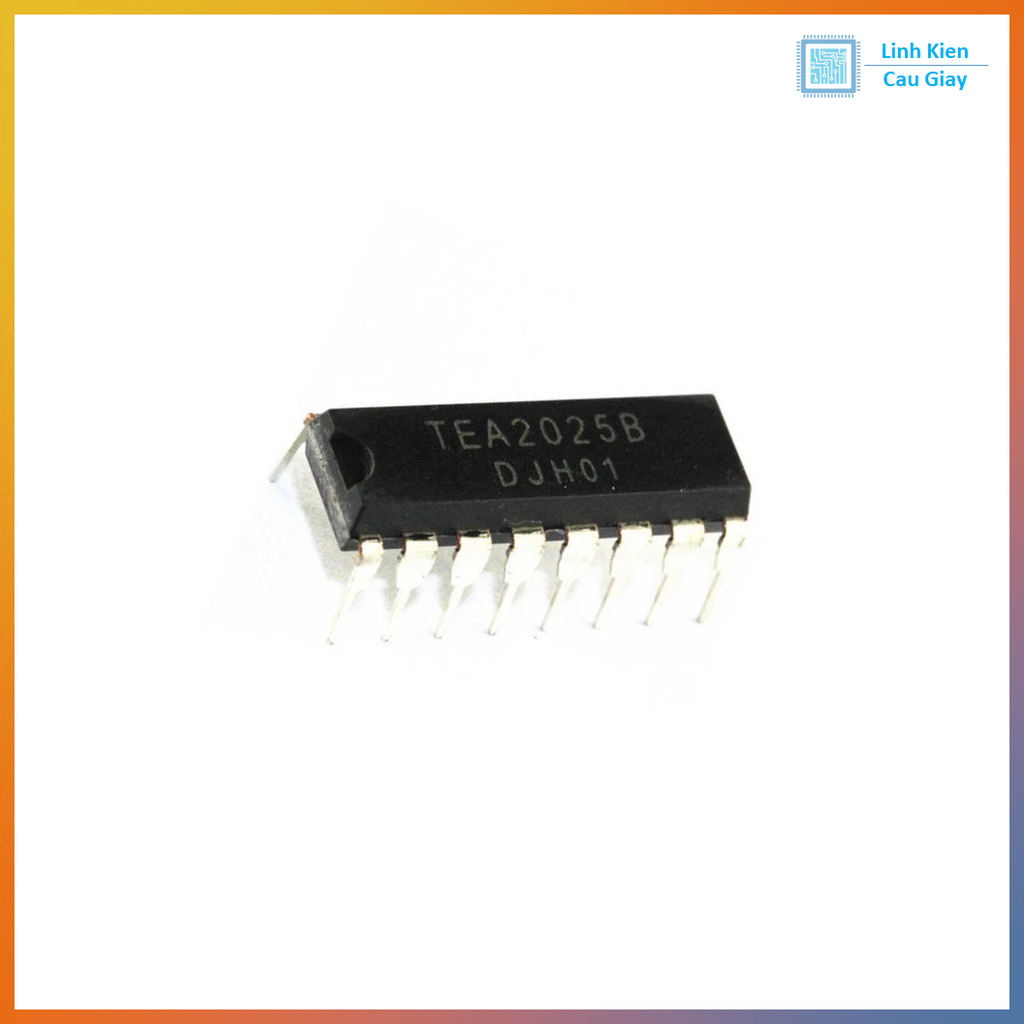

TEA2025B IC Khuếch Đại Âm Thanh

(Mã SP:CG001126)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

5.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

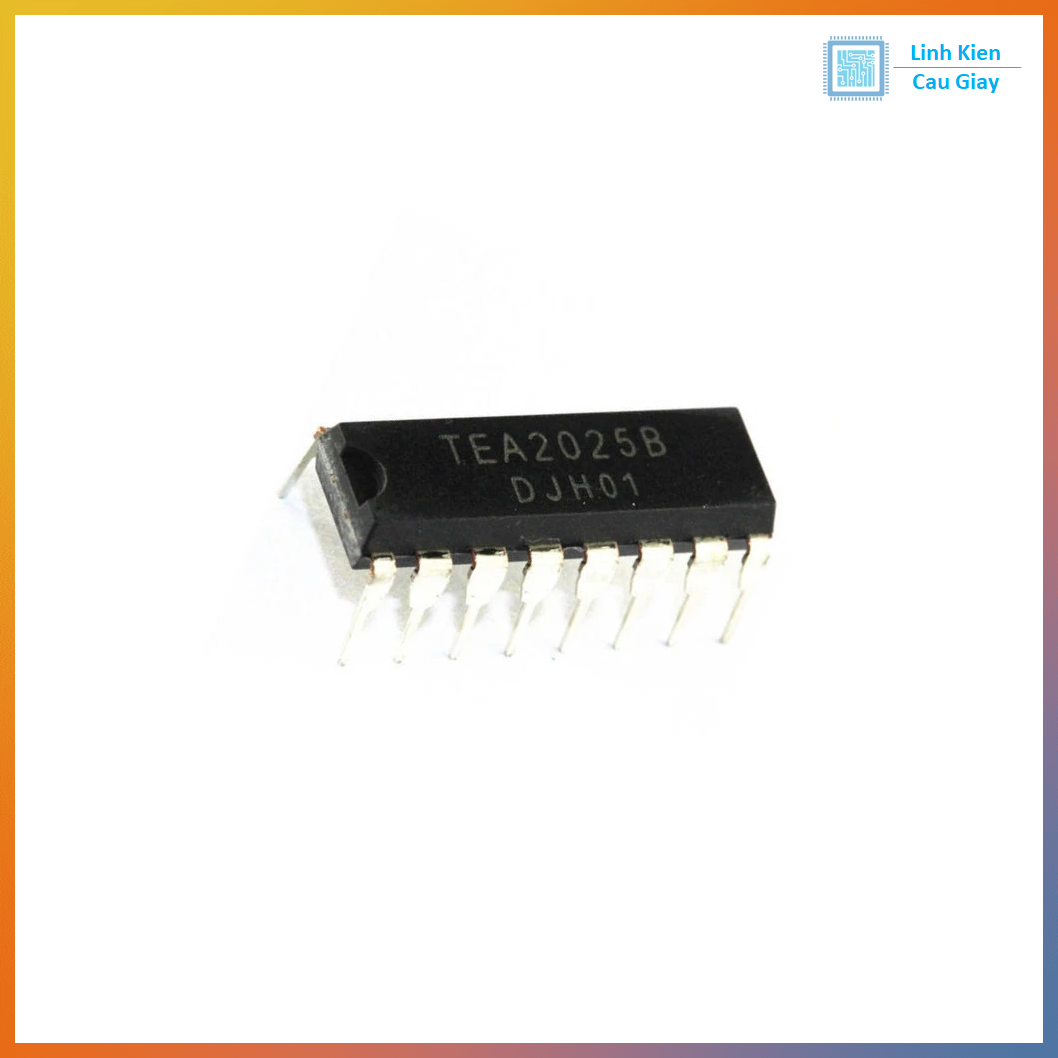

IC TEA2025B – Bộ khuếch đại âm thanh stereo 2 kênh (DIP-16)

Mô tả sản phẩm

TEA2025B là một IC khuếch đại âm thanh tích hợp 2 kênh (stereo) công suất thấp, được thiết kế cho các thiết bị âm thanh cầm tay, radio, loa mini và các mạch khuếch đại đơn giản. Với khả năng hoạt động từ điện áp 3V đến 15V, TEA2025B rất phù hợp với các dự án DIY và thiết bị di động.

IC có thể hoạt động ở 2 chế độ:

  • Stereo (2 kênh): Mỗi kênh ~1W (loa 8Ω, nguồn 6V).

  • Mono Bridge: Tổng công suất ~2W (loa 4Ω, nguồn 6V).

Thiết kế dạng DIP-16 giúp dễ dàng sử dụng trên breadboard hoặc mạch in.

Ứng dụng

  • Loa mini di động, loa bluetooth tự chế

  • Hệ thống radio cá nhân, máy ghi âm

  • Mạch khuếch đại âm thanh cho Arduino, ESP32

  • Thiết bị âm thanh cầm tay, máy trợ giảng

  • Mạch tăng âm công suất thấp trong giáo dục, học tập

Sơ đồ chân

Chân

Tên chân

Mô tả chức năng

1

IN1

Ngõ vào âm thanh kênh 1

2, 4, 13, 15

GND

Mass / đất chung

3, 14

Bypass

Tụ chống nhiễu

5, 12

Gain

Điều chỉnh hệ số khuếch đại (qua tụ)

6, 11

VCC

Cấp nguồn (3–15V DC)

7

OUT1

Ngõ ra âm thanh kênh 1

10

IN2

Ngõ vào âm thanh kênh 2

16

OUT2

Ngõ ra âm thanh kênh 2

8, 9

NC

Không kết nối

Thông số kĩ thuật

Thông số

Giá trị

Điện áp hoạt động

3V – 15V DC

Dòng tiêu thụ

9mA (ở 6V, không tải)

Công suất stereo

2 x 1W (loa 8Ω, 6V)

Công suất bridge mono

2W (loa 4Ω, 6V)

Đáp ứng tần số

20Hz – 20kHz

Hệ số khuếch đại

40 – 45dB

Trở kháng đầu vào

~100kΩ

Kiểu chân

DIP-16 (dual inline package)

Nhiệt độ hoạt động

–20°C đến +75°C





Hướng dẫn sử dụng

  1. Cấp nguồn DC từ 5–12V vào chân 6 và 11 (VCC), nối GND vào chân 2, 4, 13, 15.

  2. Tín hiệu âm thanh đầu vào đưa vào chân 1 (IN1) và chân 10 (IN2), qua tụ lọc 0.1–1uF.

  3. Ngõ ra loa nối vào chân 7 (OUT1) và chân 16 (OUT2), dùng tụ phân ly hoặc nối trực tiếp tùy yêu cầu.

  4. Dùng tụ 1uF–10uF để nối chân gain (5 và 12) nếu cần tăng hệ số khuếch đại.

  5. Nối tụ 100µF từ Bypass (chân 3 và 14) xuống GND để giảm nhiễu.

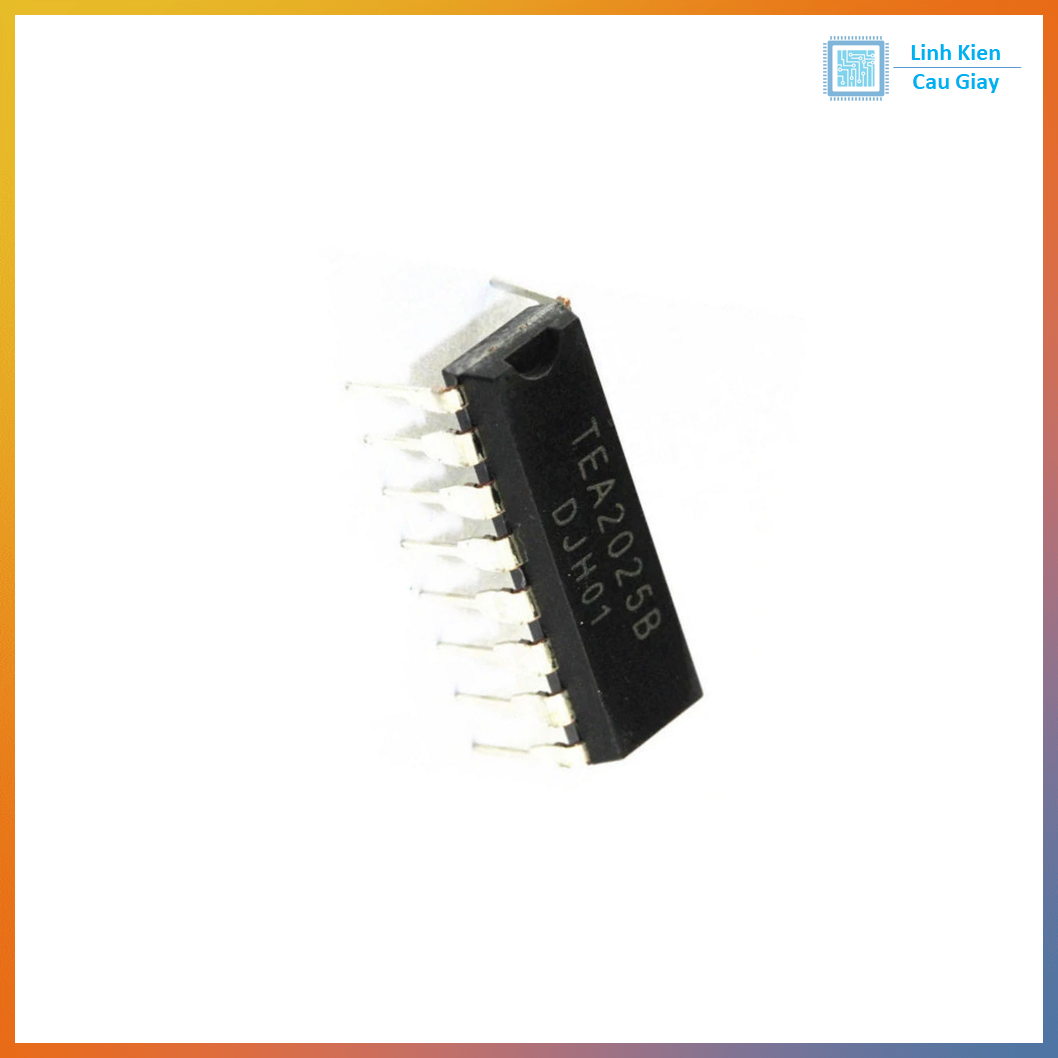

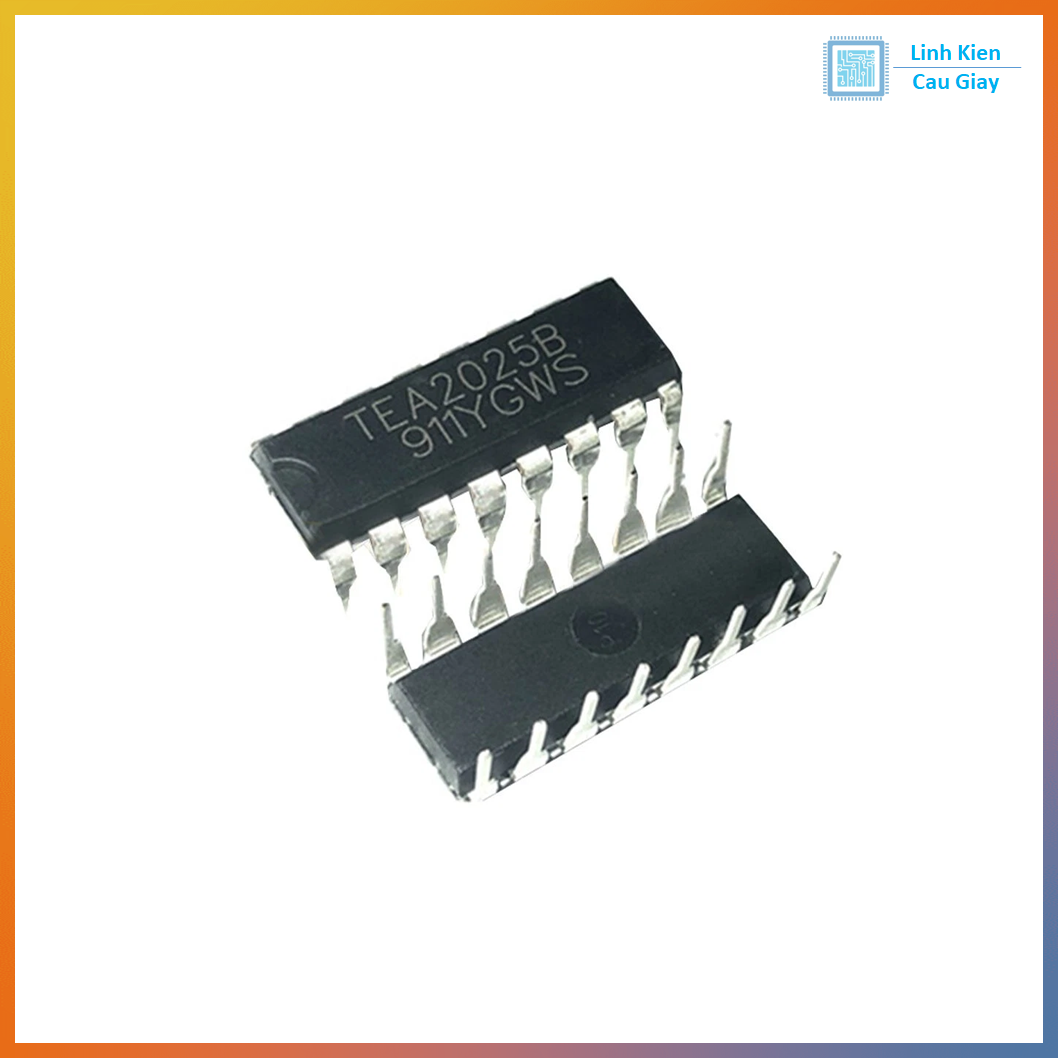

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
