IC TDA7293 – Khuếch đại âm thanh công suất cao 100W Mono Hi-Fi (TO-220-15)

Mô tả sản phẩm

TDA7293 là một IC khuếch đại âm thanh công suất cao dạng mono class AB, được thiết kế bởi STMicroelectronics với chất lượng âm thanh Hi-Fi, tích hợp hệ thống bảo vệ nhiệt, quá dòng và soft-start. TDA7293 cho công suất lên tới 100W (mono) trên tải 4Ω, hoạt động ở điện áp cao ±50V.

Thiết kế IC dạng TO-220-15 chân dài, dễ tản nhiệt, lý tưởng cho các mạch âm ly chuyên nghiệp, loa active, ampli DIY, loa subwoofer. Có thể song song nhiều TDA7293 để tăng công suất (chế độ multi-chip).

Ứng dụng

  • Hệ thống âm thanh Hi-Fi, âm ly dân dụng

  • Bộ khuếch đại loa Subwoofer, loa Active

  • Loa kéo, ampli karaoke DIY, ampli guitar

  • Hệ thống âm thanh sân khấu, hội trường

  • Mạch tăng âm chất lượng cao sử dụng nguồn ±V

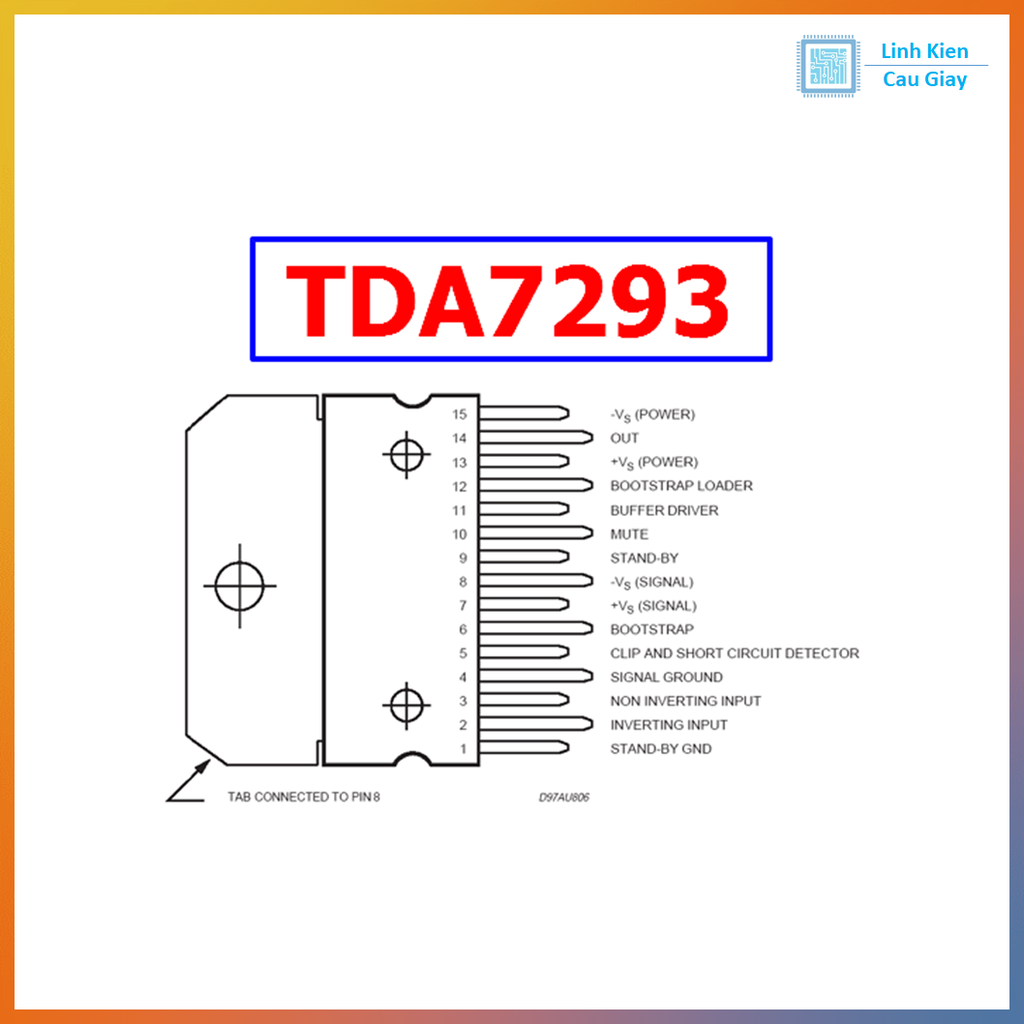

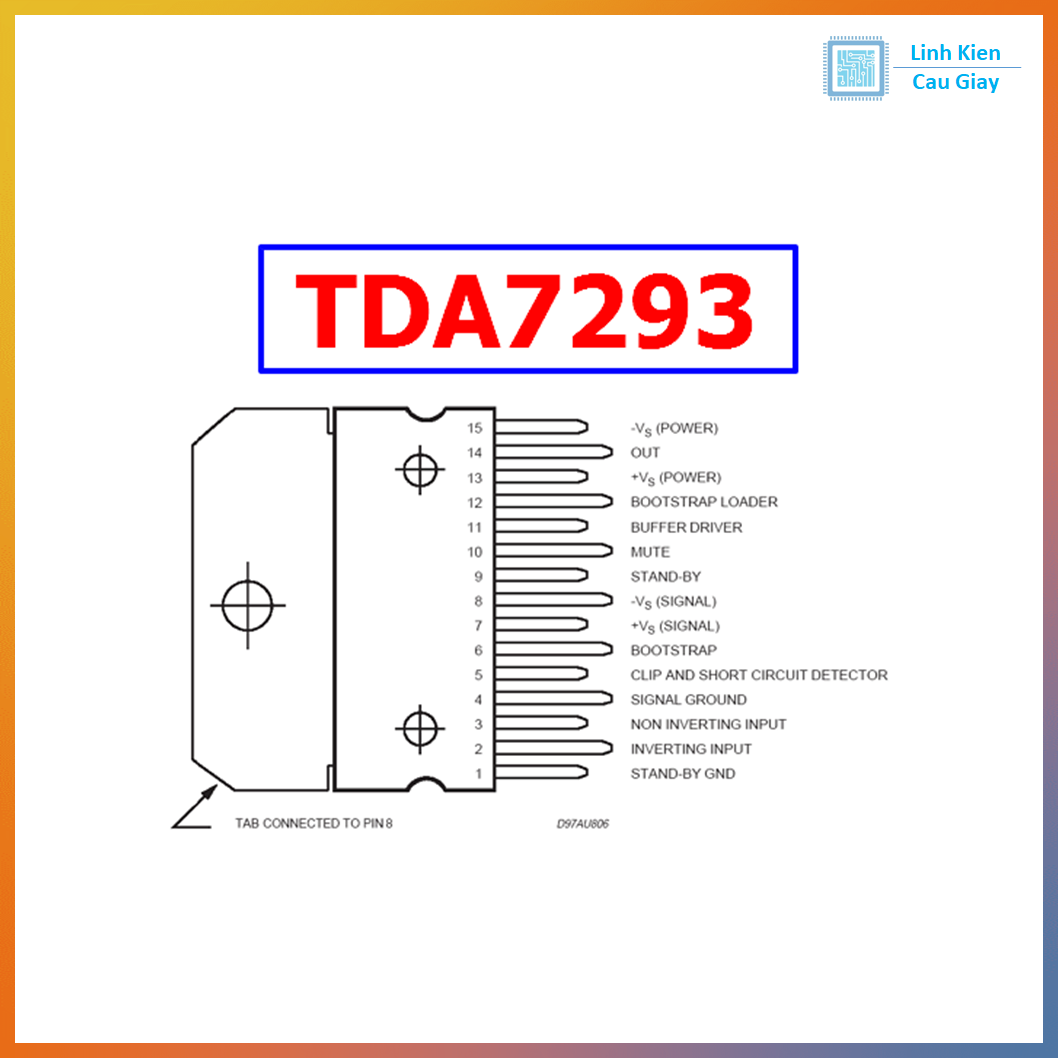

Sơ đồ chân

Chân

Tên chân

Chức năng

1

IN+

Tín hiệu vào không đảo

2

IN−

Tín hiệu vào đảo

3

SGND

Mass tín hiệu

4

VS−

Nguồn âm (−V)

5

MUTE

Ngõ điều khiển tắt tiếng (active LOW)

6

STBY

Standby control (active LOW)

7,10

NC

Không kết nối

8,9

GND

Mass công suất

11

ST-BY OUT

Ngõ kết nối standby giữa các chip song song

12,13

Bootstrap

Nối tụ bootstrap 22uF

14

OUT

Ngõ ra tín hiệu công suất

15

V+

Nguồn dương (+V)

Thông số kĩ thuật

Thông số

Giá trị

Điện áp hoạt động

±10V đến ±50V

Công suất ra (4Ω, ±38V)

100W mono

Dòng nghỉ (quiescent)

~30mA

Tỉ số S/N

100 dB

Đáp ứng tần số

20Hz – 20kHz

Hệ số méo hài THD

0.005%

Chế độ Soft-Start

Chế độ song song nhiều chip

Có (multi-chip operation)

Bảo vệ quá nhiệt, ngắn mạch

Package

TO-220-15





Hướng dẫn sử dụng

  1. Cấp nguồn đối xứng ±35V đến ±45V (V+ vào chân 15, V− vào chân 4, mass vào chân 8/9).

  2. Tín hiệu vào đưa vào chân 1 (IN+), chân 2 nối mass hoặc qua R để giảm méo.

  3. Dùng tụ bootstrap 22uF/50V nối giữa chân 12 và 13.

  4. Ngõ ra loa nối từ chân 14 qua tụ (nếu cần) ra loa.

  5. Kích hoạt chân MUTE và STBY bằng cách kéo lên VCC qua điện trở ~10kΩ.

  6. Gắn tản nhiệt lớn cho TDA7293 vì công suất cao sinh nhiệt lớn.

  7.

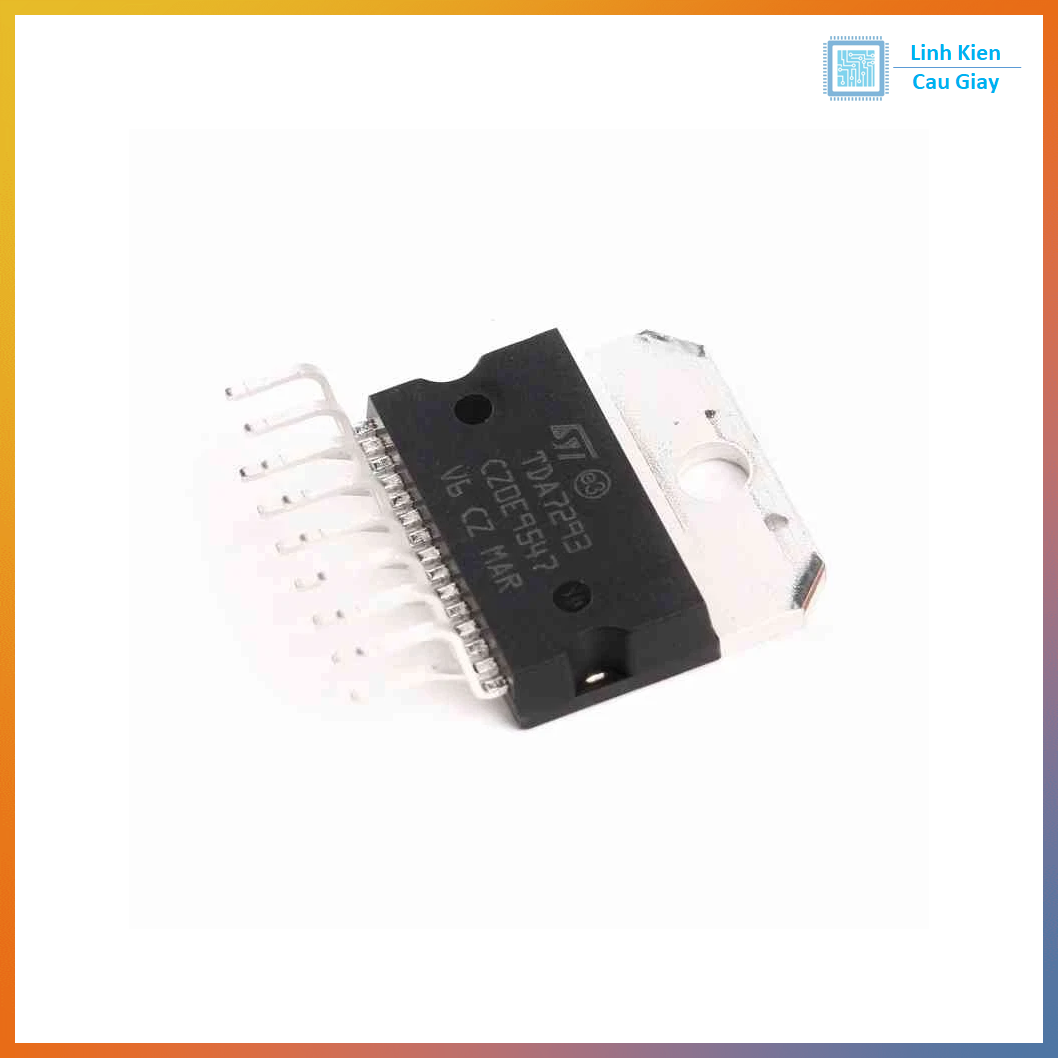

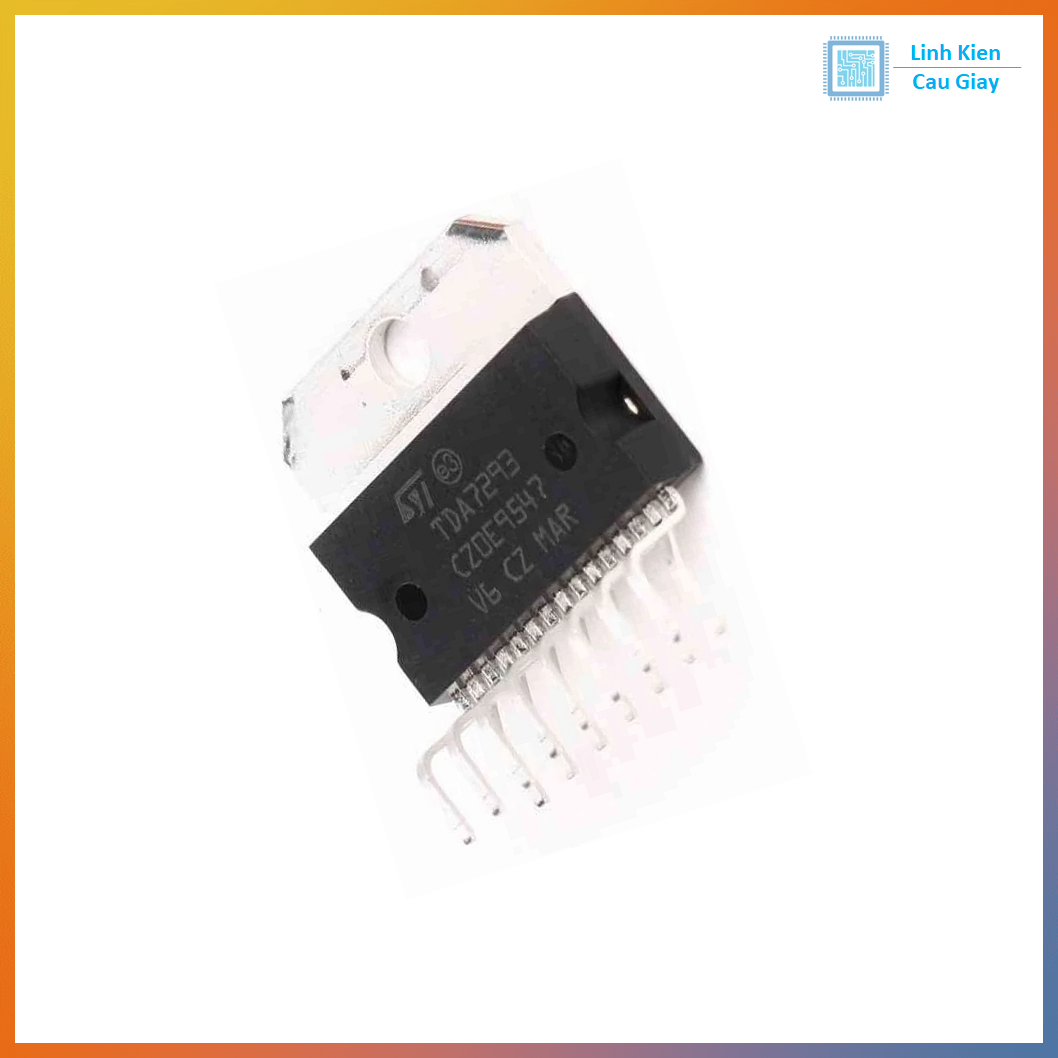

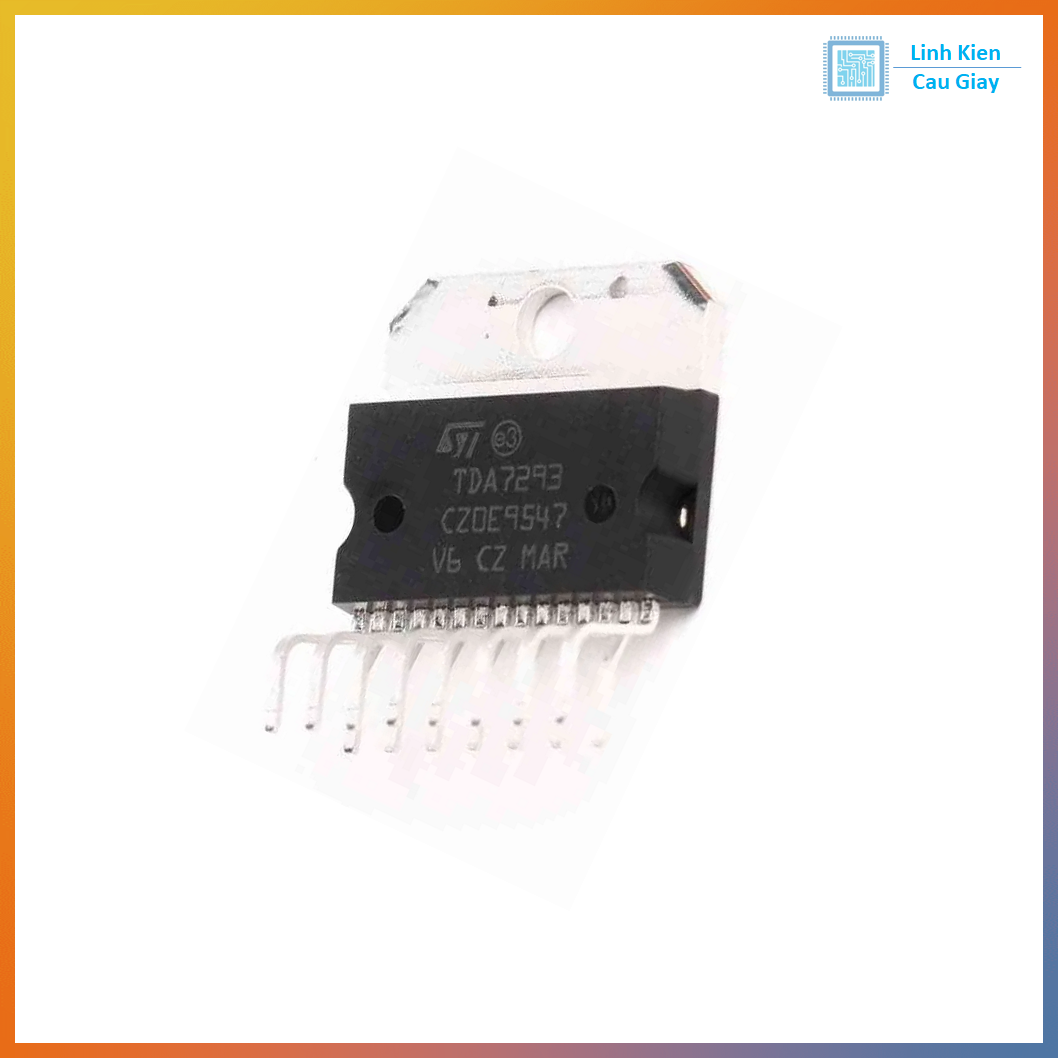

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
