TDA2030A
(Mã SP:CG001122)
Thương hiệu: Chưa cập nhật
5.000₫
IC Khuếch Đại Âm Thanh TDA2030A – TO-220 – Công Suất 14W
Mô tả sản phẩm
TDA2030A là một IC khuếch đại âm thanh công suất trung bình tích hợp, chuyên dùng trong các ứng dụng audio dân dụng. IC có thể cung cấp công suất 14W ở tải 4Ω với nguồn ±18V hoặc 35W ở chế độ cầu (BTL). Nhờ độ méo thấp, băng tần rộng và tính ổn định cao, TDA2030A là lựa chọn lý tưởng cho các hệ thống âm thanh chất lượng cao nhưng đơn giản và tiết kiệm chi phí.
IC được đóng gói dạng TO-220-5, dễ dàng tản nhiệt và lắp đặt trên các mạch ampli dân dụng, DIY hoặc hệ thống âm thanh loa kéo, loa bluetooth.
👉 TDA2030A là một IC khuếch đại âm thanh giá rẻ – hiệu quả, lý tưởng cho các bạn DIY, chế tạo ampli mini chất lượng cao mà không cần quá nhiều linh kiện rườm rà.
Ứng dụng
-
Mạch ampli mini 2 kênh hoặc mono công suất 14W
-
Loa kéo, loa bluetooth tự chế
-
Hệ thống âm thanh gia đình
-
Ampli karaoke mini, ampli cho TV
-
Mạch ampli trong ô tô, xe máy
-
Học tập nghiên cứu mạch âm thanh analog
Sơ đồ chân
|
Chân |
Tên chân |
Mô tả |
|---|---|---|
|
1 |
Inverting In |
Ngõ vào đảo |
|
2 |
Non-Inverting |
Ngõ vào không đảo |
|
3 |
GND |
Nối mass |
|
4 |
Output |
Ngõ ra tín hiệu khuếch đại |
|
5 |
Vcc+ |
Cấp nguồn dương (±9V đến ±22V) |
Thông số kĩ thuật
|
Thông số |
Giá trị |
|---|---|
|
Công suất đầu ra |
14W @ 4Ω (±18V), 35W BTL |
|
Điện áp hoạt động |
±9V đến ±22V |
|
Tải trở loa |
4Ω – 8Ω |
|
Dòng ra cực đại |
3.5A |
|
Tổng méo hài (THD) |
< 0.1% @ 1kHz |
|
Độ lợi điện áp |
~100 lần (40dB) |
|
Băng thông (-3dB) |
20Hz – 20kHz |
|
Dạng vỏ |
TO-220-5 |
|
Nhiệt độ hoạt động |
-40°C đến +150°C |
Hướng dẫn sử dụng
-
Cấp nguồn đối xứng ±12V đến ±18V (nên có nguồn ổn định).
-
Dùng tụ phân cực 1µF–10µF cho tín hiệu vào.
-
Tạo mạch hồi tiếp bằng điện trở + tụ để thiết lập độ lợi.
-
Kết nối loa qua tụ lọc công suất lớn (2200µF–4700µF).
-
Gắn tản nhiệt để đảm bảo IC hoạt động ổn định ở công suất lớn.
-
Có thể thiết kế mạch BTL (cầu) để đạt công suất lên tới 35W

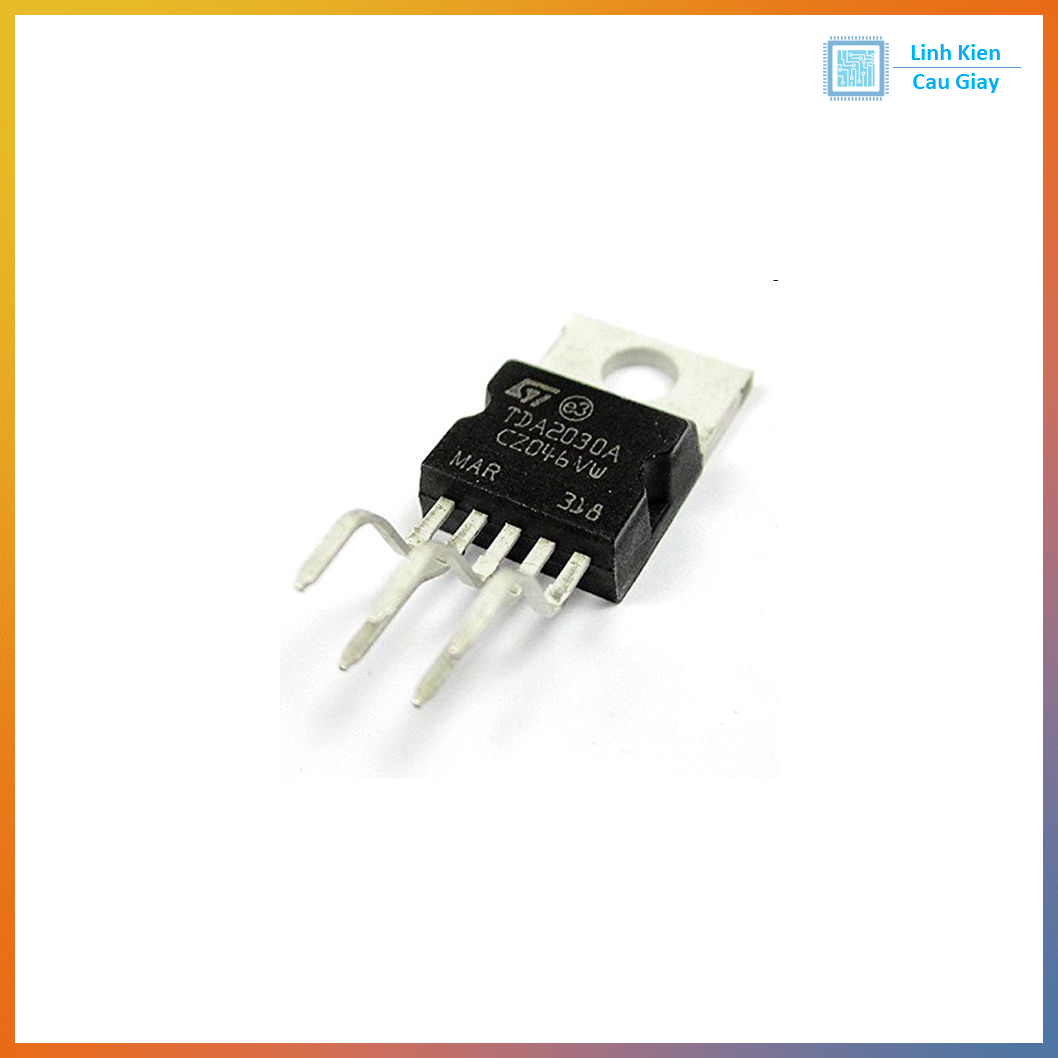

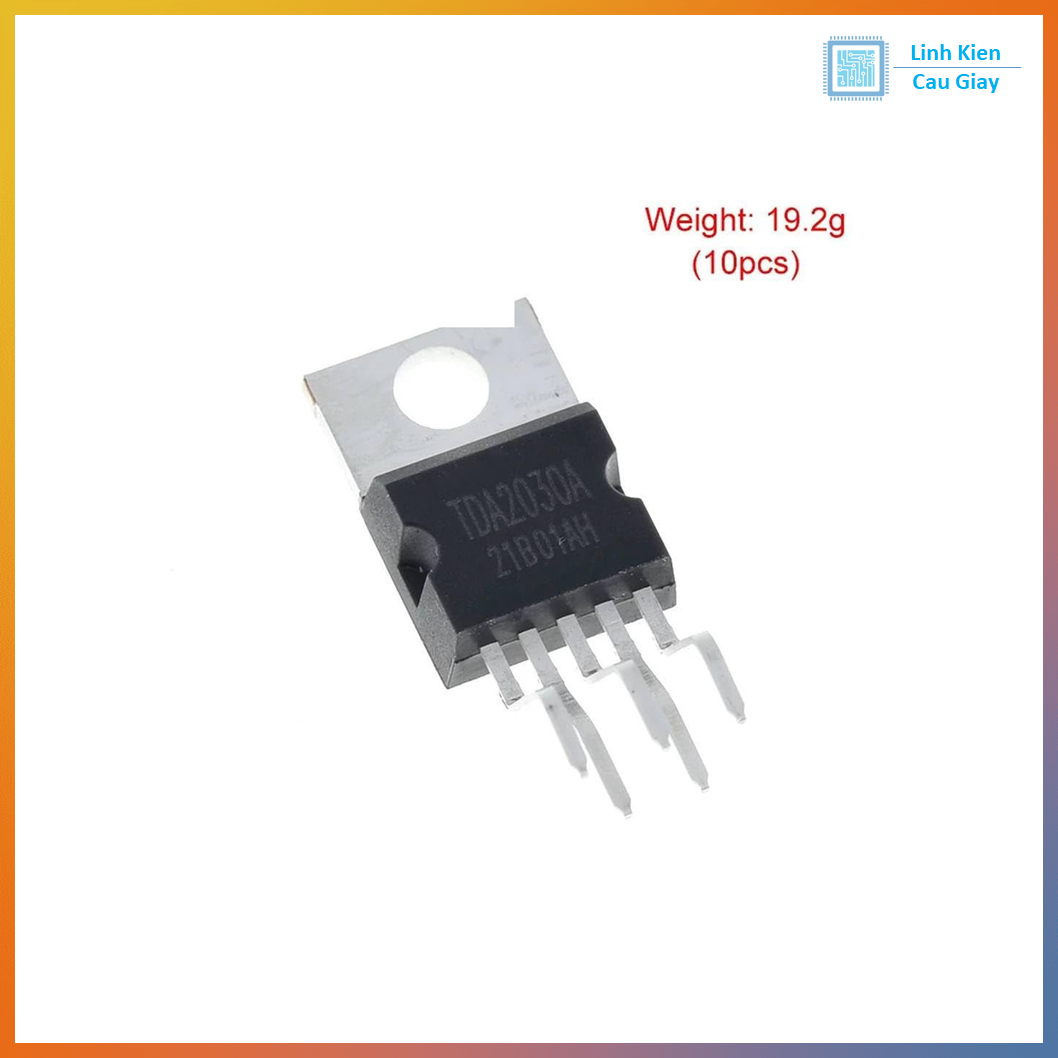

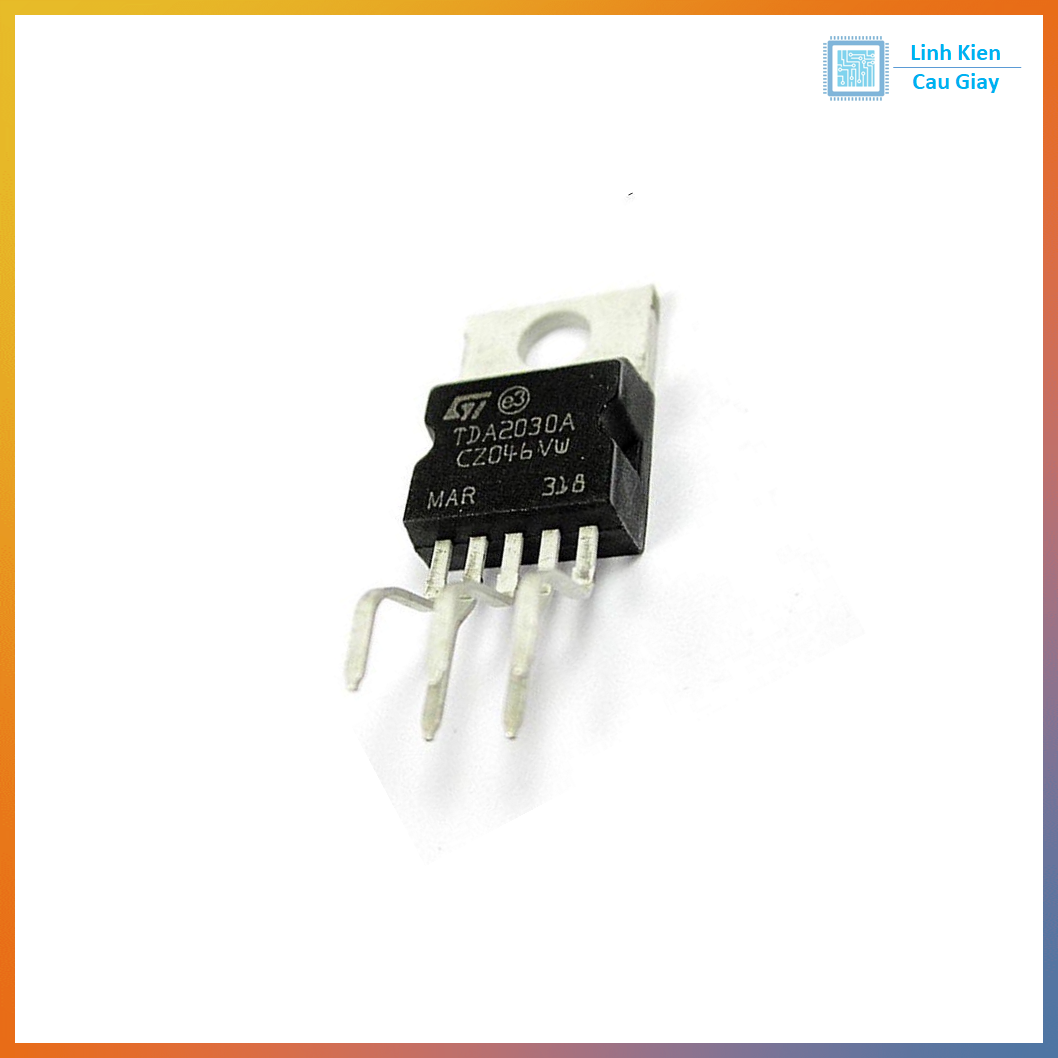

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
