Combo bo mạch điều khiển máy in 3MKS SKIPR 3D Klipper và màn hình MKS Pi TS3.5

Mô tả sản phẩm

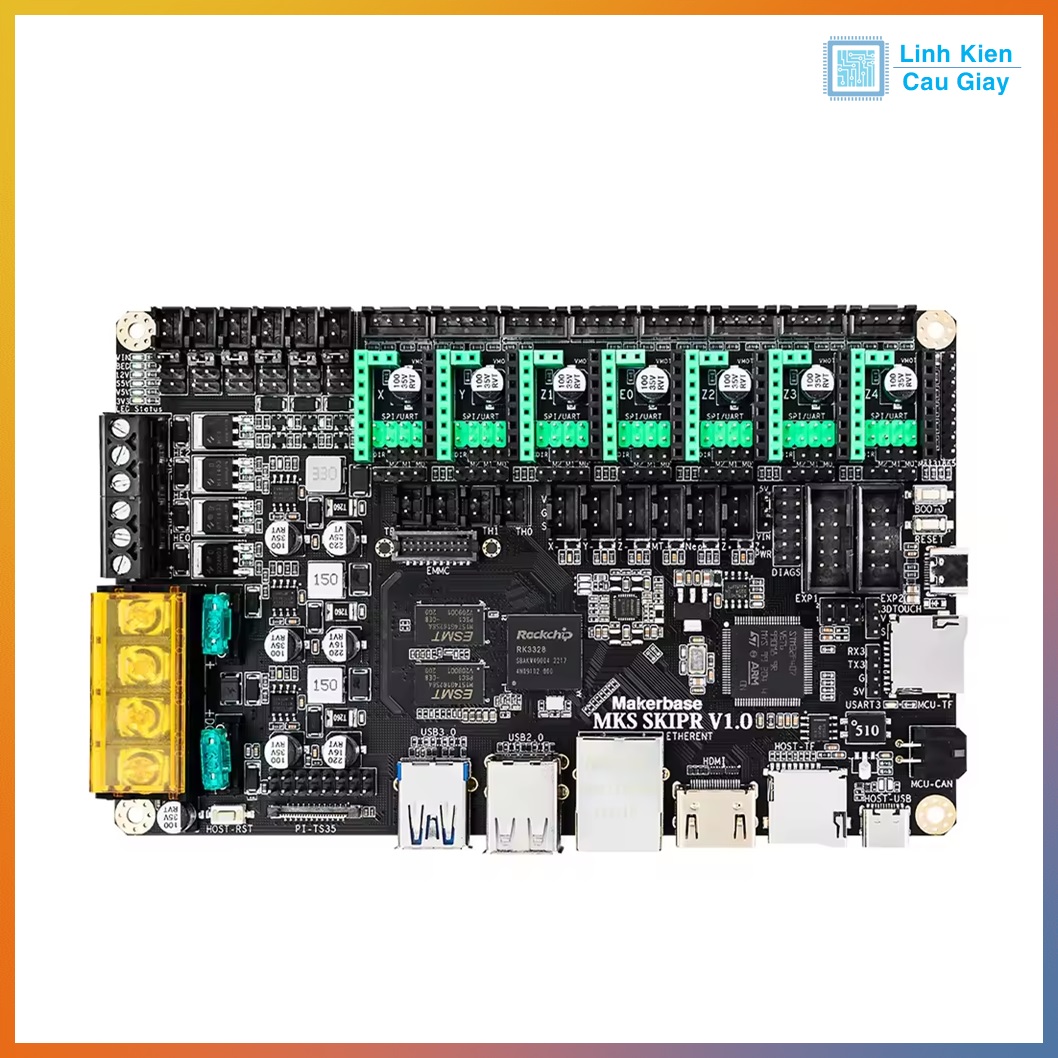

MKS SKIPR là bo mạch điều khiển máy in 3D thế hệ mới của Makerbase, được thiết kế để chạy Klipper Firmware với cấu trúc mạnh mẽ: 1 máy tính nhúng + 1 main điều khiển tích hợp trong cùng một bo duy nhất. Không cần Raspberry Pi, không cần kết nối dây phức tạp – SKIPR là giải pháp all-in-one cho các dòng máy in 3D cao cấp như Voron, CoreXY, Ender, CR-10…

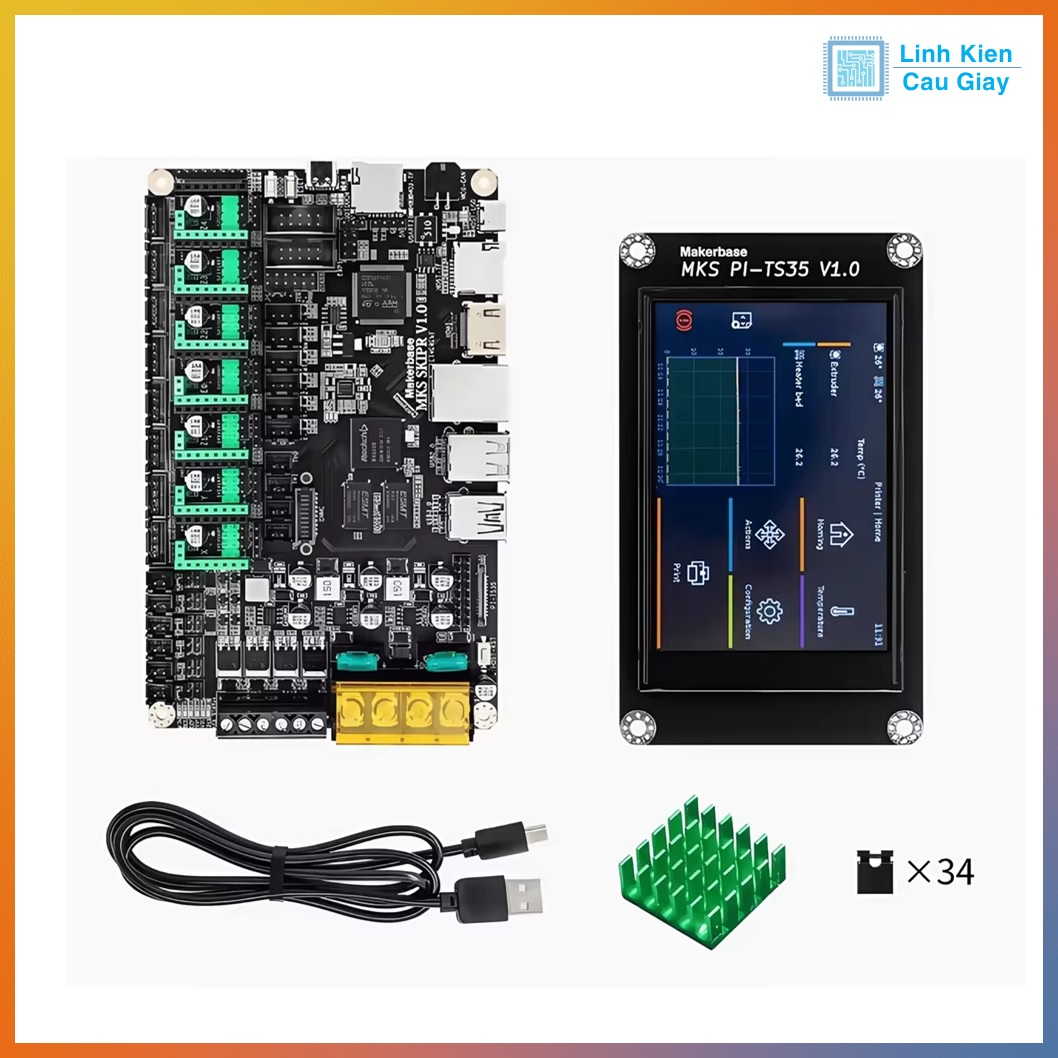

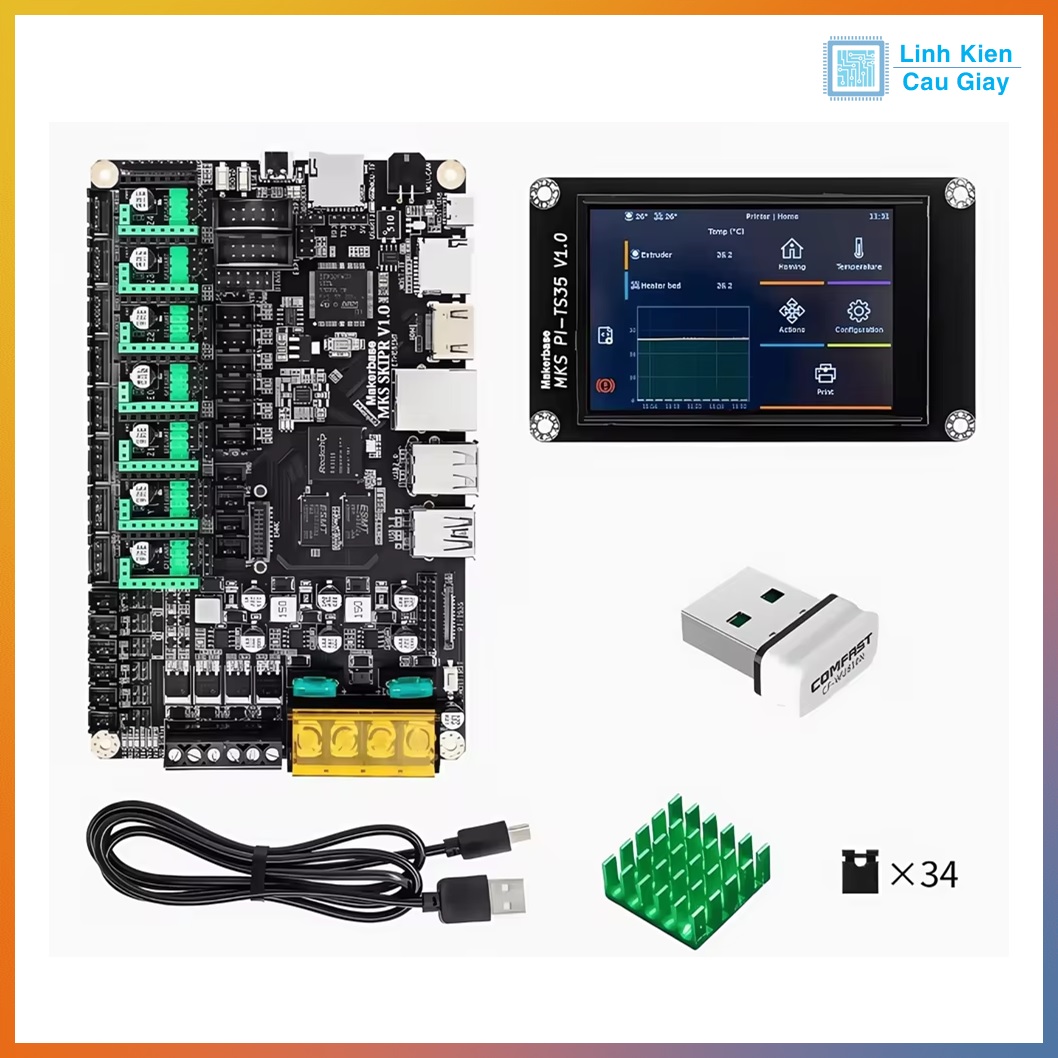

Bộ combo đi kèm màn hình cảm ứng MKS Pi TS3.5, giao diện KlipperScreen tối ưu, giúp thao tác vận hành – điều chỉnh – điều khiển máy in trở nên nhanh hơn, trực quan hơn và ổn định hơn.

SKIPR tích hợp CPU RK3328 4 nhân 64-bit, RAM DDR3, hỗ trợ mạng LAN, WiFi, USB, ADC, SPI, UART, CAN, 6 driver stepper, cảm biến, heater, quạt… Tương thích với tất cả loại máy in 3D thông dụng hiện nay.

Đây là combo tối ưu cho người chơi Klipper, đáp ứng độ ổn định cao, tốc độ xử lý nhanh, in mượt, giảm rung lắc, tăng chất lượng bản in, hỗ trợ đa cảm biến và màn hình cảm ứng.

Ứng dụng

• Lắp ráp – nâng cấp máy in 3D chạy Klipper
• Máy in 3D cao cấp: Voron V0/V2, CoreXY, CoreXZ, Delta
• Thay thế Raspberry Pi + Mainboard rời
• Vận hành máy in 3D DIY và công nghiệp
• Dùng để điều khiển 3D Printer đa trục / tốc độ cao
• Theo dõi camera / vận hành từ xa / WebUI
• Ứng dụng Lab – STEM – xưởng in 3D – maker space

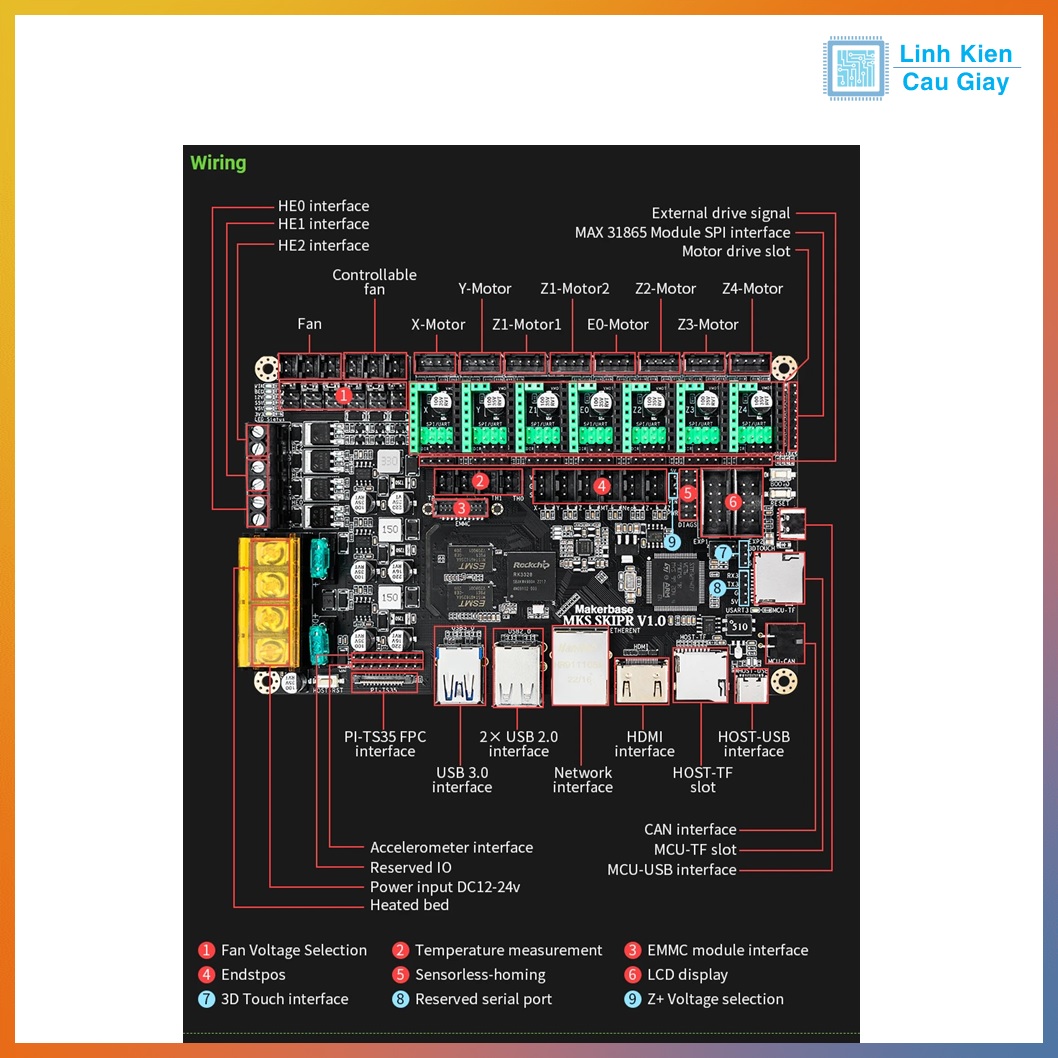

Sơ đồ chân

1. Cổng giao tiếp hệ thống
• Ethernet RJ45
• USB-A (USB camera / USB WiFi / USB Flash)
• USB-C (kết nối PC / nguồn)
• CAN Bus
• UART (TX/RX)
• SPI (kết nối màn hình TS35/TS3.5)

2. Kết nối động cơ (Stepper)
• 6 khe cắm driver stepper
• Hỗ trợ TMC2209 / TMC2226 / TMC5160 / TMC2240
• Cổng nối stepper X / Y1 / Y2 / Z / E1 / E2

3. Kết nối cảm biến & đầu dò
• Endstop X / Y / Z
• Cảm biến nhiệt độ: NTC, PT100, PT1000
• Cảm biến độ nghiêng / ADXL345 qua SPI
• Cảm biến Z-probe (BLTouch / Pinda / Inductive)

4. Kết nối heater & quạt
• Heater Bed
• Heater Nozzle 1 / Nozzle 2
• Quạt 12/24V: Fan0 / Fan1 / Fan2 / Fan3

5. Màn hình MKS Pi TS3.5
• Kết nối qua SPI + dây cảm ứng
• Dùng cho KlipperScreen

Thông số kĩ thuật

Hướng dẫn sử dụng

1. Cài đặt phần mềm

1. Tải image hệ điều hành Klipper từ Makerbase (trang GitHub).

2. Ghi vào thẻ nhớ TF qua Balena Etcher.

3. Cắm thẻ vào bo MKS SKIPR.

2. Kết nối phần cứng

1. Kết nối màn hình MKS Pi TS3.5 qua SPI.

2. Cắm USB camera nếu muốn giám sát in.

3. Cắm dây mạng LAN hoặc dùng USB WiFi.

4. Gắn các driver stepper, motor, endstop, cảm biến nhiệt, heater.

5. Cấp nguồn 12–24V.

3. Cấu hình Klipper

1. Tìm địa chỉ IP → mở giao diện Fluidd / Mainsail.

2. Chọn loại máy in (Voron / Ender / CoreXY…).

3. Nạp file cấu hình sample từ Makerbase.

4. Kiểm tra stepper, PID, bed mesh, Z-offset.

5. Lưu và khởi động lại dịch vụ.

4. Sử dụng màn hình TS3.5

• KlipperScreen hiển thị trực tiếp: in file, điều chỉnh nhiệt, home, move…
• Cảm ứng điện dung nhạy – thao tác mượt.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
