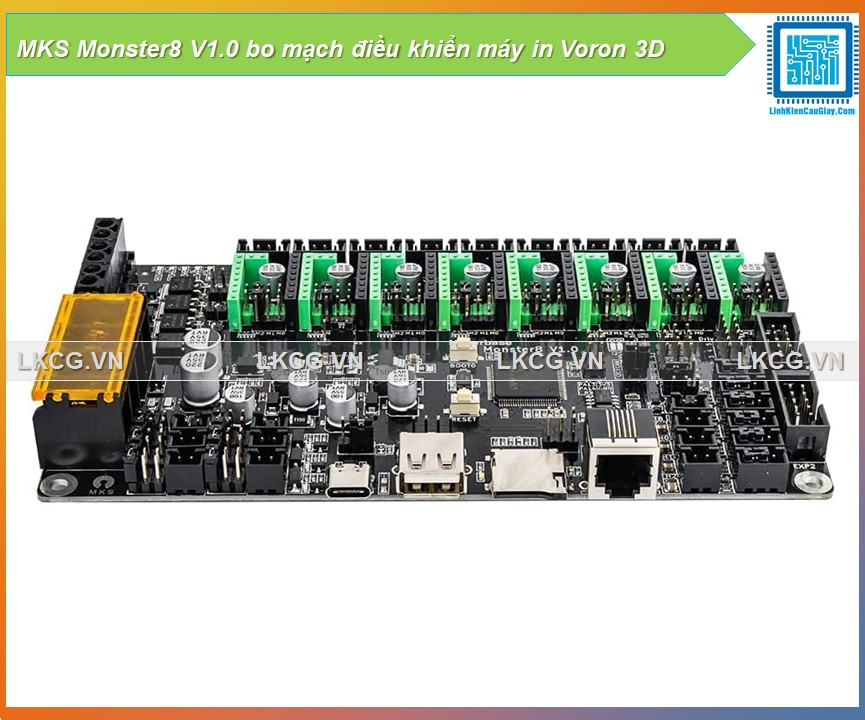

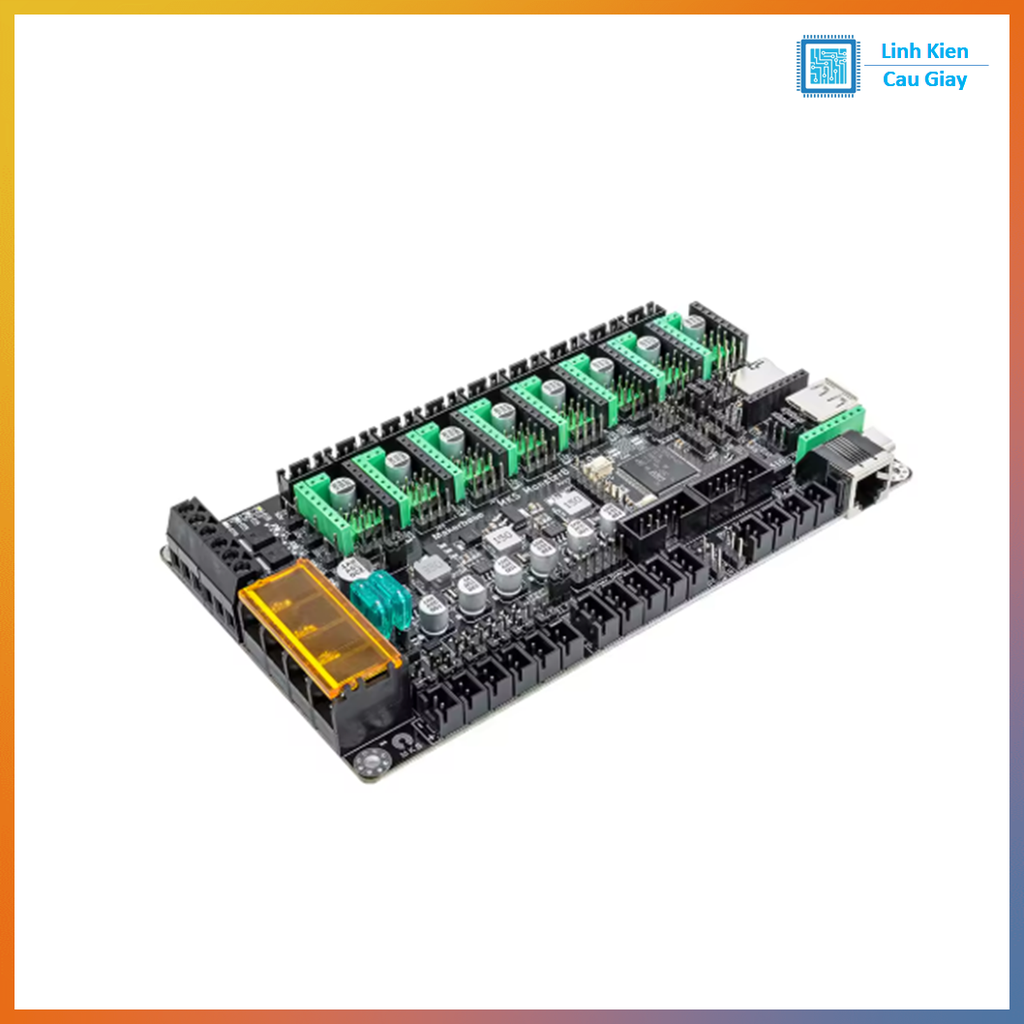

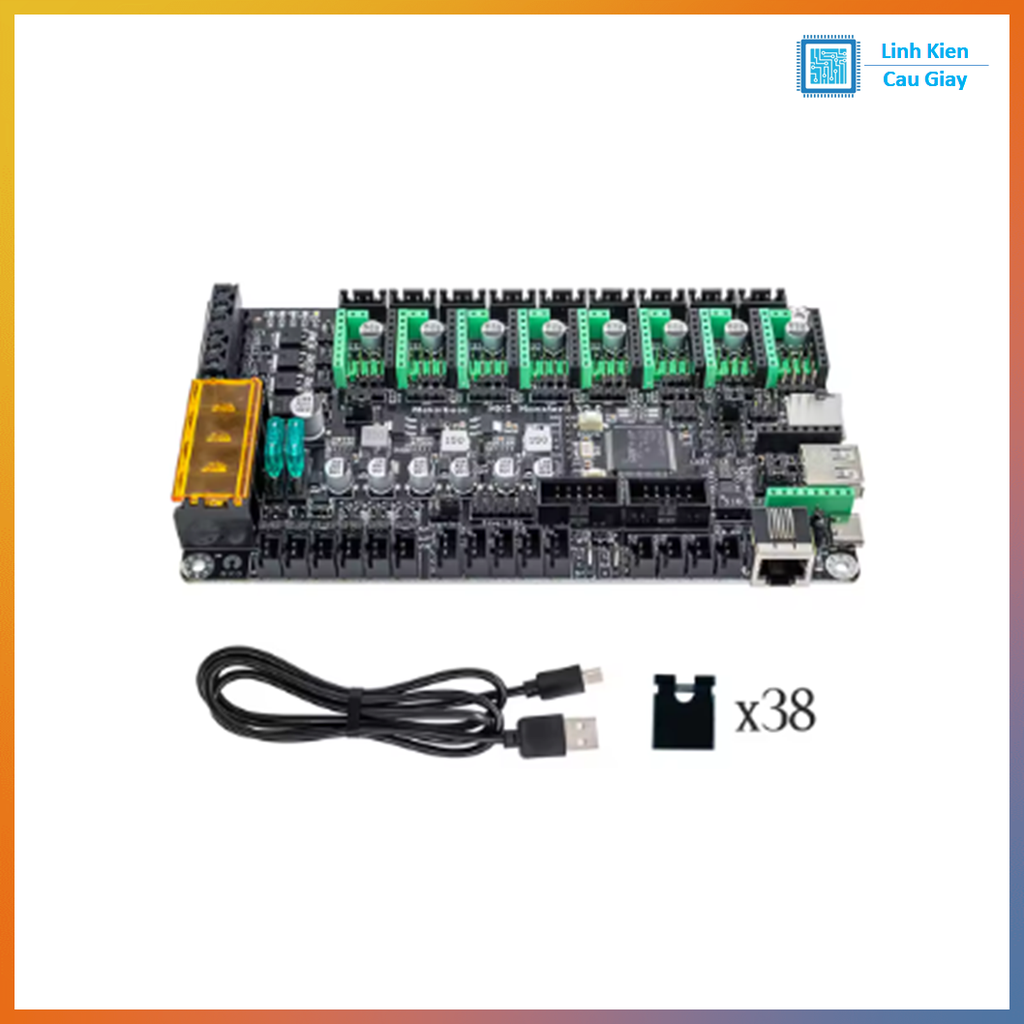

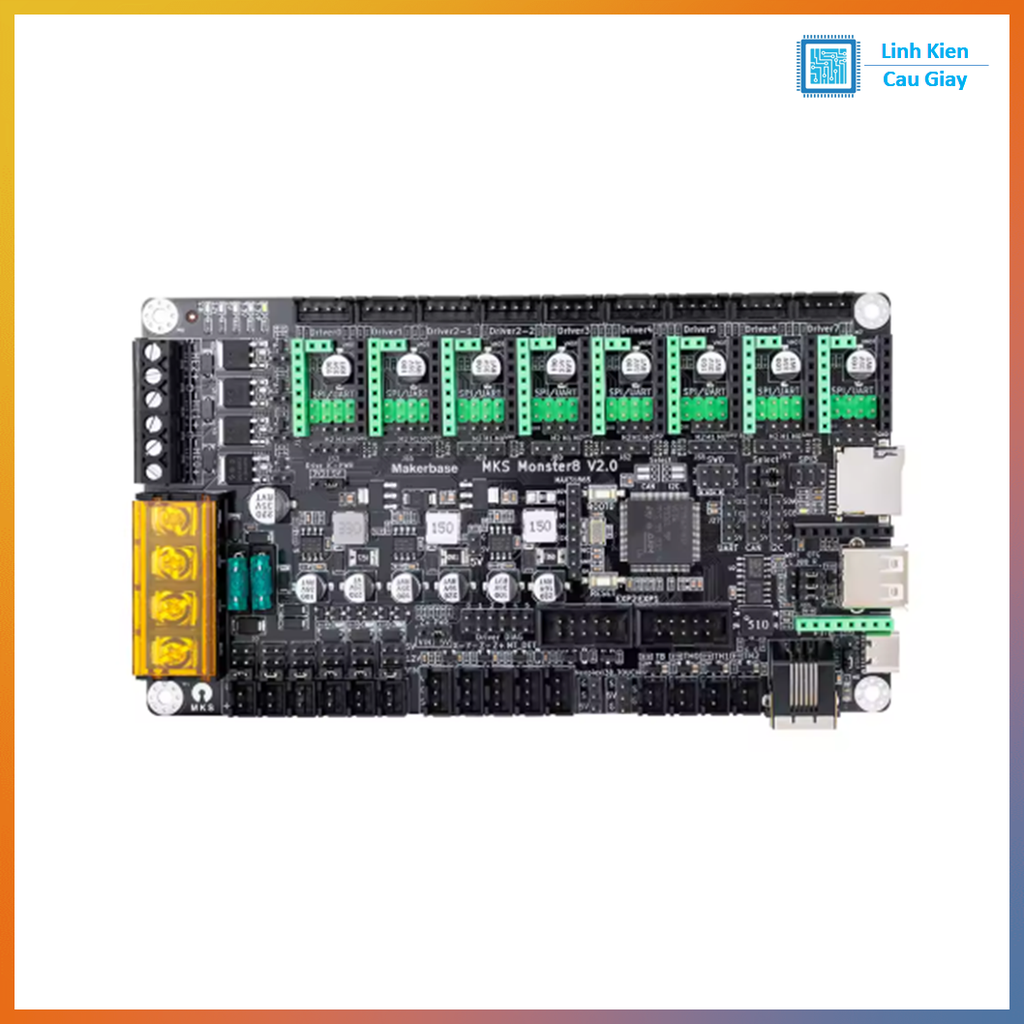

MKS Monster8 V1.0 bo mạch điều khiển máy in Voron 3D

Mô tả sản phẩm

MCU: STM32F407VET6,168MHz, 512KB flash, 192KB RAM
Đầu vào: DC12-24V, <30A
Heater: 3 Heater end và 1 Heater bed, hỗ trợ giao diện tín hiệu TTL.
Nhiệt độ Adc: 4 NTC100K
PWM FAN: 3 kênh, hỗ trợ nguồn VIN, DC12V, DC5V.
Giao diện động cơ: 8 trình điều khiển trục, 9 giao diện động cơ, trục Z kép song song
Chế độ trình điều khiển bước: Chế độ STEP / DIR, TMC UART và chế độ SPI Tín hiệu chẩn đoán:
Jumper kết nối với endstop
EEPROM: 4KB tích hợp trên bảng
CÓ THỂ: Tích hợp Bộ thu phát CÓ THỂ
Cổng nối tiếp: USART1 dành riêng cho MKS H43
Kết thúc: X-, X +, Y-, Y +, Z-, Z +, hỗ trợ chọn nguồn VIN hoặc DC5V
Đọc tệp: Thẻ TF, U-DISK, Nguồn ảo USB
Dự án TVS: Hỗ trợ
Chế độ DFU: Cài đặt nút BOOT0 Phần mềm cơ sở
： Marlin 2.0.x, Klipper

DATASHEET:

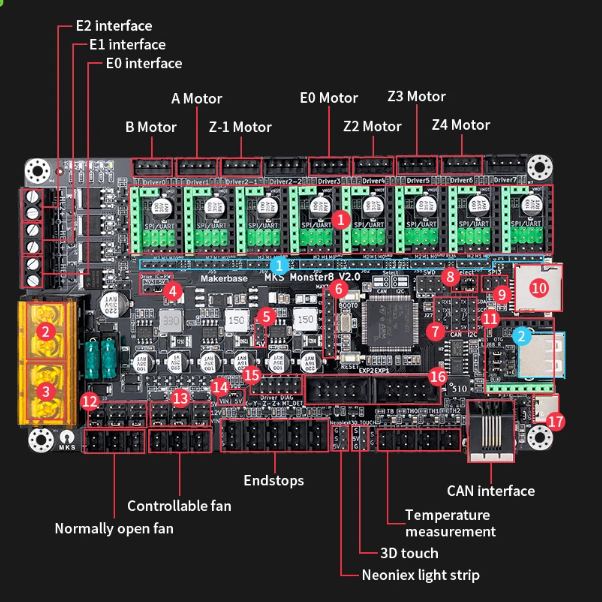

Thông số kĩ thuật

1.MCU là STM32F407VET6, 168MHz, 512K flash, 192KB RAM.
Đầu vào 2.DC12-24V (2 MP1584EN Đầu ra DC12V (Dành cho FAN) và DC5V).
3. máy sưởi + 4 giao diện nhiệt độ (H-BED, HE0, HE1, HE2; TB, TH0, TH1, TH2).
4.3 QUẠT PWM + 3 công suất đầu ra (tất cả công suất có thể được chọn bằng jumper và chọn VIN, dc12V, dc5V).
5,8 trình điều khiển trục và 9 giao diện động cơ (Driver0,1,2-1,2-2,3,4,5,6,7).
6.EXP1, EXP2 hỗ trợ MKS MINI12864, MKS TS35, LCD12864, LCD2004.
7.USART (usart1: PA9, PA10) hỗ trợ MKS H43 hoặc cho giao tiếp nối tiếp khác.
8.6 hỗ trợ endstop chọn nguồn (X-, X +, Y-, Y +, Z-, Z +) và giao diện 3D TOUCH (PA8).
9,4K eeprom trên bo mạch (kết nối với I2C).
10. Tích hợp bộ thu phát và giao diện CAN (kết nối với CAN).
11. Tích hợp thẻ micro giao tiếp SPI và giao diện tín hiệu SPI dành riêng.
12. tích hợp UDISK.
