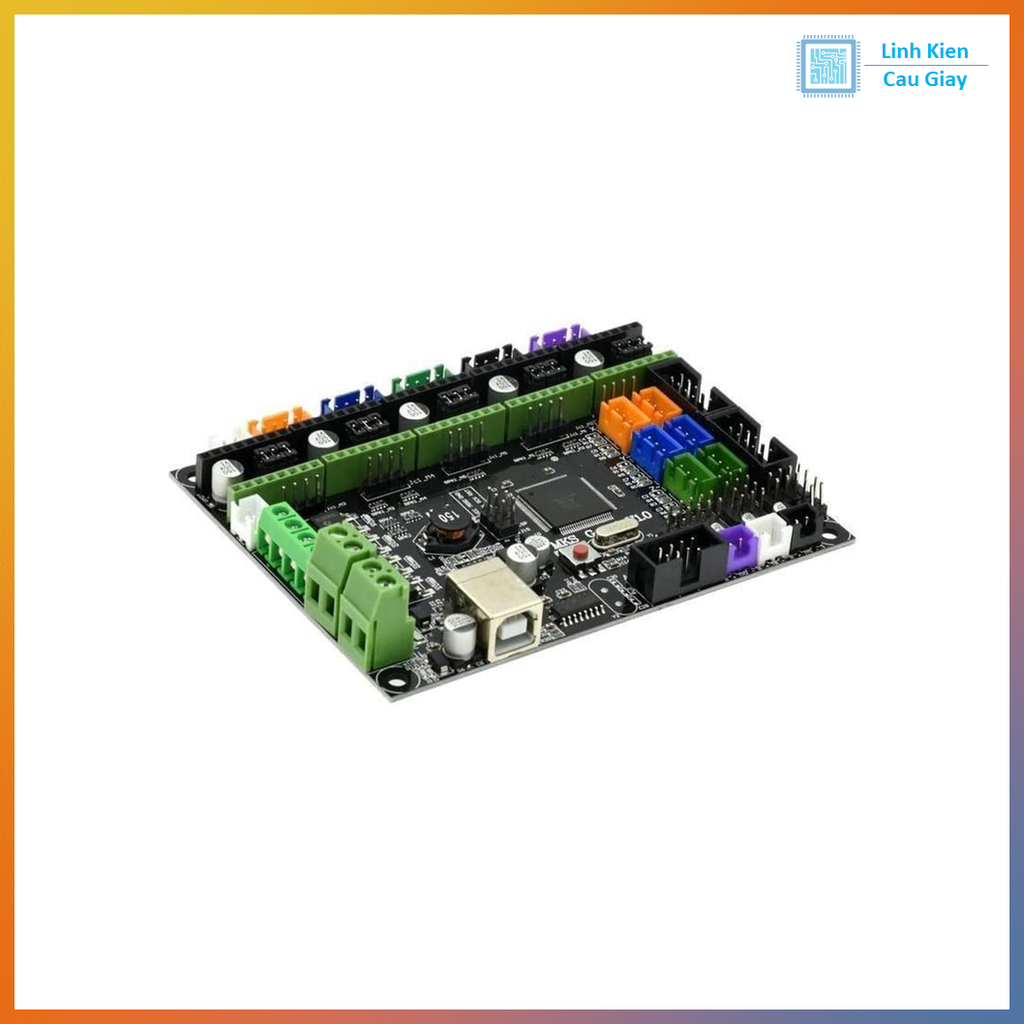

Mainboard MKS Gen V1.4 3D Printer Controller Board (tích hợp Mega2560 + RAMPS)

Mô tả sản phẩm

MKS Gen V1.4 là bo mạch điều khiển all-in-one cho máy in 3D, CNC mini, robot… tích hợp sẵn ATmega2560 + mạch tương đương RAMPS 1.4 trên một board, giúp hệ thống gọn, ít dây, dễ lắp.
Hỗ trợ nhiều loại driver: A4988, DRV8825, TMC…, có đủ khe cắm cho 5 trục: X, Y, Z, E0, E1.
Tích hợp cổng LCD12864/2004, SD card, endstop, cảm biến nhiệt, heater, quạt, phù hợp nâng cấp hoặc tự build máy in 3D.

Ứng dụng

• Lắp mới hoặc nâng cấp máy in 3D FDM.

• Làm máy khắc laser, CNC mini, robot trượt, máy vẽ.

• Dùng trong đồ án cơ điện tử, STEM, DIY.

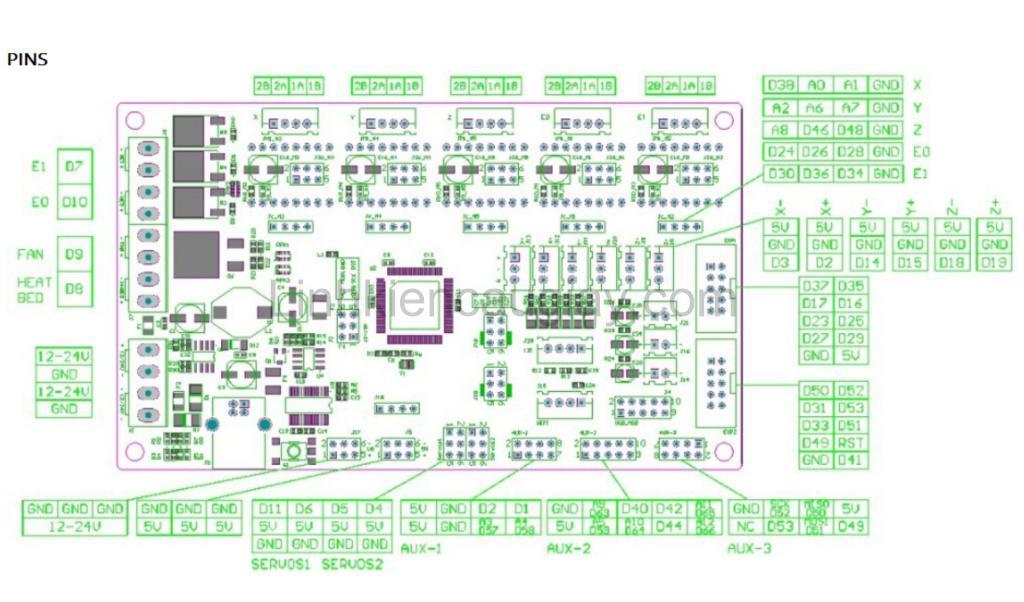

Sơ đồ chân

• Khe gắn driver step: X, Y, Z, E0, E1.

• Header motor bước: X, Y, Z, E0, E1.

• Cổng endstop: X-, X+, Y-, Y+, Z-, Z+.

• Cổng heating: HE0, HE1, BED.

• Cổng thermistor: T0, T1, TB.

• Cổng quạt: FAN.

• Cổng LCD/SD: EXP1, EXP2, AUX.

• Nguồn: 12–24V DC (tùy cấu hình, chọn nguồn phù hợp).

Thông số kĩ thuật

• Vi điều khiển: ATmega2560

• Điện áp cấp: 12–24V DC

• Hỗ trợ driver: A4988, DRV8825, TMC2xxx…

• Số trục: 5 kênh (X, Y, Z, E0, E1)

• Tích hợp: cổng LCD, SD, endstop, heater, thermistor, fan

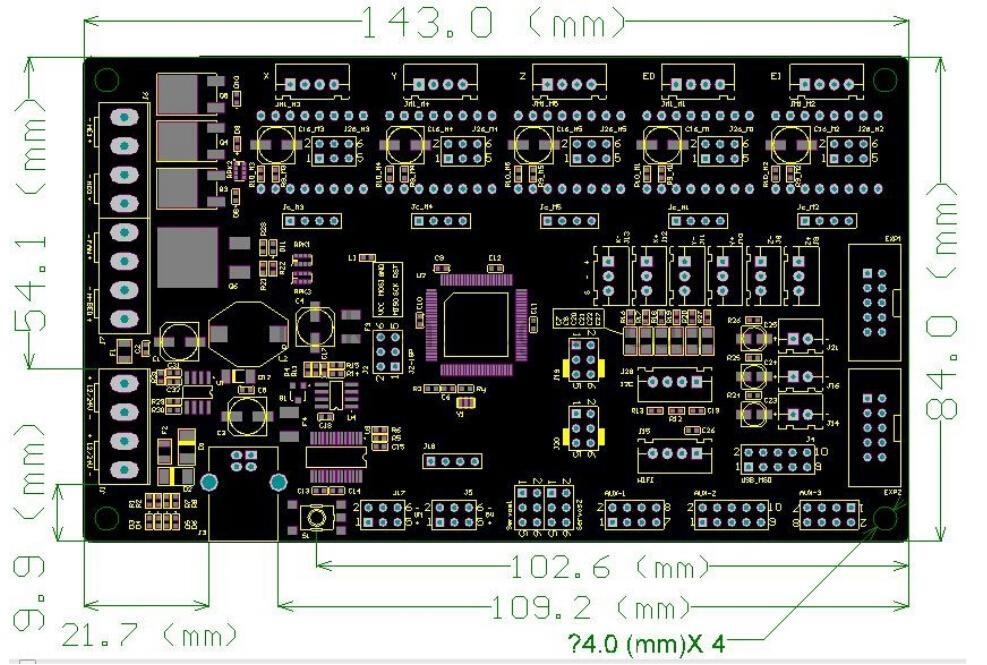

• Kích thước: tương đương main 3D tiêu chuẩn, dễ bố trí trong vỏ máy.

Hướng dẫn sử dụng

• Xác định đúng điện áp nguồn (12V hoặc 24V) theo thiết kế máy.

• Gắn driver step đúng chiều (chú ý ký hiệu EN, DIR, STEP, Vref).

• Đấu motor, endstop, heater, thermistor, quạt theo ký hiệu in trên board.

• Nạp firmware: Marlin/Repetier… qua cổng USB như Arduino Mega2560.

• Sau khi lắp xong, kiểm tra: đảo chiều trục, hành trình home, nhiệt độ nozzle/bed, quạt… trước khi in thật.

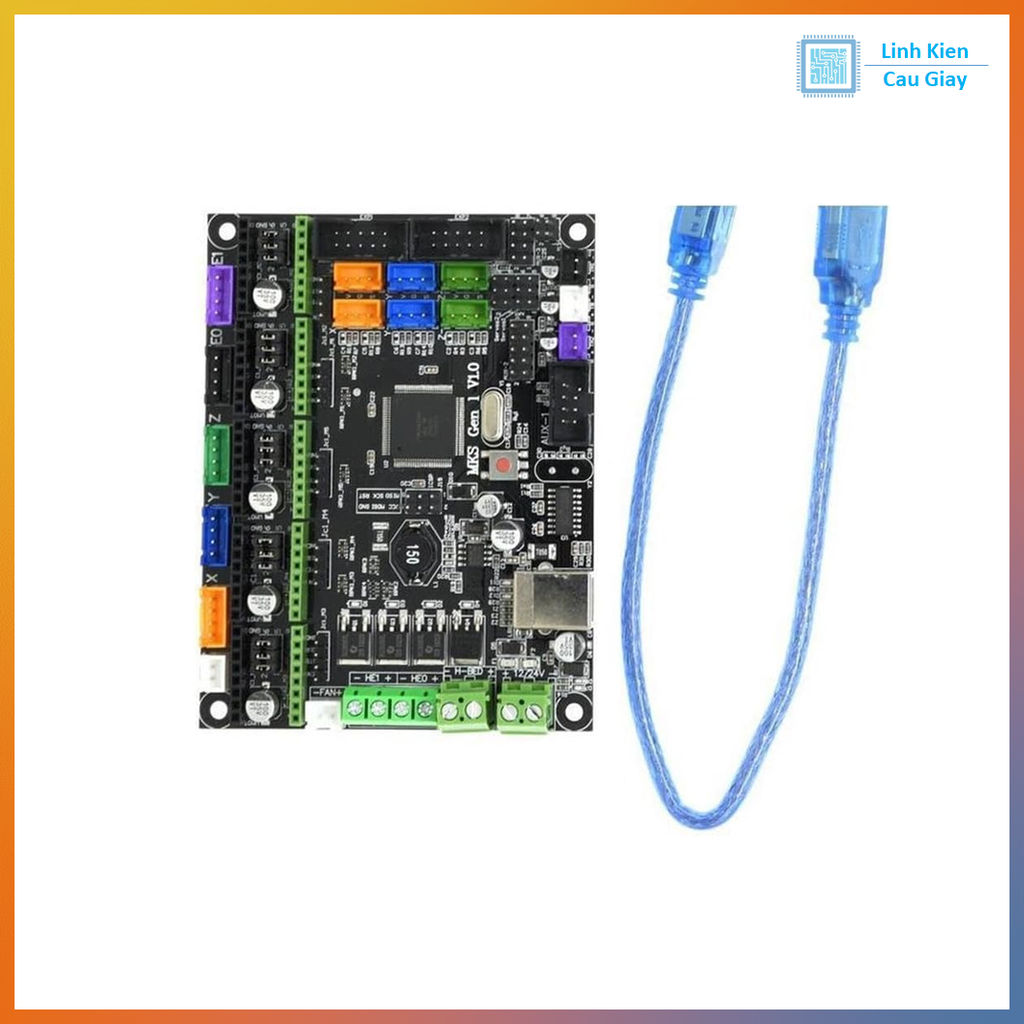

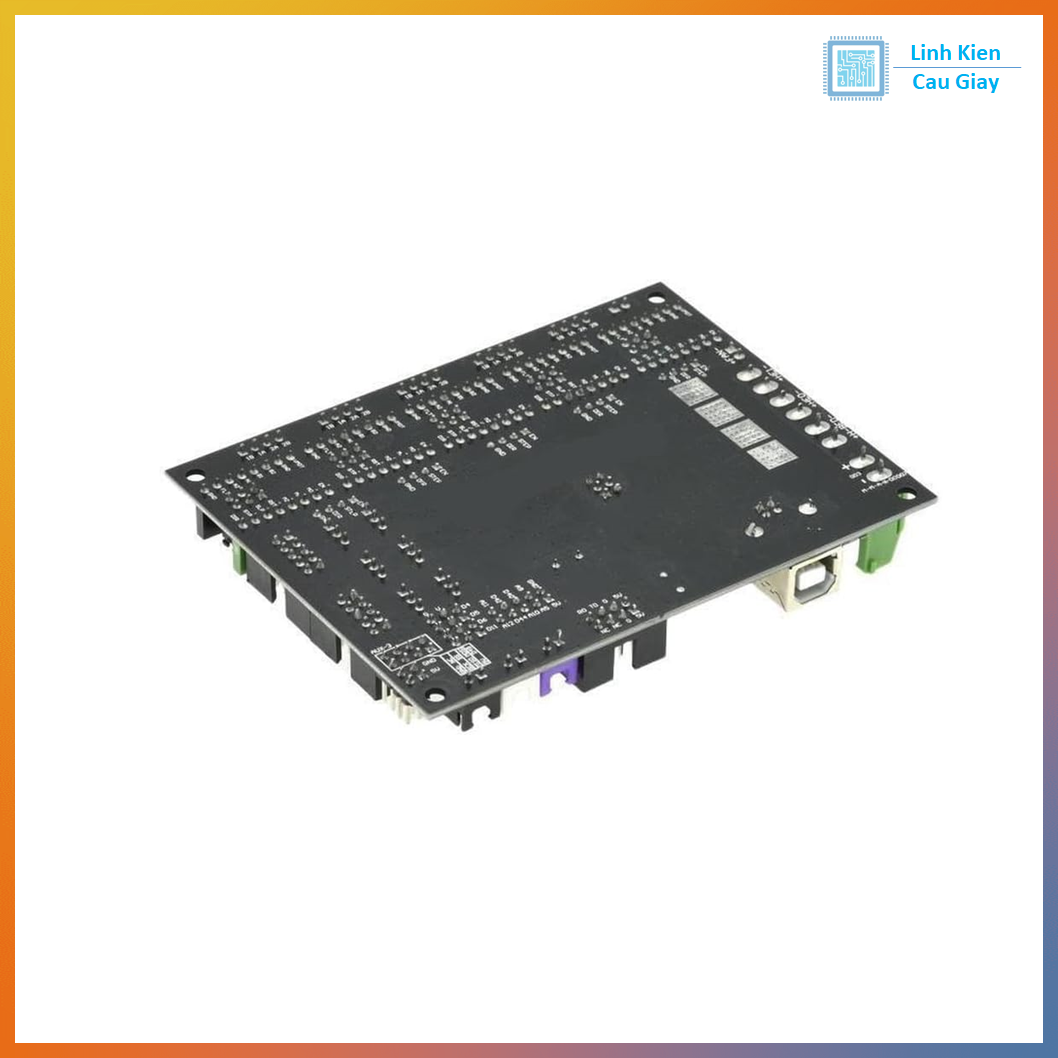

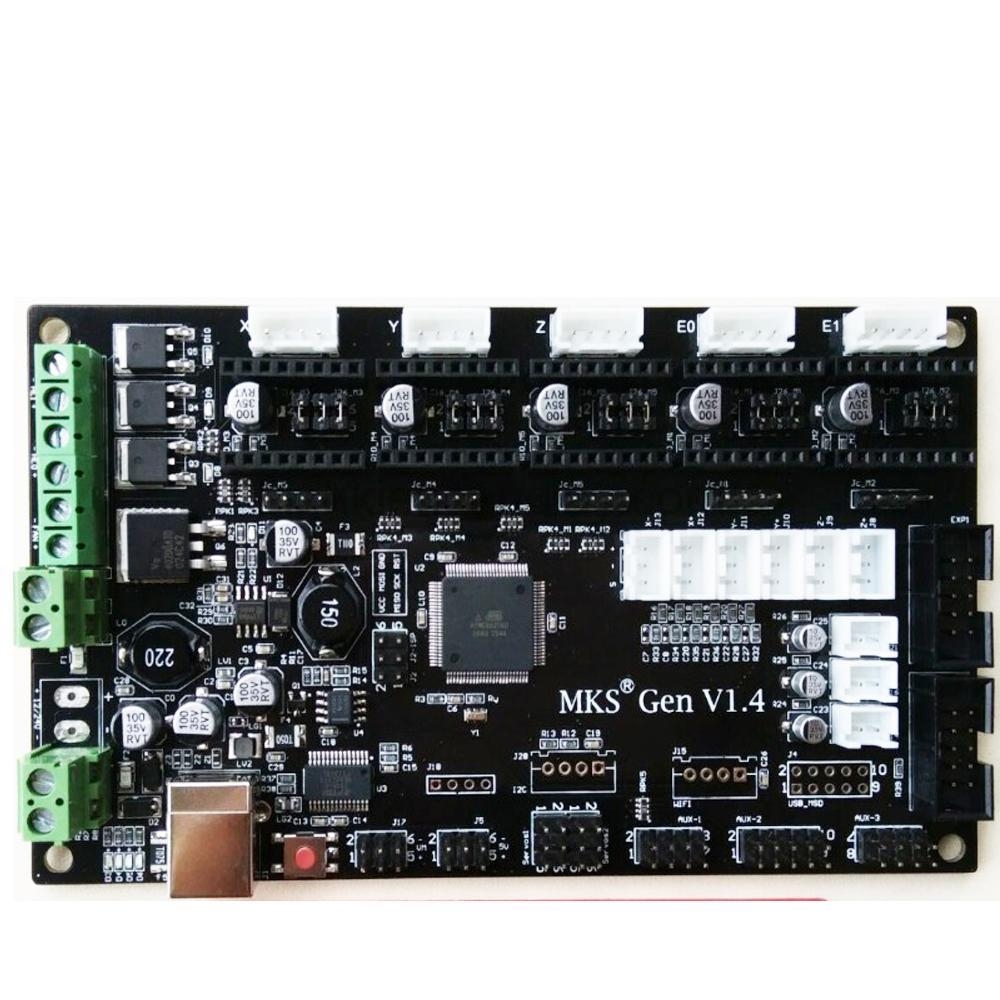

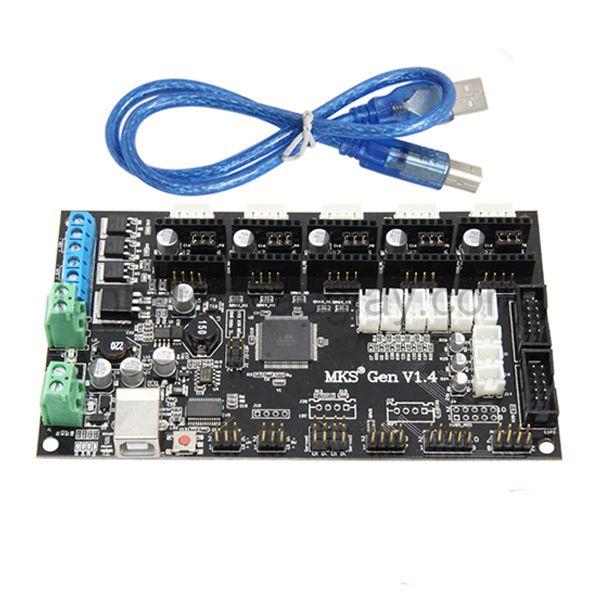

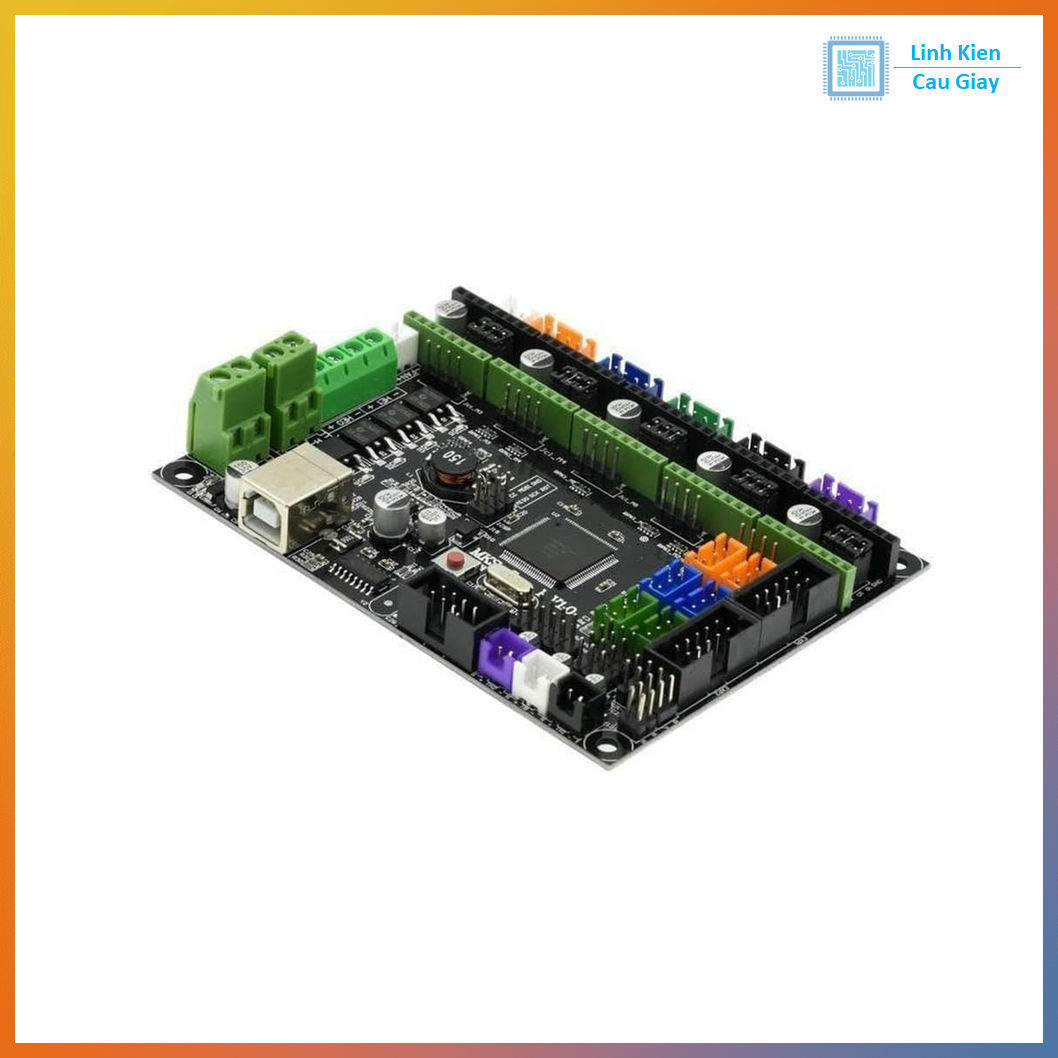

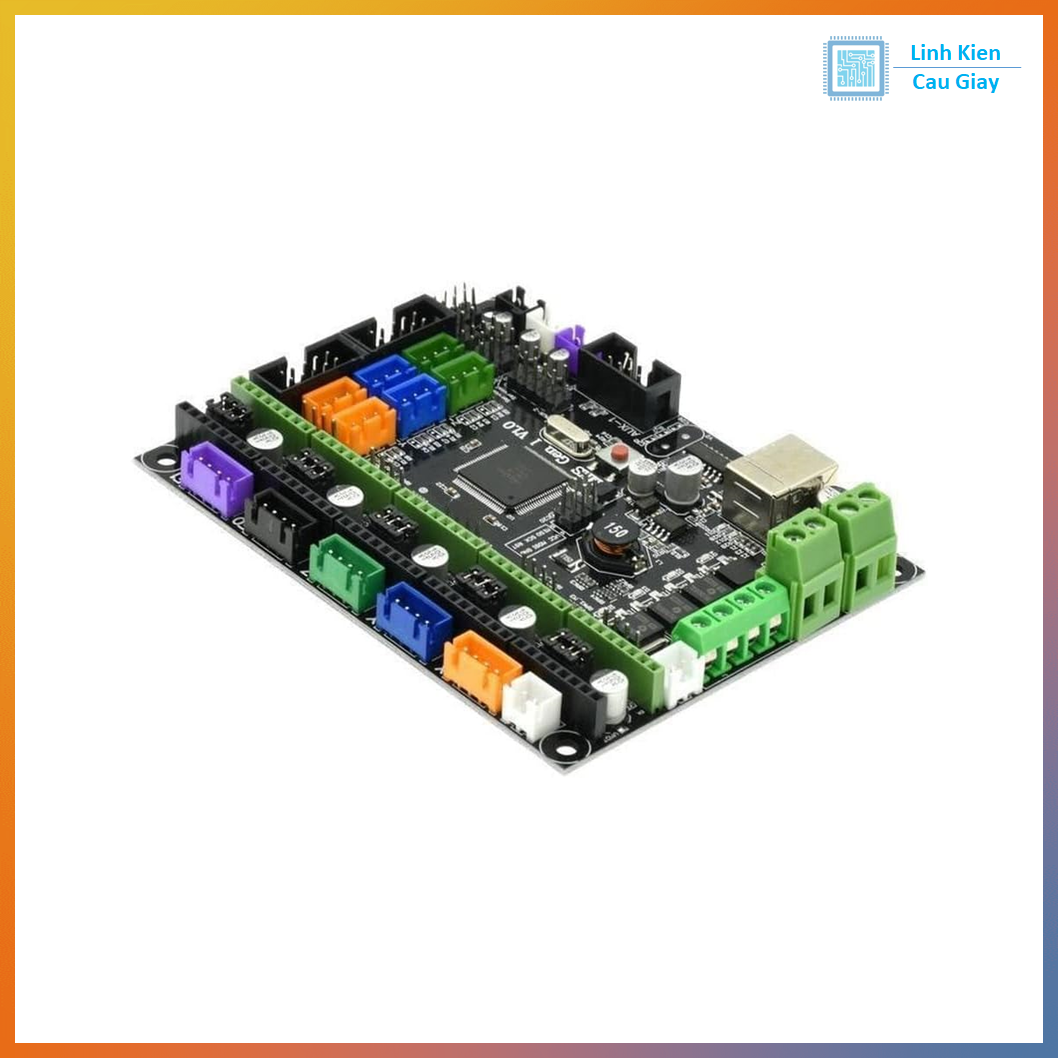

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
