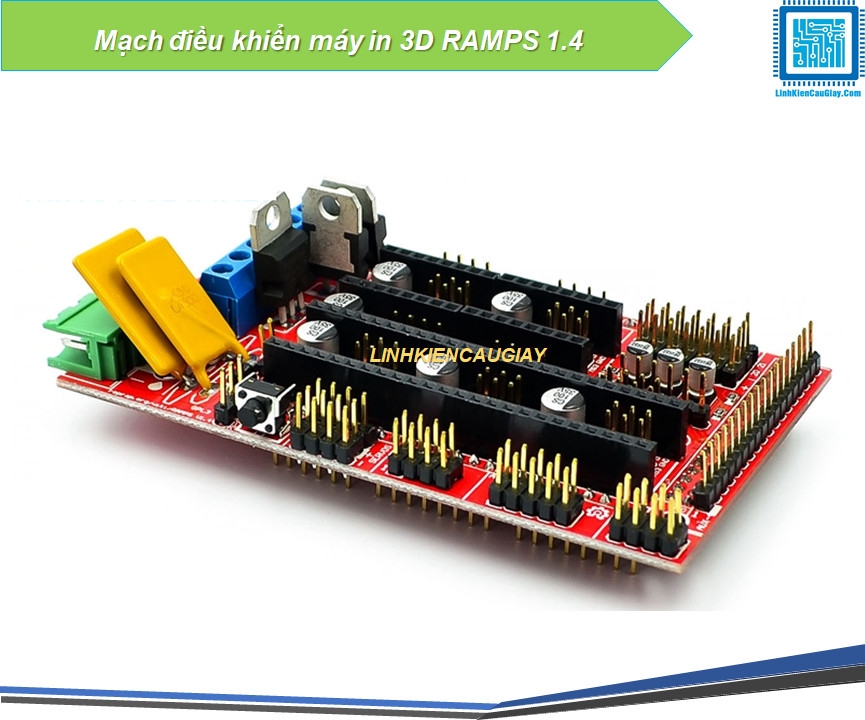

Mạch điều khiển máy in 3D RAMPS 1.4

Mô tả sản phẩm

RAMPS 1.4 là phiên bản mạch điều khiển phổ biến nhất trong cộng đồng Reprap, được sử dụng rộng rãi cho các máy in 3D như Prusa i3, máy build tự do, máy CNC mini và máy khắc laser.
Bo được thiết kế để gắn trực tiếp lên Arduino Mega 2560, hỗ trợ đầy đủ các chức năng:

• Điều khiển tối đa 5 động cơ bước

• Ngõ ra Hotend, Heated Bed, Fan

• Tương thích driver: A4988, DRV8825, TMC2208, TMC2130

• Hỗ trợ LCD 12864, Smart Controller

• Hoạt động ổn định, dễ sửa chữa và nâng cấp

RAMPS 1.4 vẫn là lựa chọn số 1 cho người mới build máy in 3D hoặc cần thay thế bo điều khiển giá tốt.

Ứng dụng

• ✔ Máy in 3D Prusa i3 / Reprap

• ✔ Build máy 3D DIY

• ✔ Máy CNC mini 3–4 trục

• ✔ Máy khắc laser mini

• ✔ Dự án robot, học phần cơ điện tử

• ✔ Hệ thống điều khiển động cơ bước

Đặc điểm

• Thiết kế module – dễ thay thế driver

• Hỗ trợ 5 trục: X, Y, Z, Extruder 1, Extruder 2

• Ngõ cấp nguồn dạng domino chắc chắn

• Hỗ trợ cảm biến nhiệt NTC 100K

• Tích hợp MOSFET điều khiển tải nóng

• Tương thích firmware phổ biến: Marlin, Repetier, Sprinter

Thông số kĩ thuật

• Điện áp: 12–24V DC

• Driver hỗ trợ: A4988 / DRV8825 / TMC

• Số lượng trục: 5

• Heated Bed: 11–15A

• Cổng kết nối LCD: AUX-3 & Smart Controller

• Kích thước: 101 × 60 mm

• Mainboard tương thích: Arduino Mega 2560

Hướng dẫn sử dụng

1. Gắn RAMPS 1.4 lên Arduino Mega 2560.

2. Lắp driver A4988/DRV8825 đúng chiều (chú ý vị trí biến trở).

3. Kết nối động cơ bước X, Y, Z, E.

4. Gắn cảm biến nhiệt, công tắc hành trình Endstop.

5. Cấp nguồn 12–24V vào terminal.

6. Nạp firmware Marlin lên Mega.

7. Test chuyển động từng trục trước khi chạy in.

Lưu ý:

• Không tháo driver khi đang cấp nguồn.

• Điều chỉnh Vref driver trước khi vận hành.

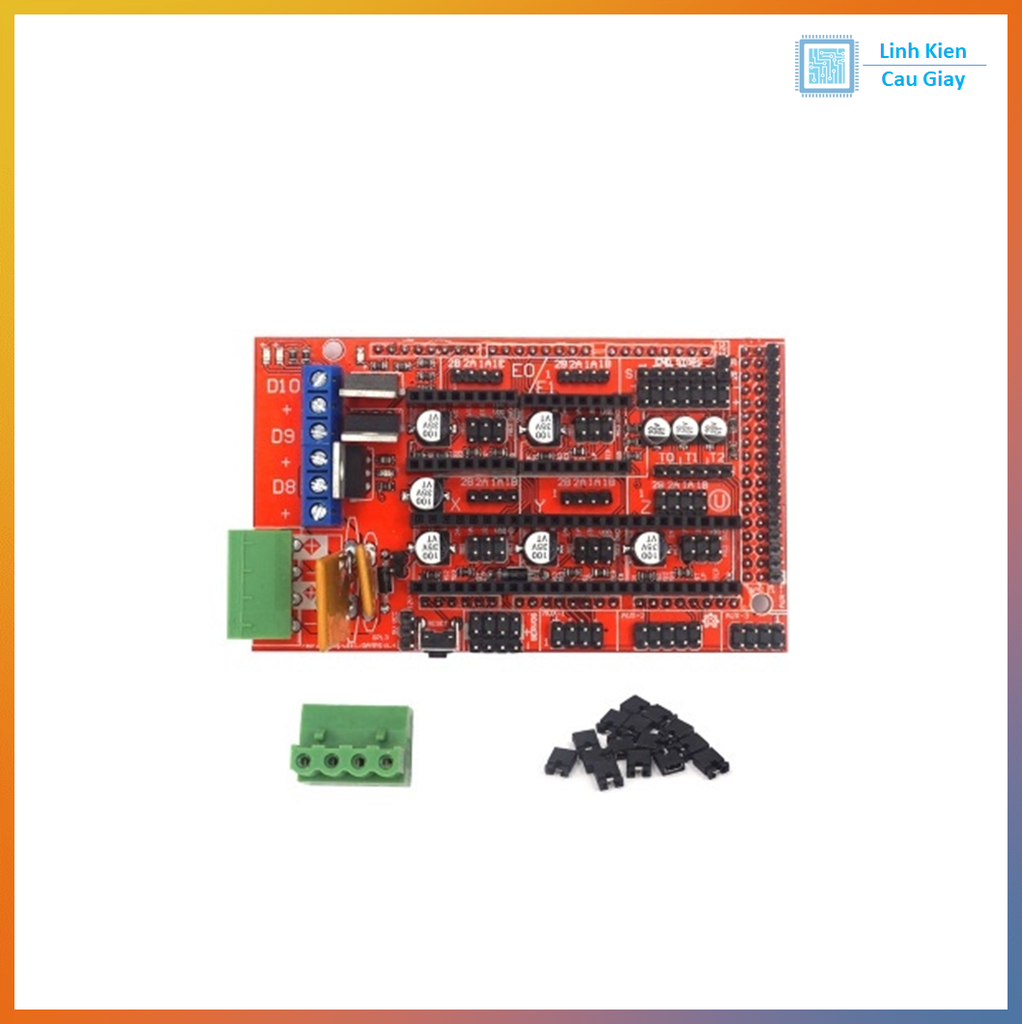

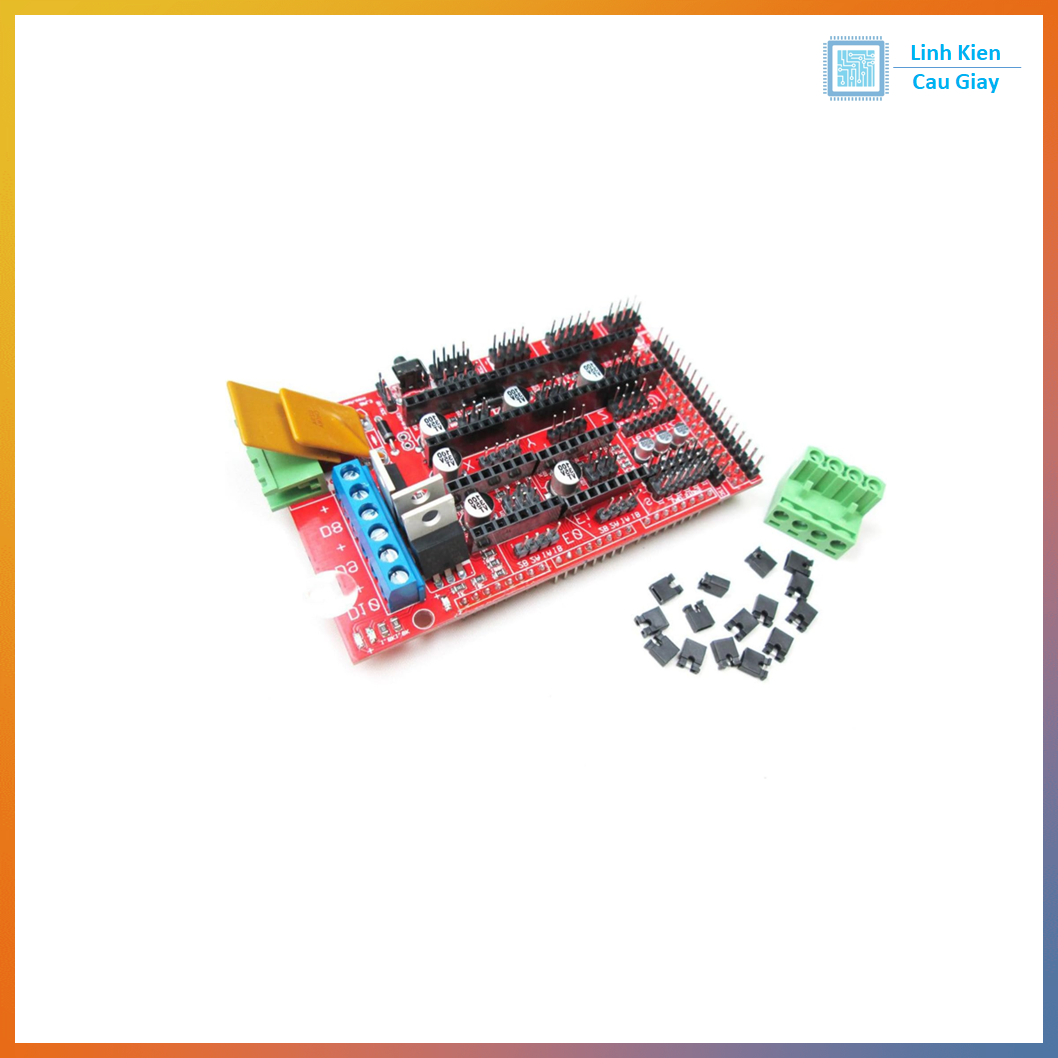

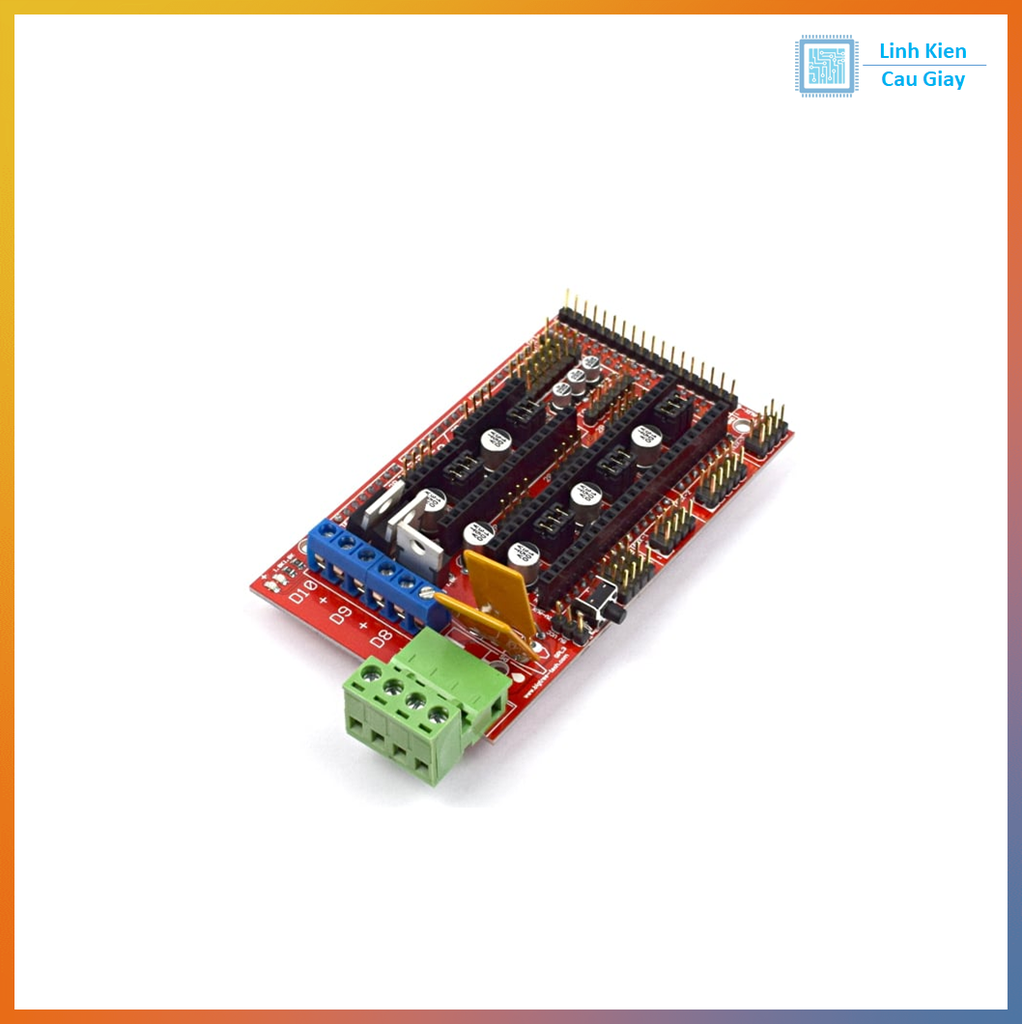

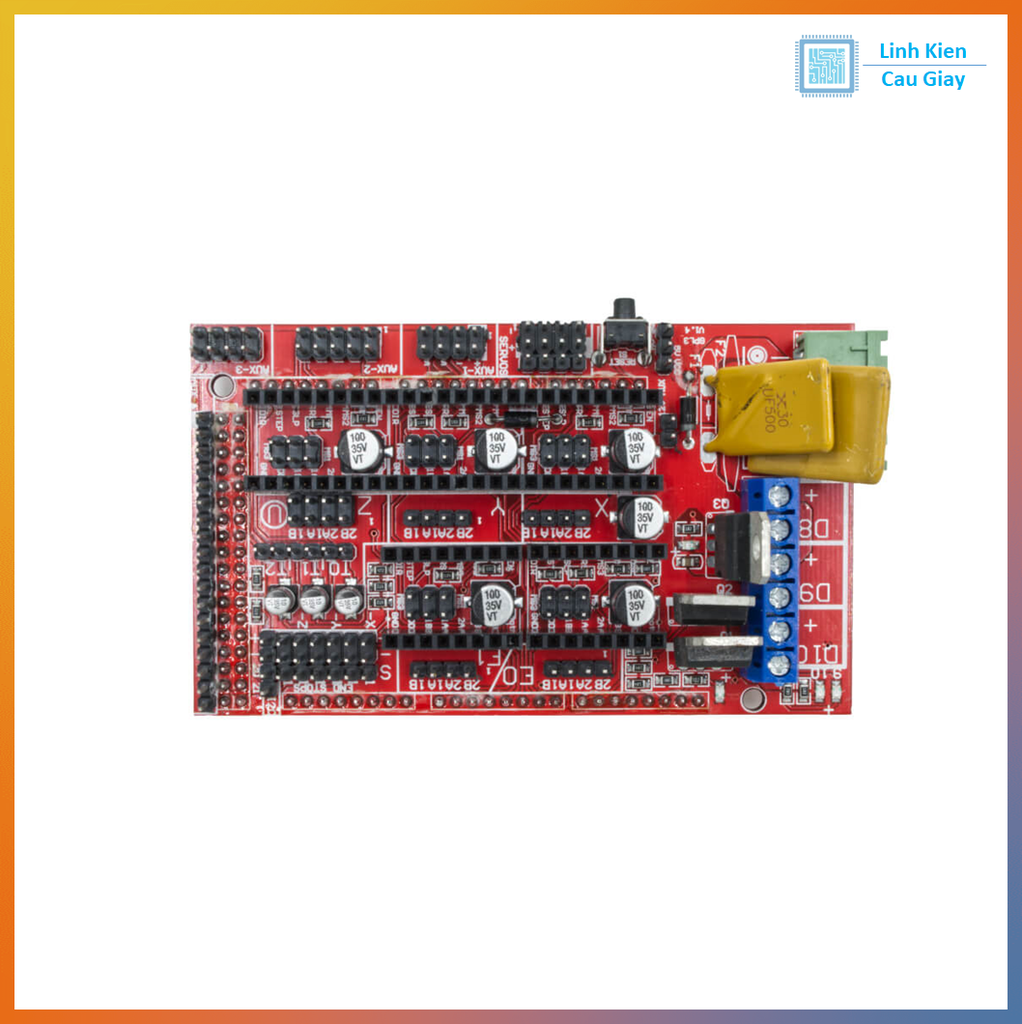

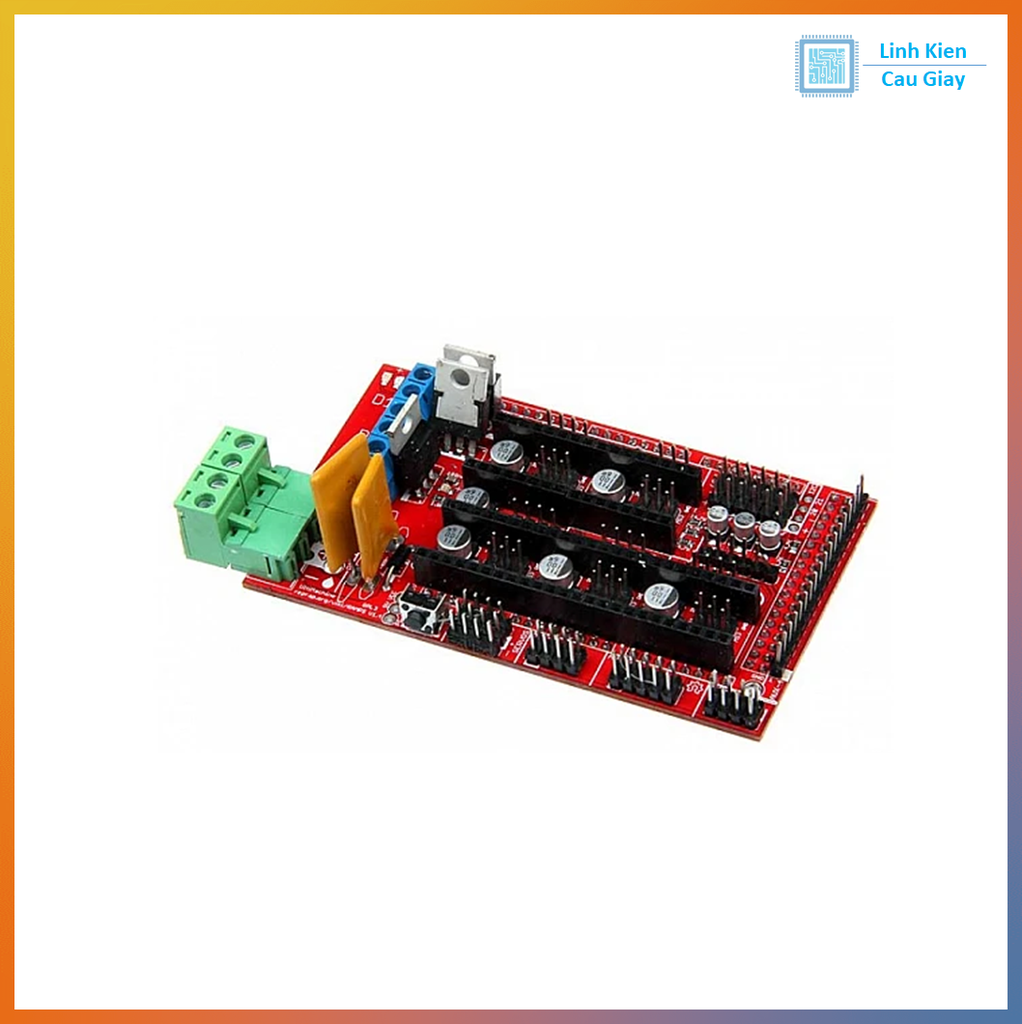

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
