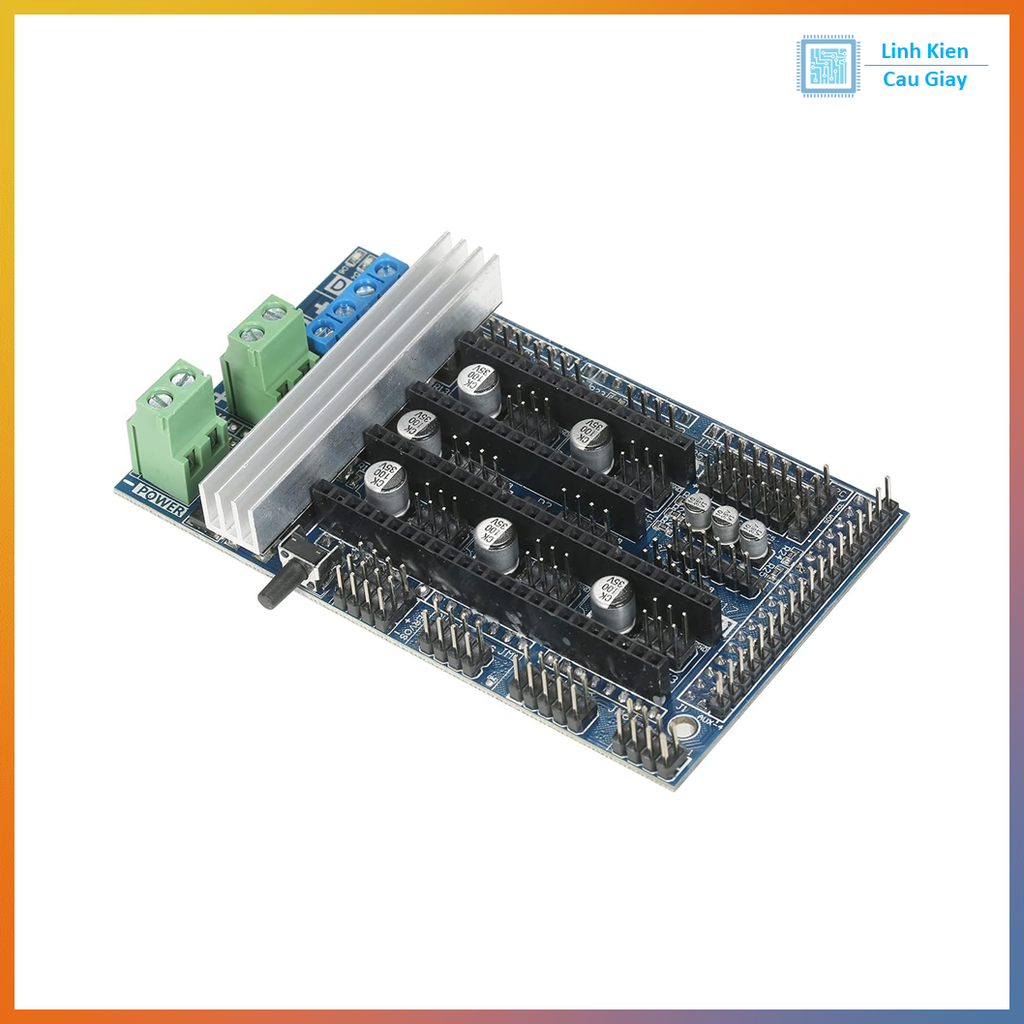

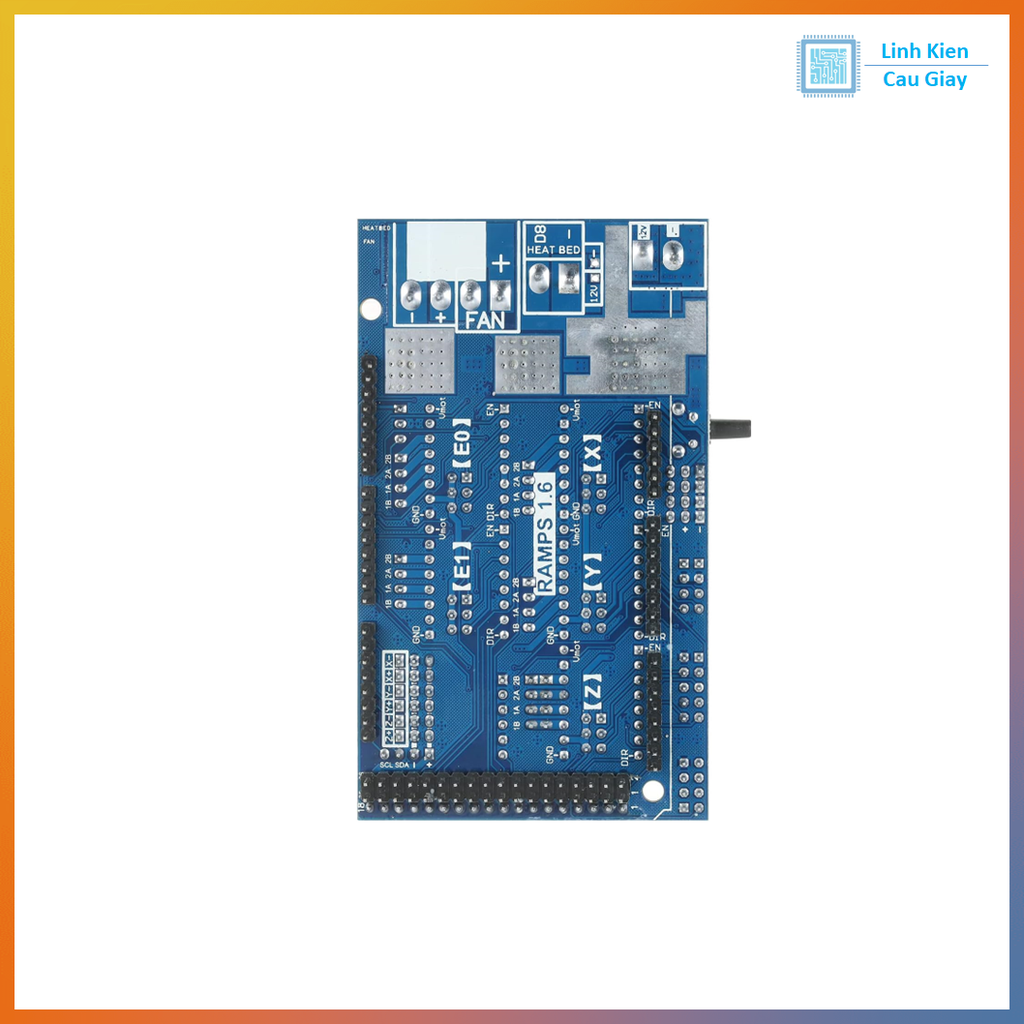

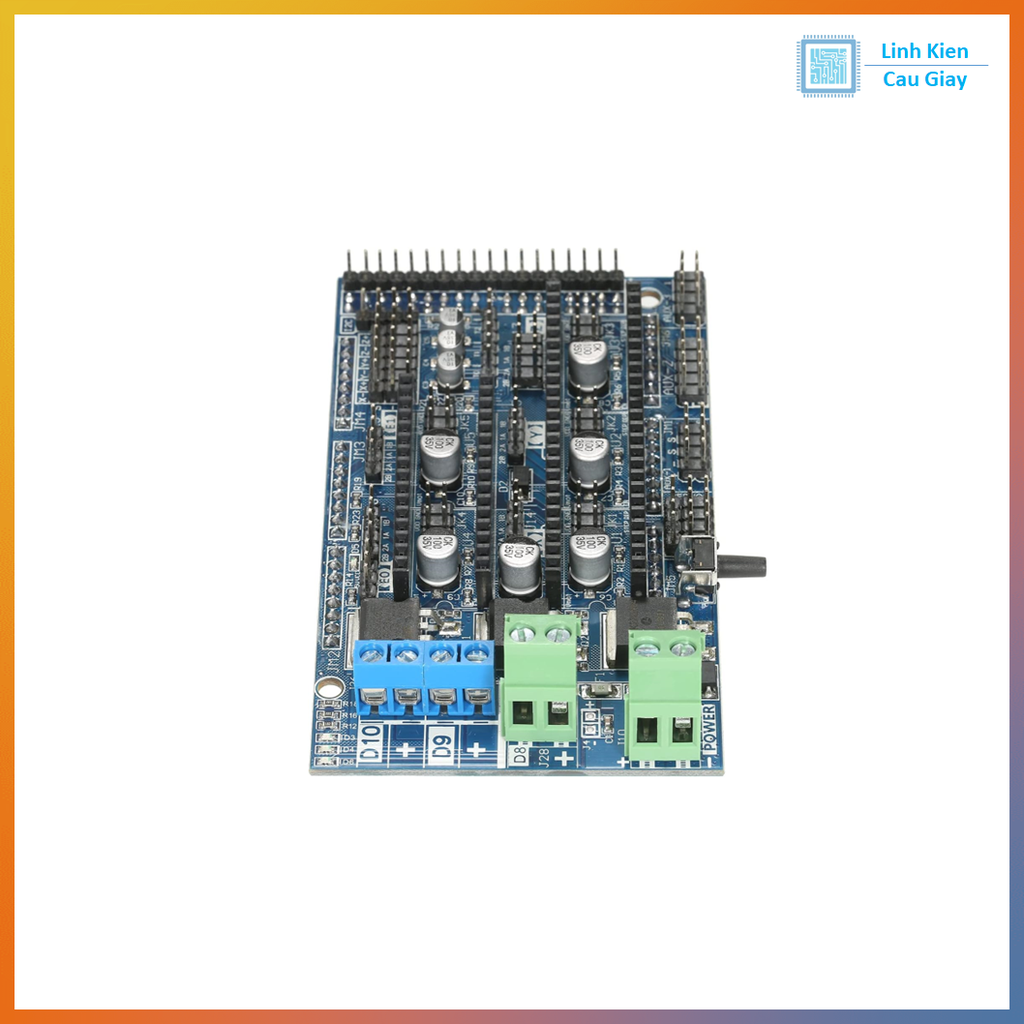

Mạch điều khiển máy in 3D RAMPS 1.6

Mô tả sản phẩm

RAMPS 1.6 là phiên bản nâng cấp từ RAMPS 1.4, dùng phổ biến trong máy in 3D Reprap, Prusa i3 và các máy CNC mini.
Phiên bản 1.6 cải tiến với:

• Bo mạch 4 lớp tăng độ ổn định, chống nhiễu tốt hơn

• Cổng nguồn dạng domino & terminal lớn, chịu dòng cao

• Tản nhiệt tốt hơn, giảm nóng driver

• Socket driver 5 kênh: X – Y – Z – E0 – E1

• Khả năng tương thích cao với A4988, DRV8825, TMC2208, TMC2130

Với thiết kế tinh gọn, chắc chắn, RAMPS 1.6 phù hợp cho người chế máy 3D, thay main cũ, nâng cấp máy hoặc tự build máy CNC 3–4 trục.

Ứng dụng

• ✔ Máy in 3D Reprap, Prusa i3

• ✔ Nâng cấp máy in 3D đời cũ

• ✔ Máy CNC mini 3 – 4 trục

• ✔ Máy khắc laser mini

• ✔ Hệ thống điều khiển stepper motor DIY

• ✔ Dự án học tập, nghiên cứu, chế tạo robot

Đặc điểm

• Bo mạch 4 lớp – ít lỗi, chạy ổn định

• Chấu nguồn lớn, chống cháy mạch

• Driver tháo rời – dễ thay thế

• Hỗ trợ 5 động cơ bước

• Tương thích hầu hết firmware phổ biến: Marlin, Repetier

Thông số kĩ thuật

• Điện áp cấp vào: 12–24V DC

• Động cơ hỗ trợ: NEMA 17 (A4988/DRV8825/TMC)

• Heated Bed: Max 15A

• Số driver hỗ trợ: 5

• MOSFET: Loại công suất cao

• Kích thước: 101 × 60 mm

• Tương thích: Arduino Mega 2560

Hướng dẫn sử dụng

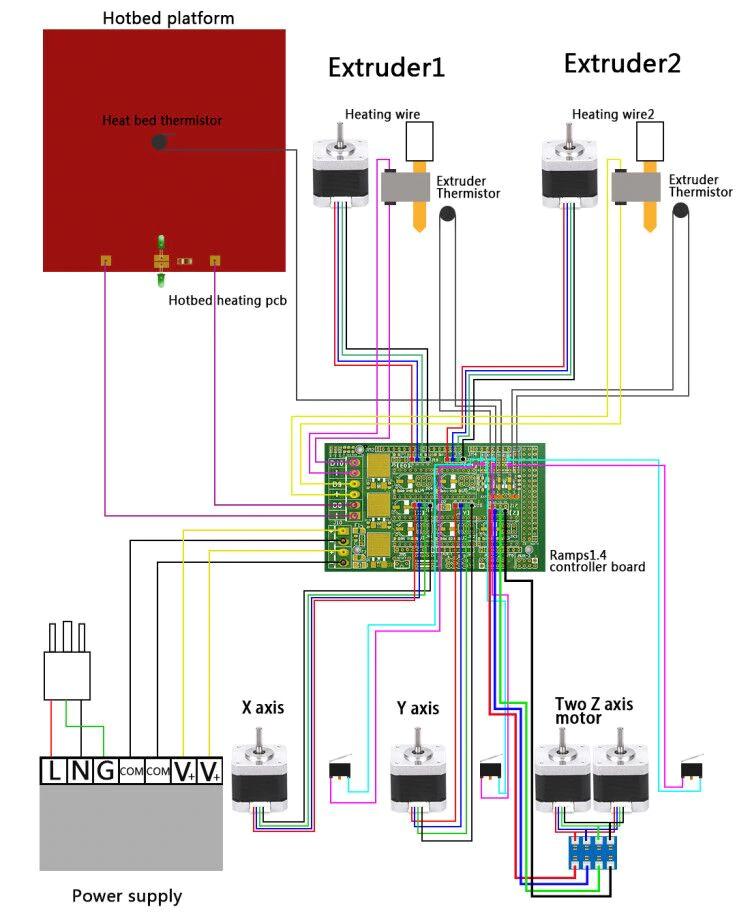

1. Gắn bo RAMPS 1.6 vào Arduino Mega 2560.

2. Cắm driver A4988/DRV8825/TMC vào đúng chiều (chú ý chiều Potentiometer).

3. Kết nối động cơ bước X – Y – Z – Extruder.

   • Z sử dụng 2 động cơ song song nếu cần.

4. Kết nối cảm biến nhiệt, quạt, Heater Bed, Hotend.

5. Cấp nguồn 12–24V vào terminal xanh.

6. Nạp firmware (Marlin) vào Mega 2560.

Lưu ý:

• Luôn điều chỉnh Vref driver đúng dòng motor.

• Không rút driver khi đang cấp nguồn.

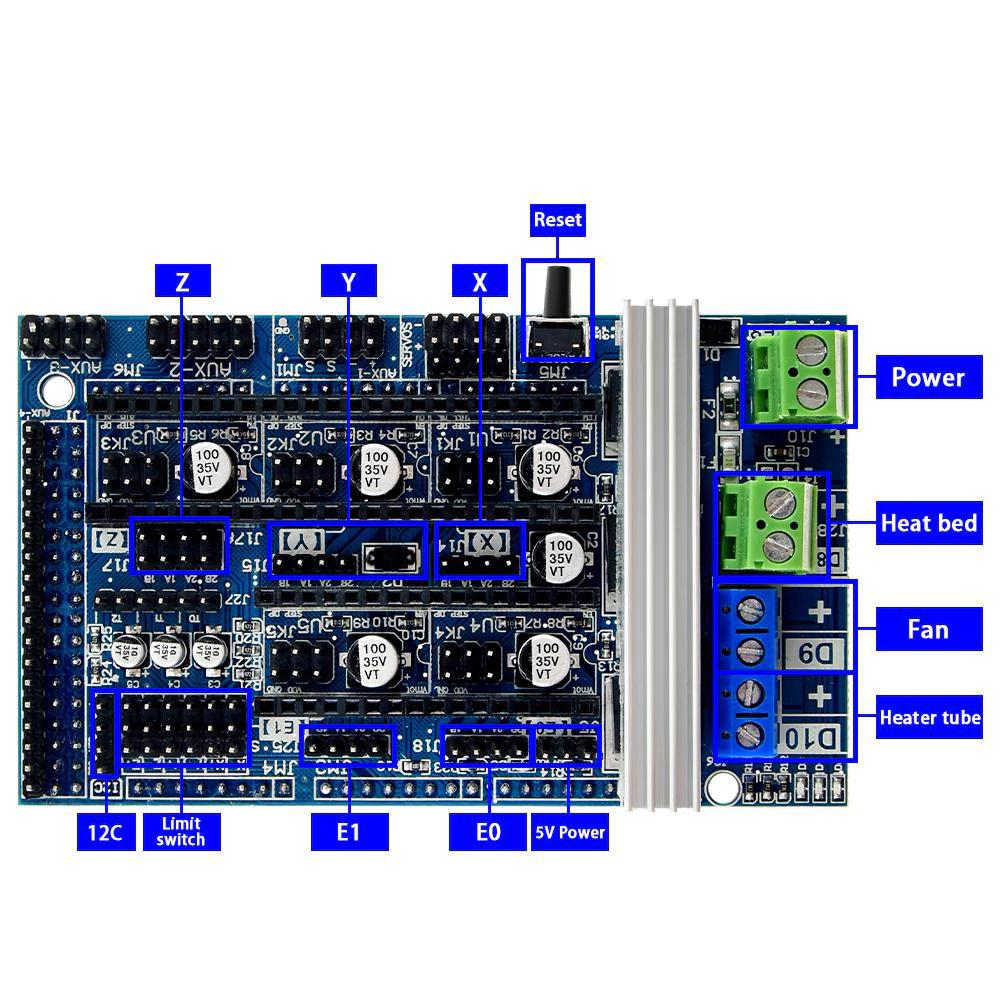

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
