1. Điểm chung MKS Gen L V1.0 & V2.1

• Bo all–in–one cho máy in 3D (RepRap, Marlin…).

• MCU: ATmega2560 + 5 driver stepper rời (A4988, DRV8825, TMC… dạng plug-in).

• Hỗ trợ: LCD12864, TFT, cảm biến nhiệt, endstop, quạt, heater bed, extruder…

• Chân cắm tương tự RAMPS 1.4 nhưng trên 1 PCB, chạy 12–24V.

2. Khác nhau chính giữa V1.0 và V2.1

• Thiết kế & layout

  • V1.0: Layout đời đầu, cổng cắm LCD/TFT và endstop bố trí cơ bản, ít đèn báo.

  • V2.1: Layout tối ưu lại, đường mạch gọn hơn, thêm/di chuyển một số chân cắm cho thuận dây, dễ đi dây trong case máy in.

• Chân cắm & mở rộng

  • V1.0:

    • Đủ 5 khe driver (X, Y, Z, E0, E1).

    • Cổng endstop, thermistor, quạt, heater… ở mức “chuẩn”, ít tùy chọn.

  • V2.1:

    • Giữ nguyên 5 khe driver, nhưng bổ sung/đổi lại vị trí 1 số header mở rộng (servo, BLTouch, auto-level, quạt điều khiển PWM, cổng TFT…).

    • Thường có silk screen rõ ràng hơn, dễ cắm nhầm.

• Chống nhiễu & độ ổn định

  • V1.0: Hoạt động ổn, nhưng là bản đầu nên lọc nguồn – chống nhiễu chưa tối ưu.

  • V2.1: Nhà sản xuất bổ sung tụ lọc, cải thiện layout mass, đường nguồn, giúp:

    • Stepper chạy êm hơn.

    • Ít reset vặt khi bật bed/đầu nóng.

• Kết nối driver TMC & sensorless homing (nếu dùng TMC)

  • V1.0: Hỗ trợ TMC, nhưng jumper cấu hình hơi rối, phải dò kỹ silkscreen.

  • V2.1: Thường có jumper & chú thích rõ hơn, dễ cấu hình TMC2208/2209/…, hỗ trợ tốt hơn cho sensorless homing (đấu DIAG).

• Tiện lợi lắp đặt

  • V1.0: Đầy đủ chức năng nhưng phù hợp hơn với người đã quen RAMPS/MKS.

  • V2.1: Phần lớn shop/lò in 3D đánh giá dễ lắp, dễ đấu, ít lỗi vặt hơn; hợp cho cả người mới nâng cấp.

Mô tả sản phẩm

MKS Gen L là bo điều khiển máy in 3D all-in-one tích hợp vi điều khiển ATmega2560, thiết kế tương thích với RAMPS 1.4 nhưng gọn trên một PCB, giảm dây nối và tăng độ ổn định.

Bo hỗ trợ 5 driver stepper rời (A4988, DRV8825, TMC2208/2209… dạng plug-in), điều khiển đầy đủ X, Y, Z, E0, E1, dùng được cho hầu hết các dòng máy in 3D DIY, RepRap, Prusa, CoreXY…

• MKS Gen L V1.0: phiên bản tiêu chuẩn, đầy đủ cổng kết nối LCD12864/TFT, endstop, heater, quạt, cảm biến nhiệt; phù hợp cho máy in 3D cơ bản và nâng cấp từ RAMPS.

• MKS Gen L V2.1: bản layout tối ưu, bổ sung/đi lại vị trí một số header mở rộng, lọc nguồn – chống nhiễu tốt hơn, chú thích chân rõ ràng, hỗ trợ cấu hình driver TMC & sensorless homing thuận tiện hơn, giúp máy chạy êm – ổn định hơn.

Bo dùng nguồn 12–24V, phù hợp cả máy in khổ nhỏ lẫn khổ lớn, dễ dàng flash firmware Marlin, Repetier… qua cổng USB như Arduino Mega.

Ứng dụng

• Lắp mới hoặc nâng cấp máy in 3D DIY, RepRap, Prusa i3, CoreXY, Hypercube…

• Thay thế cho combo Arduino Mega + RAMPS 1.4 cũ, giảm dây, tăng ổn định.

• Làm nền tảng cho máy vẽ CNC mini, máy khắc laser nhẹ dùng firmware Marlin.

• Dùng trong phòng lab, câu lạc bộ STEM, xưởng in 3D dịch vụ.

Sơ đồ chân

• Nguồn cấp & heater

  • Cổng POWER IN 12–24V (board + extruder).

  • Cổng BED POWER riêng cho bàn nhiệt (dòng lớn hơn, qua MOSFET).

  • Ngõ ra MOSFET: HE0 (Extruder), BED, FAN.

• Driver stepper (5 khe cắm)

  • X, Y, Z, E0, E1 dùng driver rời: A4988 / DRV8825 / TMC…

  • Jumper cấu hình microstep, chọn chế độ UART/STEP-DIR (tùy driver).

• Endstop / cảm biến hành trình

  • 6 cổng: X-, X+, Y-, Y+, Z-, Z+ (thường dùng X-, Y-, Z-; còn lại để mở rộng/homing đôi).

• Thermistor / cảm biến nhiệt

  • T0: cảm biến nhiệt đầu đùn.

  • T1: extruder thứ 2 (hoặc spare).

  • TB: cảm biến nhiệt heated bed.

• Màn hình & giao tiếp

  • EXP1 / EXP2: LCD12864 / RepRapDiscount Smart Controller.

  • Cổng TFT (V2.1 tiện hơn cho màn màu MKS TFT).

  • Cổng USB để nạp firmware & điều khiển từ PC.

• Cổng mở rộng

  • Header cho servo / BLTouch / auto-level, quạt điều khiển PWM, cổng AUX… (bản V2.1 bố trí, in ký hiệu rõ hơn).

Thông số kĩ thuật

• Vi điều khiển: ATmega2560, 16MHz, 256KB Flash

• Điện áp hoạt động: 12–24V DC

• Số trục điều khiển: X, Y, Z + 2 Extruder (E0, E1)

• Driver stepper hỗ trợ: A4988, DRV8825, TMC2100/2130/2208/2209… dạng plug-in

• Cảm biến nhiệt: 3 kênh thermistor (T0, T1, TB)

• Số cổng endstop: 6 (X±, Y±, Z±)

• Ngõ ra heater/quạt: Extruder, Heated Bed, Fan qua MOSFET

• Kích thước PCB: tương đương RAMPS + Mega nhưng gọn một bo (shop có thể ghi thêm mm cụ thể)

• Firmware tương thích: Marlin, Repetier, v.v.

Hướng dẫn sử dụng

• Bước 1 – Chọn phiên bản:

  • Dùng V1.0 nếu chỉ cần cấu hình cơ bản, đã quen RAMPS.

  • Chọn V2.1 nếu muốn dây gọn, ít nhiễu, hỗ trợ TMC/sensorless homing dễ hơn.

• Bước 2 – Lắp driver stepper

  • Cắm driver đúng chiều (chú ý hướng EN / DIR / STEP / Vmot).

  • Gắn tản nhiệt cho driver, chỉnh Vref theo dòng động cơ.

• Bước 3 – Đấu dây máy in

  • Nối nguồn 12–24V đúng cực, dùng dây đủ lớn cho bàn nhiệt.

  • Đấu motor step, endstop, thermistor, heater, quạt vào đúng cổng ký hiệu trên bo.

  • Cắm LCD12864/TFT vào EXP1/EXP2 hoặc cổng TFT.

• Bước 4 – Nạp firmware

  • Kết nối bo với PC qua USB, chọn board Arduino Mega 2560 trong Arduino IDE hoặc PlatformIO.

  • Chỉnh file Configuration.h (Marlin…) cho đúng loại máy in, số extruder, cảm biến, hướng trục… rồi nạp.

• Bước 5 – Test & hoàn thiện

  • Kiểm tra chiều quay các trục, tín hiệu endstop, nhiệt độ đọc từ thermistor.

  • Tinh chỉnh steps/mm, PID nhiệt, tốc độ, acceleration cho chất lượng in tối ưu.

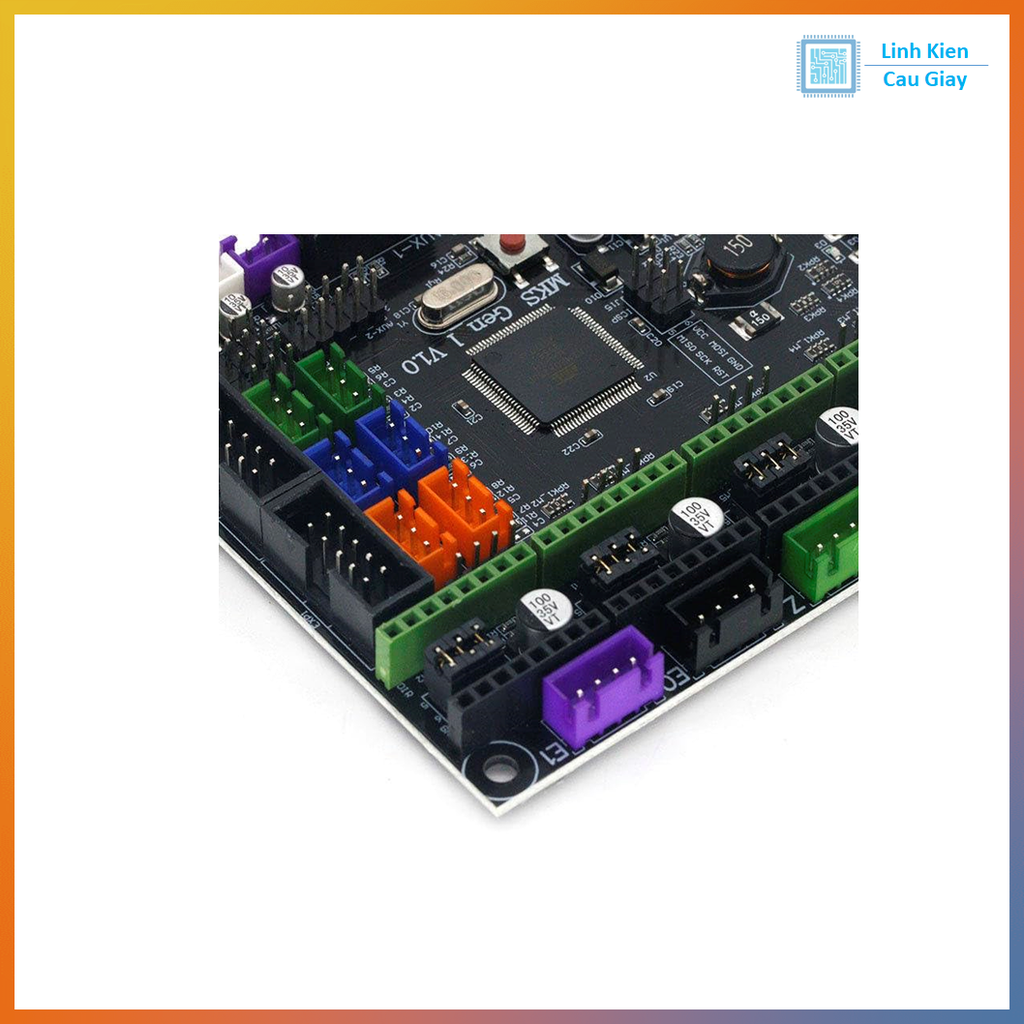

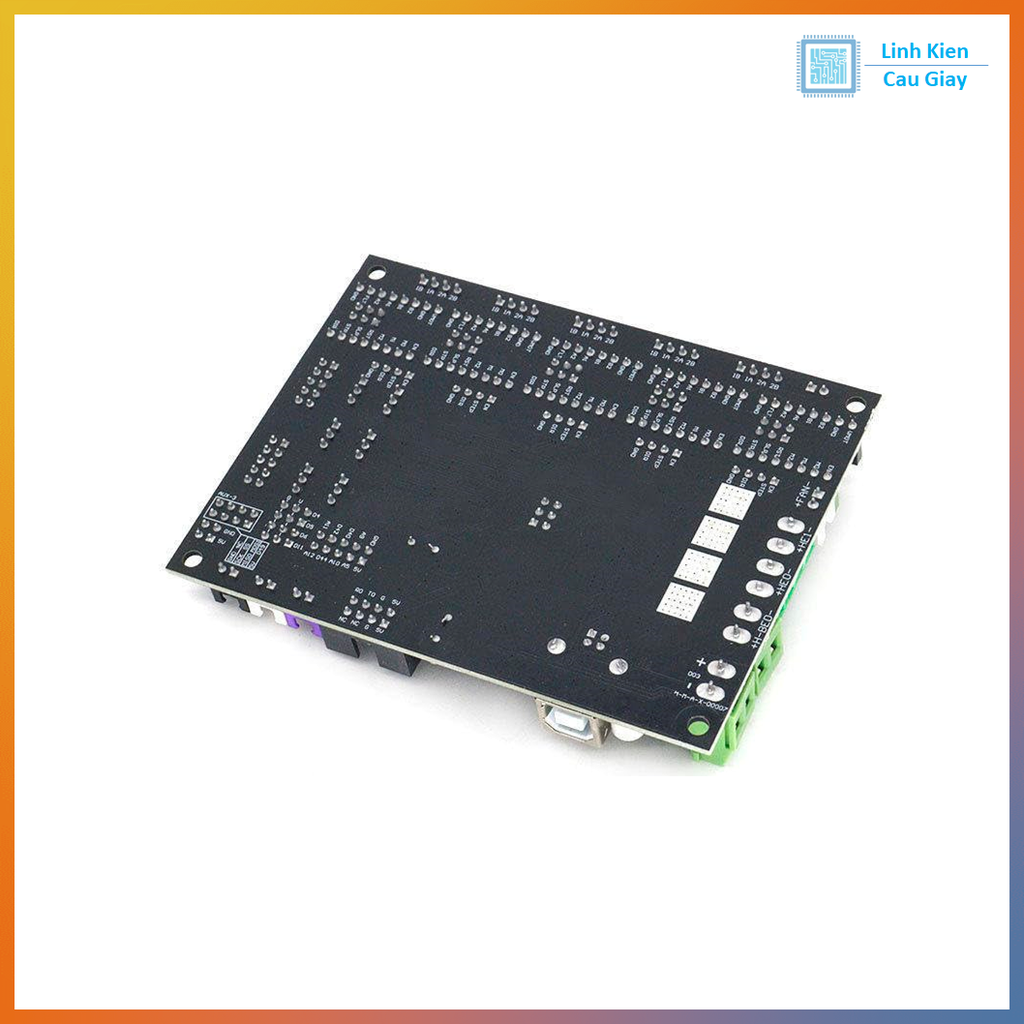

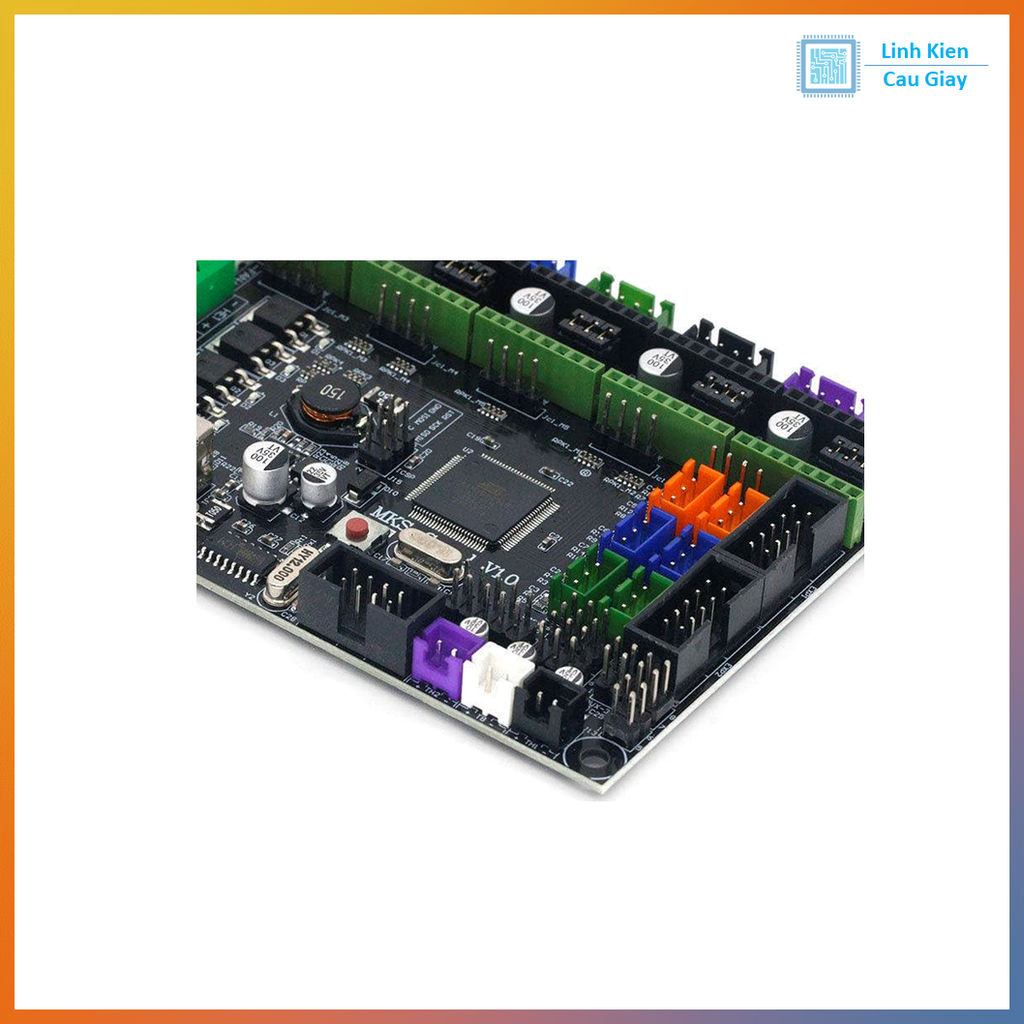

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
