Phụ kiện kết nối màn hình LCD Ramps 1.4

Mô tả sản phẩm

Display Adapter 2004 cho RAMPS là bo chuyển giúp kết nối LCD 2004 hoặc LCD 12864 với bo điều khiển RAMPS 1.4 trong máy in 3D.
Sản phẩm sử dụng 2 cổng IDC 10 chân, hỗ trợ đầy đủ giao tiếp của màn hình graphic hoặc text.

Khi sử dụng bo này, bạn có thể gắn trực tiếp màn hình LCD điều khiển lên máy in 3D mà không cần máy tính, cho phép:

• Điều chỉnh trục X – Y – Z

• Kiểm soát nhiệt độ Hotend / Bed

• In trực tiếp từ thẻ SD

• Điều khiển tốc độ quạt, bước in, flow…

Board này là phụ kiện tiêu chuẩn trong các máy in 3D Reprap, Prusa i3, CoreXY.

Ứng dụng

• ✔ Máy in 3D Prusa i3 / Reprap

• ✔ Kết nối LCD 2004 hoặc LCD 12864

• ✔ Nâng cấp màn hình điều khiển máy in

• ✔ Sửa chữa bo RAMPS 1.4 lỗi cổng LCD

• ✔ Build máy in DIY

Đặc điểm

• Tương thích mọi phiên bản RAMPS 1.4

• Hỗ trợ LCD 20x4 và LCD 12864 Graphic

• 2 cổng IDC 10 pin tiêu chuẩn EXP1 – EXP2

• PCB chất lượng cao, mạ thiếc chống oxy hóa

• Cắm trực tiếp, không cần hàn thêm

Thông số kĩ thuật

• Điện áp: 5V từ RAMPS

• Giao tiếp: IDC EXP1 / EXP2 (2×5 pin)

• Định dạng LCD hỗ trợ:

  • LCD 2004

  • LCD 12864 Graphic

• Mainboard tương thích: RAMPS 1.4

• Kích thước: 65 × 30 mm (tùy lô)

Hướng dẫn sử dụng

1. Gắn Display Adapter vào khe AUX của RAMPS 1.4.

2. Kết nối dây EXP1 & EXP2 từ Adapter đến LCD.

3. Chú ý đúng chiều dây (vạch đỏ → Pin1).

4. Nạp firmware (ví dụ: Marlin) và bật hỗ trợ LCD:

   • #define REPRAP_DISCOUNT_SMART_CONTROLLER hoặc

   • #define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER.

5. Khởi động máy và kiểm tra hiển thị.

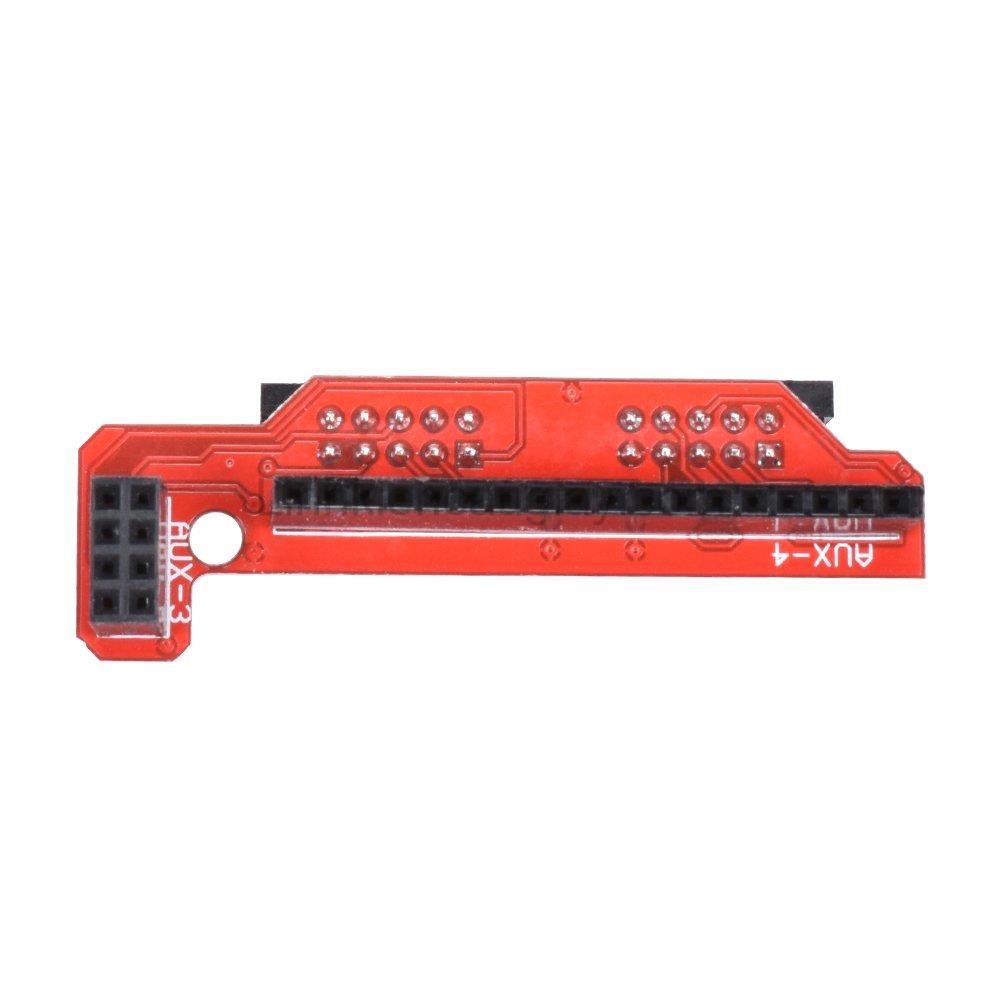

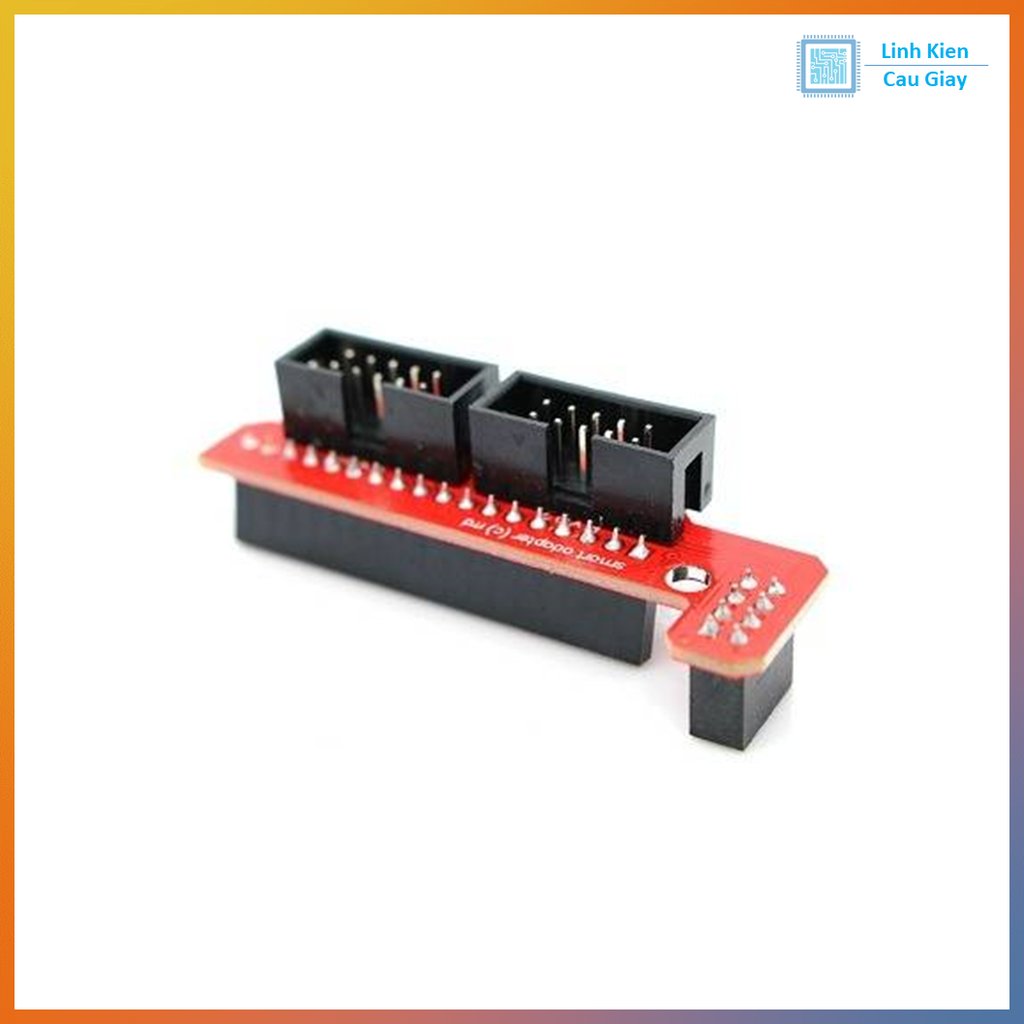

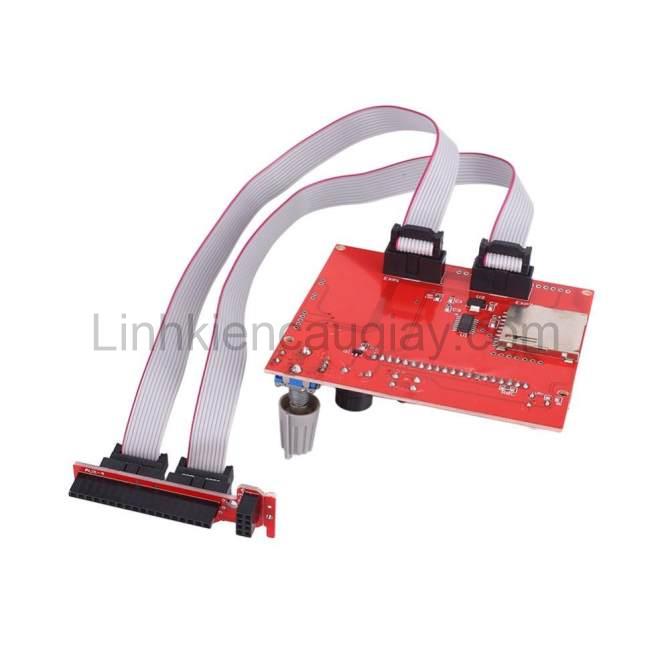

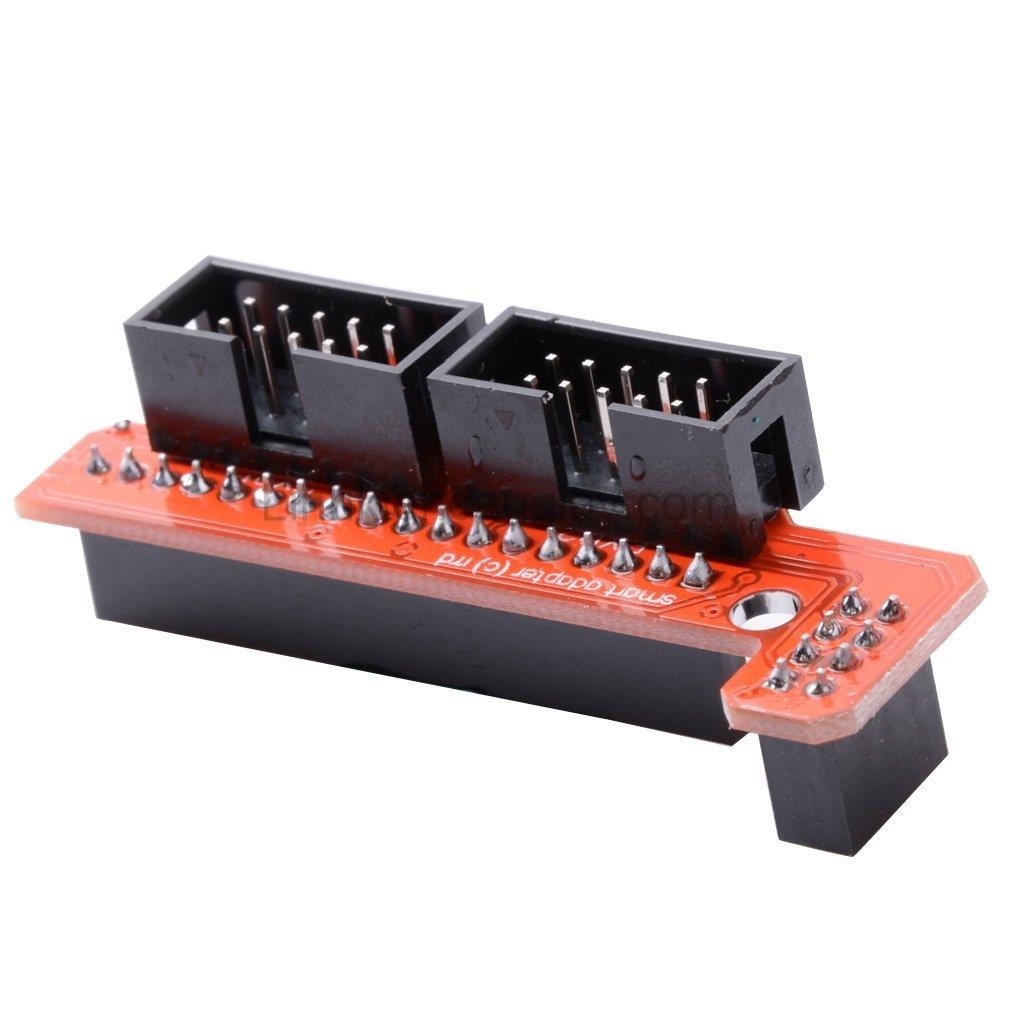

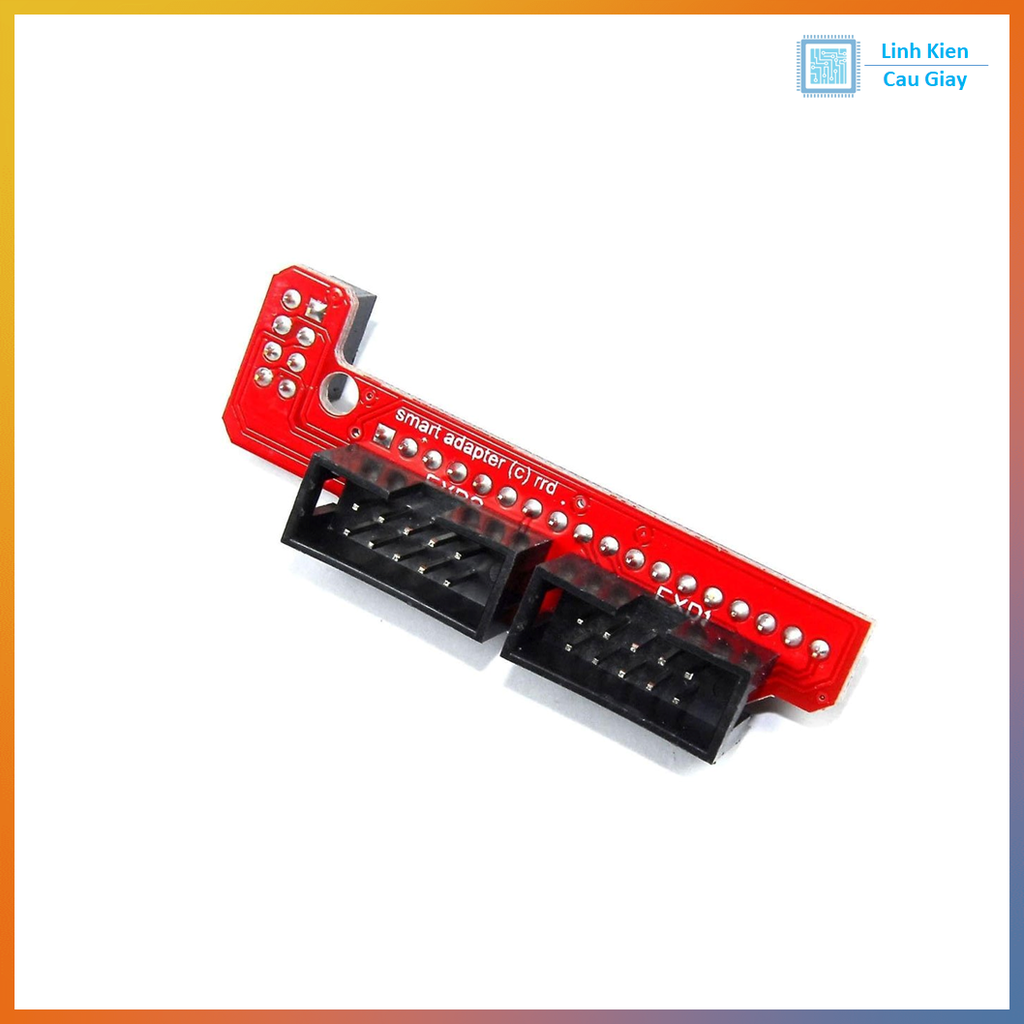

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
