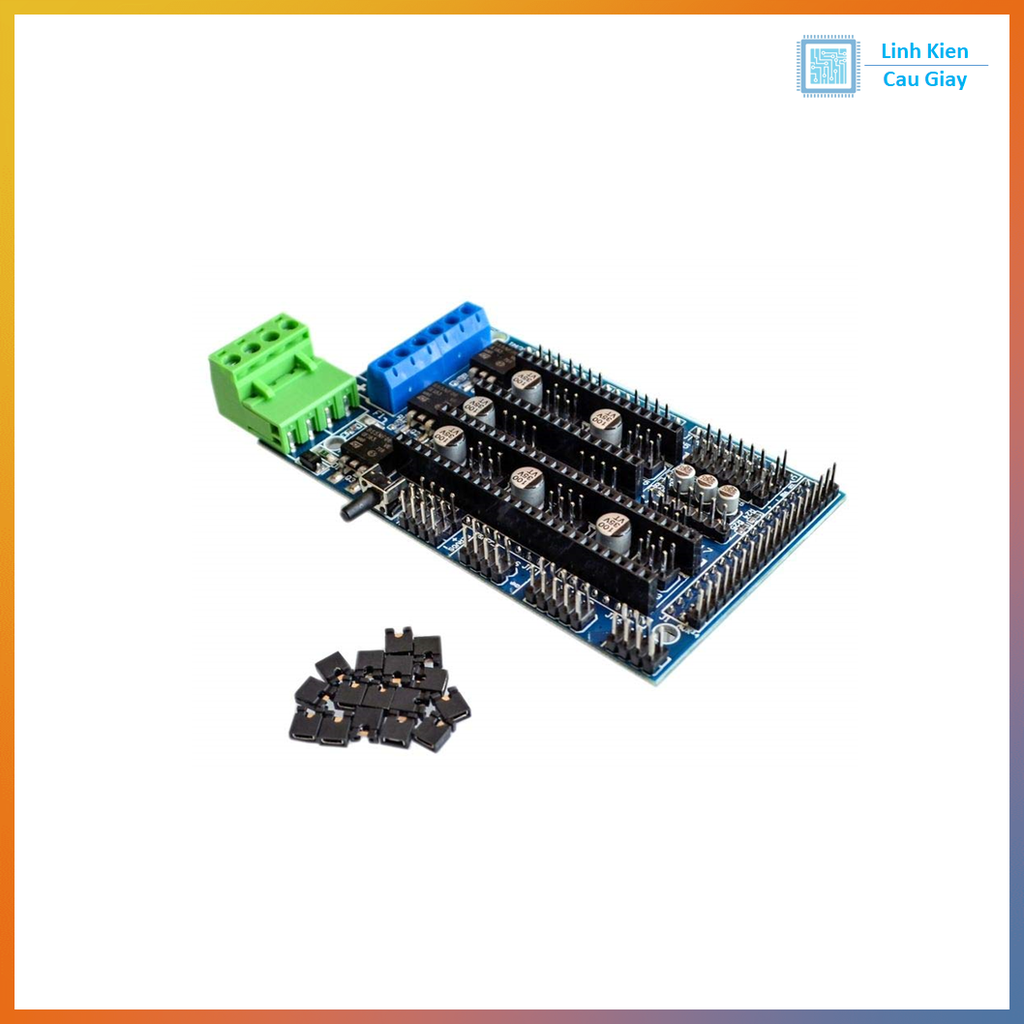

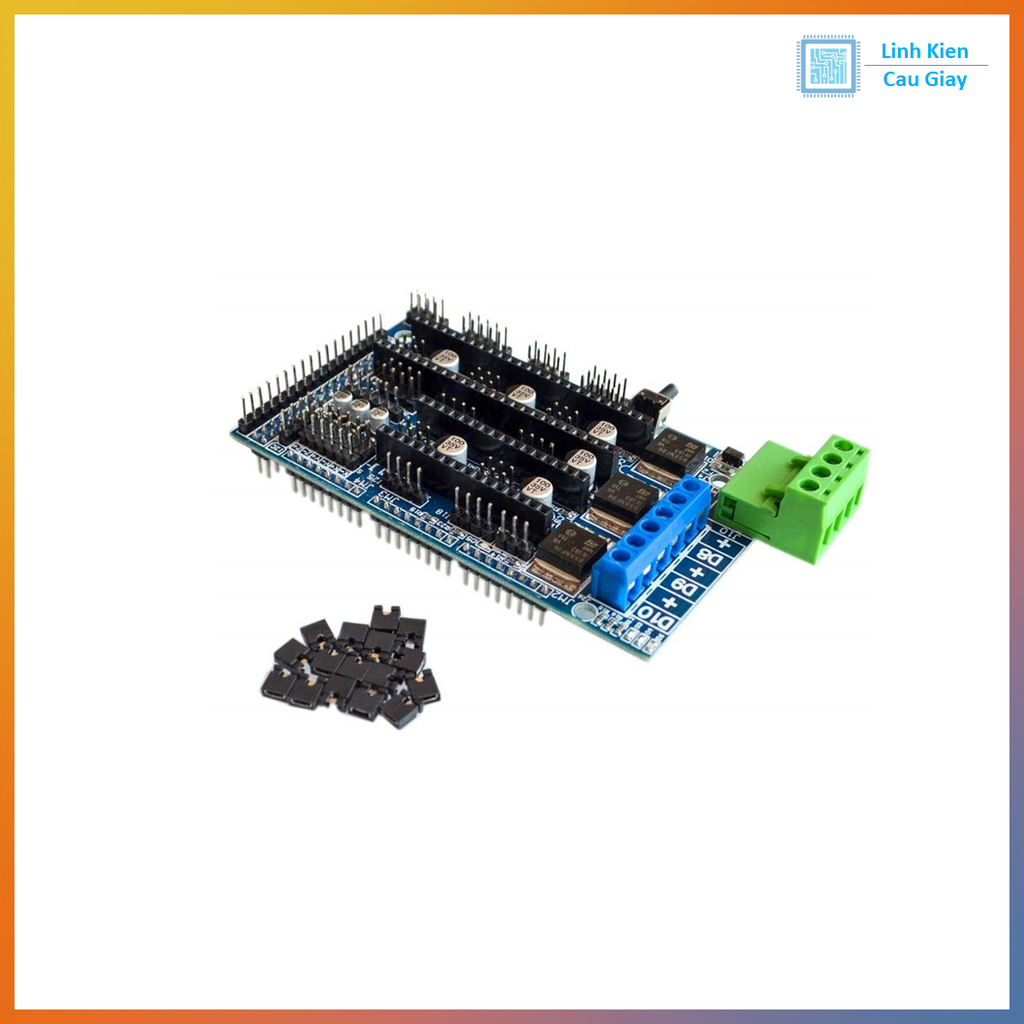

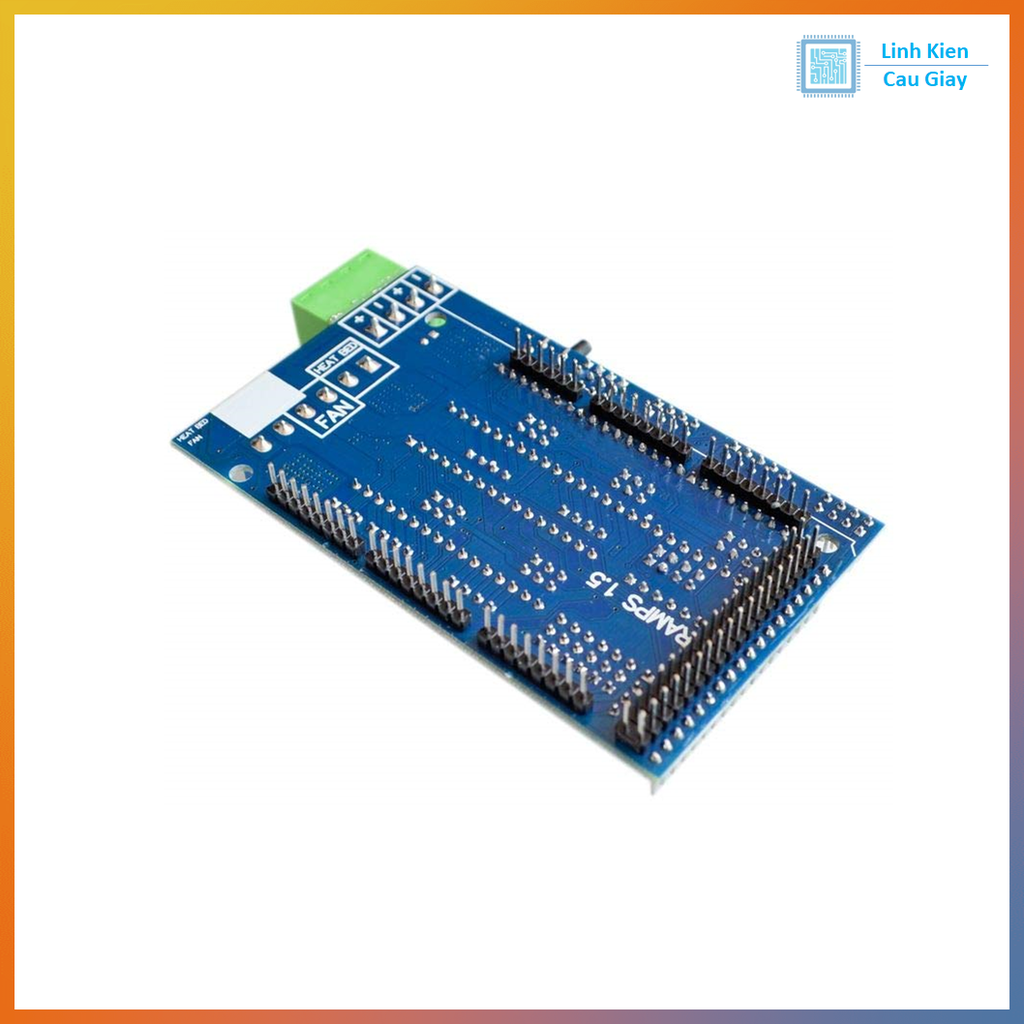

Mạch điều khiển máy in 3D RAMPS 1.5
(Mã SP:CG000310)
Thương hiệu: Chưa cập nhật
100.000₫
Mạch Điều Khiển Máy In 3D RAMPS 1.5 – Board Mở Rộng Cho Arduino Mega 2560
Mô tả sản phẩm
RAMPS 1.5 (RepRap Arduino Mega Pololu Shield) là phiên bản nâng cấp của RAMPS 1.4, được thiết kế để hoạt động cùng Arduino Mega 2560 nhằm điều khiển máy in 3D, CNC, hoặc các robot 3 trục XYZ. Mạch tích hợp các đầu nối cho driver A4988/DRV8825, motor step, cảm biến nhiệt độ, máy gia nhiệt, quạt, công tắc hành trình, và màn hình LCD 12864.
Phiên bản 1.5 cải tiến độ ổn định, mạch đồng dày hơn, các chân tiếp xúc chắc chắn hơn, tối ưu đường mạch cấp dòng cao và tản nhiệt tốt hơn, giúp hoạt động ổn định trong thời gian dài.
Ứng dụng
-
Máy in 3D RepRap Prusa i3, Ender 3 custom
-
Máy CNC mini, máy khắc laser
-
Robot tự chế 3 trục XYZ
-
Hệ thống điều khiển chuyển động chính xác
-
Nghiên cứu học tập lập trình điều khiển máy in 3D
Sơ đồ chân
|
Cổng kết nối |
Mô tả |
|---|---|
|
X, Y, Z, E0, E1 |
Khe cắm driver stepper (A4988/DRV8825) |
|
Endstop X/Y/Z |
Kết nối công tắc hành trình |
|
Heated Bed (HB) |
Điều khiển bàn nhiệt |
|
Extruder Heater (E0, E1) |
Điều khiển đầu đùn |
|
Thermistor T0, T1, T2 |
Đầu vào cảm biến nhiệt độ |
|
Fan |
Quạt làm mát |
|
Power IN |
Cấp nguồn 12–24V DC |
|
LCD / SD |
Kết nối màn hình LCD 12864, Reprap Smart Controller |
⚠️ Lưu ý: RAMPS 1.5 chỉ hoạt động khi gắn trên Arduino Mega 2560.
Thông số kĩ thuật
|
Thông số |
Giá trị |
|---|---|
|
Tên sản phẩm |
RAMPS 1.5 |
|
Điện áp hoạt động |
12V – 24V DC |
|
Tương thích |
Arduino Mega 2560 R3 |
|
Số driver hỗ trợ |
5 (X, Y, Z, E0, E1) |
|
Tích hợp |
Cầu chì bảo vệ, diode flyback, MOSFET công suất |
|
Cảm biến nhiệt |
3 kênh (NTC 100K) |
|
Kích thước |
~101mm x 60mm |
|
Chất liệu PCB |
FR4 2 lớp, mạch đồng dày chống nóng |
|
Màu PCB |
Đỏ / xanh tùy đợt sản xuất |
Hướng dẫn sử dụng
-
Gắn RAMPS 1.5 lên Arduino Mega 2560 đúng chiều.
-
Cắm các driver stepper (A4988 hoặc DRV8825) vào khe tương ứng (chú ý đúng chiều VCC-GND).
-
Kết nối motor step, cảm biến nhiệt, quạt, máy gia nhiệt, công tắc hành trình theo sơ đồ chân.
-
Cấp nguồn 12V hoặc 24V vào cổng nguồn bằng đầu nối vít.
-
Tải firmware Marlin hoặc Repetier vào Arduino Mega và cấu hình phù hợp.
-
Kết nối máy in với máy tính hoặc LCD 12864 để điều khiển.
✅ Khuyến nghị: Nên kiểm tra điện áp tại chân driver và điều chỉnh Vref trước khi chạy.
