Đầu DB Đực Cái chân hàn thẳng DB9, DB15, DB25, DB37

Mô tả sản phẩm

Đầu DB (D-Sub connector) loại đực và cái, chân hàn thẳng, thích hợp cho việc gắn trực tiếp lên mạch in (PCB) hoặc hàn dây. Vỏ kim loại chắc chắn, chống nhiễu điện từ (EMI), phần tiếp điểm làm bằng hợp kim đồng mạ niken giúp truyền tín hiệu ổn định. Có nhiều chuẩn: DB9 (9 chân), DB15 (15 chân), DB25 (25 chân), DB37 (37 chân) để lựa chọn theo nhu cầu.

Ứng dụng

• Kết nối chuẩn RS232, RS422, RS485, CAN bus.

• Máy tính, thiết bị ngoại vi, máy in công nghiệp, máy CNC.

• Ứng dụng trong đo lường, thiết bị tự động hóa, robot.

• DIY, nghiên cứu và sản xuất mạch điện tử.

Sơ đồ chân

   DB9 Male (Đực)              DB9 Female (Cái)
   -----------------           -----------------
   1  2  3  4  5               1  2  3  4  5
    6  7  8  9                  6  7  8  9

1: DCD       2: RXD       3: TXD
4: DTR       5: GND       6: DSR
7: RTS       8: CTS       9: RI

Thông số kĩ thuật

• Loại: Đầu nối DB Đực & Cái, chuẩn D-Sub.

• Kiểu: Chân hàn thẳng (PCB hoặc hàn dây).

• Số chân: DB9 / DB15 / DB25 / DB37.

• Khoảng cách chân: 2.77 mm (chuẩn D-Sub).

• Kích thước tham khảo DB9: 30.8 × 12.5 mm, lỗ bắt vít Ø3.05 mm.

• Vật liệu: Vỏ kim loại, lõi nhựa cách điện xanh, chân đồng mạ niken.

• Dòng định mức: 3A ~ 5A.

• Độ bền: > 500 lần cắm/rút.

Hướng dẫn sử dụng

• Chọn loại đầu DB phù hợp (DB9, DB15, DB25, DB37).

• Hàn dây hoặc gắn trực tiếp vào PCB.

• Đấu nối chính xác theo sơ đồ chân để tránh lỗi tín hiệu.

• Cố định đầu nối bằng ốc vít khi lắp vào thiết bị.

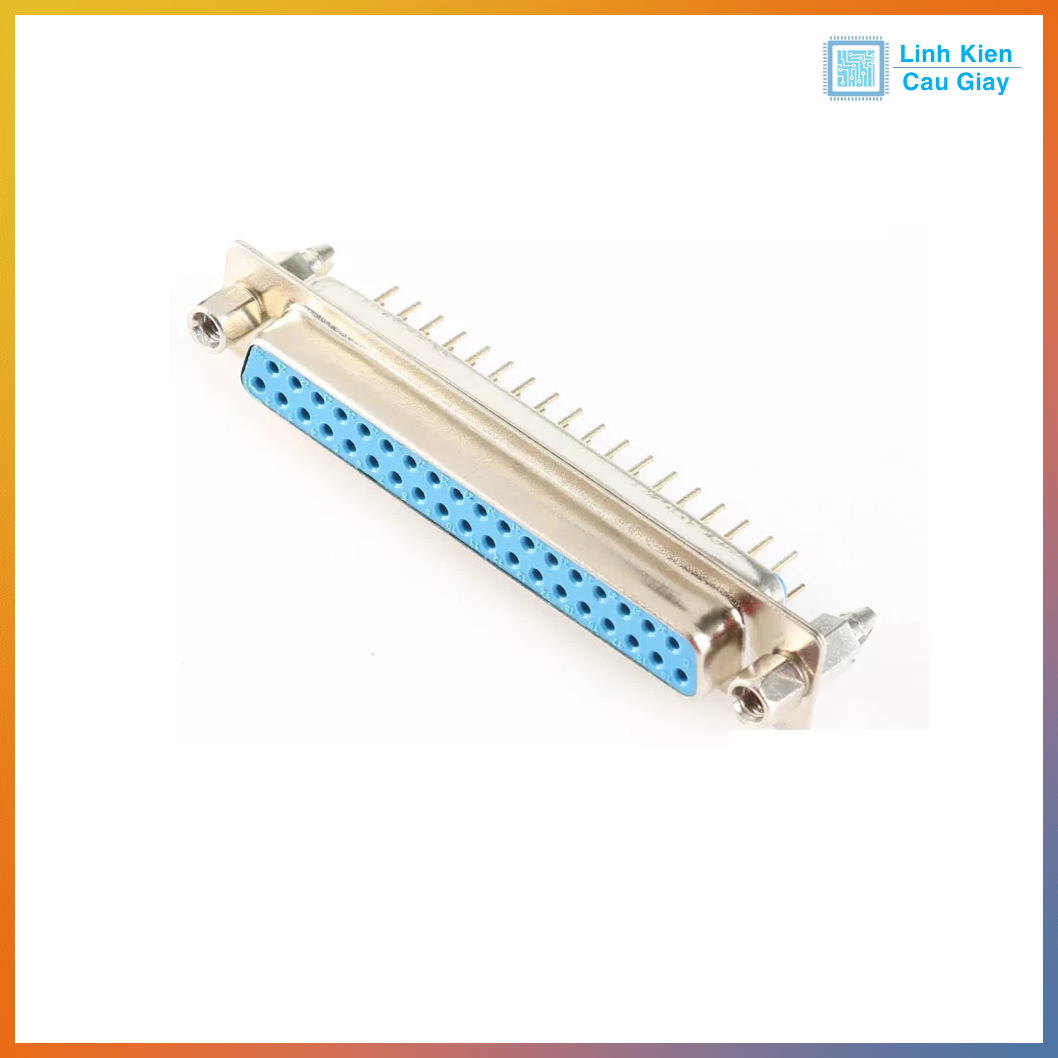

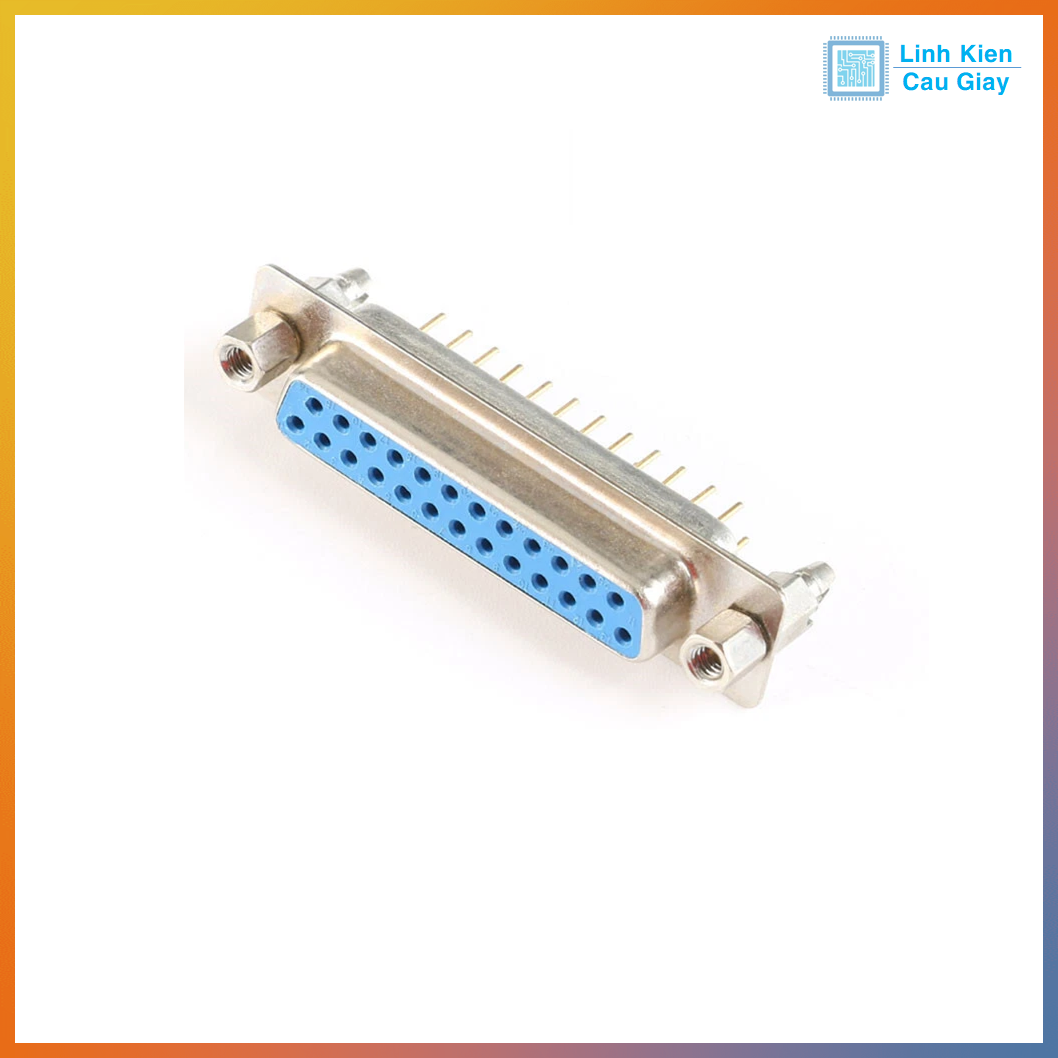

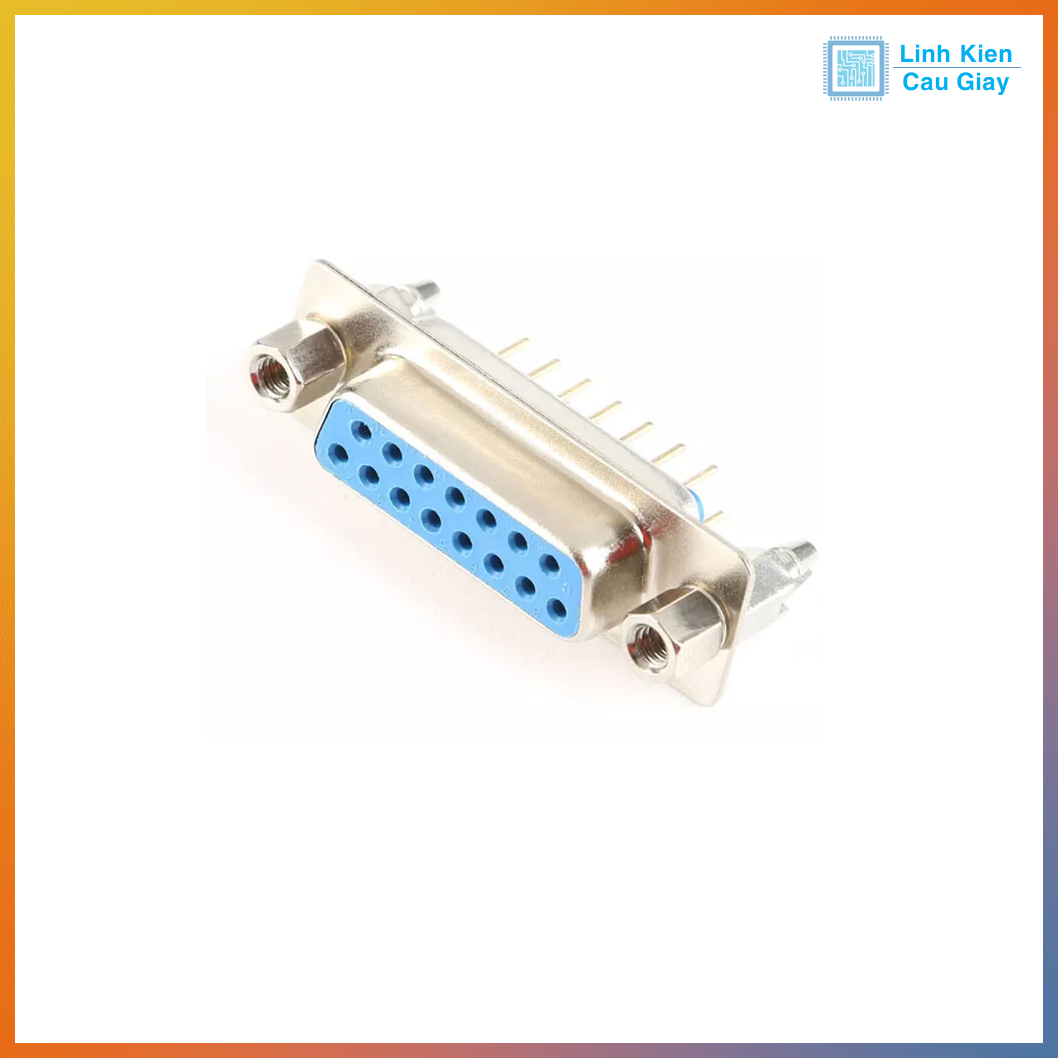

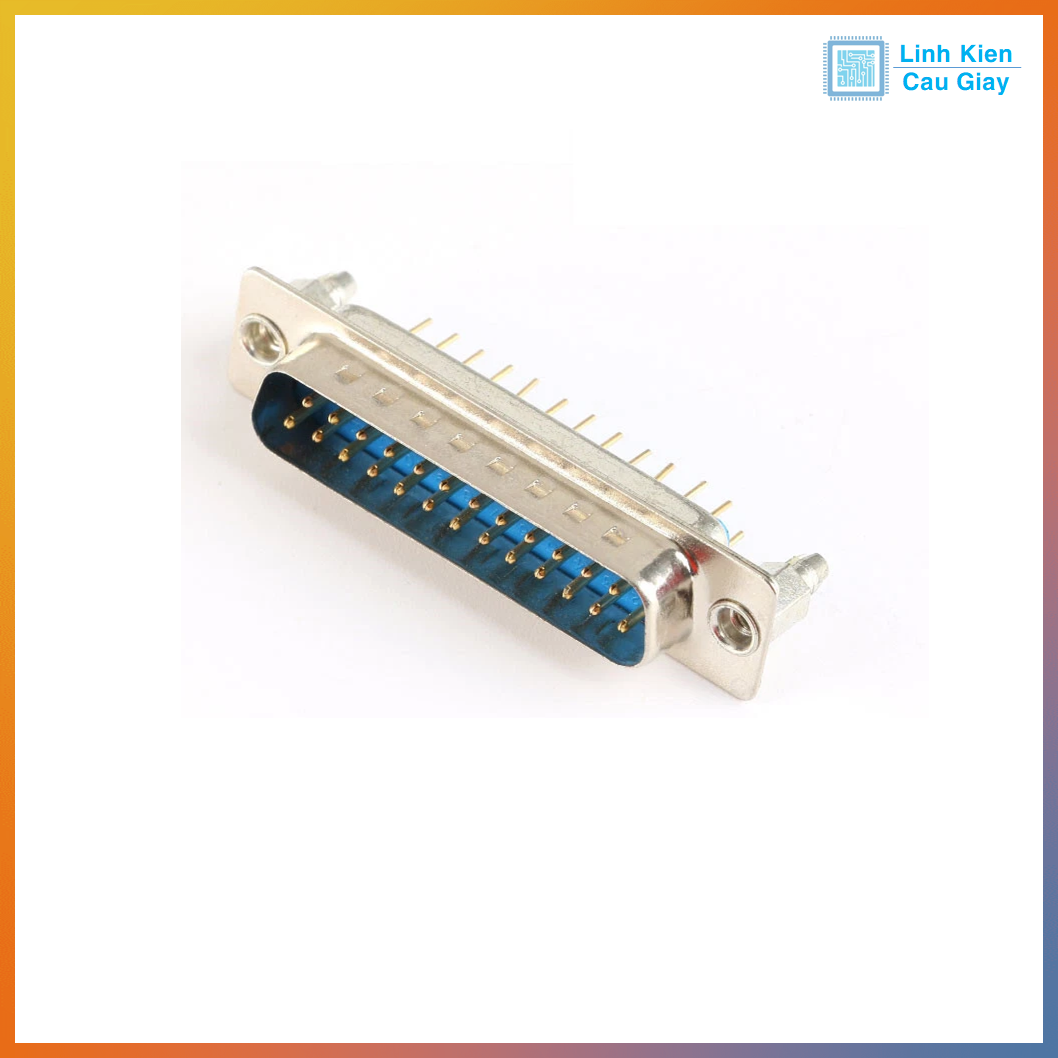

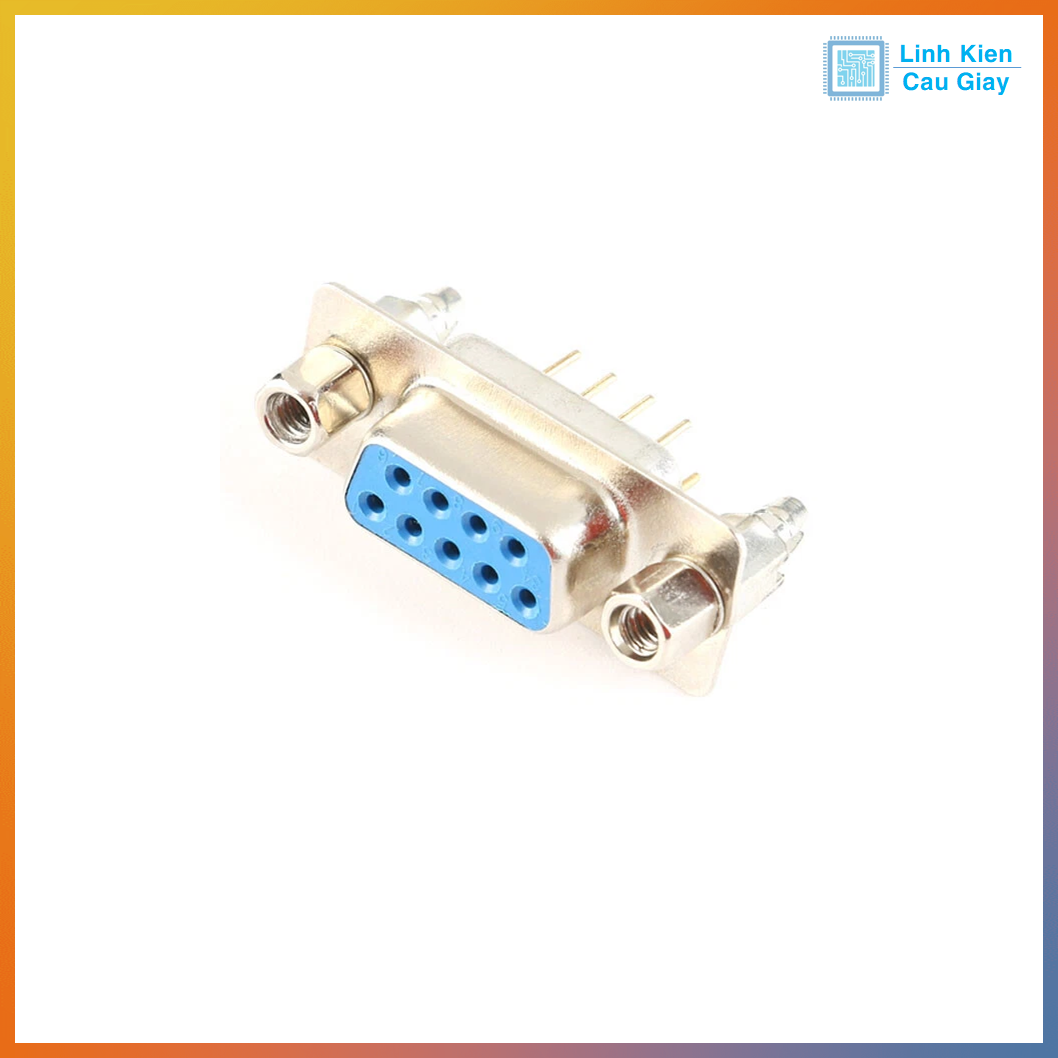

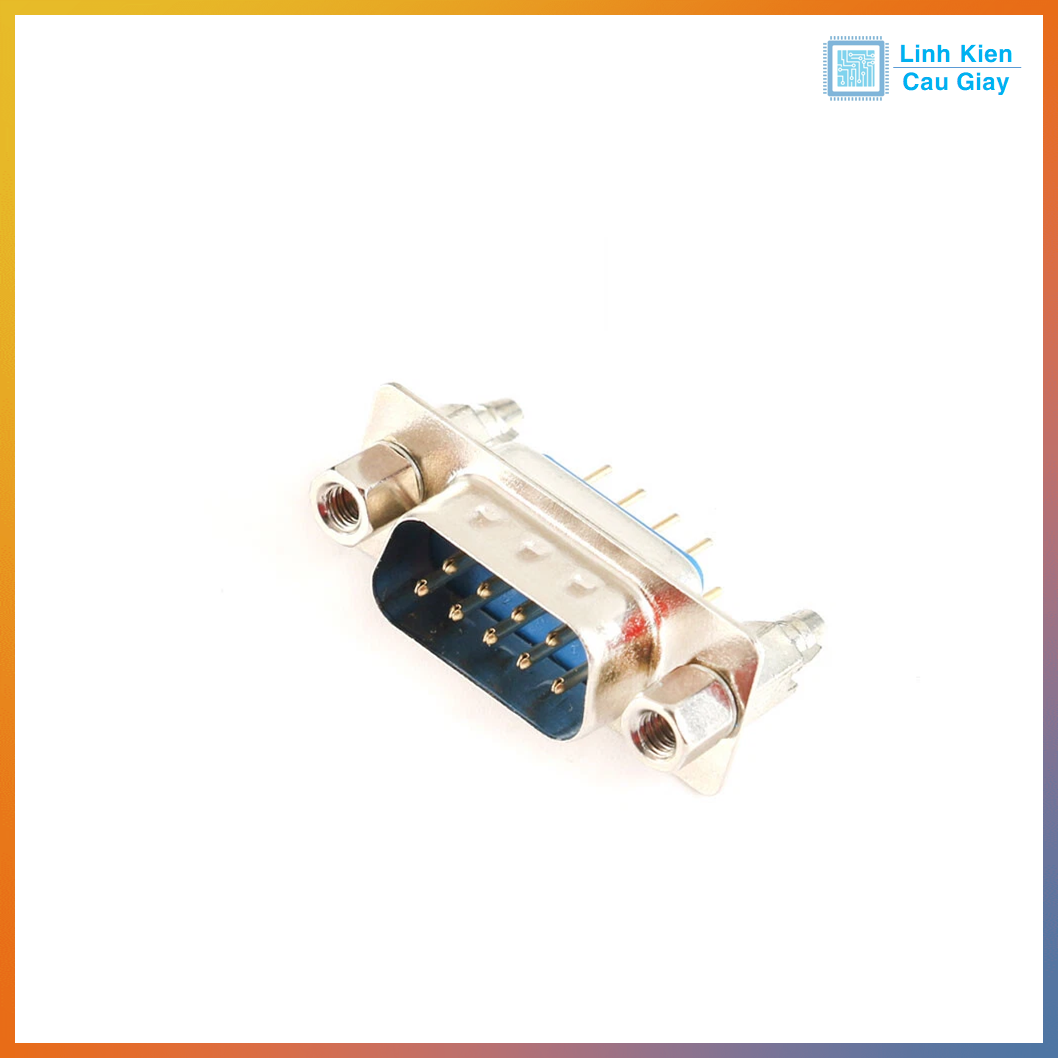

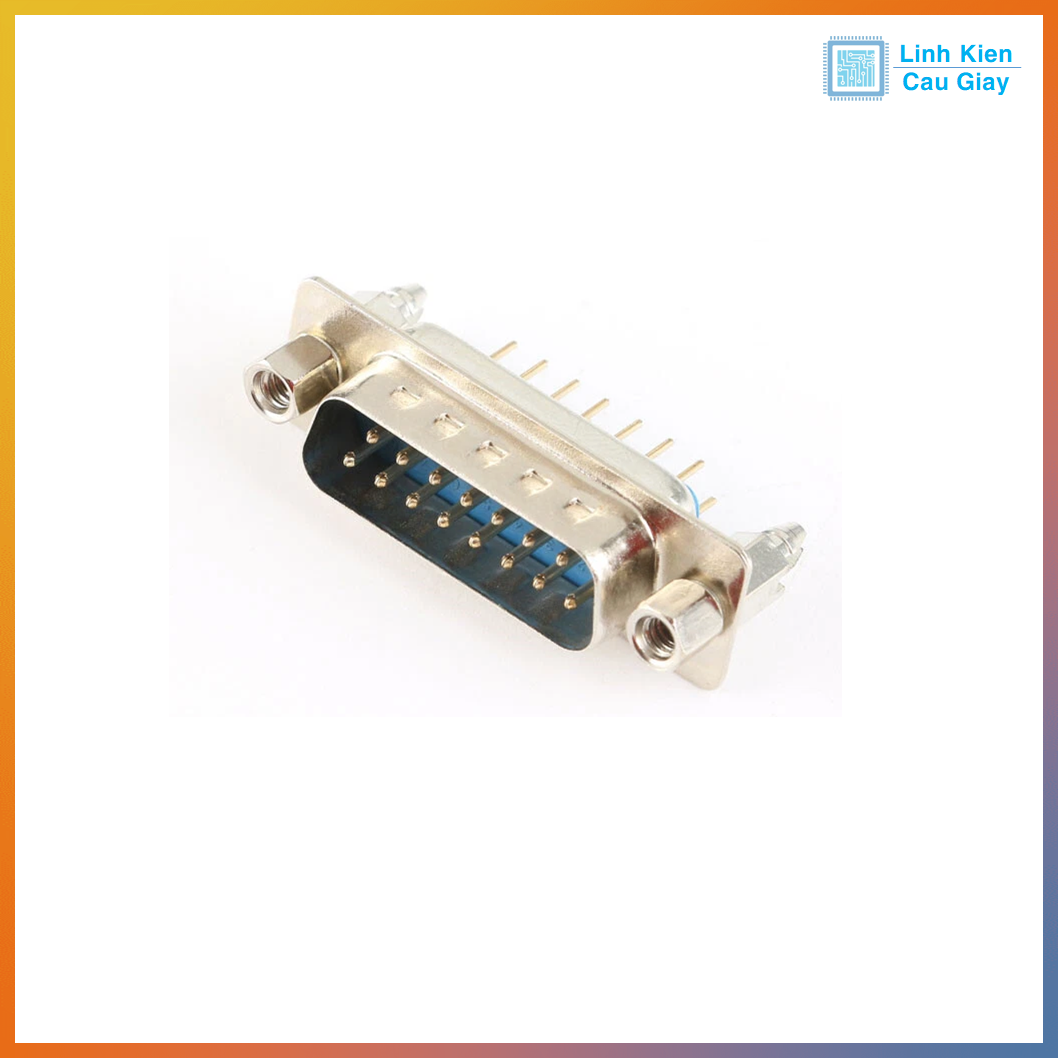

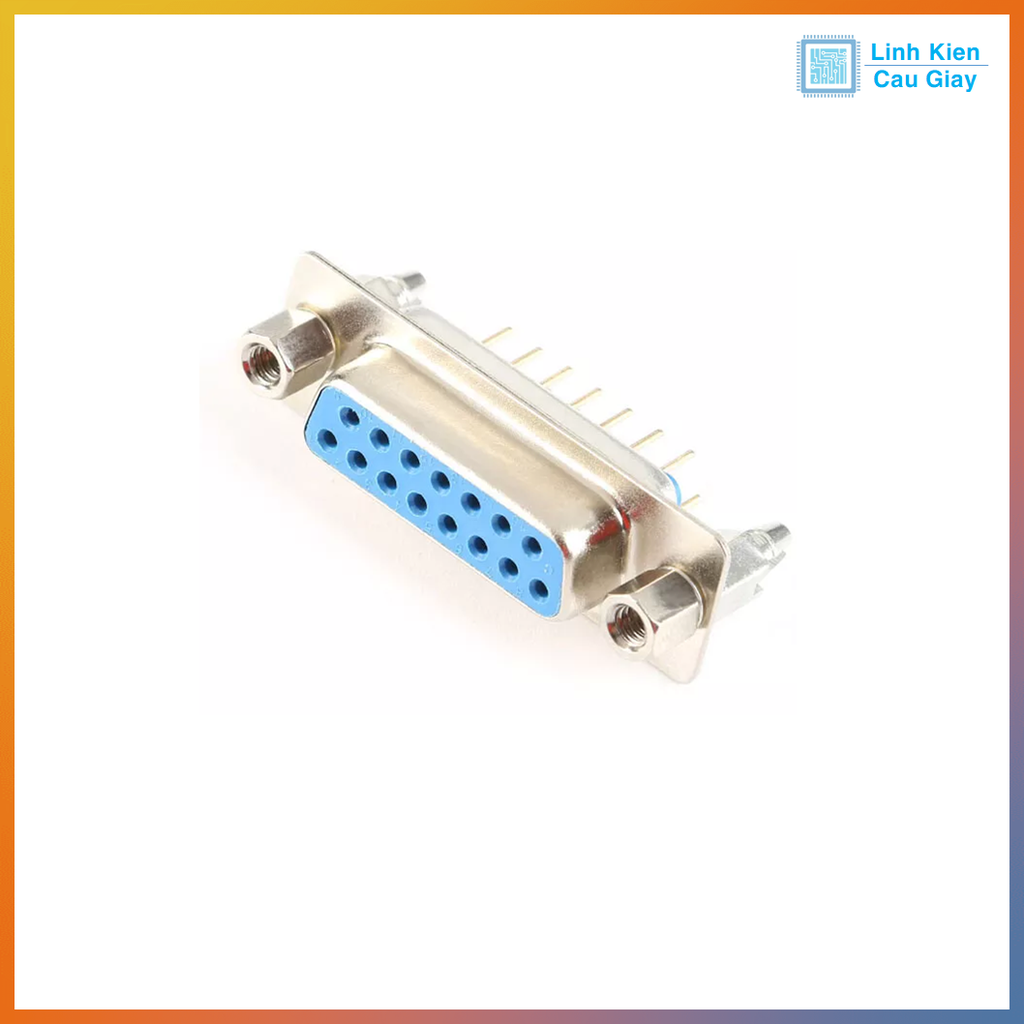

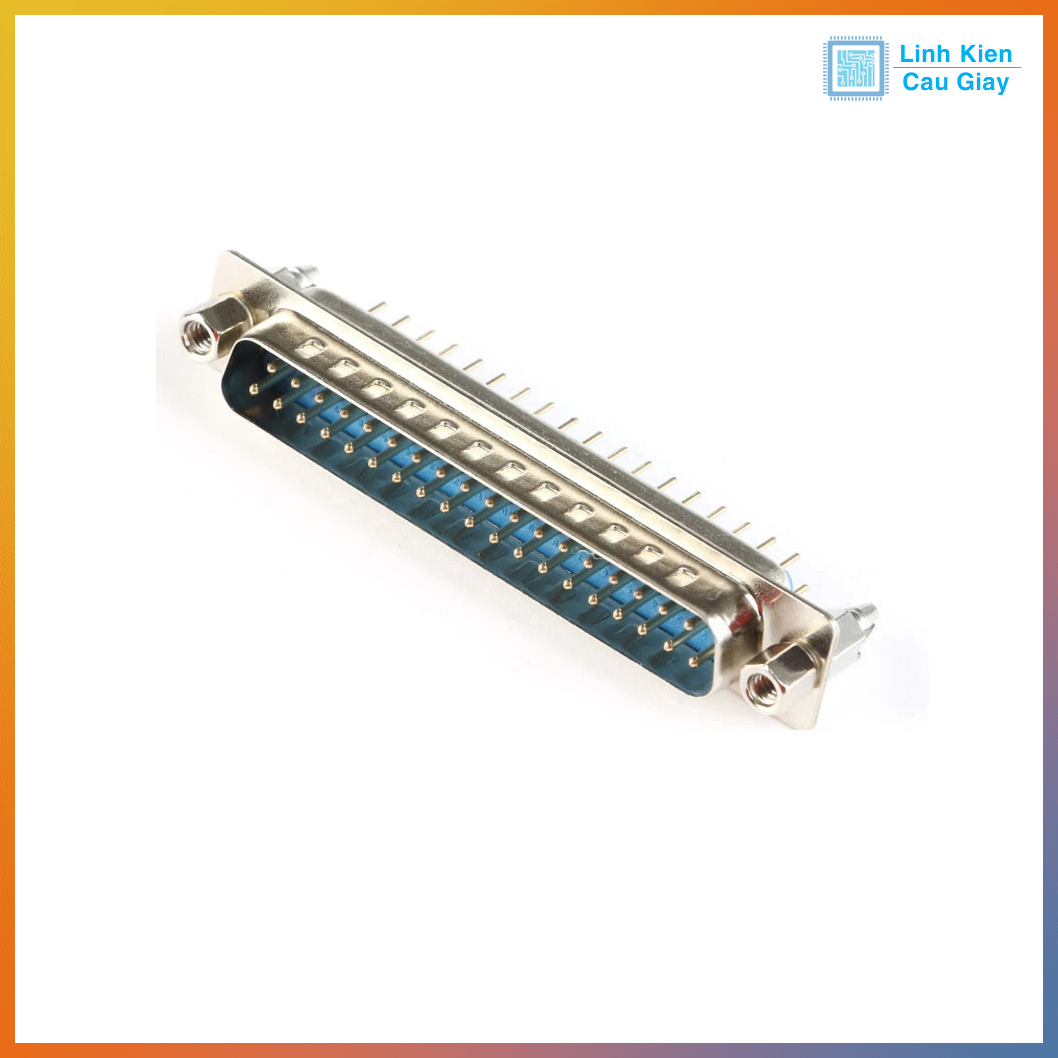

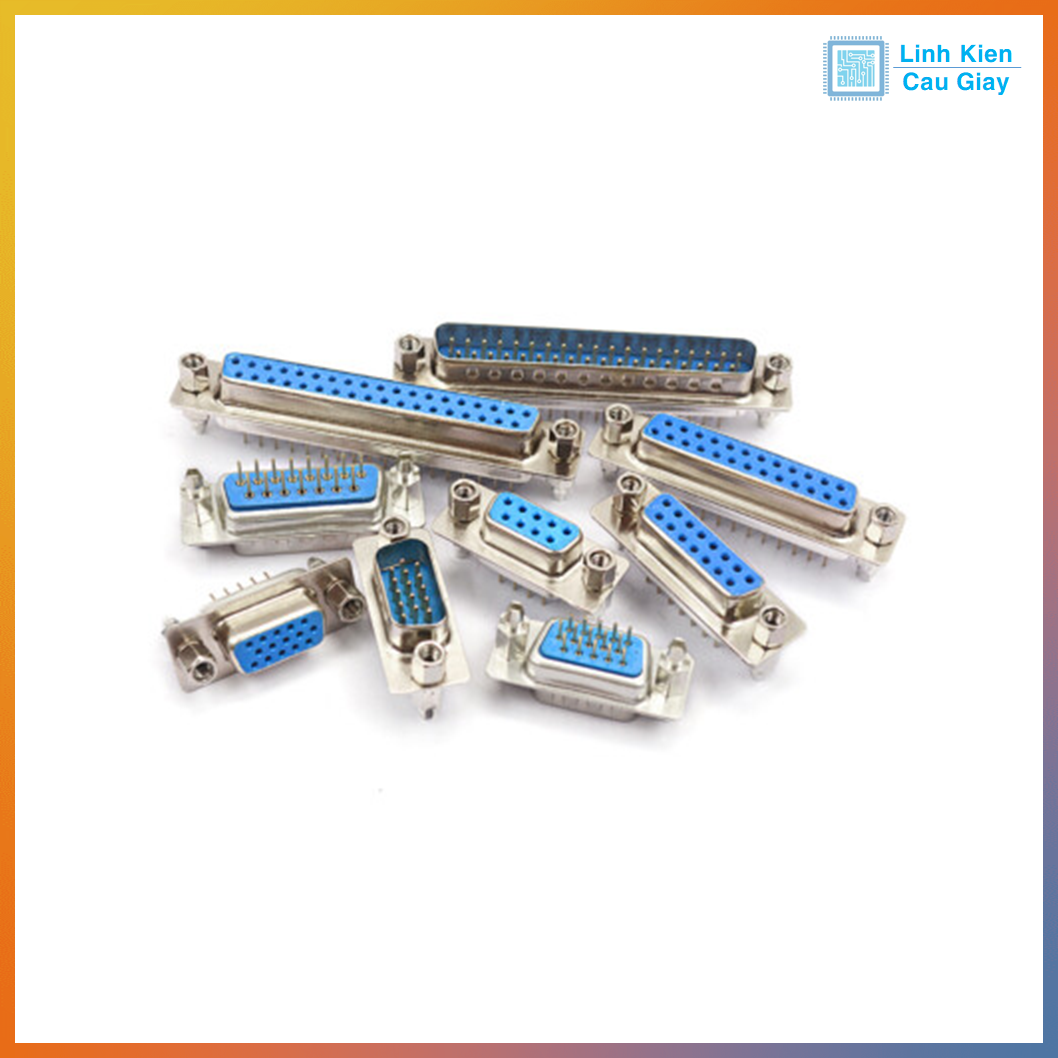

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
