Jack DC cái DC007B 2.5mm

(Mã SP:PVN5595)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

5.000₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Jack DC cái DC007B 2.5mm

Mô tả sản phẩm

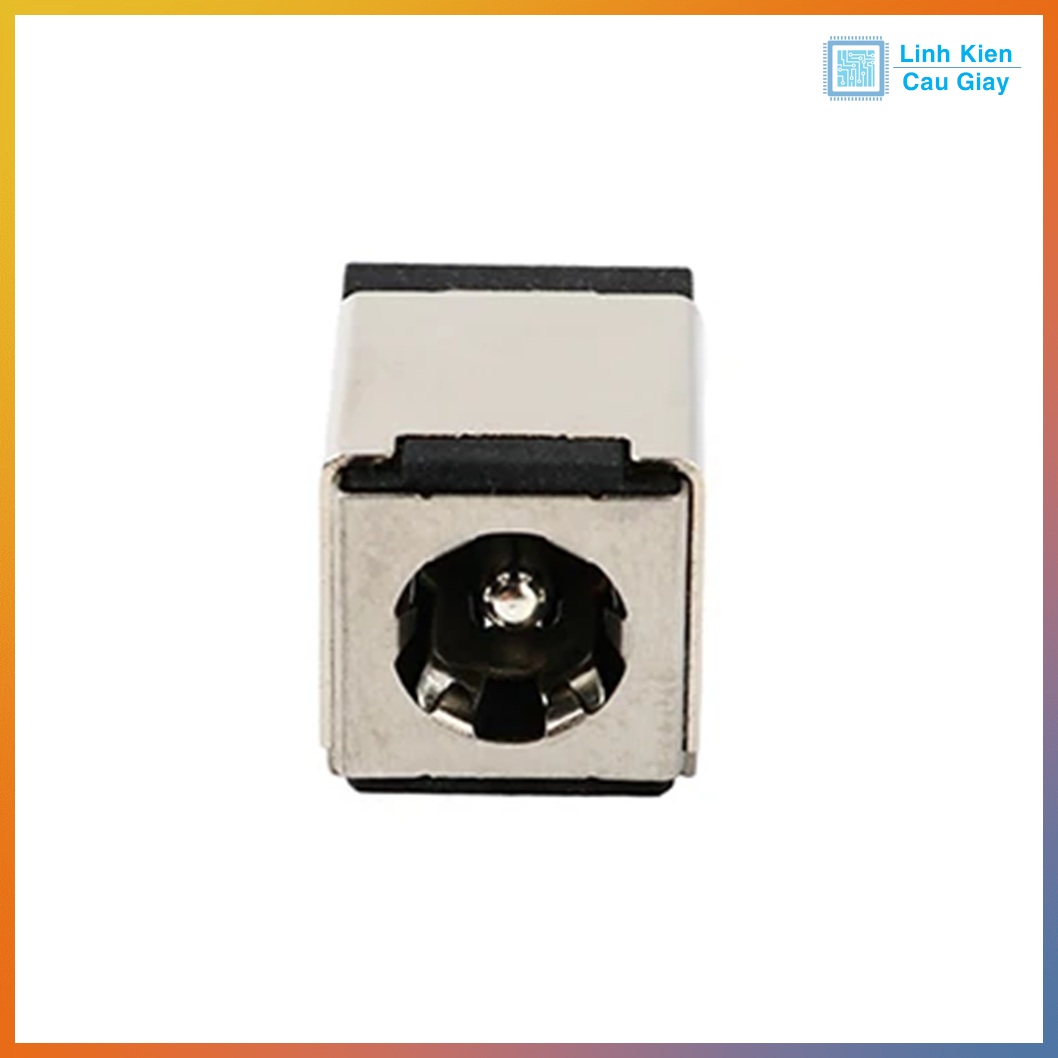

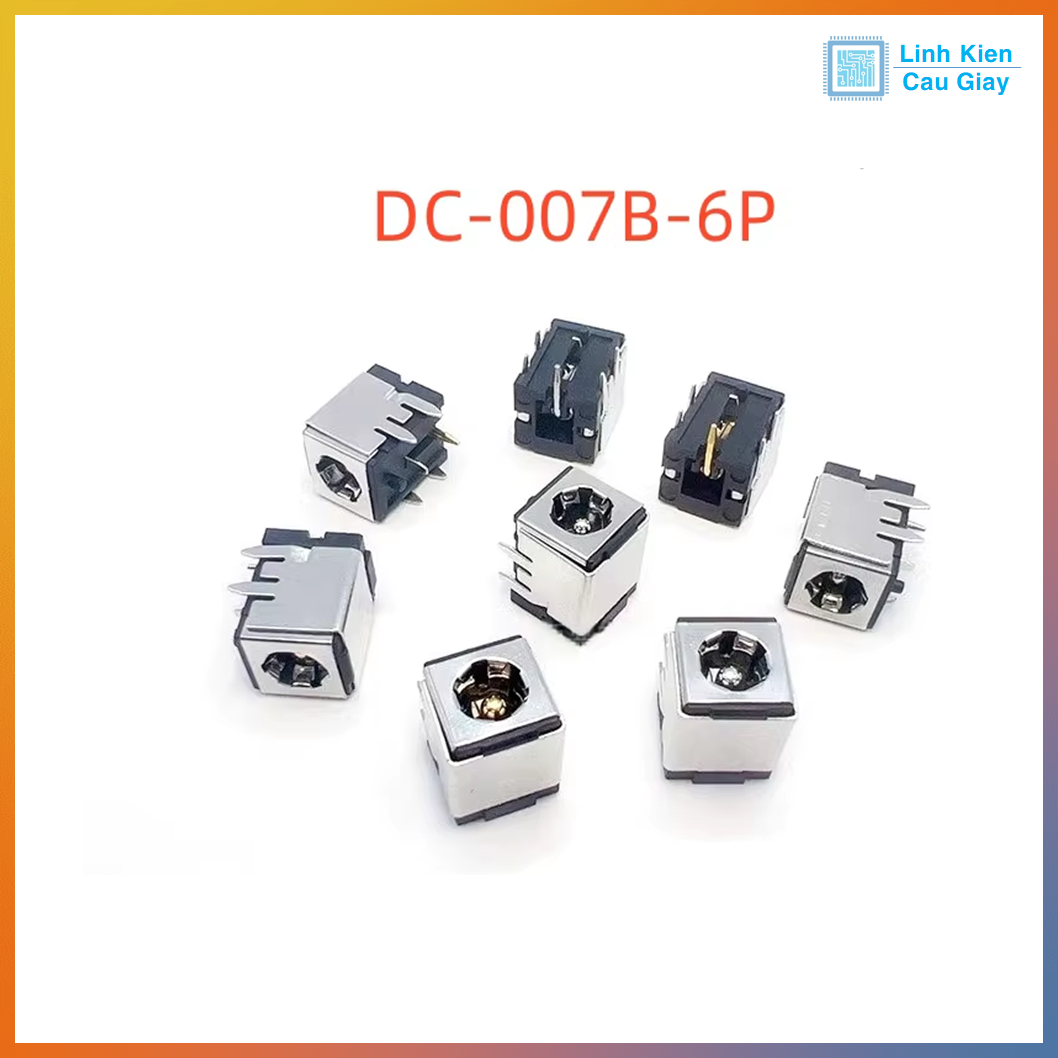

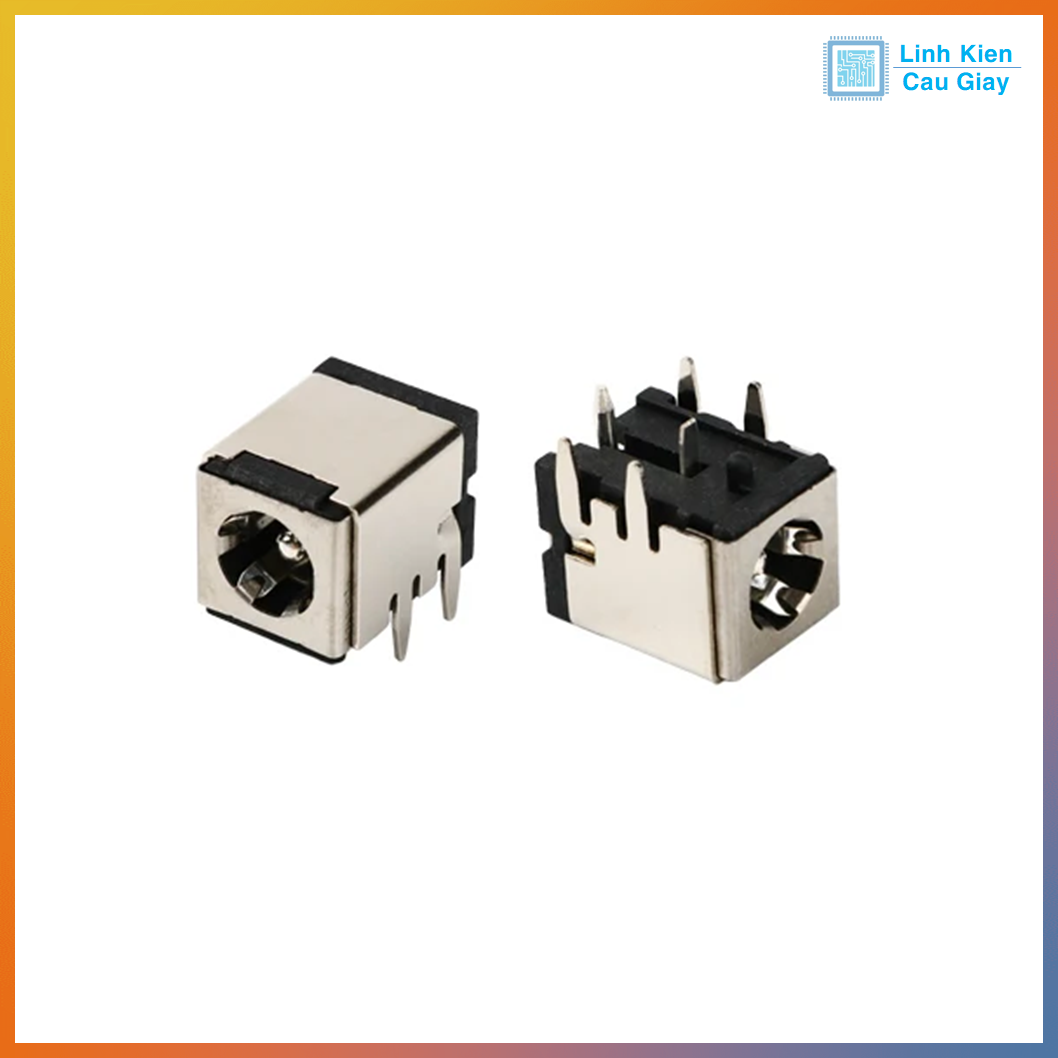

Jack DC cái DC007B 2.5mm là loại đầu cắm nguồn DC chuẩn đường kính trong 2.5mm, đường kính ngoài 5.5mm – sử dụng phổ biến trong laptop, router, thiết bị dân dụng và camera.

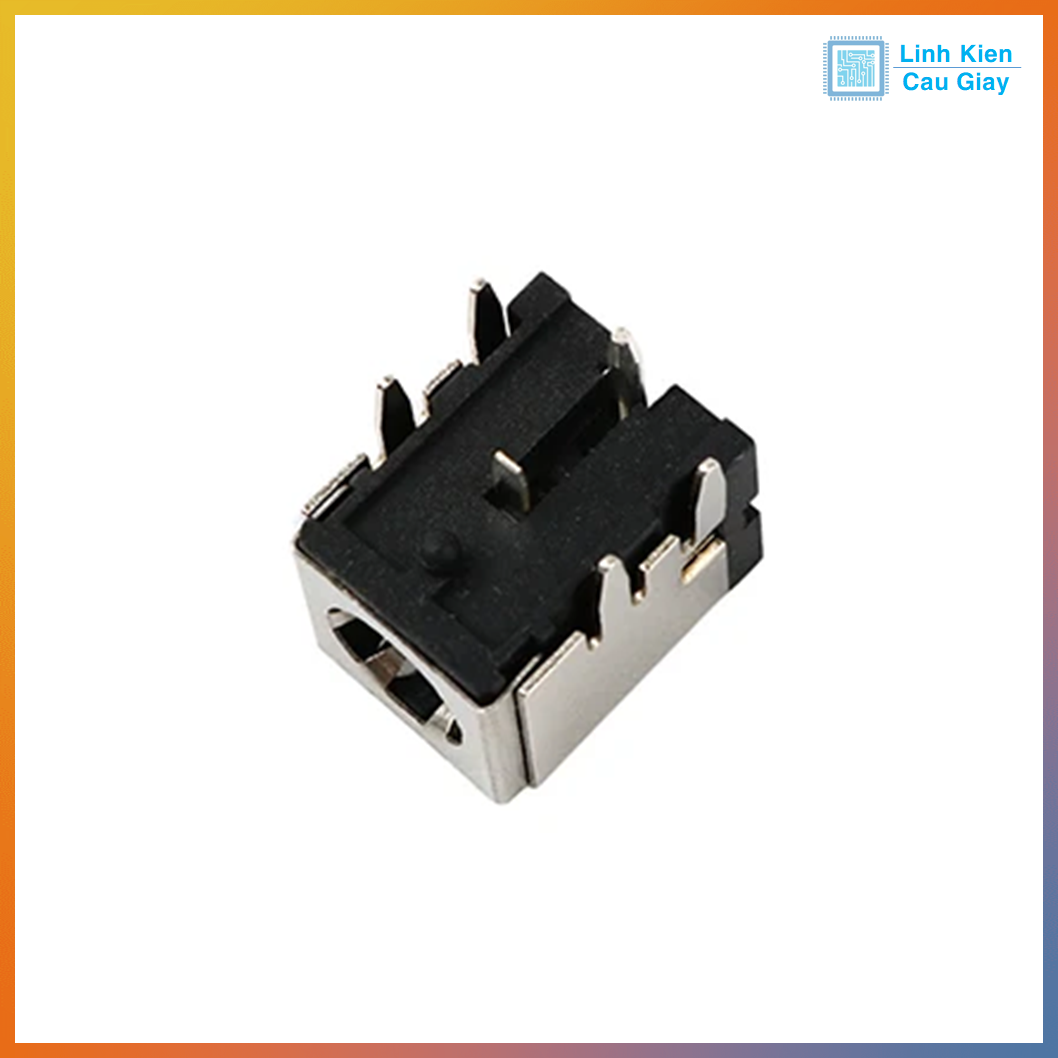

Sản phẩm có 3 chân hàn: 1 chân tín hiệu dương, 1 chân âm vỏ ngoài và 1 chân cơ khí giữ cố định.
Với thiết kế dạng cắm trên bo mạch (PCB), Jack DC007B mang lại kết nối chắc chắn, chống lỏng lẻo và đảm bảo tiếp xúc điện tốt.

Ứng dụng

💻 Nguồn cấp cho mainboard laptop, notebook
📷 Camera an ninh dân dụng, đầu ghi hình DVR
📶 Router, modem WiFi, thiết bị phát sóng 5V–12V
📟 Máy đo công nghiệp, thiết bị y tế dân dụng
🛠️ Thiết bị điện dân dụng như đèn bàn, máy hút ẩm mini, ổ cắm thông minh
🔌 Các bộ nguồn adapter loại chuẩn DC 5.5mm x 2.5mm

Sơ đồ chân

Thông số kĩ thuật

Thông số	Giá trị
Mã sản phẩm	DC007B
Loại	Jack DC cái gắn PCB
Đường kính ngoài	5.5mm
Đường kính lõi trong	2.5mm
Số chân	3 chân (tín hiệu + cơ khí)
Dạng lắp	Chân cắm PCB, không ren
Điện áp hoạt động	5V–24V DC
Dòng điện chịu tải	Tối đa 5A (thực tế khuyên dùng 2~3A)
Chất liệu vỏ	Nhựa ABS chống nhiệt
Chất liệu tiếp điểm	Đồng mạ Niken chống oxy hóa
Tuổi thọ cắm/rút	Trên 5.000 lần

Hướng dẫn sử dụng

Hàn jack vào mạch chính theo đúng sơ đồ cực tính
Sử dụng adapter đầu đực 5.5 x 2.5mm để cấp nguồn vào
Kiểm tra điện áp ra bằng đồng hồ số nếu cần đảm bảo an toàn trước khi kết nối thiết bị chính
Tránh sử dụng nguồn 2.1mm, vì không khít lỗ trung tâm → dễ tiếp xúc kém hoặc đánh lửa
