Đầu nối DB9 kèm vỏ nhựa

Mô tả sản phẩm

Đầu nối DB9 (còn gọi là cổng COM, RS232) dạng đực – cái kèm vỏ nhựa bảo vệ, dùng phổ biến trong các mạch truyền thông, máy tính công nghiệp, máy CNC, thiết bị đo lường. Sản phẩm có chất lượng cao, tiếp điểm chắc chắn, giúp tín hiệu ổn định, dễ dàng lắp đặt và thay thế. Vỏ nhựa đi kèm giúp bảo vệ chân cắm, tránh gãy, chạm chập và tăng tính thẩm mỹ.

Ứng dụng

• Kết nối cổng COM (RS232) giữa máy tính và thiết bị ngoại vi.

• Dùng trong robot, máy CNC, máy in công nghiệp, thiết bị đo lường, PLC.

• Thay thế hoặc tự chế dây tín hiệu DB9 theo nhu cầu.

• Ứng dụng trong học tập, nghiên cứu, DIY mạch truyền thông nối tiếp.

Sơ đồ chân

   DB9 Male (Đực)              DB9 Female (Cái)
   -----------------           -----------------
   1  2  3  4  5               1  2  3  4  5
    6  7  8  9                  6  7  8  9

1: DCD       2: RXD       3: TXD
4: DTR       5: GND       6: DSR
7: RTS       8: CTS       9: RI


Thông số kĩ thuật

• Chuẩn: DB9 (9 pin)

• Loại: Đực (Male) và Cái (Female)

• Vật liệu chân: Hợp kim đồng mạ niken/chống gỉ

• Vỏ nhựa: ABS cứng, có ốc cố định

• Dùng được cho dây nhiều lõi (≤ 1mm²)

• Kiểu kết nối: Hàn trực tiếp vào chân connector

Hướng dẫn sử dụng

• Chọn loại đầu nối (Đực hoặc Cái) phù hợp.

• Hàn dây tín hiệu theo sơ đồ chân RS232 chuẩn.

• Lắp dây vào vỏ nhựa, siết ốc cố định.

• Kết nối hai đầu đực – cái hoặc cắm trực tiếp vào thiết bị.

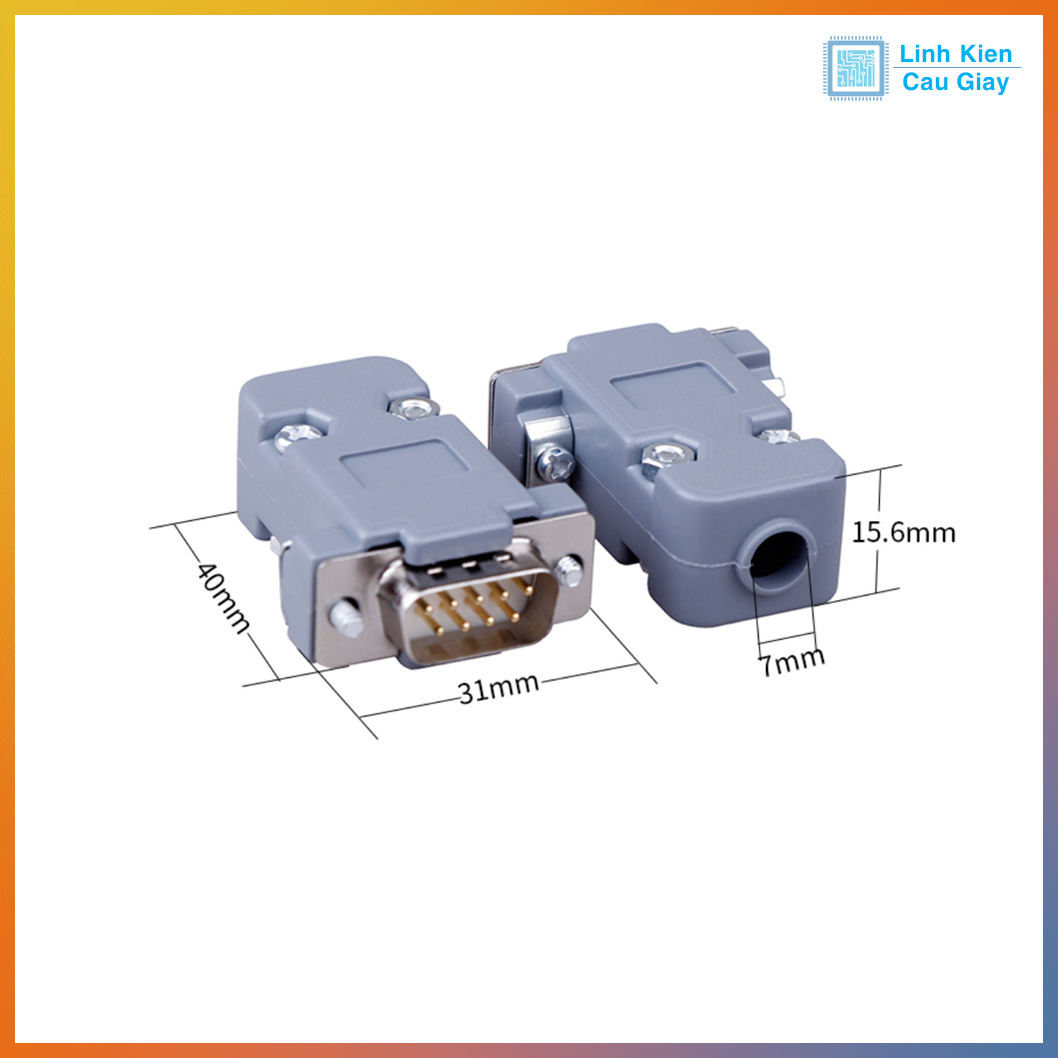

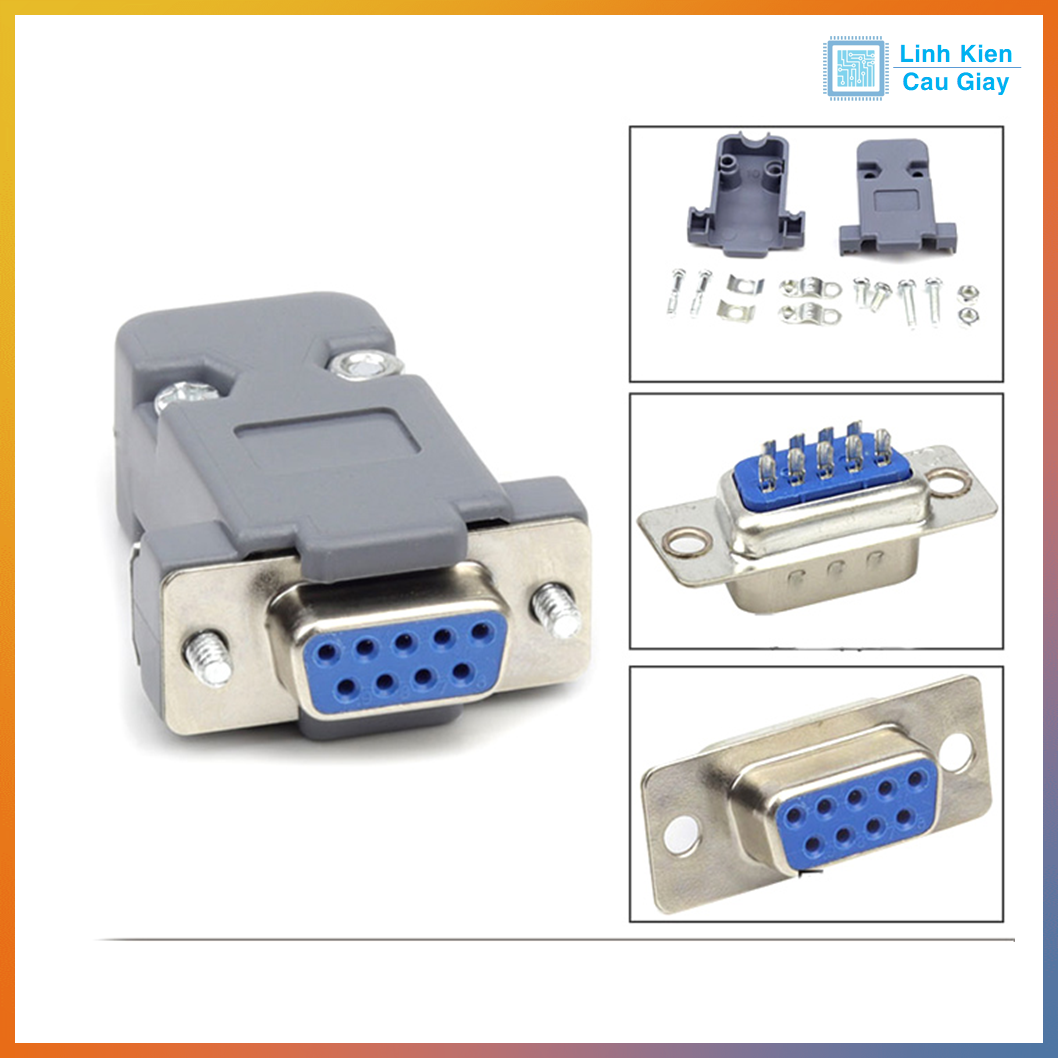

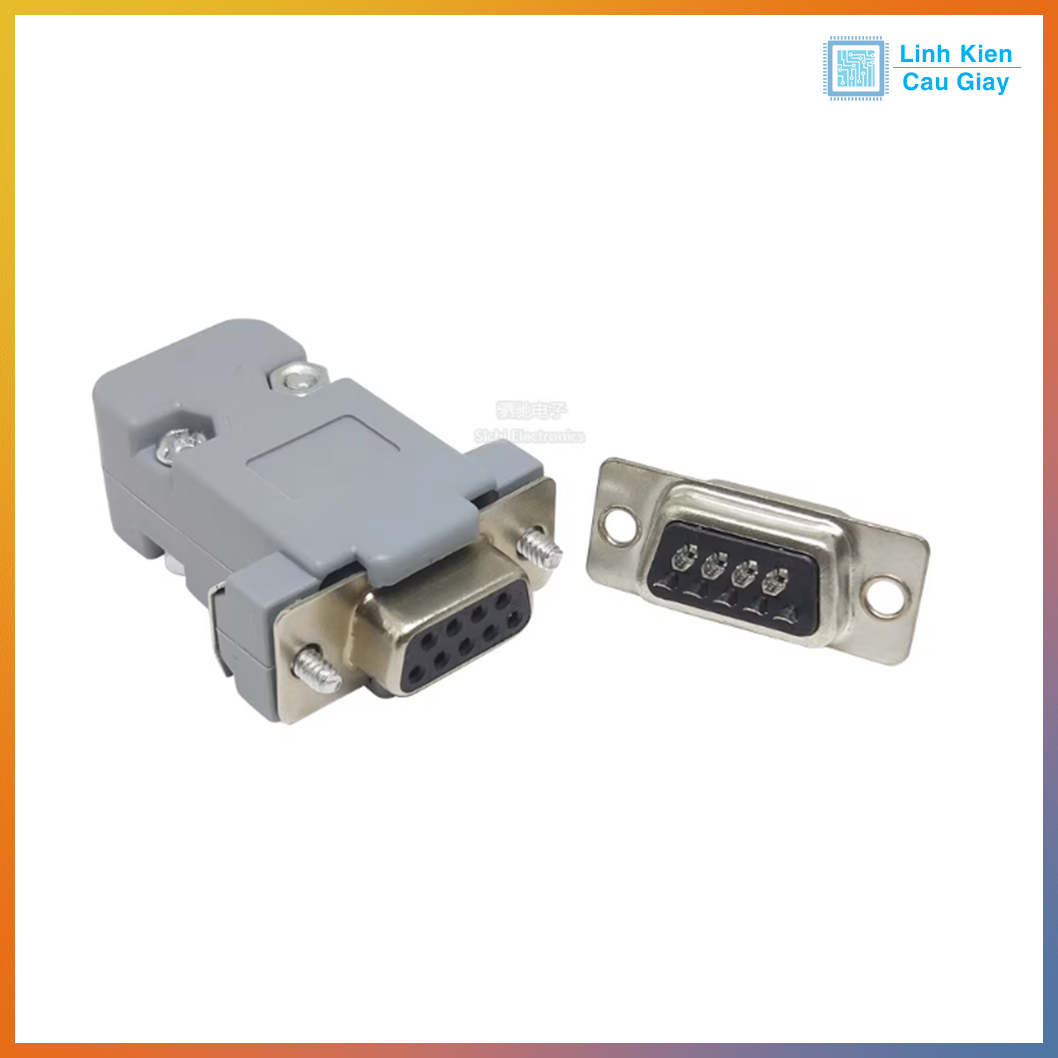

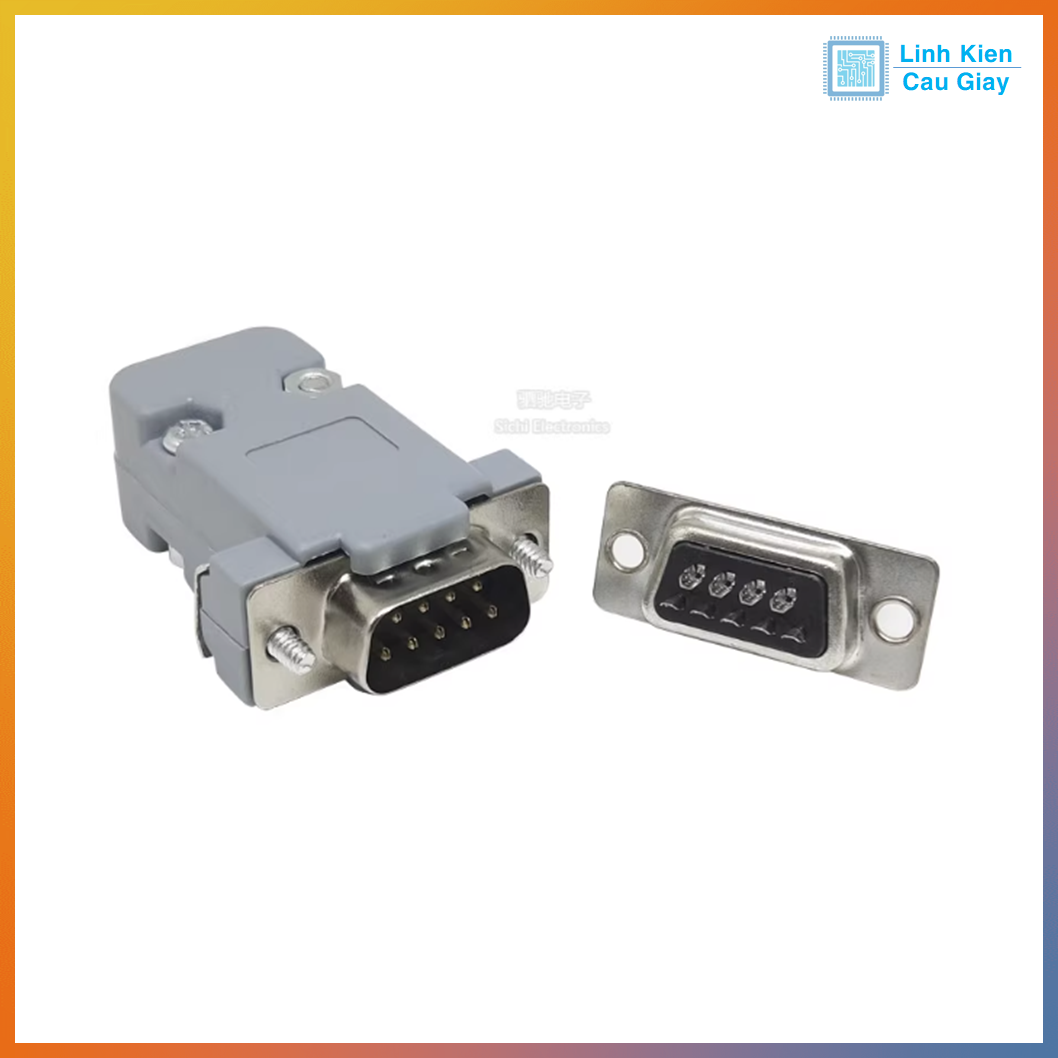

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
