Động Cơ DC Servo Giảm Tốc GA25 24v/280rpm

(Mã SP:PVN2360)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

180.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

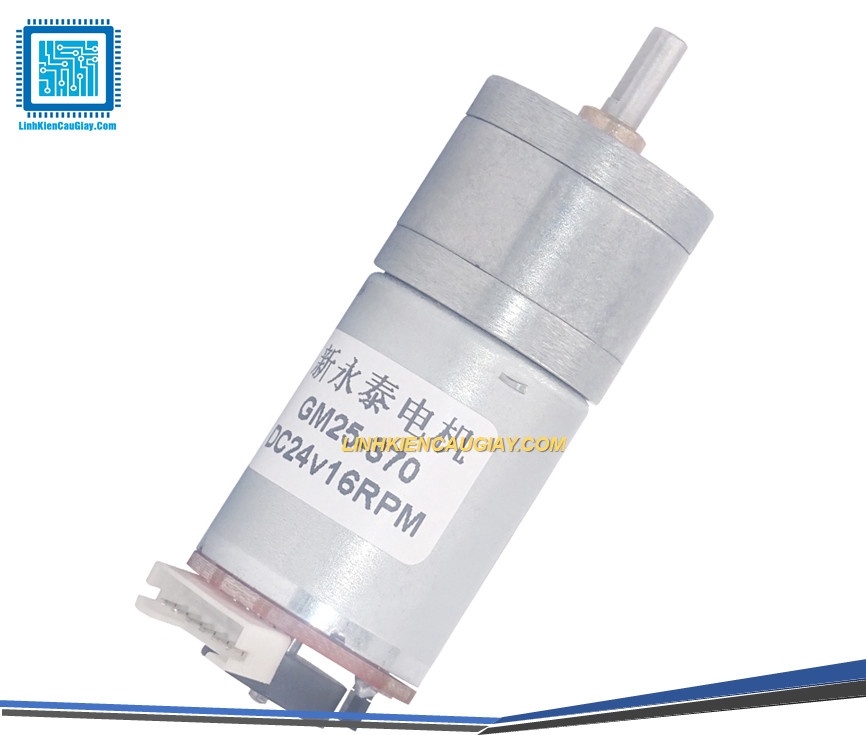

Động Cơ DC Servo Giảm Tốc GA25 24v/280rpm

Động Cơ DC Servo GM25-370 DC Geared Motor được tích hợp thêm Encoder hai kênh AB giúp đọc và điều kiển chính xác vị trí, chiều quay của động cơ trong các ứng dụng cần độ có chính xác cao: điều khiển PID, Robot tự hành,....

Động Cơ DC Servo GM25-370 DC Geared Motor có cấu tạo bằng kim loại cho độ bền và độ ổn định cao, được sử dụng trong các mô hình robot, xe, thuyền,..., hộp giảm tốc của động cơ có nhiều tỉ số truyền giúp bạn dễ dàng lựa chọn giữa lực kéo và tốc độ (lực kéo càng lớn thì tốc độ càng chậm và ngược lại), động cơ sử dụng nguyên liệu chất lượng cao  (lõi dây đồng nguyên chất, lá thép 407, nam châm từ tính mạnh,...) cho sức mạnh và độ bền vượt trội hơn các loại giá rẻ trên thị trường hiện nay (sử dụng lõi dây nhôm, nam châm từ  tính yếu).

Lưu ý trước khi sử dụng các bạn nên châm thêm nhớt hoặc chất bôi trơn vào hộp số của động cơ giúp động cơ chạy êm và bền hơn vì có thể trong quá trình lưu kho động cơ sẽ bị khô dầu.

Thông số kỹ thuật:

  • Điện áp sử dụng: 24VDC
  • Đường kính: 25mm
  • Encoder: Cảm biến từ trường Hall, có 2 kênh AB lệch nhau giúp xác định chiều quay và vận tốc của động cơ, đĩa Encoder trả ra 11 xung/1 kênh/ 1 vòng (nếu đo tín hiệu đồng thời của cả hai kênh sẽ thu được tổng 22 xung / 1 vòng quay của Encoder).
  • Cách tính số xung của mỗi kênh trên 1 vòng quay của trục chính động cơ = Tỉ số truyền x số xung của Encoder, ví dụ tỉ số 150:1 thì số xung Encoder trả ra cho 1 vòng quay của trục chính động cơ sẽ là 11 x 150  = 1650 xung / 1 kênh.
  • Điện áp cấp cho Encoder hoạt động: 3.3~5VDC, lưu ý cấp quá áp hoặc ngược chiều sẽ làm cháy Encoder ngay lập tức!
  • Loại 24VDC 250RPM:
    • Tỉ số truyền 34:1 (động cơ quay 34 vòng trục chính hộp giảm tốc quay 1 vòng).
    • Dòng không tải: 150mA
    • Dòng chịu đựng tối đa khi có tải: 750mA
    • Tốc độ không tải: 250RPM (250 vòng 1 phút)
    • Tốc độ chịu đựng tối đa khi có tải: 140RPM (140 vòng 1 phút)
    • Lực kéo Moment định mức: 4.3KG.CM
    • Lực léo Moment tối đa: 5.2KG.CM

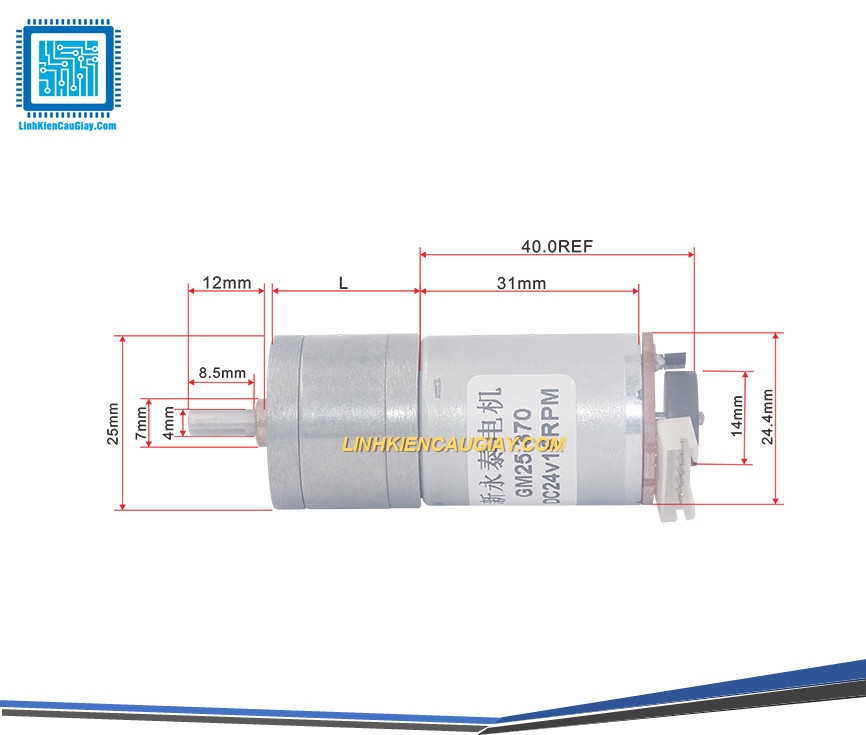

    • Chiều dài hộp số L: 21mm
    • Số xung Encoder mỗi kênh trên 1 vòng quay trục chính: 11 x 34 = 374 xung.

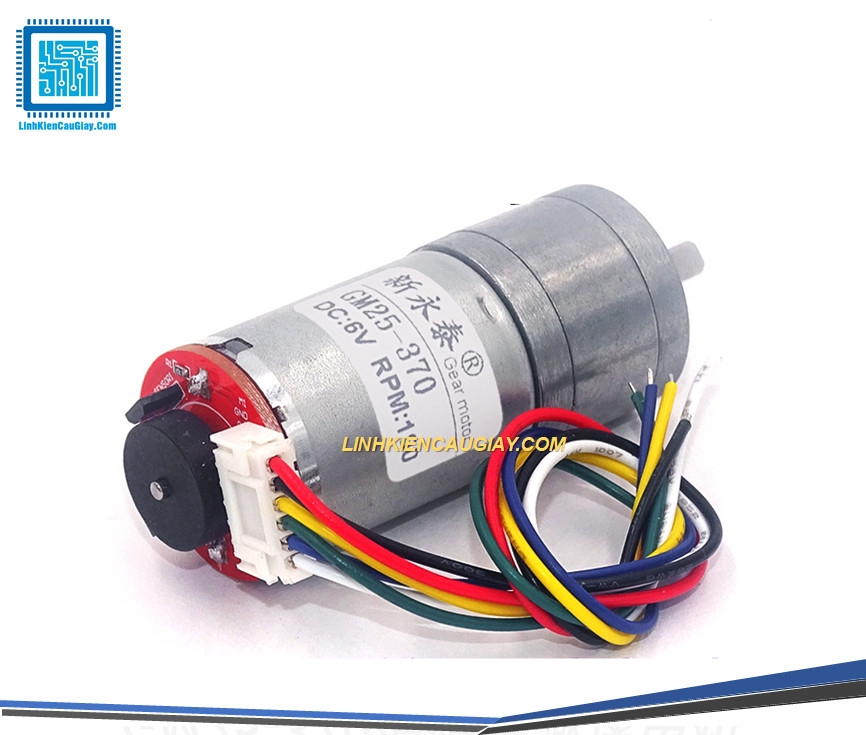

Sơ đồ chân của động cơ:

  1. M1 - Đỏ: Dây cấp nguồn cho động cơ.
  2. GND - Đen: Dây cấp nguồn cho Encoder, 0VDC.
  3. C1/A - Vàng: Kênh trả xung A
  4. C2/B - Xanh lá: Kênh trả xung B
  5. VCC - Xanh dương: Dây cấp nguồn cho Encoder 3.3~5VDC
  6. M2 - Trắng: Dây cấp nguồn cho động cơ

Quý khách có thể mua thêm gá bắt động cơ tương thích tại đây.
