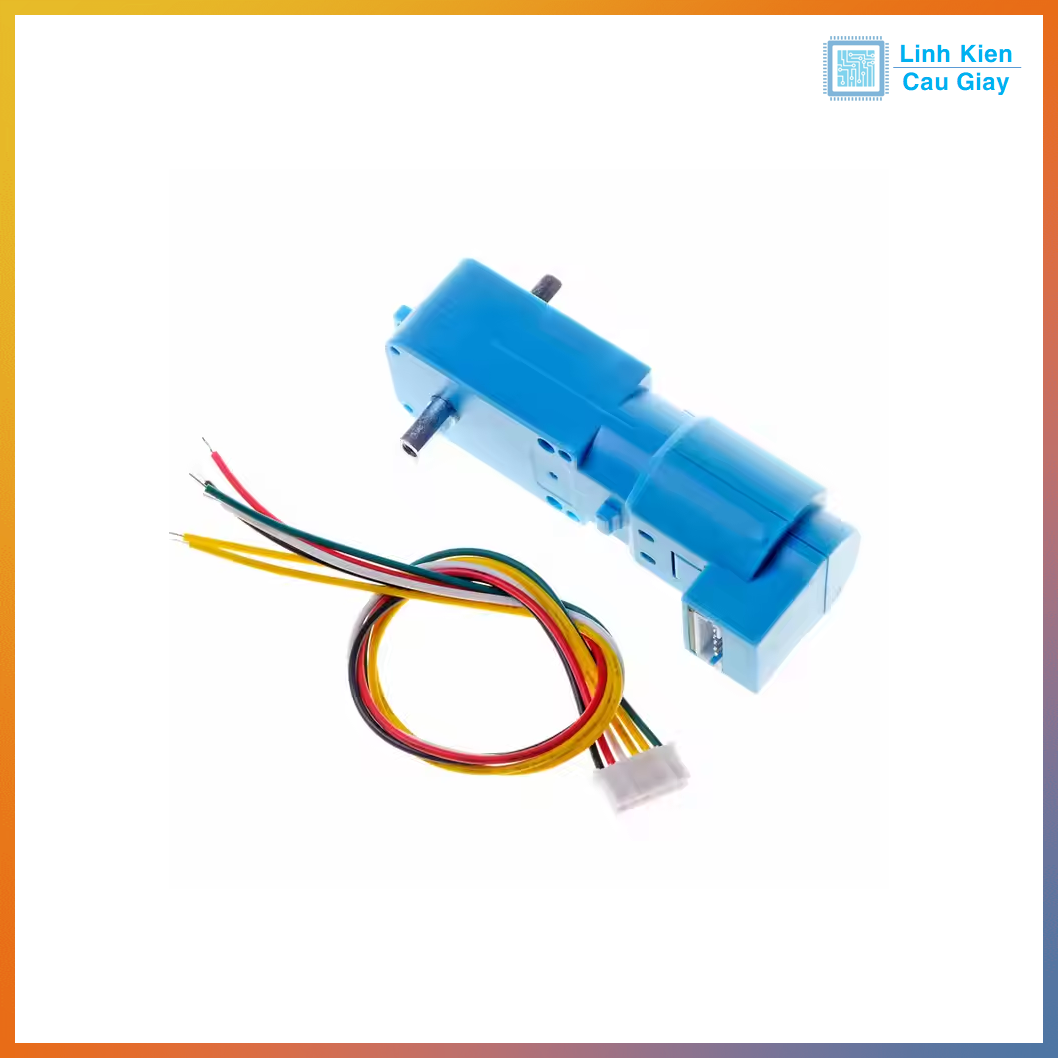

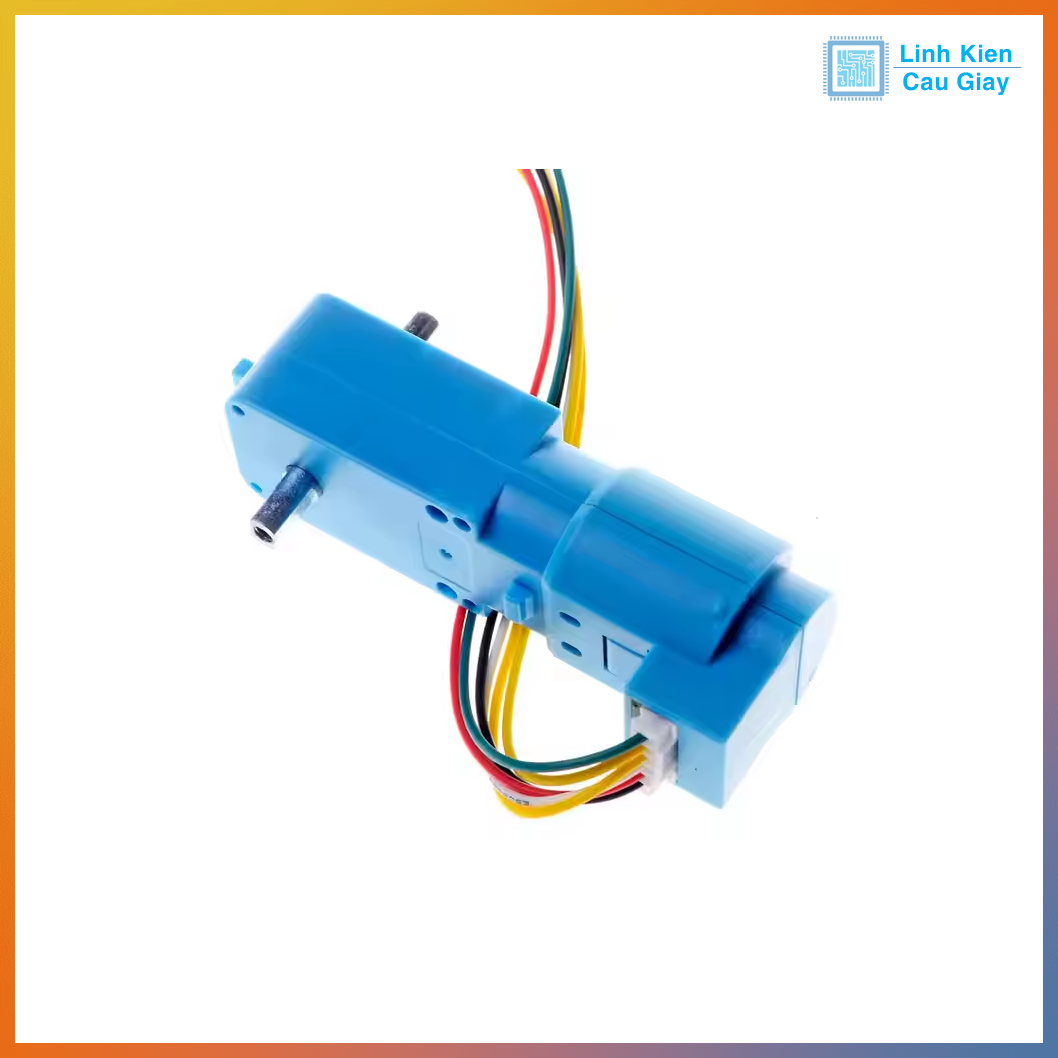

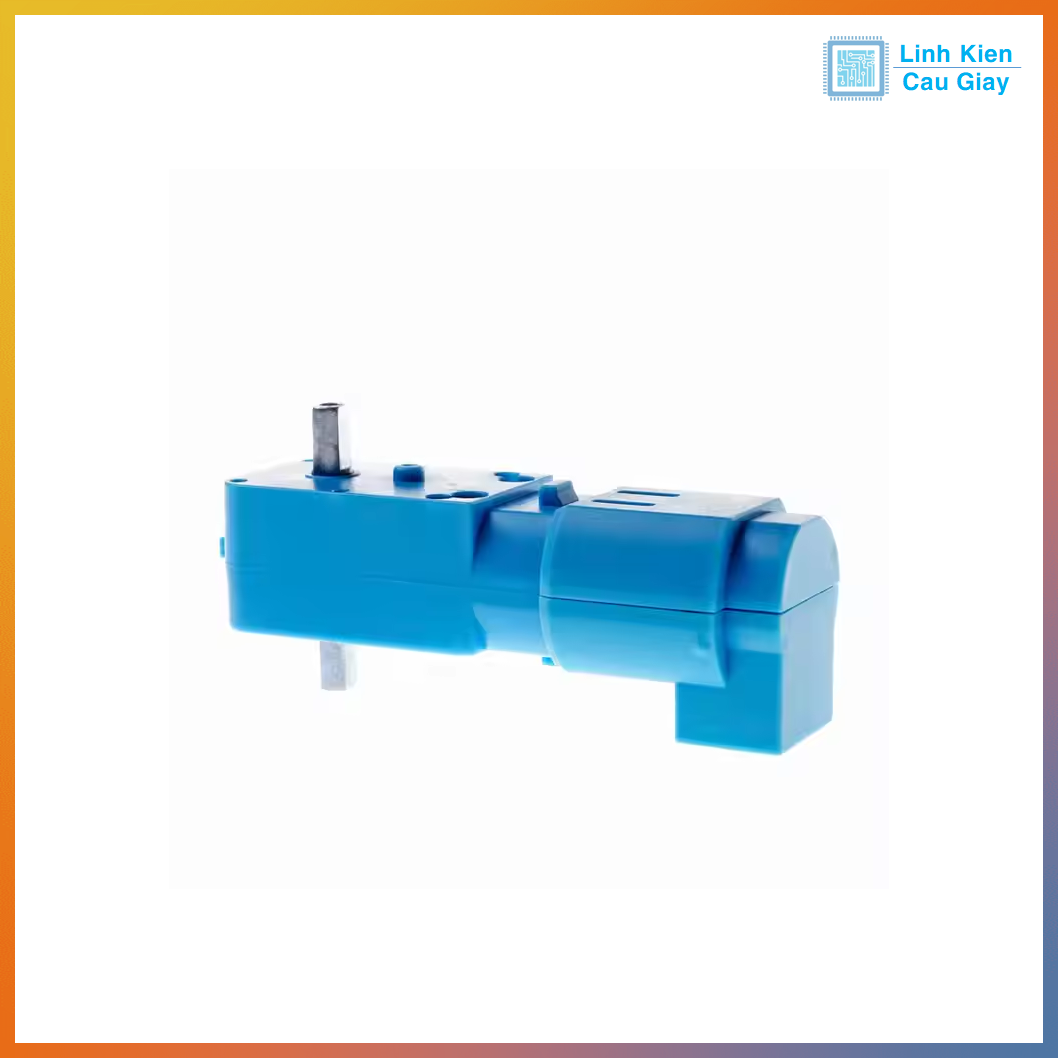

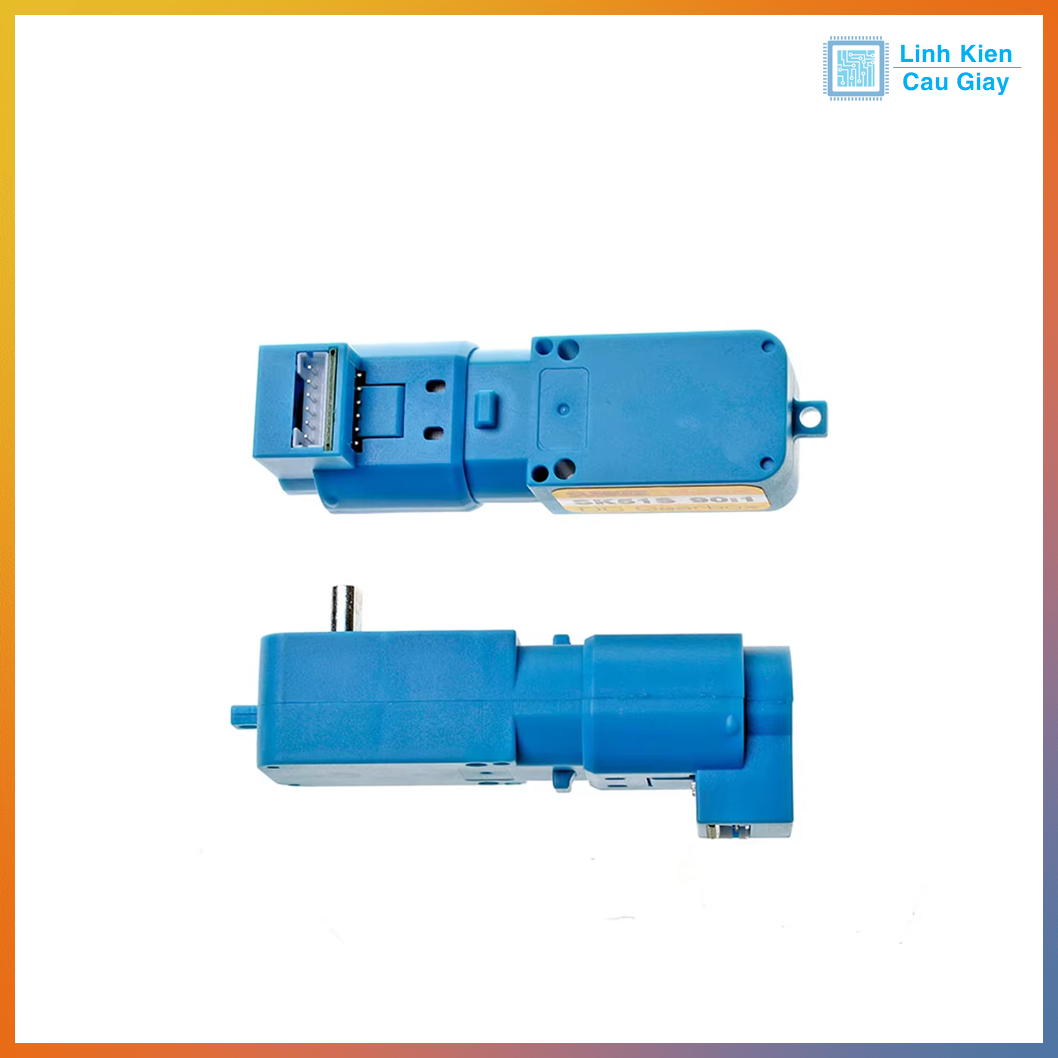

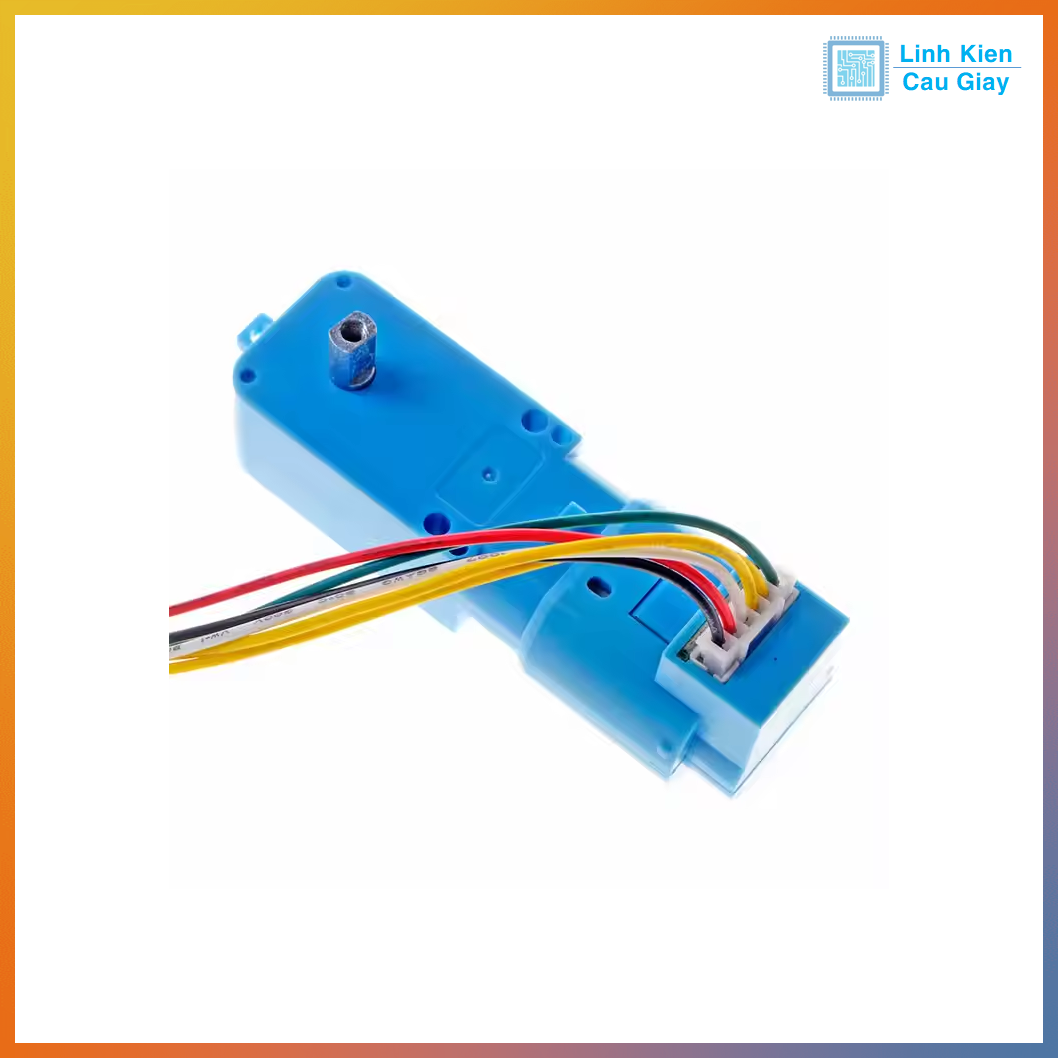

Động cơ giảm tốc Servo TT bánh răng kim loại

Mô tả sản phẩm

Động cơ giảm tốc Servo TT là phiên bản nâng cấp của động cơ TT truyền thống, được tích hợp thêm:

  • Bánh răng kim loại chắc chắn, bền bỉ hơn loại nhựa

  • Bộ encoder từ tính (hall sensor) dạng 2 kênh A/B giúp đọc xung tốc độ, chiều quay

  • Cổng kết nối 6P PH2.0 tiện lợi, không cần hàn

Với tỷ lệ giảm tốc 1:48, motor này cho mô-men xoắn cao, vận hành ổn định và phù hợp với robot, xe tự hành, mạch đo tốc độ, mạch PID, line follower...

Ứng dụng

  • Xe robot dò line (line follower)

  • Xe tránh vật, xe tự hành AI

  • Dự án PID điều tốc sử dụng encoder

  • Hệ thống đo tốc độ & chiều quay động cơ

  • Dùng trong mô hình học thuật, nghiên cứu robot

  • Lắp với bánh xe TT, mecanum TT, bánh nhựa hoặc kim loại chuyên dụng

Sơ đồ chân

Chân Ký hiệu Mô tả
1 GND GND – Mass dùng chung với MCU
2 A Encoder Channel A
3 B Encoder Channel B
4 VCC Cấp nguồn cho encoder (3.3V ~ 5V)
5 M+ Dây motor dương
6 M− Dây motor âm

Thông số kĩ thuật

Thông số Giá trị / Mô tả
Tên sản phẩm Động cơ giảm tốc TT 3 dây có encoder
Loại trục Nhựa hoặc kim loại (tùy chọn)
Tỷ số truyền 1:48
Mô-men xoắn đầu ra ~1.2 N.m
Điện áp hoạt động 5V – 12V (Khuyến nghị: 6–9V)
Dòng định mức 0.25A
Dòng khởi động 0.6A
Tốc độ motor gốc 7000 ±5% rpm
Tốc độ trục ra sau giảm tốc 155 ±5% rpm
Encoder Dạng xung AB, 3 dây, dạng tăng dần
Kết nối Cổng PH2.0 – 6P (dễ cắm)
Tích hợp Mạch pull-up sẵn, cắm trực tiếp MCU
Kích thước tổng thể 80 x 25.2 x 22.4 mm (theo sơ đồ kỹ thuật)

Hình ảnh - Hướng dẫn sử dụng

  • Kết nối M+ / M− vào driver động cơ (như L298N, L9110, DRV8833)

  • Kết nối A, B, GND, VCC đến các chân digital của vi điều khiển

  • Sử dụng ngắt ngoài (interrupt) hoặc polling digitalRead để đếm xung encoder

  • Áp dụng thuật toán PID để điều khiển tốc độ hoặc quãng đường

  • Không cần thêm điện trở kéo (pull-up) vì đã tích hợp sẵn

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
