Mô tả sản phẩm

Động cơ giảm tốc JGB37-520 kèm encoder là motor DC mini mô-men xoắn lớn, tích hợp hộp số kim loại và encoder phía sau để đo tốc độ, số vòng quay và hướng quay.
Hoạt động ở điện áp 12V DC, hỗ trợ quay thuận/ngược, chạy êm, bền, phù hợp cho các ứng dụng cần điều khiển chính xác tốc độ và vị trí.
Được dùng nhiều trong thiết bị gia dụng, thiết bị y tế, robot, cơ cấu tự động, nơi yêu cầu độ tin cậy và phản hồi encoder để dựng vòng điều khiển PID.

Ứng dụng

• Động cơ truyền động cho robot, xe tự hành, băng tải mini, cửa trượt thông minh.

• Cơ cấu chính trong thiết bị gia dụng, máy cấp liệu, máy cho ăn cá, mô hình nhà thông minh.

• Dùng trong thiết bị y tế, cơ cấu chính xác, tay gắp, bàn xoay có cần phản hồi tốc độ/vị trí.

• Dự án STEM, đồ án cơ điện tử, robot thi đấu, mô hình tự hành.

Sơ đồ chân

• 2 dây motor chính:

  • +12V → motor quay thuận.

  • Đổi cực → motor quay ngược.

• Encoder phía sau (thường 4–5 dây):

  • VCC (3.3V hoặc 5V – tùy loại encoder).

  • GND.

  • Kênh A, kênh B: xuất xung vuông, đọc bằng vi điều khiển để tính tốc độ, số xung, hướng quay.
    → Cần xem màu dây thực tế hoặc sơ đồ đi kèm từng lô hàng trước khi đấu.

Thông số kĩ thuật

• Loại: Động cơ DC giảm tốc JGB37-520 có encoder

• Điện áp danh định: 12V DC

• Hộp số: giảm tốc bánh răng kim loại, mô-men xoắn cao

• Trục ra: trục tròn có dẹt, đường kính ~6mm (tùy lô), dễ gắn bánh xe/puli/khớp nối

• Encoder: encoder xung, tương thích Arduino, ESP, STM32, PLC mini

Hướng dẫn sử dụng

• Điều khiển motor qua driver cầu H (L298N, BTS7960, v.v.), dùng PWM để chỉnh tốc độ, digital để đảo chiều.

• Cấp nguồn encoder từ 3.3V hoặc 5V theo thông số, GND chung với mạch điều khiển.

• Đọc xung kênh A/B bằng ngắt ngoài (interrupt) để đo tốc độ, tính quãng đường, điều khiển PID.

• Lắp motor lên giá đỡ JGB37, cân trục, tránh kẹt cơ khí để motor chạy mát và bền.

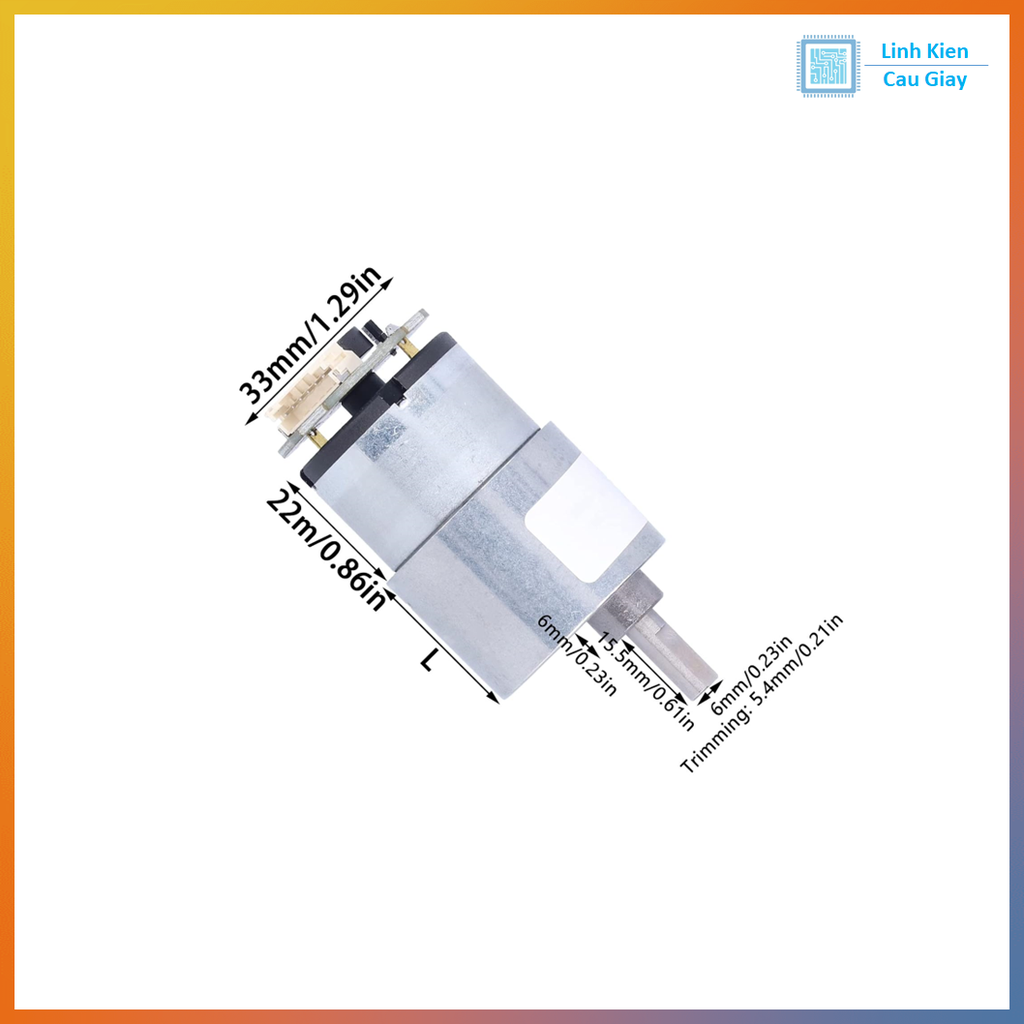

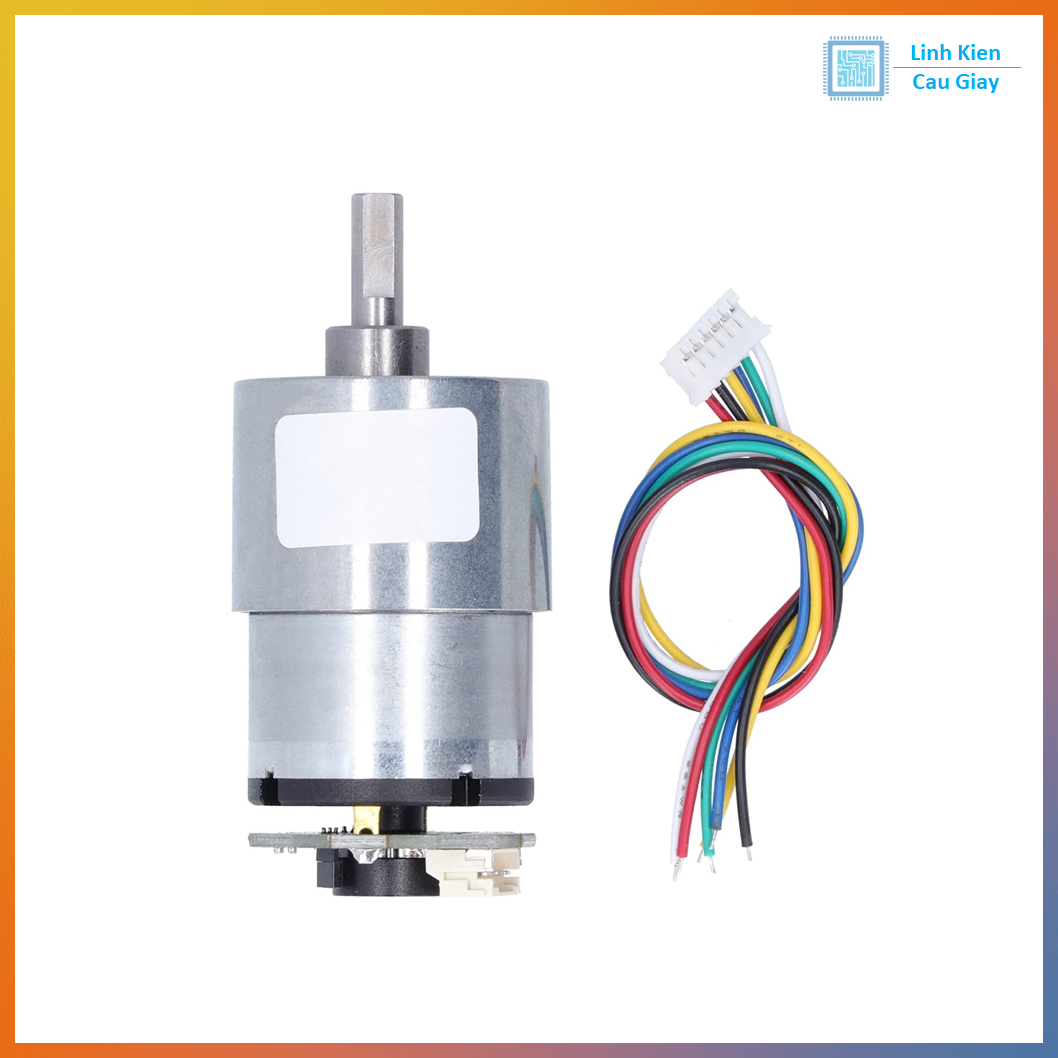

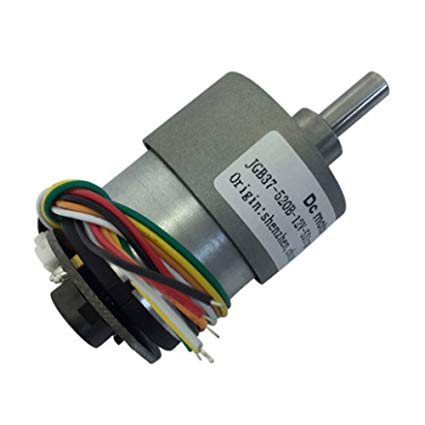

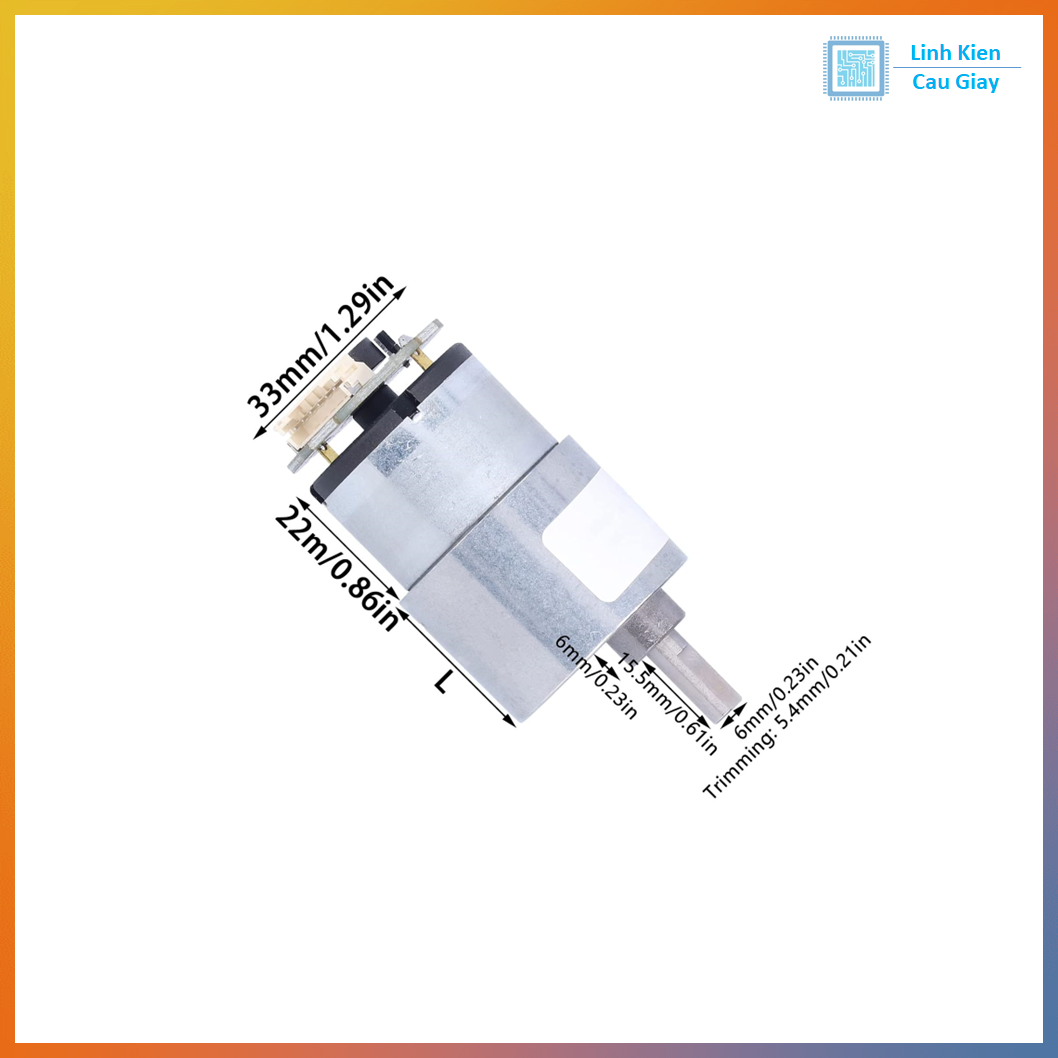

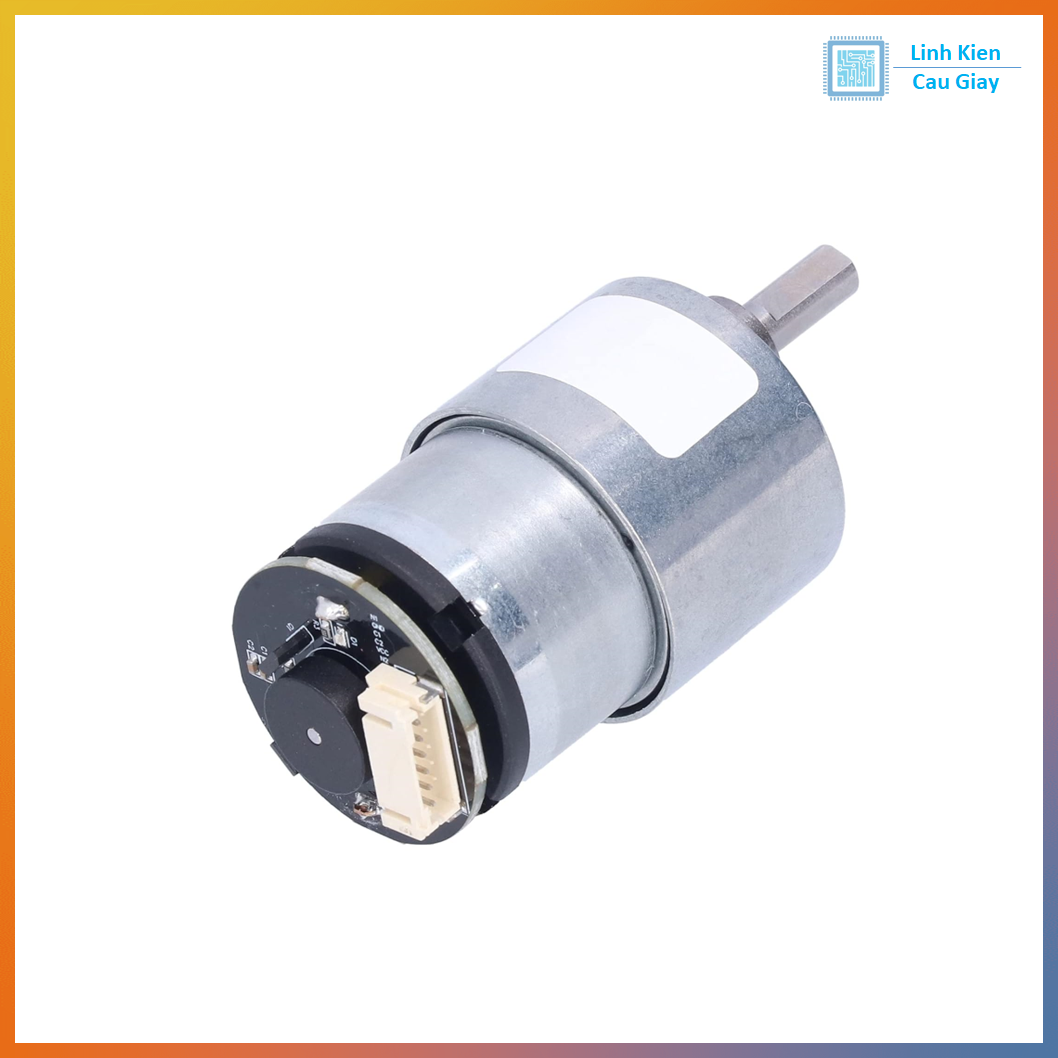

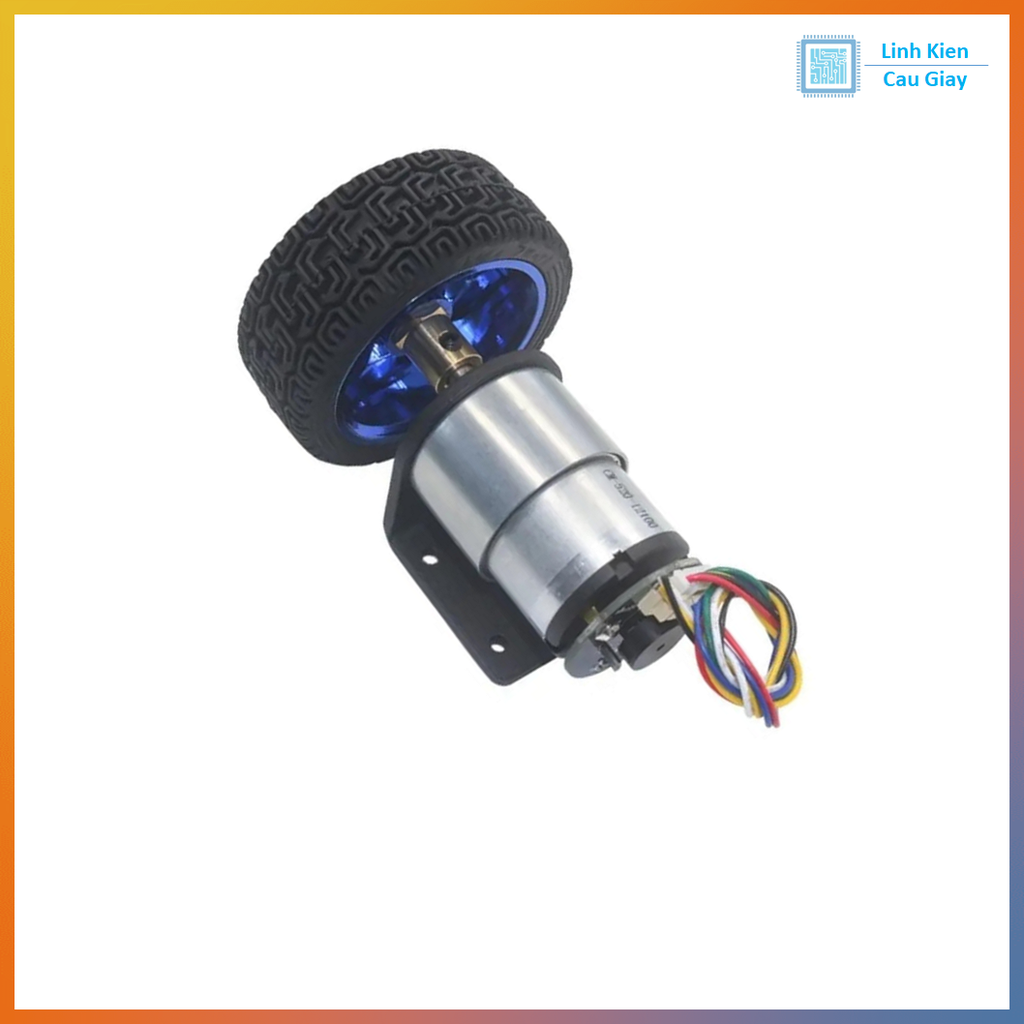

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
