Động Cơ DC Servo JGB37-545 12VDC

Mô tả sản phẩm

Động cơ DC servo JGB37-545 12V là loại động cơ DC có hộp số kim loại (gearbox 37mm) kết hợp encoder phản hồi tốc độ/góc quay ở phía sau.
Nhờ hộp số tỉ số lớn, motor cho mô-men xoắn cao, chạy khỏe, ồn thấp, phù hợp dùng làm động cơ chấp hành trong các cơ cấu cần lực kéo lớn nhưng tốc độ vừa phải.

Encoder tích hợp cho phép đo tốc độ, đếm vòng quay, điều khiển vị trí bằng vi điều khiển (Arduino, ESP32, STM32…), biến JGB37-545 thành động cơ servo DC kín vòng cho robot, cơ cấu trượt, bàn nâng, cửa tự động…

Có hai lựa chọn tốc độ:

• 322 vòng/phút → tốc độ nhanh, lực vừa

• 110 vòng/phút → tốc độ chậm hơn, lực khỏe hơn

Ứng dụng

• Robot di động, xe tự hành, robot line, robot omni, robot Mecanum

• Cơ cấu tịnh tiến vít me, thanh trượt, bàn xoay, băng tải mini

• Dự án cửa trượt, rèm tự động, khóa chốt, tay gắp, cơ cấu nâng – hạ

• Hệ thống đo/điều khiển tốc độ có phản hồi: máy test, mô hình thang máy, cánh tay robot

• Các dự án STEM – DIY – đồ án sinh viên cần động cơ có encoder để làm PID, điều khiển vị trí.

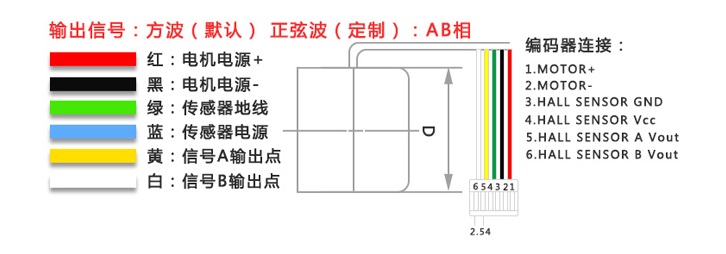

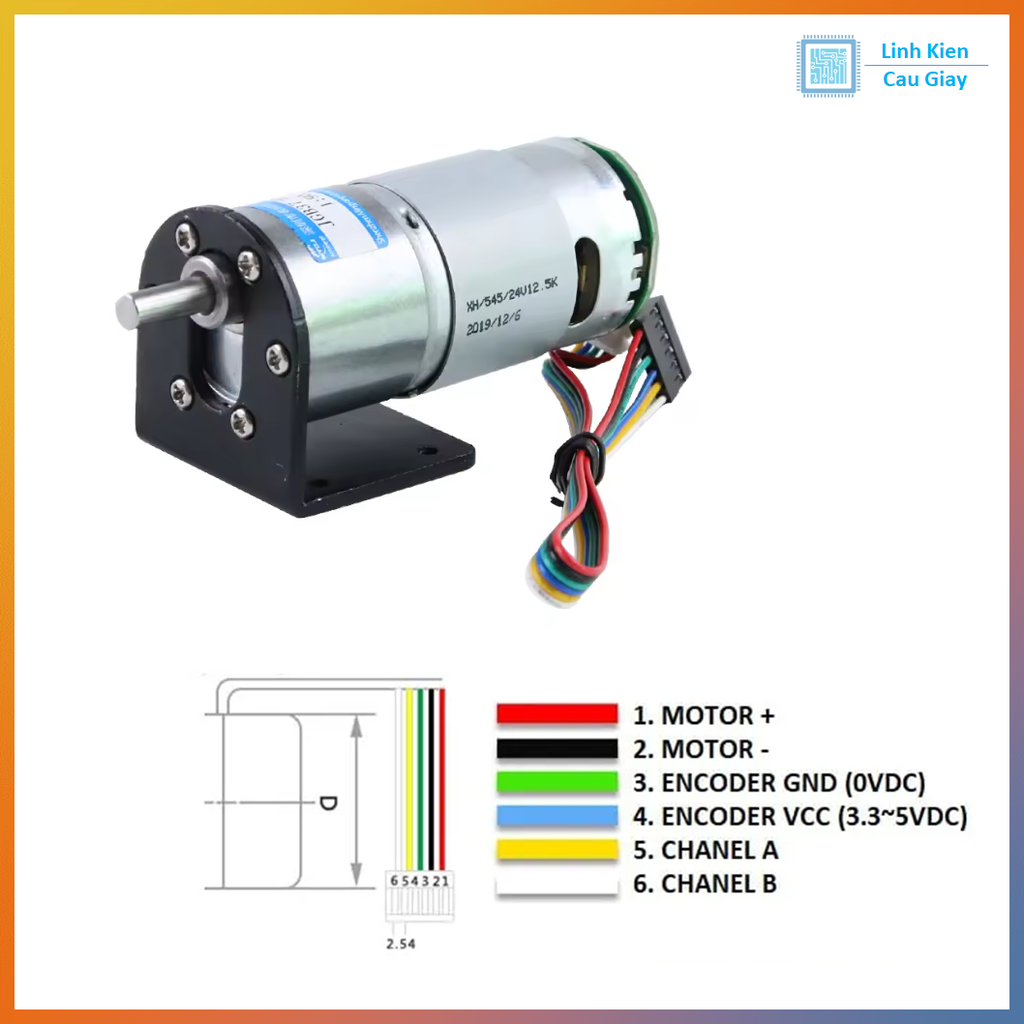

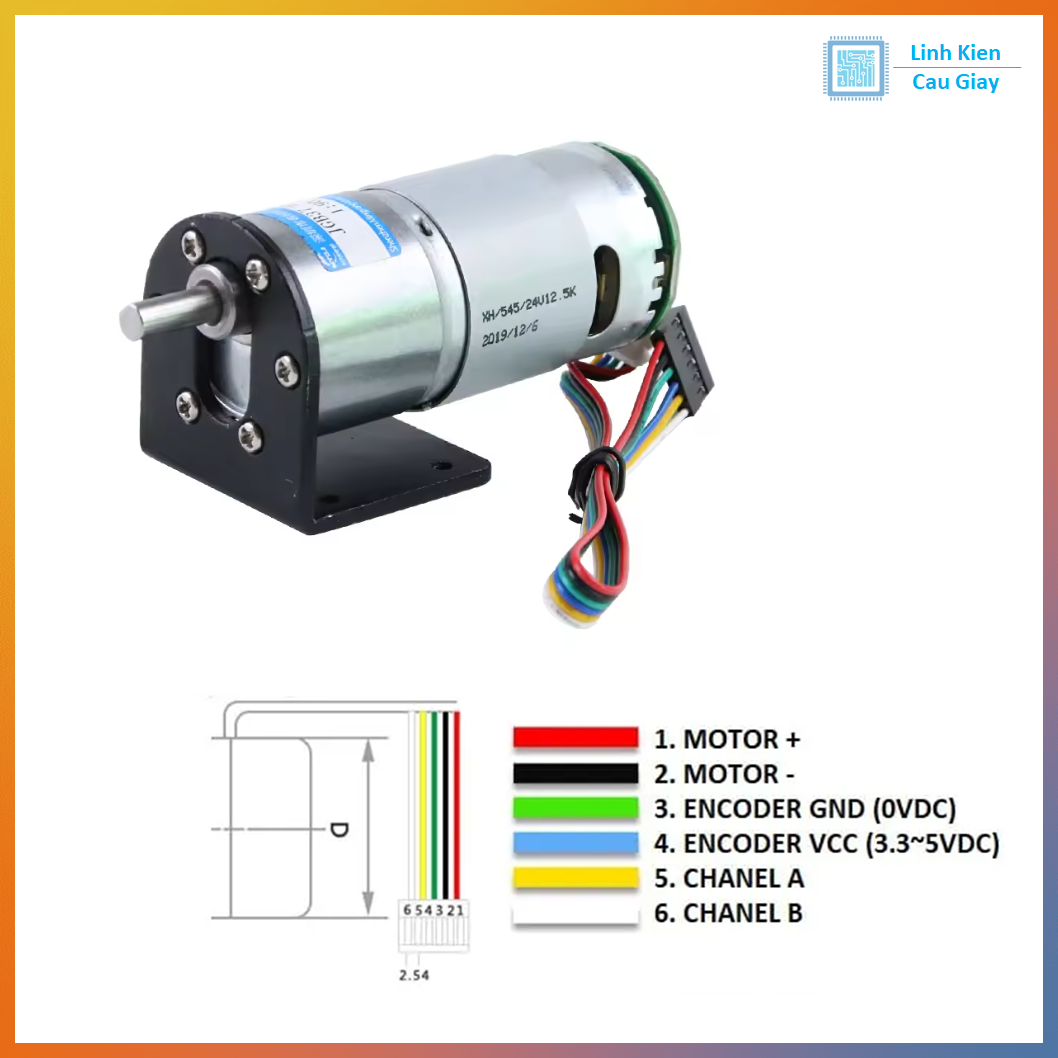

Sơ đồ chân

• Motor+ (M+) – cấp dương 12V cho động cơ

• Motor– (M–) – cấp âm 12V (GND) cho động cơ

• Encoder VCC – nguồn cho encoder (thường 5V hoặc 3.3–5V)

• Encoder GND – mass cho encoder

• Encoder A – xung kênh A (tín hiệu vuông)

• Encoder B – xung kênh B lệch pha 90° (xác định chiều quay)

👉 Cách dùng phổ biến:

• Nối M+ / M– với mạch cầu H (L298N, BTS7960, v.v.) để điều khiển tốc độ & chiều quay.

• Nối A, B vào 2 chân ngắt (interrupt) của vi điều khiển để đọc xung encoder.

Thông số kĩ thuật

• Model: JGB37-545 12VDC có encoder

• Điện áp danh định: 12V DC

• Tốc độ tải không (phân loại):

  • Khoảng 322 vòng/phút

  • Khoảng 110 vòng/phút

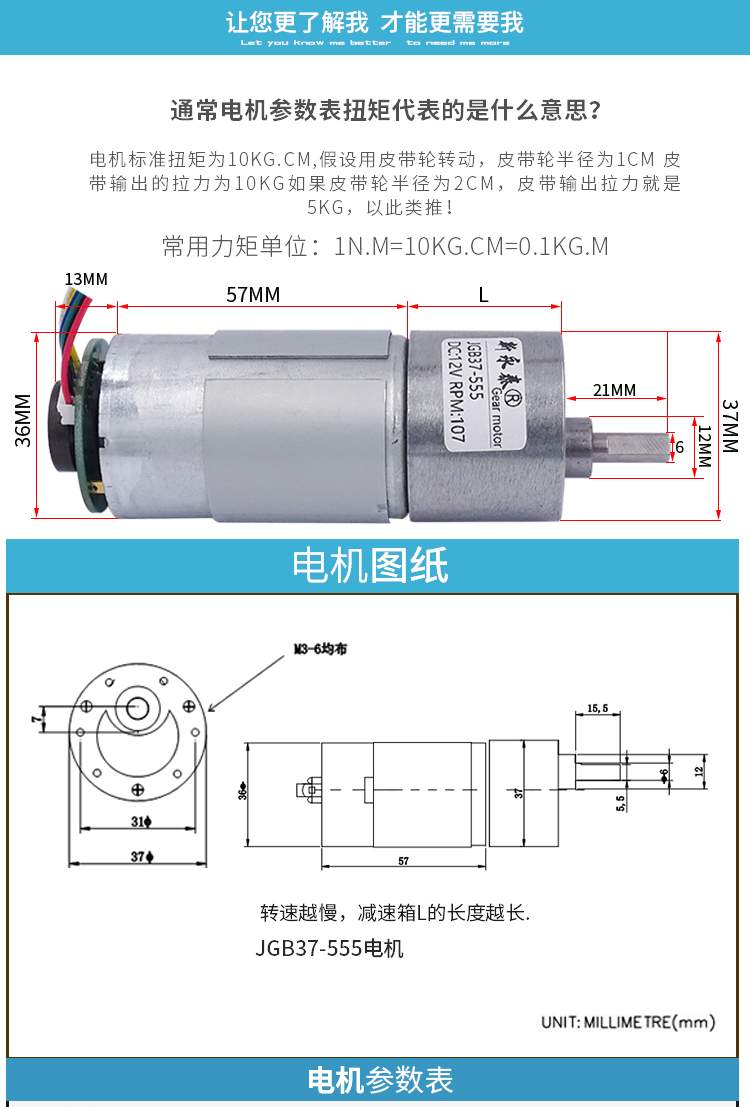

• Đường kính hộp số: 37mm

• Trục ra: tròn/ D-shape, đường kính ~6mm, chiều dài trục ~15–20mm (tùy lô)

• Loại hộp số: hộp số kim loại, tỉ số truyền lớn, mô-men cao

• Encoder: 2 kênh A/B, xung vuông, phù hợp đọc bằng vi điều khiển

• Hướng quay: thuận/ngược bằng cách đảo cực cấp cho motor hoặc điều khiển cầu H

Hướng dẫn sử dụng

• Dùng mạch cầu H (L298N, L9110, BTS7960… ) để điều khiển chiều quay và PWM để điều chỉnh tốc độ.

• Cấp nguồn động cơ riêng với nguồn logic (5V/3.3V) của vi điều khiển để tránh nhiễu.

• Đọc xung encoder A/B bằng ngắt ngoài (interrupt) để tính tốc độ / vị trí, từ đó làm PID tốc độ hoặc vị trí.

• Gắn motor lên khung cơ khí bằng ốc M3/M4 qua lỗ bắt sẵn trên mặt bích hộp số.

• Không chặn cứng trục khi đang cấp nguồn lâu dài, tránh quá tải, nóng motor và cháy cầu H.

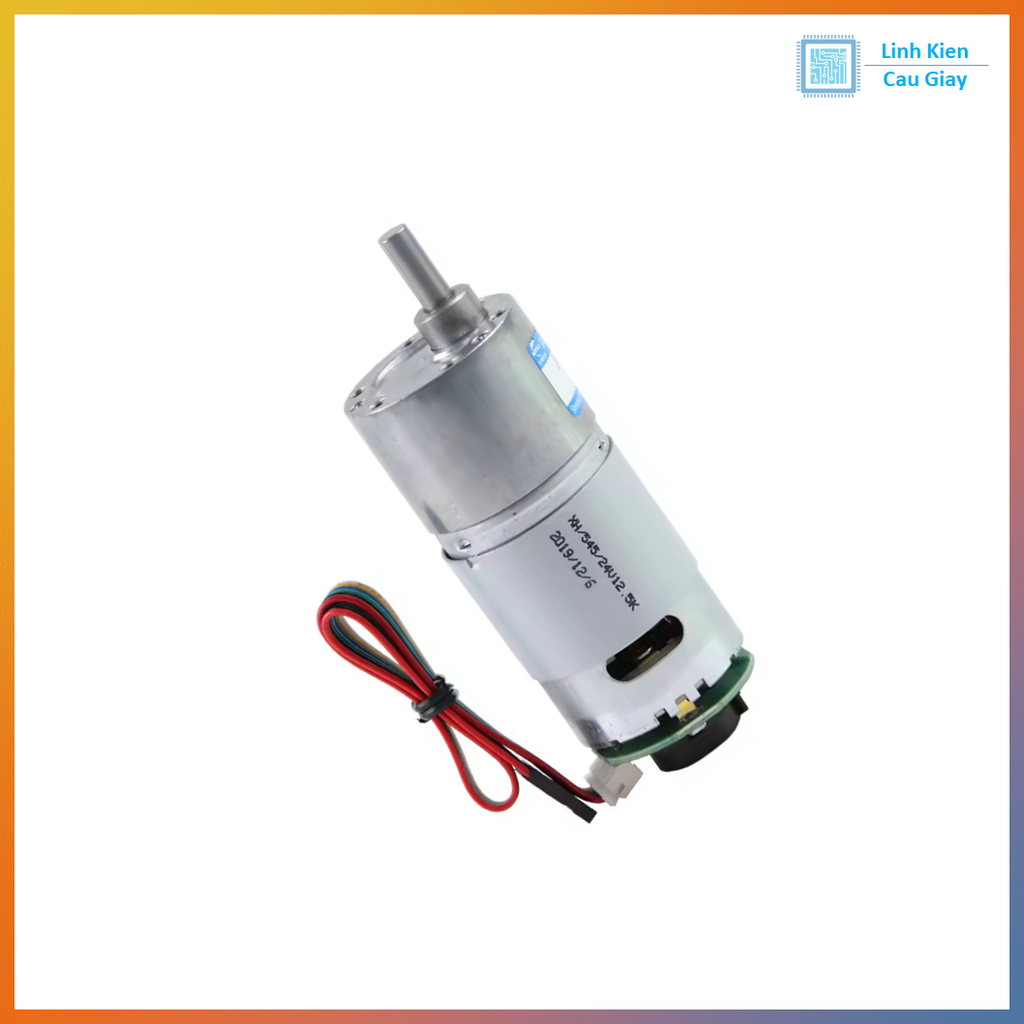

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
