Relay trung gian HH52PL 8 chân – Cuộn 12VDC/24VDC/220VAC – Tiếp điểm 5A

Mô tả sản phẩm

Relay trung gian HH52PL 8 chân kèm đế là relay điều khiển phổ biến trong tủ điện – tự động hóa, dùng để khuếch đại tín hiệu, cách ly mạch và đóng/cắt tải. Điểm nhận biết quan trọng: HH52PL chịu tải tiếp điểm 5A (phù hợp tải vừa/nhẹ), còn nếu cần tải nặng hơn nên chọn HH62 (10A). Sản phẩm có các lựa chọn cuộn hút 12VDC / 24VDC / 220VAC, dạng cắm đế 8 chân giúp thay nhanh, đi dây gọn, dễ bảo trì.

Dạng relay trung gian cắm đế 8 chân, tháo lắp nhanh, thay relay không phải tháo dây
Dùng phổ biến trong tủ điều khiển: nhận tín hiệu từ PLC, timer, cảm biến… rồi đóng/cắt mạch tải
Tiếp điểm định mức 5A: phù hợp điều khiển đèn báo, còi, van nhỏ, quạt nhỏ, kích contactor…
Có 3 lựa chọn điện áp cuộn hút:
12VDC (mạch DC, pin/adapter 12V)
24VDC (chuẩn công nghiệp/PLC)
220VAC (điều khiển trực tiếp AC – cần an toàn điện)

Ứng dụng

Tủ điện điều khiển, tủ tự động hóa, tủ máy, tủ bơm/quạt nhỏ
Kích contactor/SSR, điều khiển đèn/còi/van điện từ nhỏ
Mạch liên động, mạch trung gian cách ly tín hiệu điều khiển

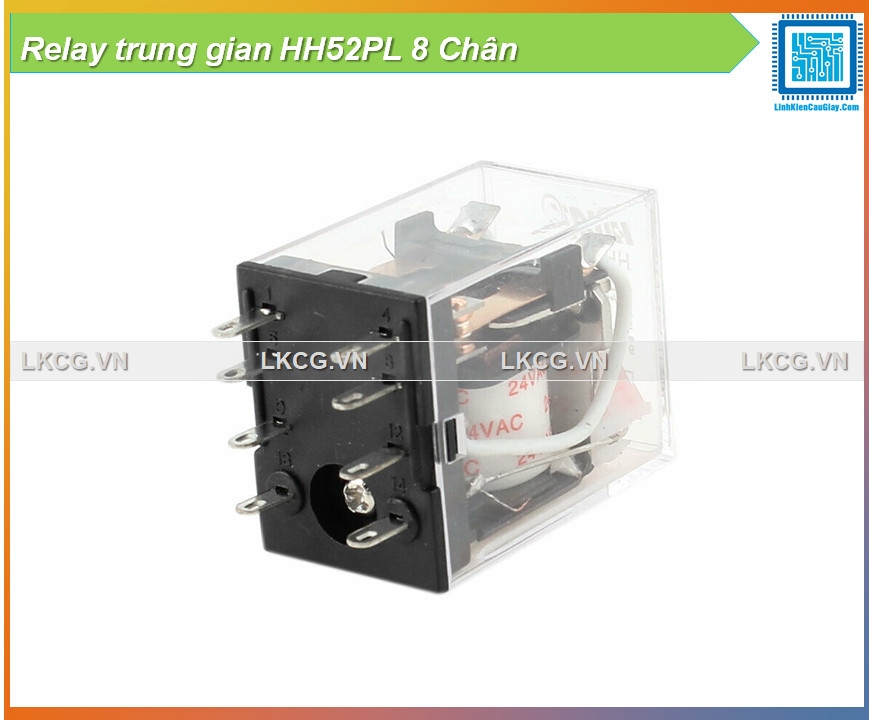

Sơ đồ chân

Lưu ý: ưu tiên sơ đồ in trên vỏ relay/đế vì có thể khác theo hãng.

Thường gặp:
Coil (cuộn hút):
Nhóm 1: (COM) –  (NC) – (NO)
Nhóm 2: (COM) –  (NC) – (NO)

Thông số kĩ thuật

Model: HH52PL

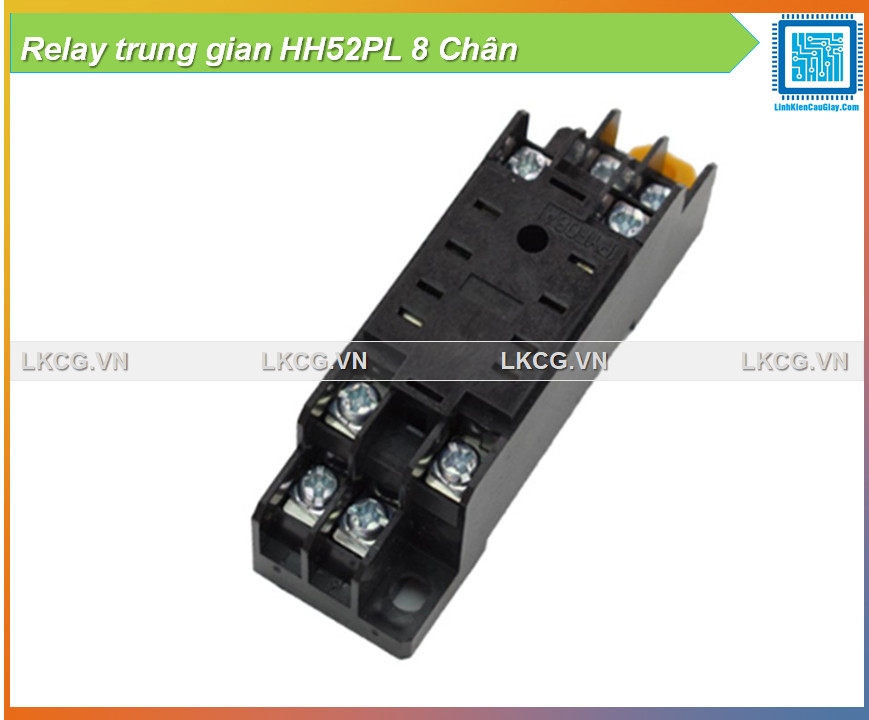

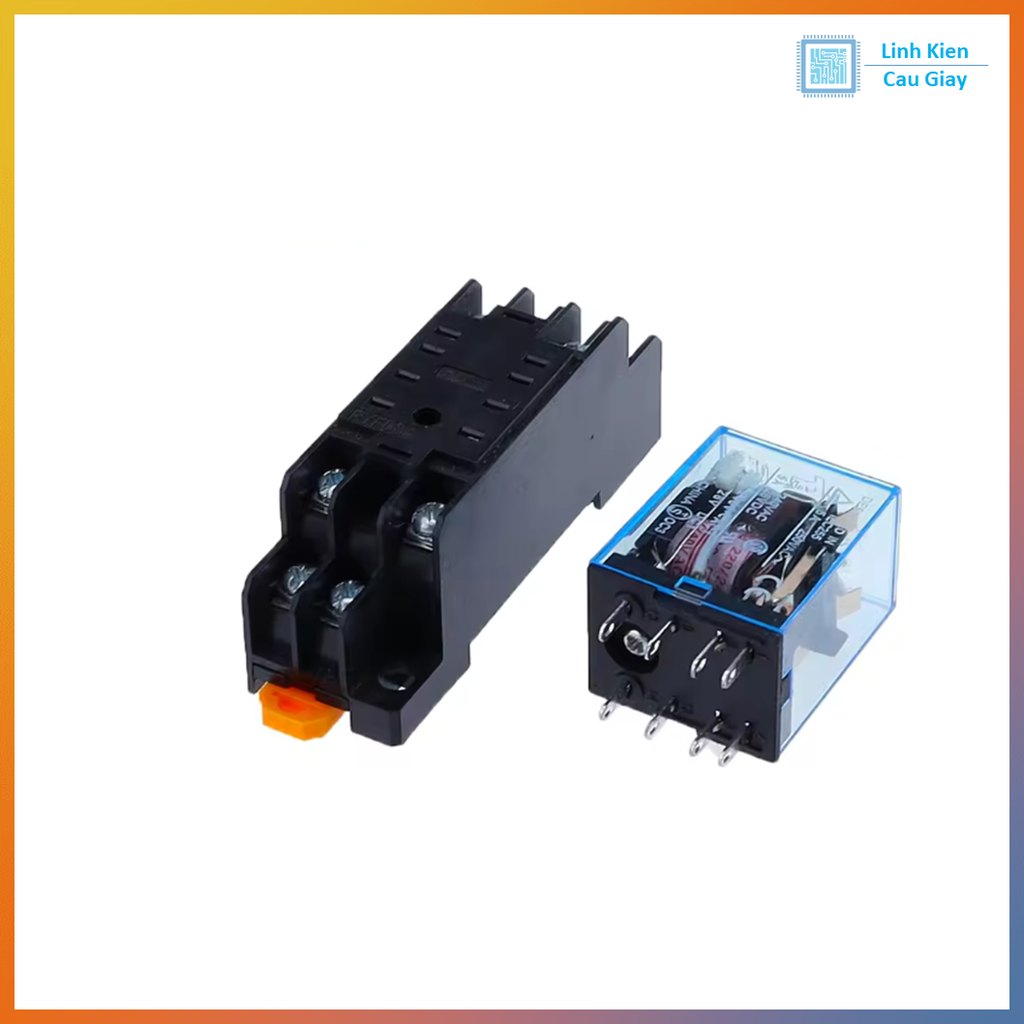

Số chân: 8 chân + đế cắm (socket)
Điện áp cuộn hút: 12VDC / 24VDC / 220VAC (tùy phân loại)
Dạng tiếp điểm: thường DPDT (2 cặp chuyển đổi)
Dòng chịu tải tiếp điểm: 5A
So sánh nhanh: HH52PL = 5A | HH62 = 10A

Hướng dẫn sử dụng

Chọn đúng điện áp cuộn hút theo nguồn đang có (12VDC/24VDC/220VAC)
Đấu dây tải qua COM–NO (bình thường hở) hoặc COM–NC (bình thường đóng)
Nếu tải lớn/khởi động dòng cao: nên dùng HH52PL để kích contactor thay vì đóng tải trực tiếp
Siết ốc chắc, đi dây gọn, đảm bảo an toàn khi dùng cuộn 220VAC

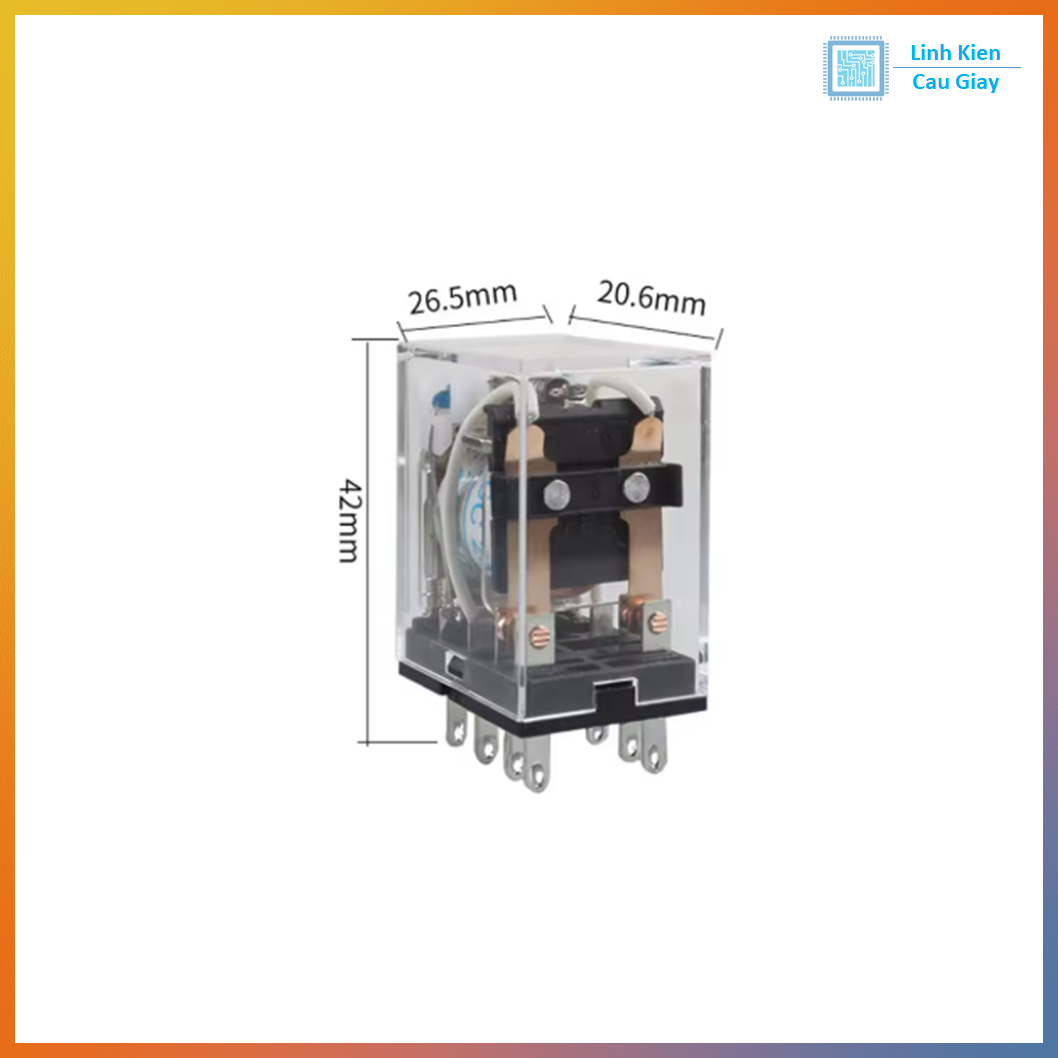

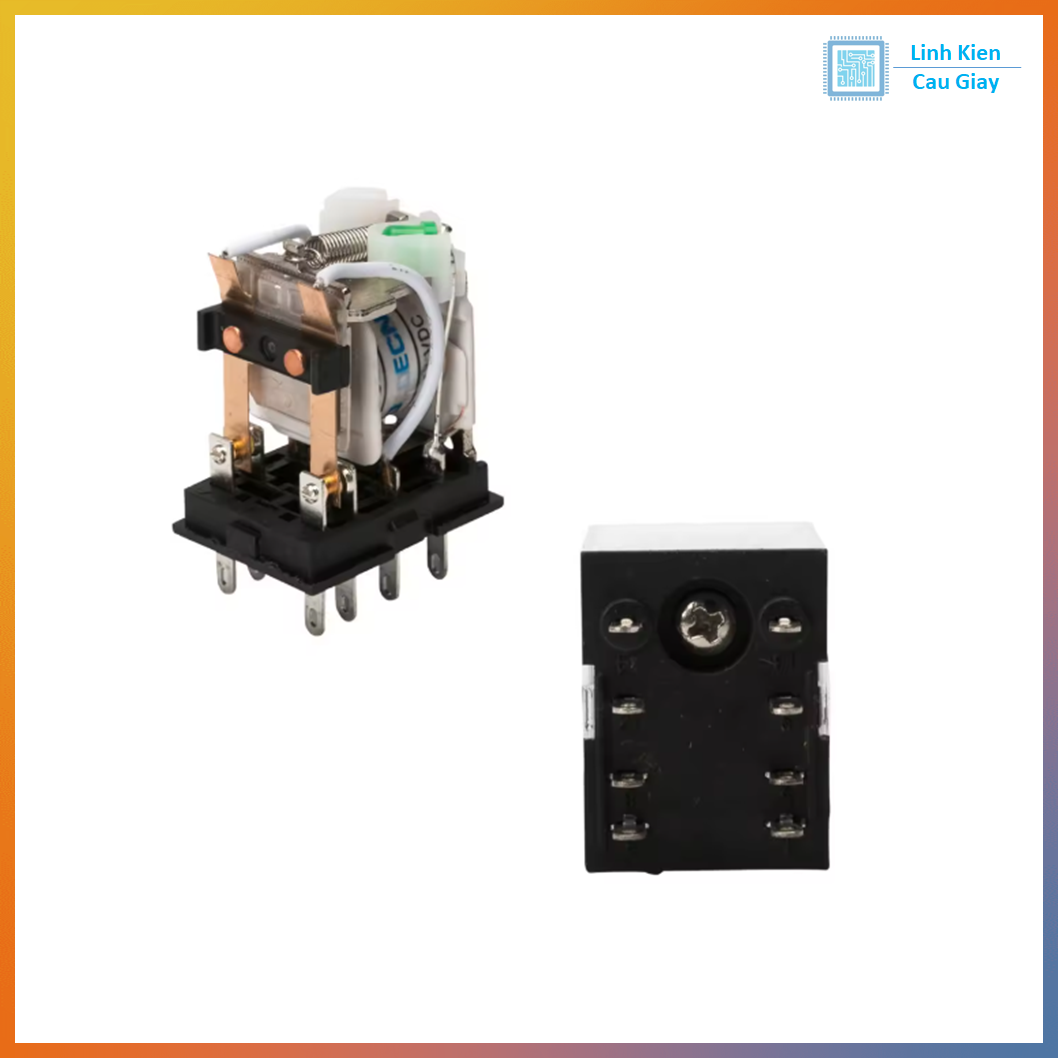

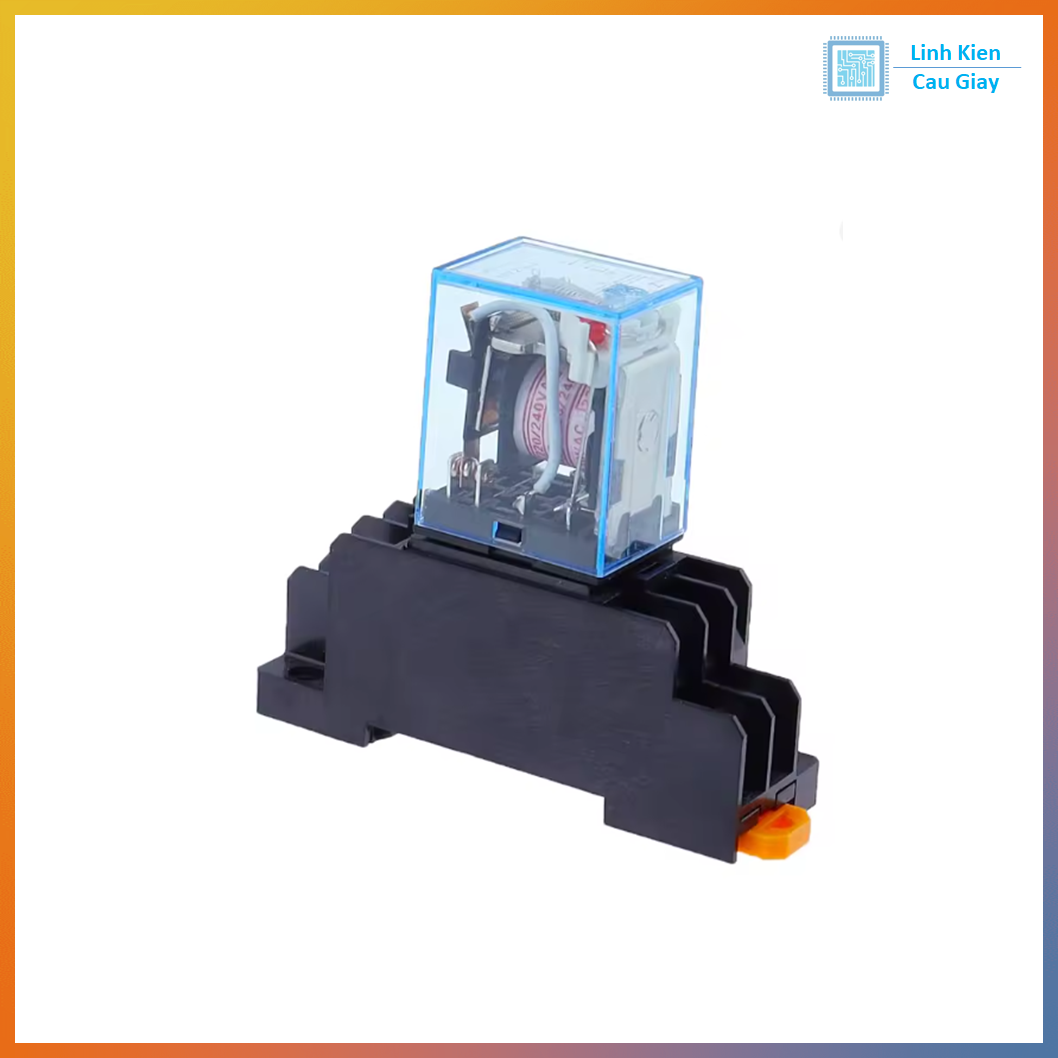

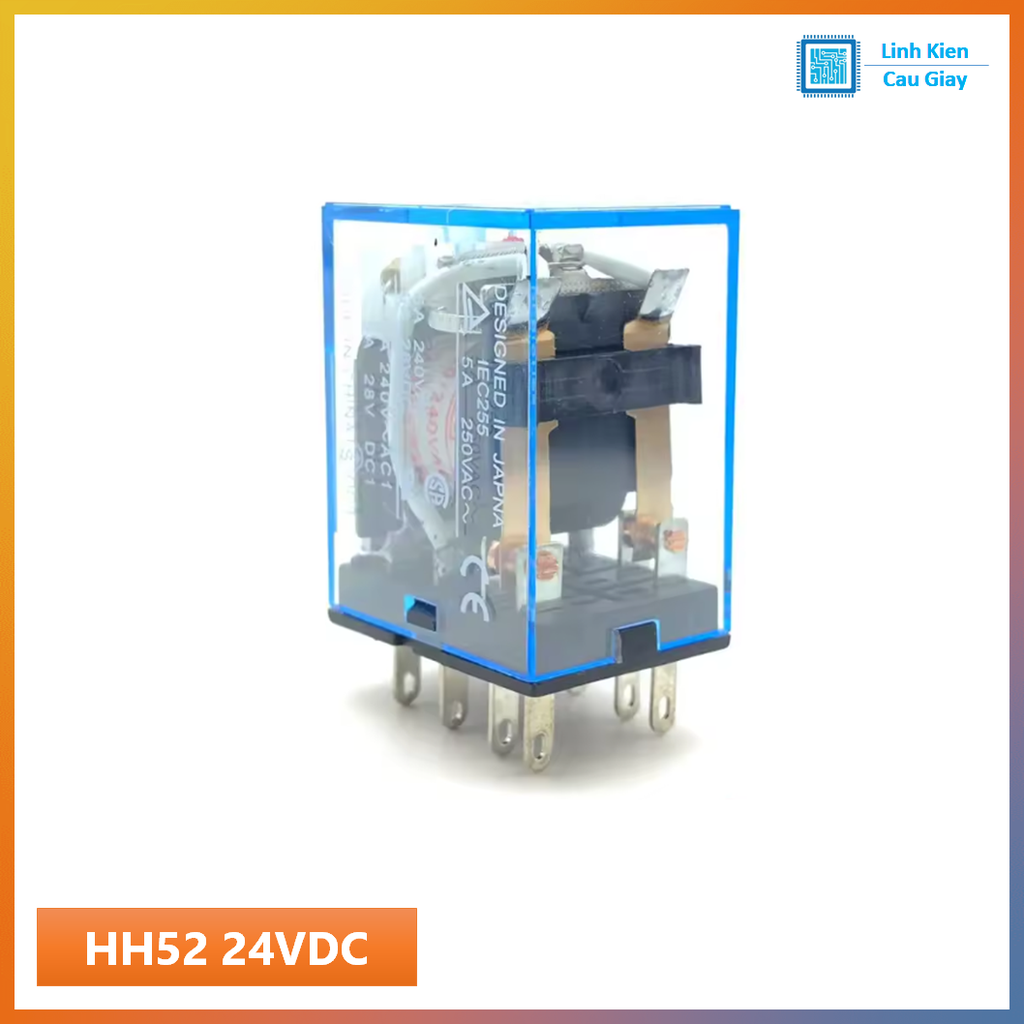

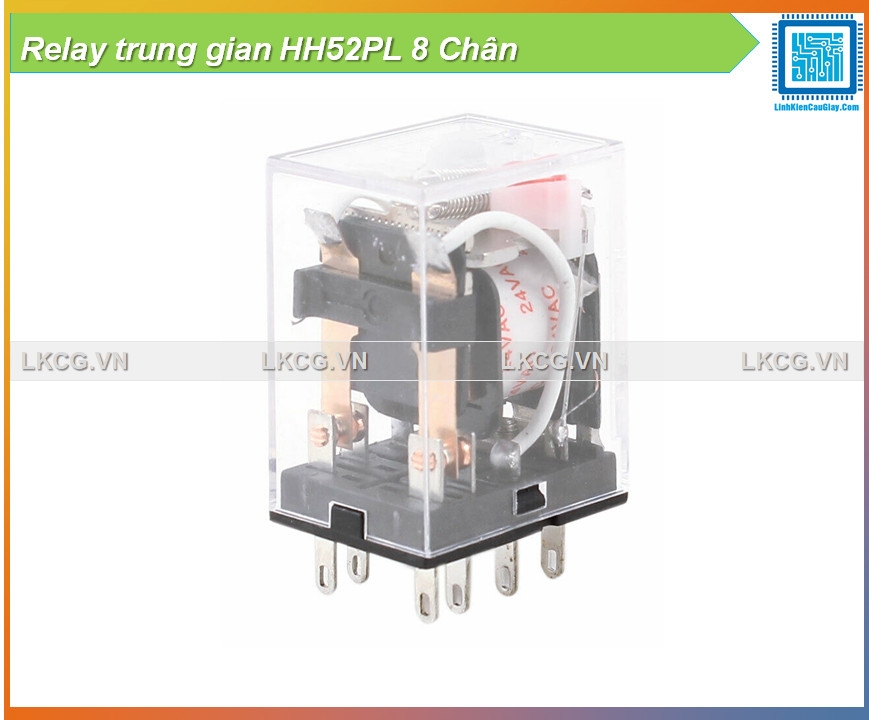

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
