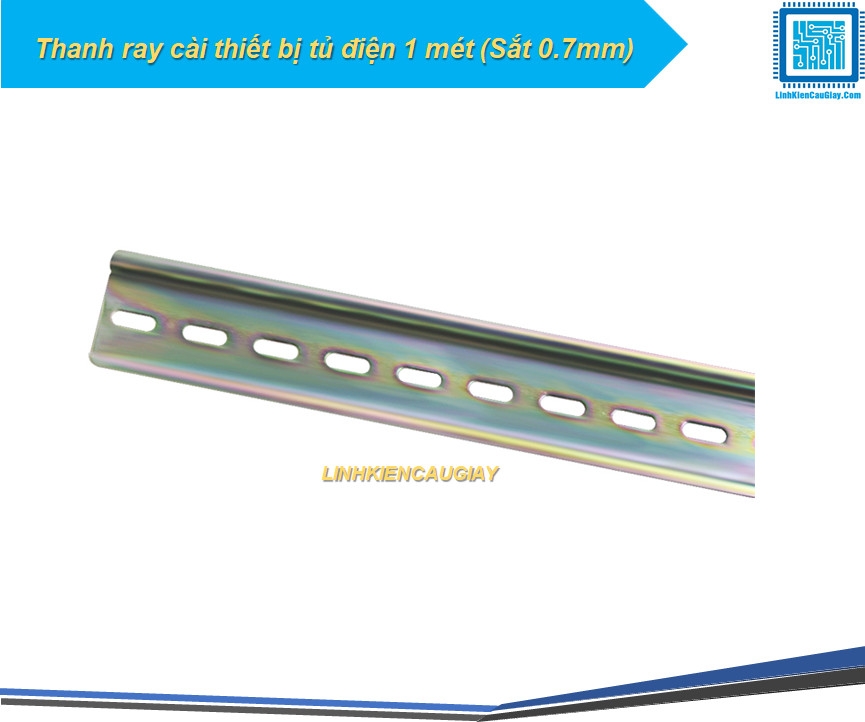

Thanh ray cài thiết bị tủ điện DIN 1 mét (sắt 0.7mm)

Mô tả sản phẩm

Thanh ray cài thiết bị tủ điện DIN Rail 1 mét (sắt dày 0.7mm) là phụ kiện tiêu chuẩn để gắn CB tép (MCB), RCCB/RCBO, contactor, relay trung gian, timer, bộ nguồn DIN, terminal… lên tủ điện nhanh gọn và chắc chắn. Ray dạng TS35 (35mm) có lỗ dài giúp bắt vít linh hoạt, dễ căn chỉnh, dễ cắt theo kích thước tủ. Bề mặt mạ chống gỉ giúp bền trong môi trường tủ điện, xưởng sản xuất và công trình.

Ứng dụng

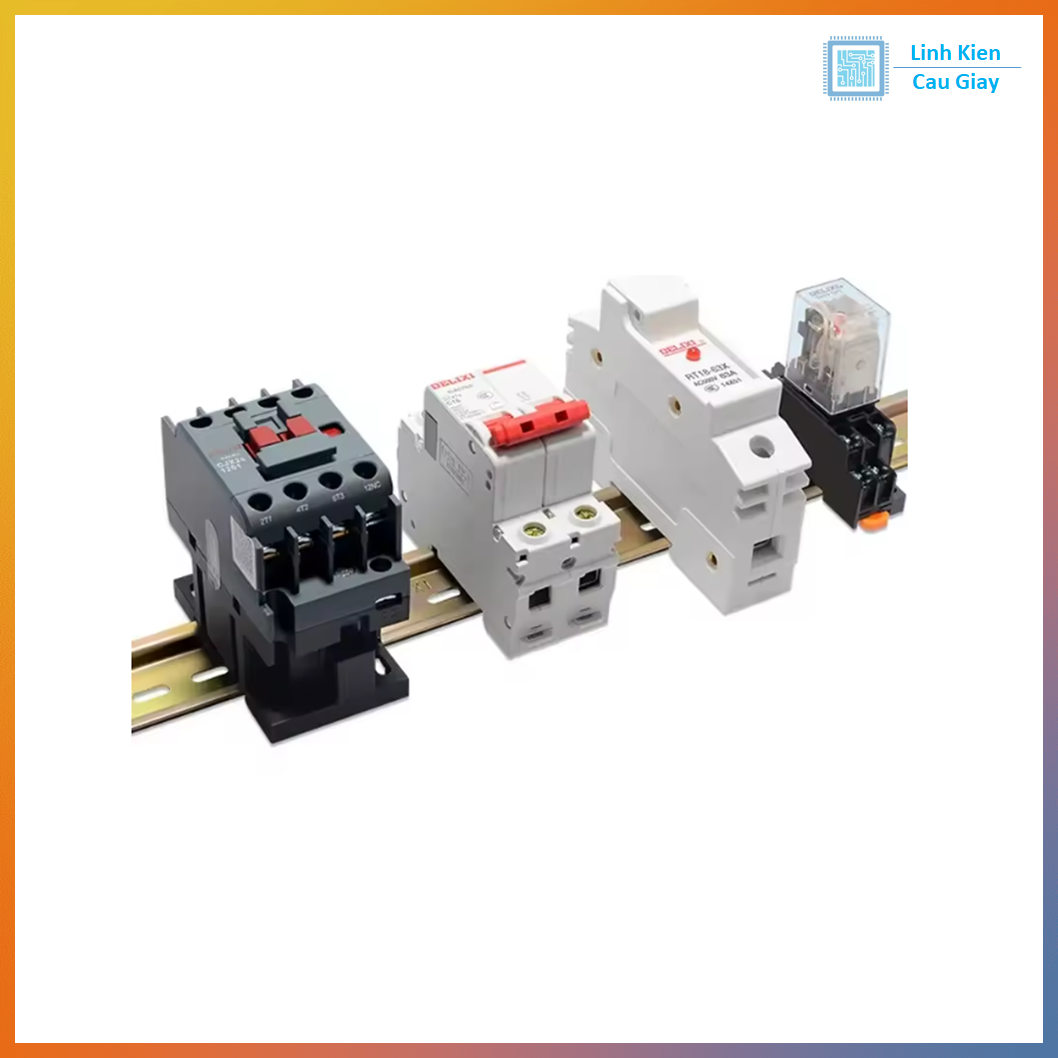

Lắp CB tép, RCCB/RCBO, cầu chì, contactor, relay, timer, bộ nguồn gắn DIN
Gắn cầu đấu/terminal blocks, phụ kiện kẹp chặn 2 đầu (end clamp)
Dùng cho tủ điện dân dụng, tủ công nghiệp, tủ điều khiển máy, DIY automation

Sơ đồ lắp đặt

Bước 1: Đặt ray lên backplate/tấm đáy tủ → căn thẳng
Bước 2: Bắt vít qua các lỗ dài trên ray để cố định
Bước 3: Cài thiết bị lên ray: móc mép trên → ấn phần dưới để ngàm khóa
Bước 4: Dùng kẹp chặn 2 đầu để chống trượt (khuyến nghị khi tủ rung/lắp dọc)

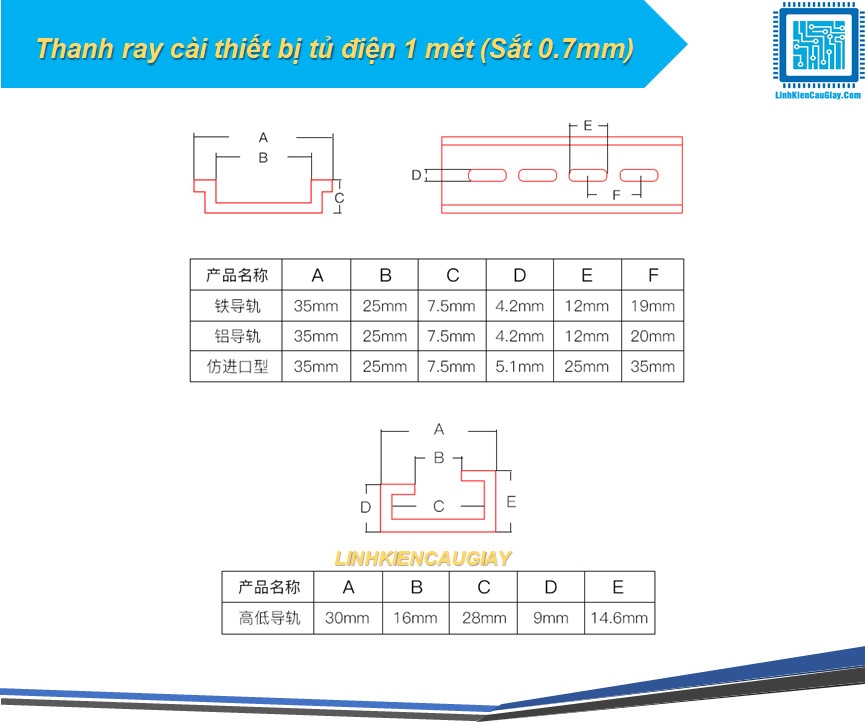

Thông số kĩ thuật

Chiều dài: 1 mét (có thể cắt theo nhu cầu)

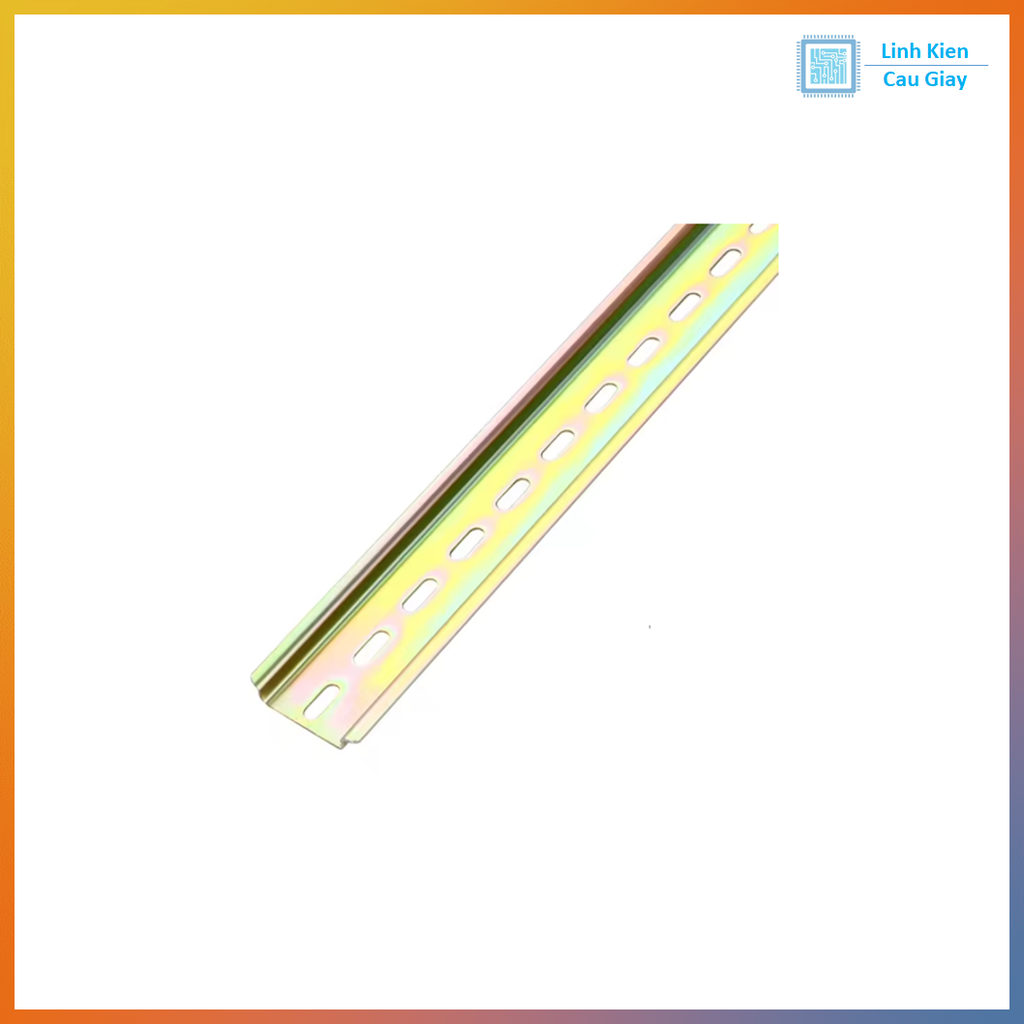

Loại ray: DIN Rail TS35 (35mm) dạng lỗ dài
Vật liệu: Sắt/thép
Độ dày: 0.7mm

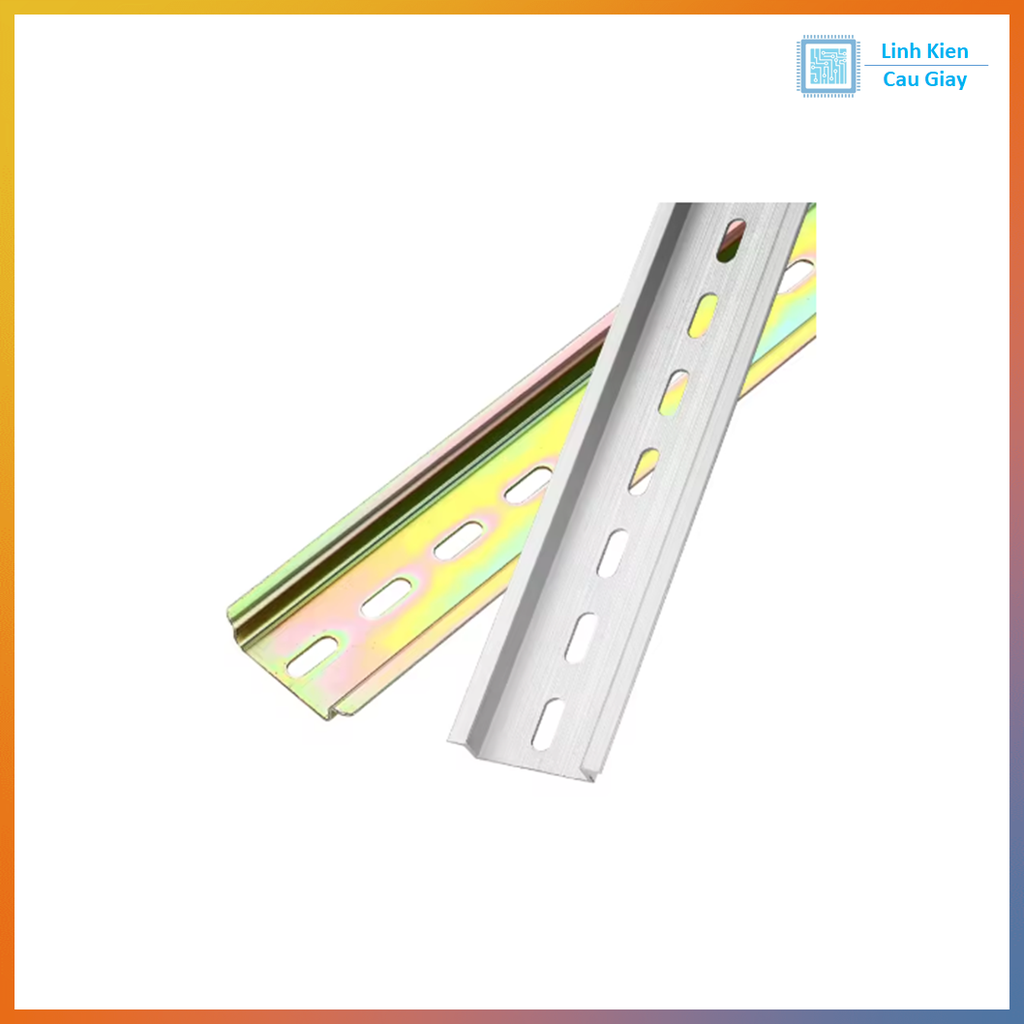

Bề mặt: mạ chống gỉ (màu xi vàng/7 màu tùy lô)
Phù hợp: thiết bị chuẩn ngàm DIN phổ biến trên thị trường

Hướng dẫn sử dụng

Đo kích thước thực tế trong tủ → cắt ray bằng máy cắt/kìm cắt sắt, dũa mép cho an toàn
Bắt vít đều tay, tối thiểu 2–3 điểm/1m để ray không cong
Nếu gắn nhiều thiết bị nặng (contactor, nguồn DIN lớn): tăng điểm bắt vít + dùng kẹp chặn 2 đầu
Gợi ý thi công đẹp: đi kèm máng đi dây, đánh dấu vị trí, chừa khoảng hở tản nhiệt cho nguồn/contactor

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
