Relay trung gian HH62P – Cuộn 12VDC / 24VDC / 220VAC

Mô tả sản phẩm

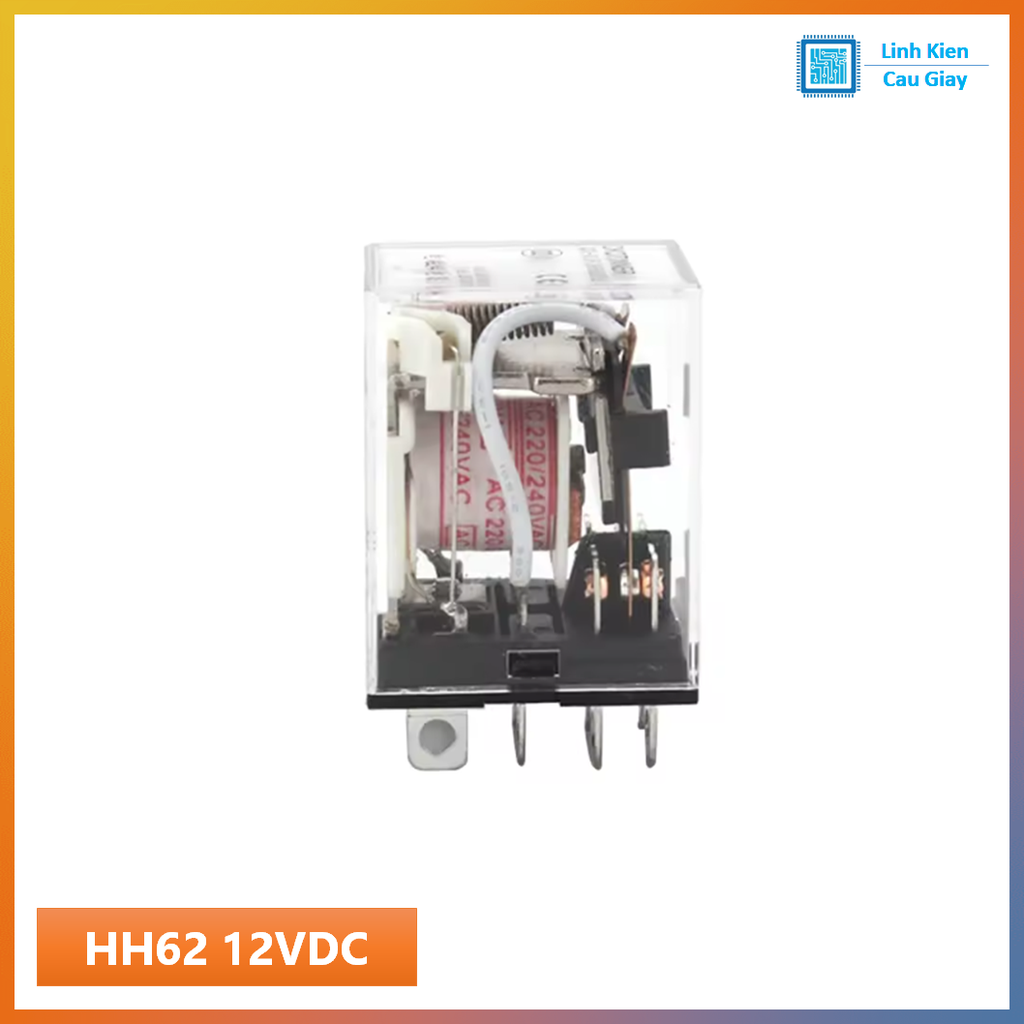

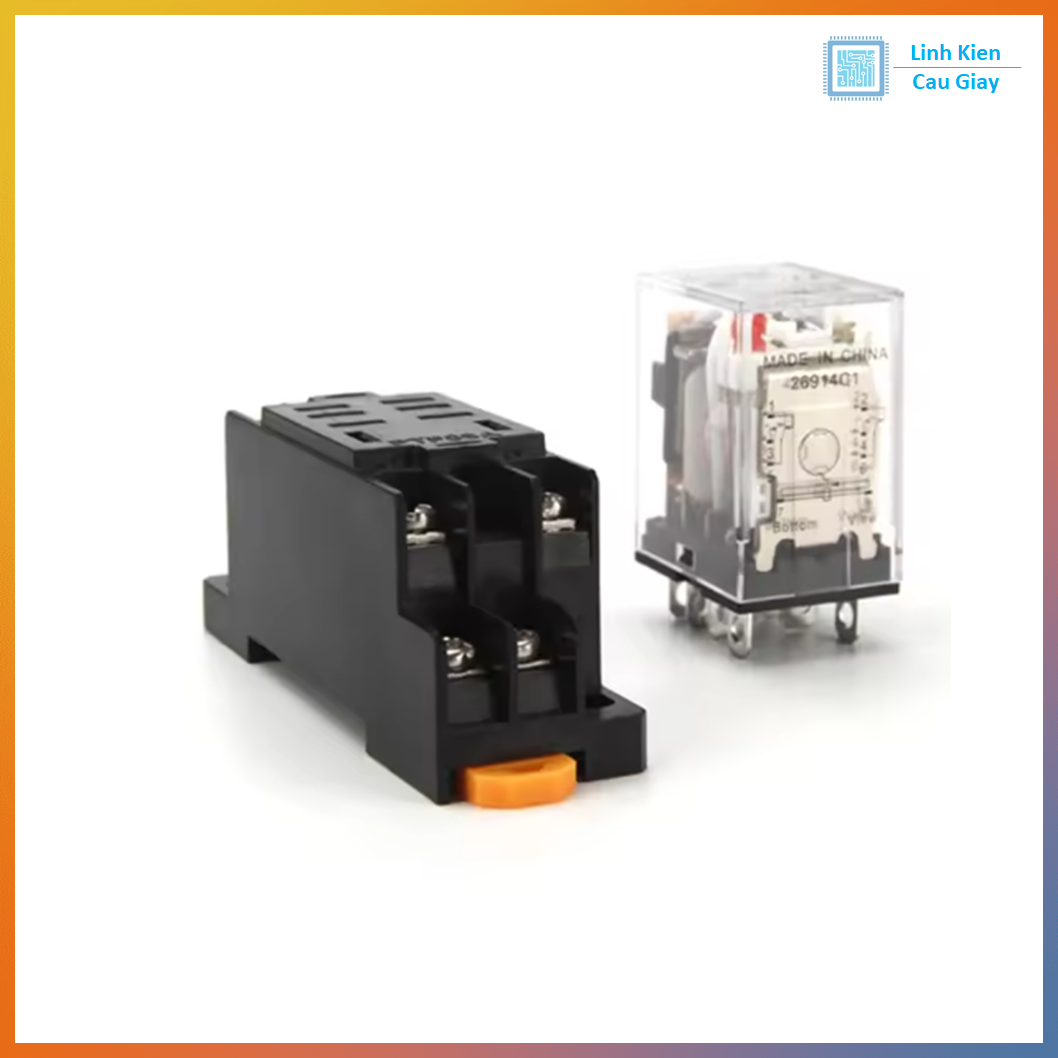

Relay trung gian HH62P 8 chân (kèm đế cắm) là loại relay phổ thông dùng để khuếch đại tín hiệu điều khiển, cách ly mạch, và đóng/cắt tải trong tủ điện – tủ điều khiển – tự động hóa. Sản phẩm có các lựa chọn cuộn hút 12VDC / 24VDC / 220VAC, dạng cắm đế 8 chân giúp thay thế nhanh, bảo trì dễ, đi dây gọn gàng. Kích thước tham khảo: relay cao khoảng 35mm, thân khoảng 20.5 × 26.5mm; đế rộng khoảng 22mm, dài khoảng 72mm.

Dạng relay trung gian cắm đế, tháo lắp nhanh, thay relay không cần tháo dây
Phù hợp làm relay điều khiển trong tủ điện: nhận tín hiệu từ PLC, timer, cảm biến, công tắc… rồi đóng/cắt tiếp điểm ra tải
Có nhiều tùy chọn điện áp cuộn hút: 12VDC, 24VDC, 220VAC (chọn đúng theo nguồn điều khiển)
Thường là loại 2 cặp tiếp điểm chuyển đổi (DPDT: 2NO + 2NC) theo chuẩn relay 8 chân HH62P (thực tế có thể khác nhẹ theo hãng, xem sơ đồ in trên vỏ relay)

Ứng dụng

Tủ điện điều khiển, tủ tự động hóa, tủ bơm/quạt, tủ chiếu sáng
Kích contactor, van điện từ, còi/đèn báo, tải AC/DC công suất vừa (tùy định mức tiếp điểm)
Mạch đảo chiều, liên động, trung gian cách ly tín hiệu PLC/Arduino/ESP32 (qua driver phù hợp)
Thay thế nhanh các hệ relay trung gian 8 chân phổ biến trên thị trường

Sơ đồ chân

Sơ đồ phổ biến (DPDT – 2 nhóm tiếp điểm)
Cuộn hút (Coil):
Nhóm tiếp điểm 1:  (COM) –  (NC) –  (NO)
Nhóm tiếp điểm 2:  (COM) –  (NC) –  (NO)

đọc trực tiếp trên thân relay để đấu nối chính xác hơn

Gợi ý đọc nhanh
COM: chân chung
NC: thường đóng (chưa cấp điện cuộn hút)
NO: thường mở (chỉ đóng khi cấp điện cuộn hút)

Thông số kĩ thuật

Model: HH62P, dạng cắm đế 8 chân
Điện áp cuộn hút (chọn phân loại): 12VDC / 24VDC / 220VAC

Dòng chịu tải tiếp điểm: 10A
Số chân: 8 pin + đế (socket) đi kèm
Dạng tiếp điểm (phổ biến): DPDT (2NO + 2NC)

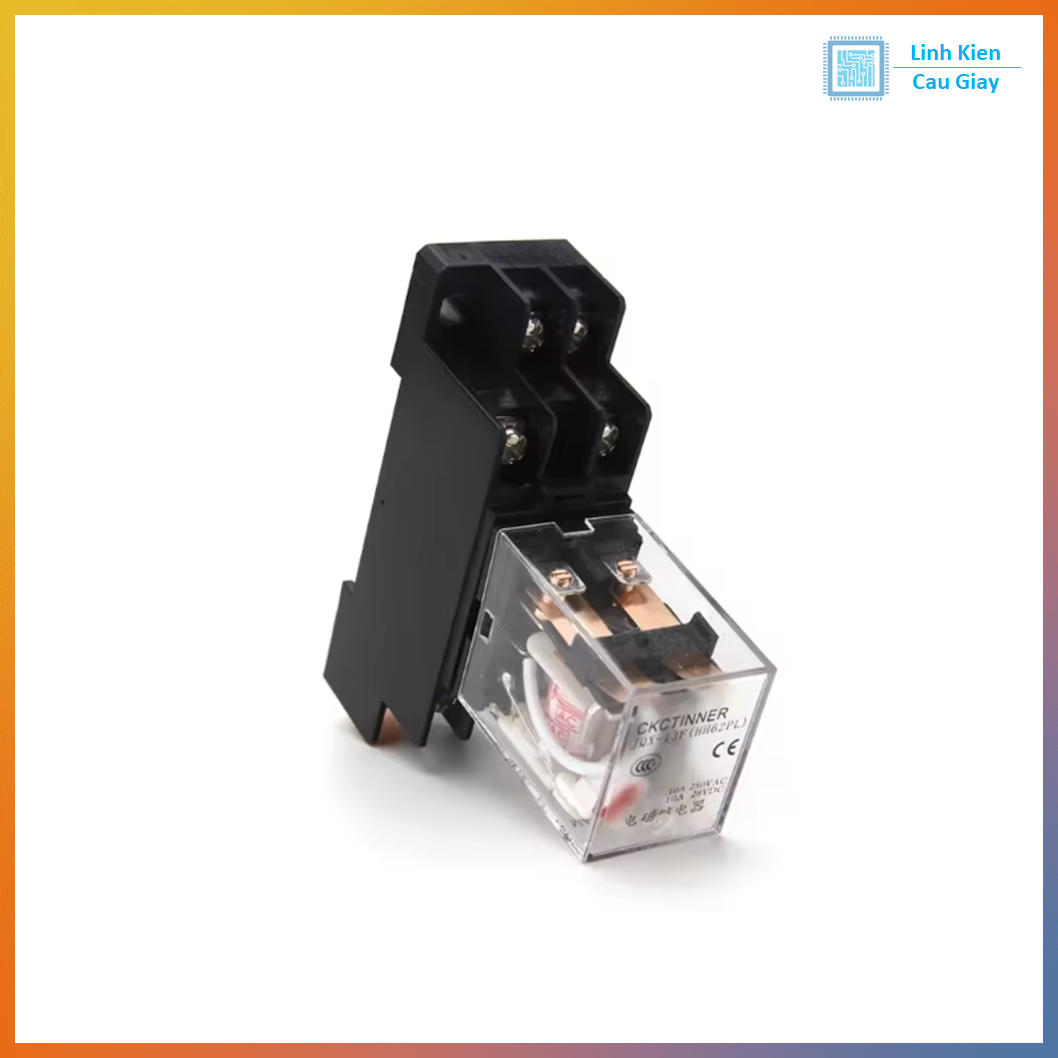

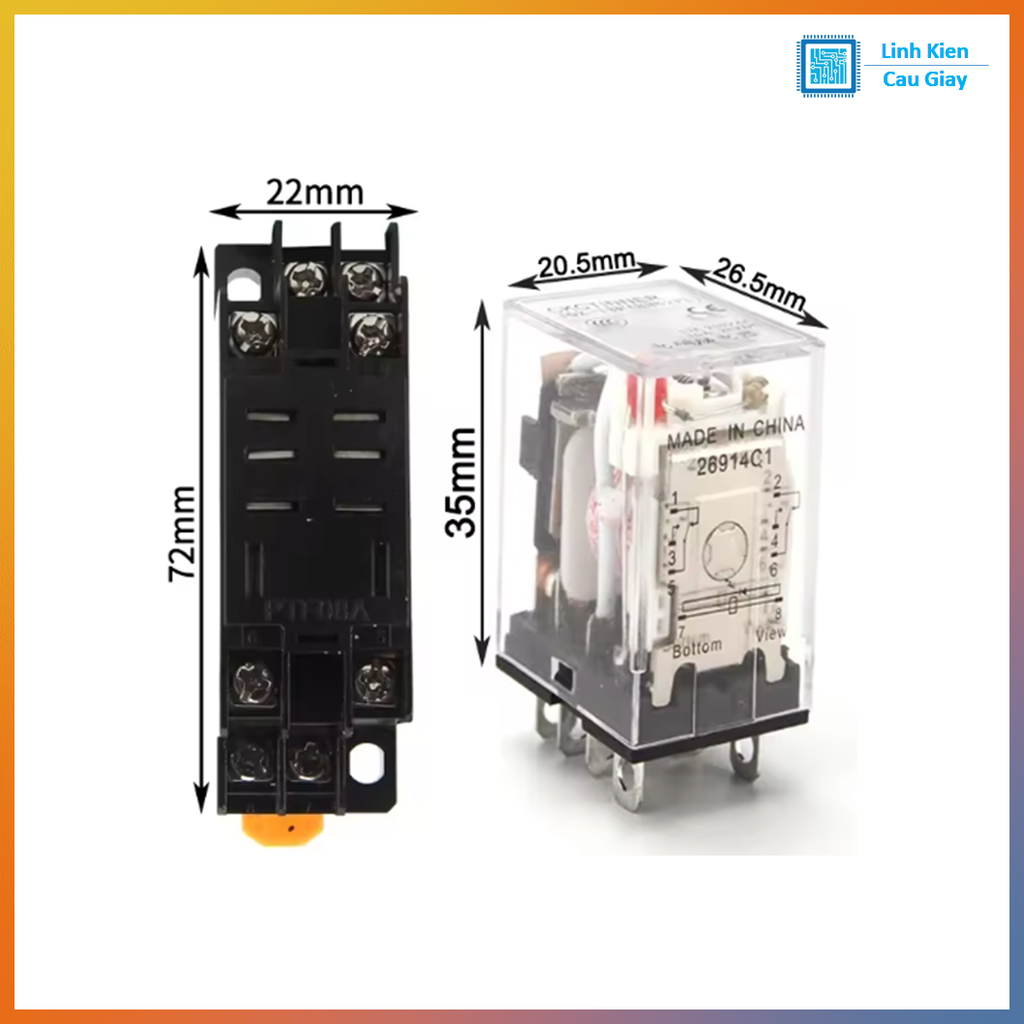

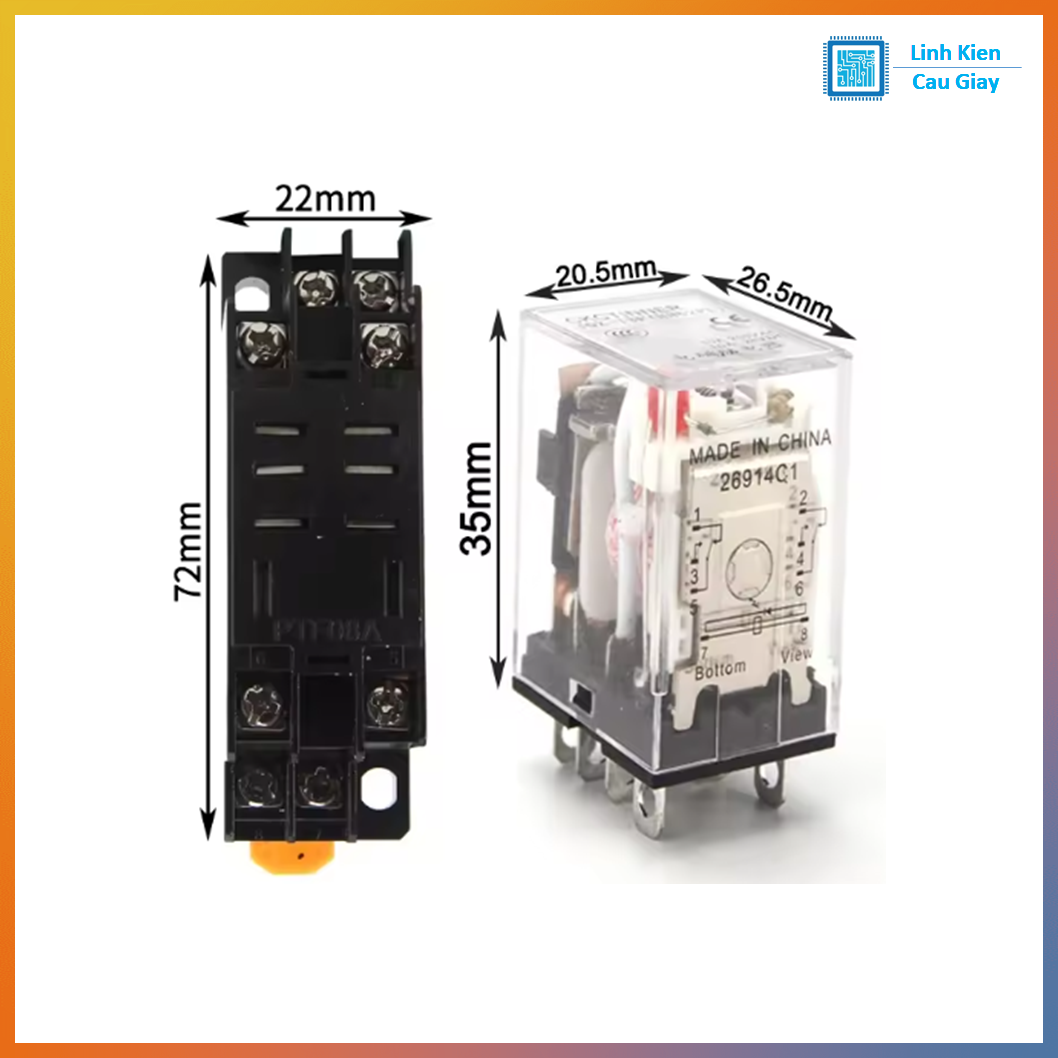

Kích thước tham khảo theo hình
Relay: cao ~35mm; thân ~20.5 × 26.5mm
Đế: rộng ~22mm; dài ~72mm

Hướng dẫn sử dụng

Chọn đúng điện áp cuộn hút
12VDC dùng cho nguồn 12V
24VDC dùng cho PLC/nguồn 24V công nghiệp
220VAC dùng cho điều khiển trực tiếp từ điện lưới (cẩn thận an toàn điện)

Đấu dây theo sơ đồ in trên relay
Cấp điện vào 2 chân coil (thường 2–7)
Đưa tải vào COM và ra NO/NC tùy nhu cầu
Muốn “bình thường tắt – kích mới chạy” → dùng COM–NO
Muốn “bình thường chạy – kích thì ngắt” → dùng COM–NC

Lưu ý khi dùng cuộn DC
Nếu relay/đế có LED/diode bảo vệ (tùy loại) có thể cần đúng cực +/− theo ký hiệu

Khuyến nghị an toàn
Tải lớn nên dùng relay để “kích contactor”, không nên đóng trực tiếp tải quá cao
Cuộn 220VAC và đấu trong tủ điện cần cách điện, che chắn và siết ốc chắc chắn

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
