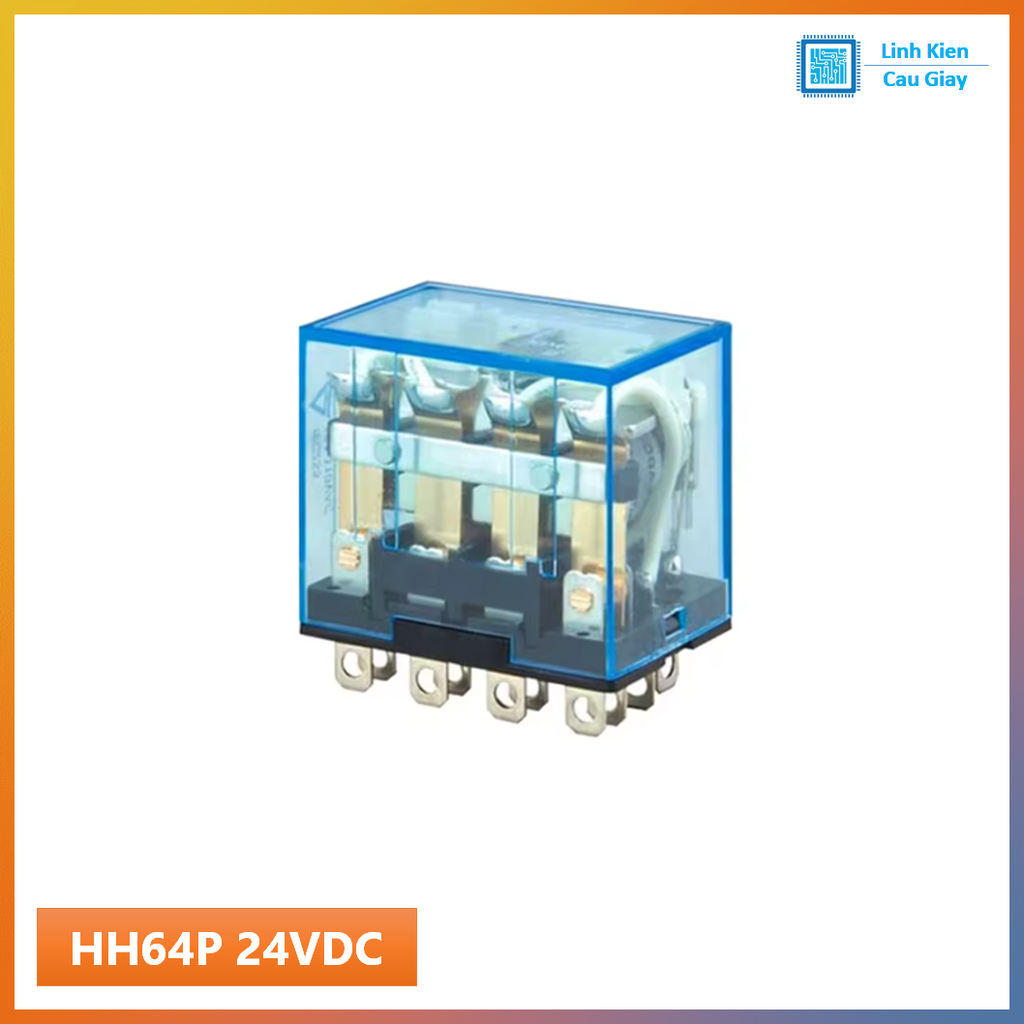

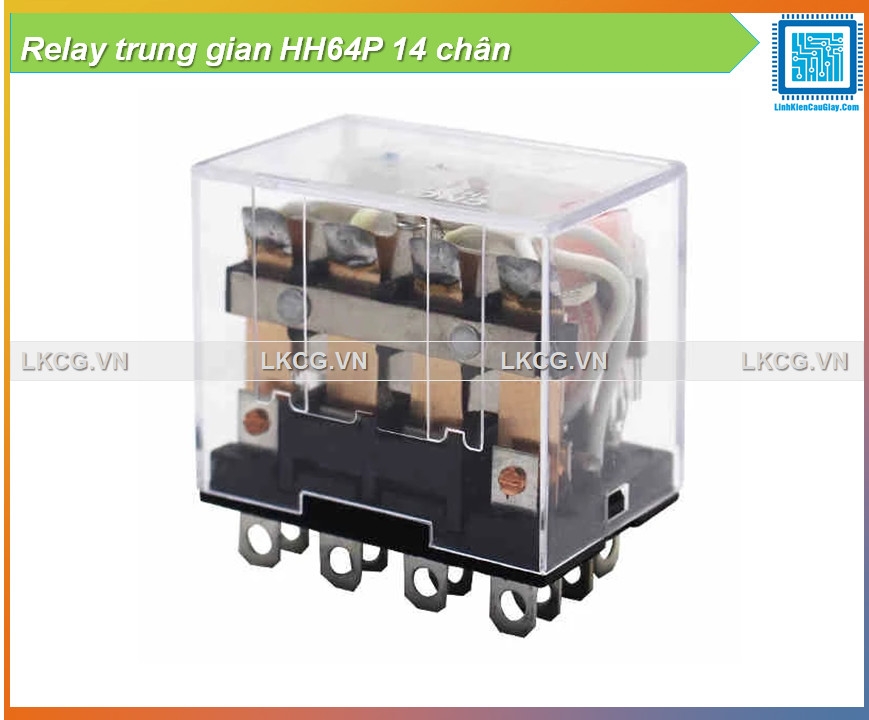

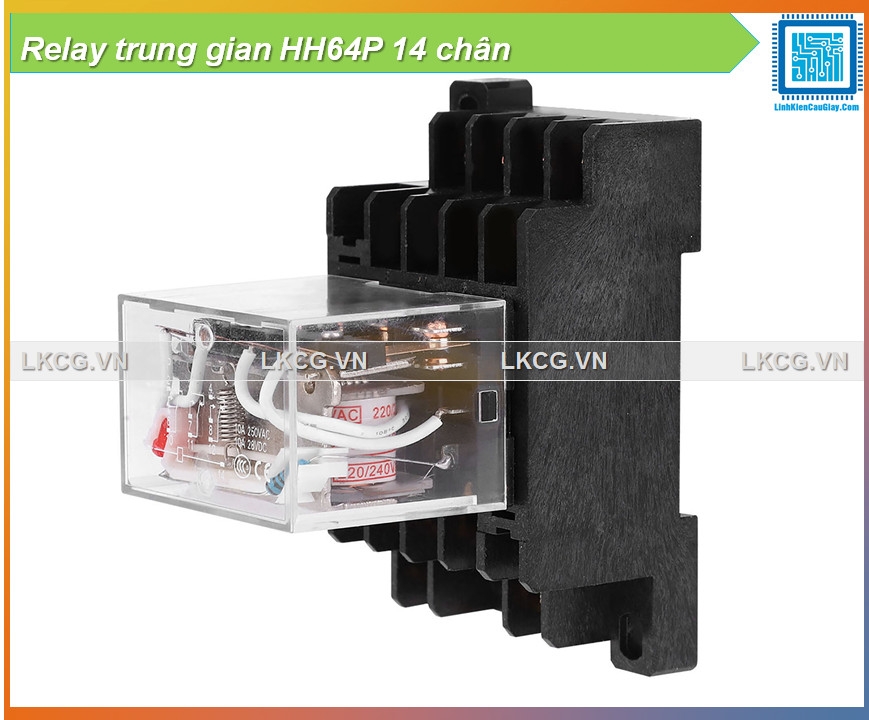

Relay trung gian HH64P 14 chân – Cuộn 12VDC / 24VDC / 220VAC – Tiếp điểm 10A

Mô tả sản phẩm

Relay trung gian HH64P 14 chân (chuẩn MY4) là relay cắm đế chuyên dùng trong tủ điện – tủ điều khiển – tự động hóa để khuếch đại tín hiệu, cách ly mạch và đóng/cắt nhiều ngõ ra. Điểm nổi bật của HH64P là 4 cặp tiếp điểm chuyển đổi (4PDT: 4NO + 4NC) và tiếp điểm chịu tải 10A (theo thông số in trên vỏ), phù hợp điều khiển tải mạnh hơn các dòng relay trung gian nhỏ. Có các lựa chọn cuộn hút 12VDC / 24VDC / 220VAC, dạng cắm đế 14 chân giúp lắp nhanh, thay thế dễ, bảo trì tiện.

Chuẩn MY4, 14 chân cắm đế: đi dây gọn, thay relay nhanh không cần tháo dây
4 nhóm tiếp điểm độc lập giúp điều khiển 4 mạch cùng lúc (liên động, chia nhánh, đảo trạng thái)
Vỏ trong suốt dễ quan sát trạng thái đóng/ngắt, thuận tiện kiểm tra trong tủ điện
Tiếp điểm tải lớn hơn loại 3A/5A, phù hợp kích contactor, van điện từ, tải điều khiển công suất vừa (tùy ứng dụng)

Ứng dụng

Tủ PLC, tủ điều khiển máy, tủ bơm/quạt, tủ chiếu sáng, hệ thống báo hiệu
Mạch liên động an toàn, mạch đảo trạng thái, chia 4 ngõ điều khiển
Kích contactor/SSR, điều khiển đèn báo, còi, van điện từ… (khuyến nghị dùng để “kích” tải lớn)

Sơ đồ chân

Cuộn hút (Coil): 13 – 14

4 nhóm tiếp điểm (mỗi nhóm: NC – COM – NO)
Nhóm 1: NC-1, COM-5, NO-9
Nhóm 2: NC-2, COM-6, NO-10
Nhóm 3: NC-3, COM-7, NO-11
Nhóm 4: NC-4, COM-8, NO-12

Nguyên lý
Chưa cấp điện cuộn hút: COM nối NC
Cấp điện cuộn hút: COM chuyển sang NO

Thông số kĩ thuật

Model: HH64P (MY4)

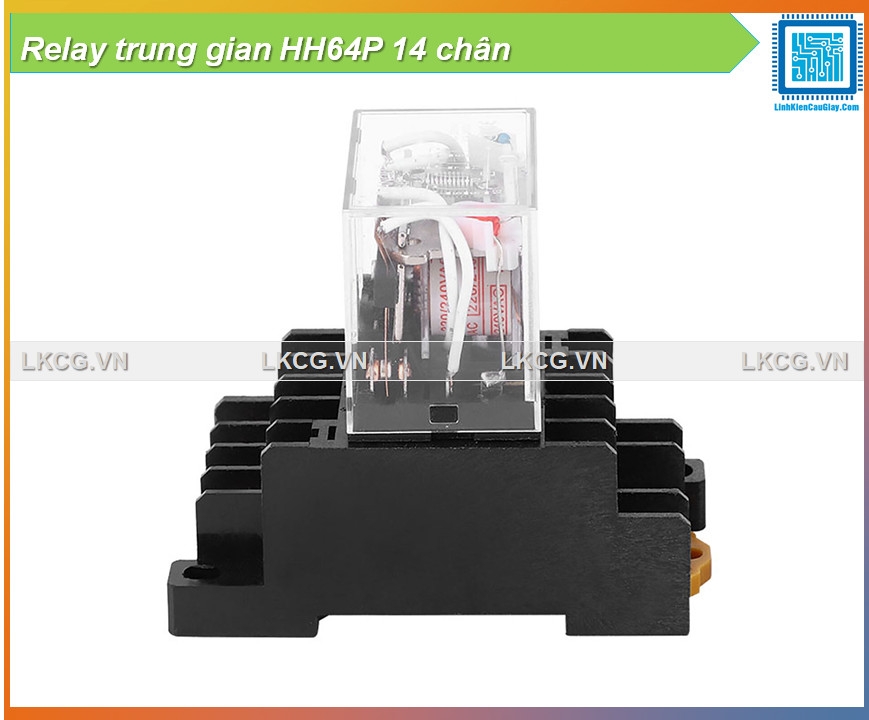

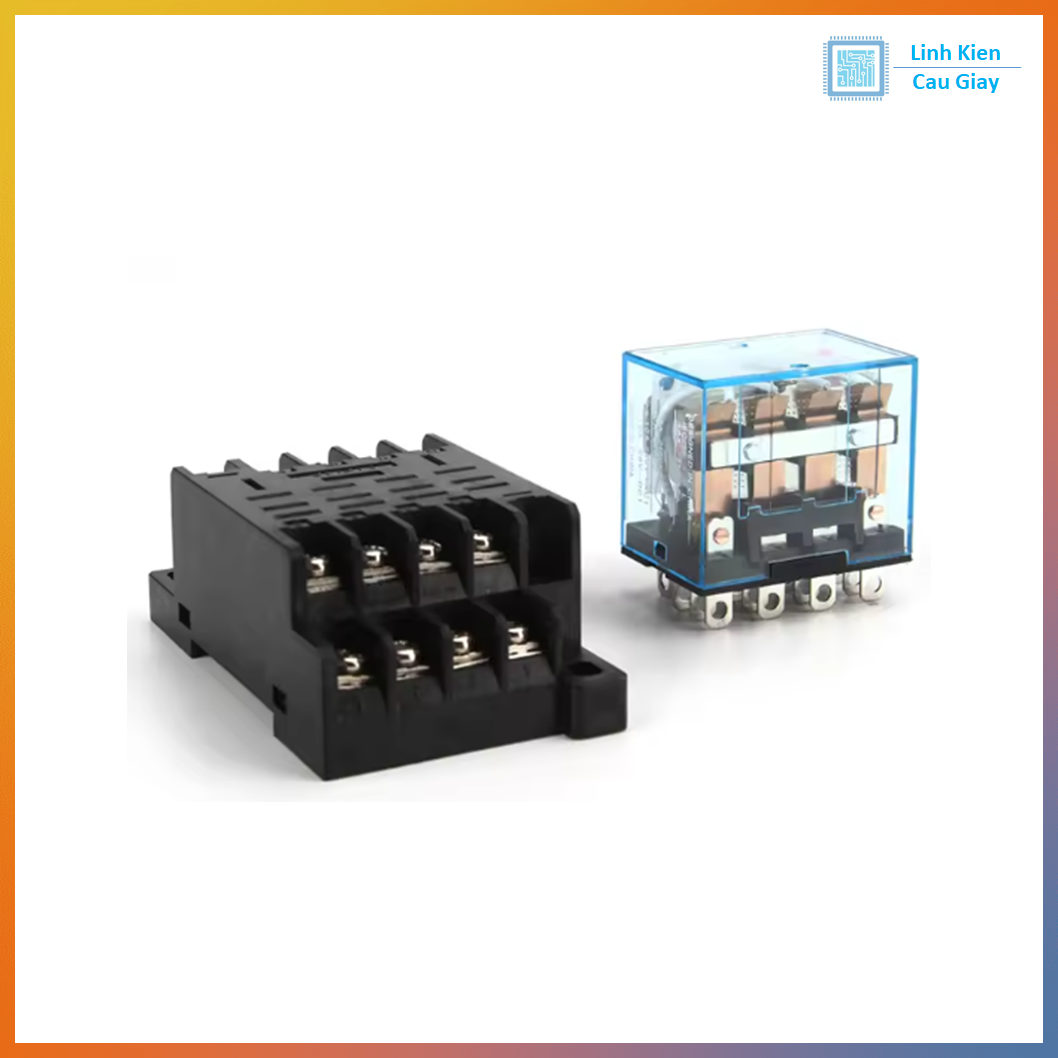

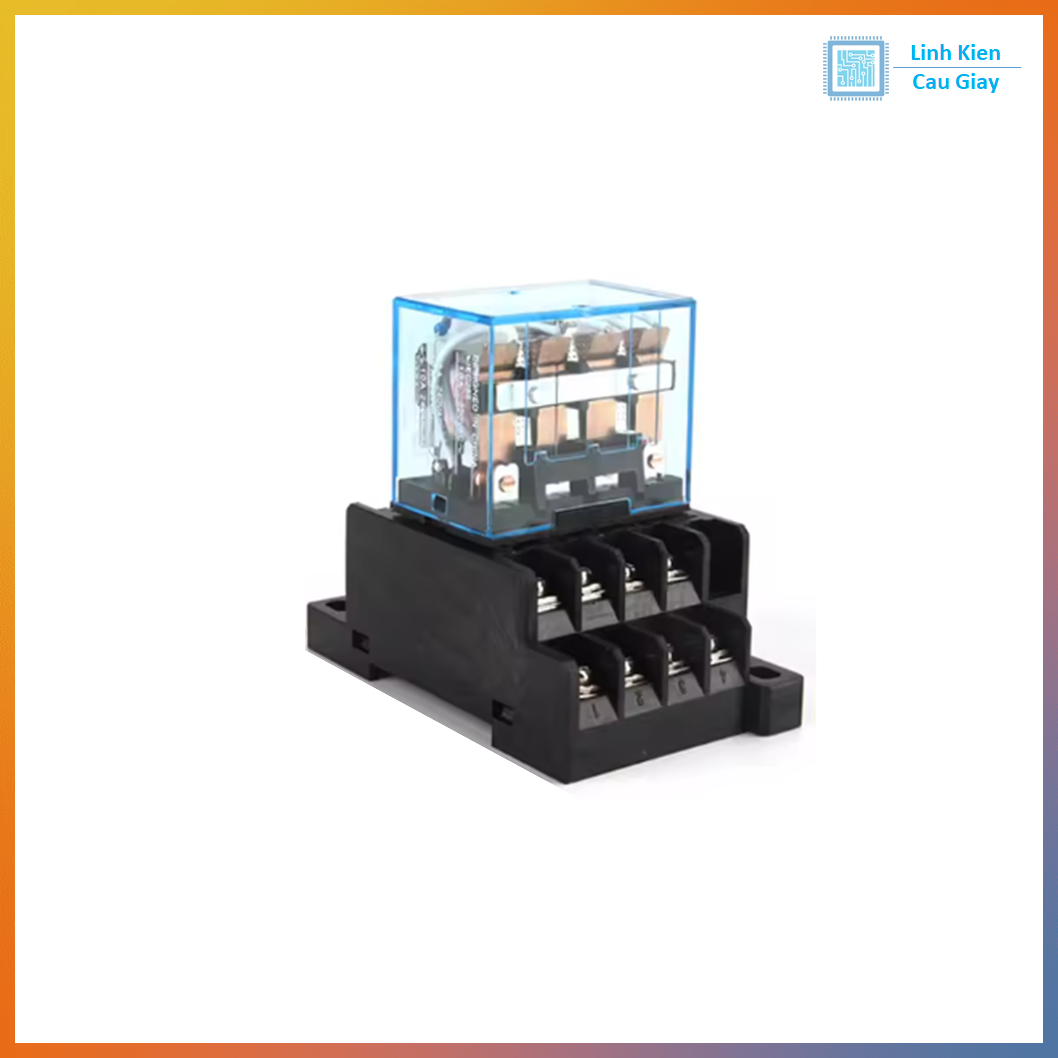

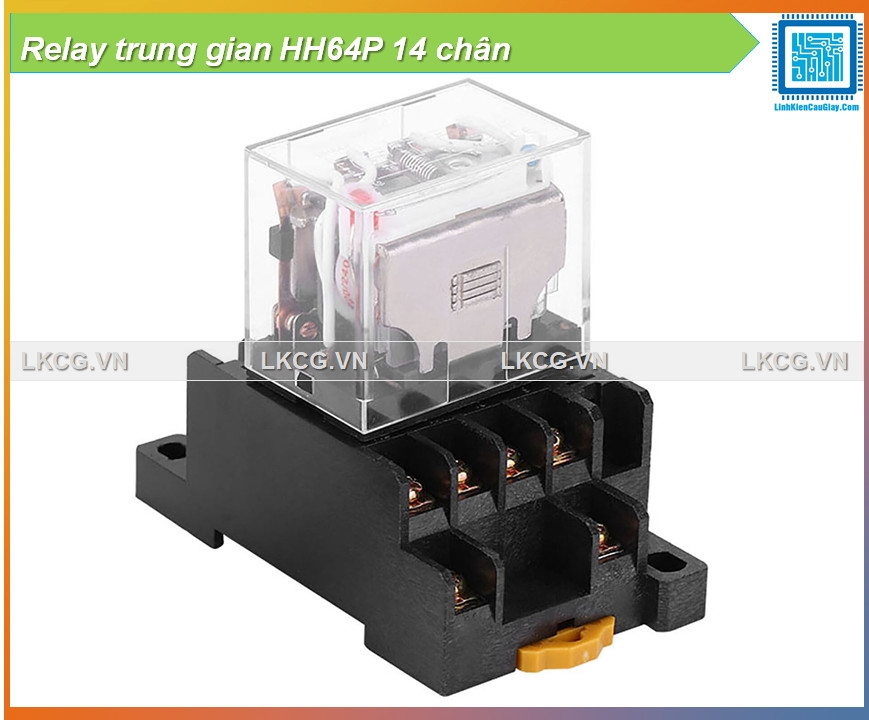

Số chân: 14 pin + đế cắm 14 chân
Dạng tiếp điểm: 4PDT (4 cặp chuyển đổi)
Dòng tiếp điểm: 10A 240V~ AC1, 10A 28V
Điện áp cuộn hút (phân loại bán): 12VDC / 24VDC / 220VAC

Hướng dẫn sử dụng

Chọn đúng điện áp cuộn hút theo hệ điều khiển (12VDC/24VDC/220VAC)
Cấp điện vào chân 13–14 để kích relay
Đấu tải qua COM (5/6/7/8) và lấy ra NO (9/10/11/12) hoặc NC (1/2/3/4)
Bình thường tắt, kích mới chạy: COM–NO
Bình thường chạy, kích thì ngắt: COM–NC
Tải có dòng khởi động lớn (motor, biến áp): nên dùng HH64P để kích contactor/SSR, tăng độ bền tiếp điểm

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
