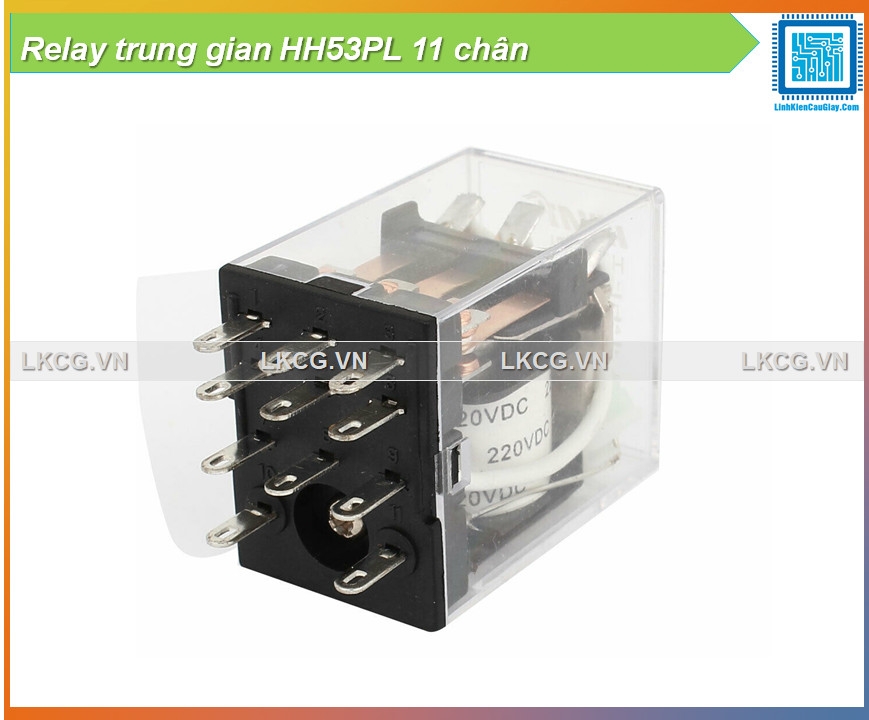

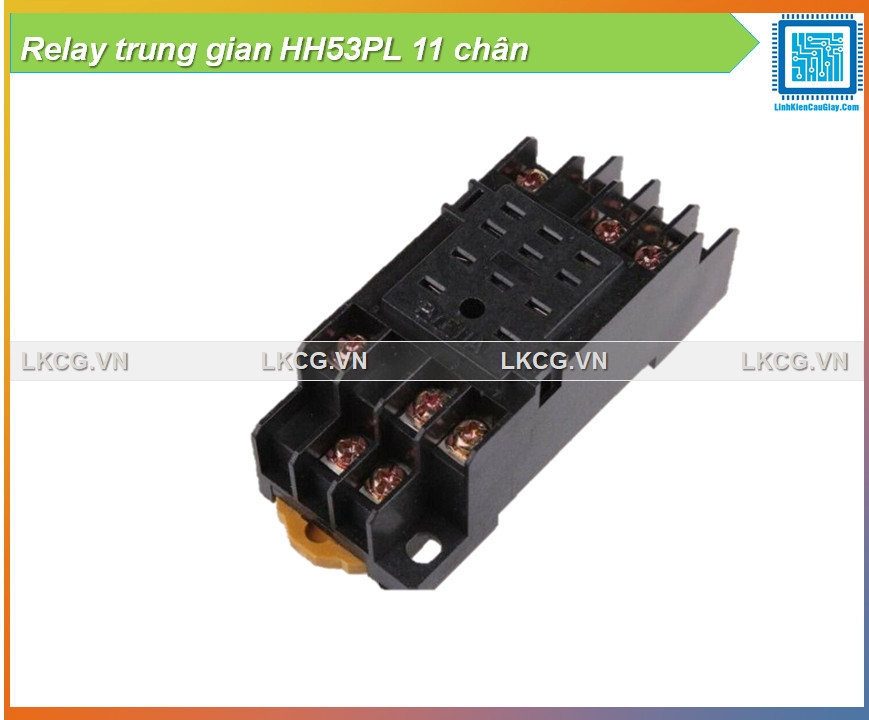

Relay trung gian HH53PL 11 chân – Cuộn 12VDC / 24VDC / 220VAC

Mô tả sản phẩm

Relay trung gian HH53PL 11 chân (chuẩn MY3N) là relay cắm đế dùng trong tủ điện – tự động hóa để khuếch đại tín hiệu điều khiển, cách ly mạch và đóng/cắt tải. Ưu điểm là dạng 11 pin, 3 cặp tiếp điểm chuyển đổi (3PDT: 3NO + 3NC) giúp làm liên động, đảo trạng thái, điều khiển nhiều nhánh cùng lúc. Có đủ phiên bản cuộn 12VDC / 24VDC / 220VAC, thay thế nhanh nhờ cắm đế 11 chân (socket).

Chuẩn 11 chân cắm đế, lắp nhanh trên tủ điện, thay relay không cần tháo dây
Có 3 nhóm tiếp điểm chuyển đổi, phù hợp mạch liên động, chia 3 nhánh điều khiển
Vỏ trong suốt dễ quan sát trạng thái đóng/cắt, dễ kiểm tra khi bảo trì
Có nhiều lựa chọn cuộn hút: 12VDC, 24VDC, 220VAC (chọn đúng nguồn điều khiển)

Ứng dụng

Tủ điều khiển, tủ tự động hóa, PLC, timer, bộ điều khiển nhiệt, cảm biến
Mạch liên động, mạch đảo trạng thái, điều khiển nhiều ngõ ra cùng lúc (3 nhánh)
Kích contactor/SSR, điều khiển đèn báo, còi, van điện từ (tùy dòng tiếp điểm)

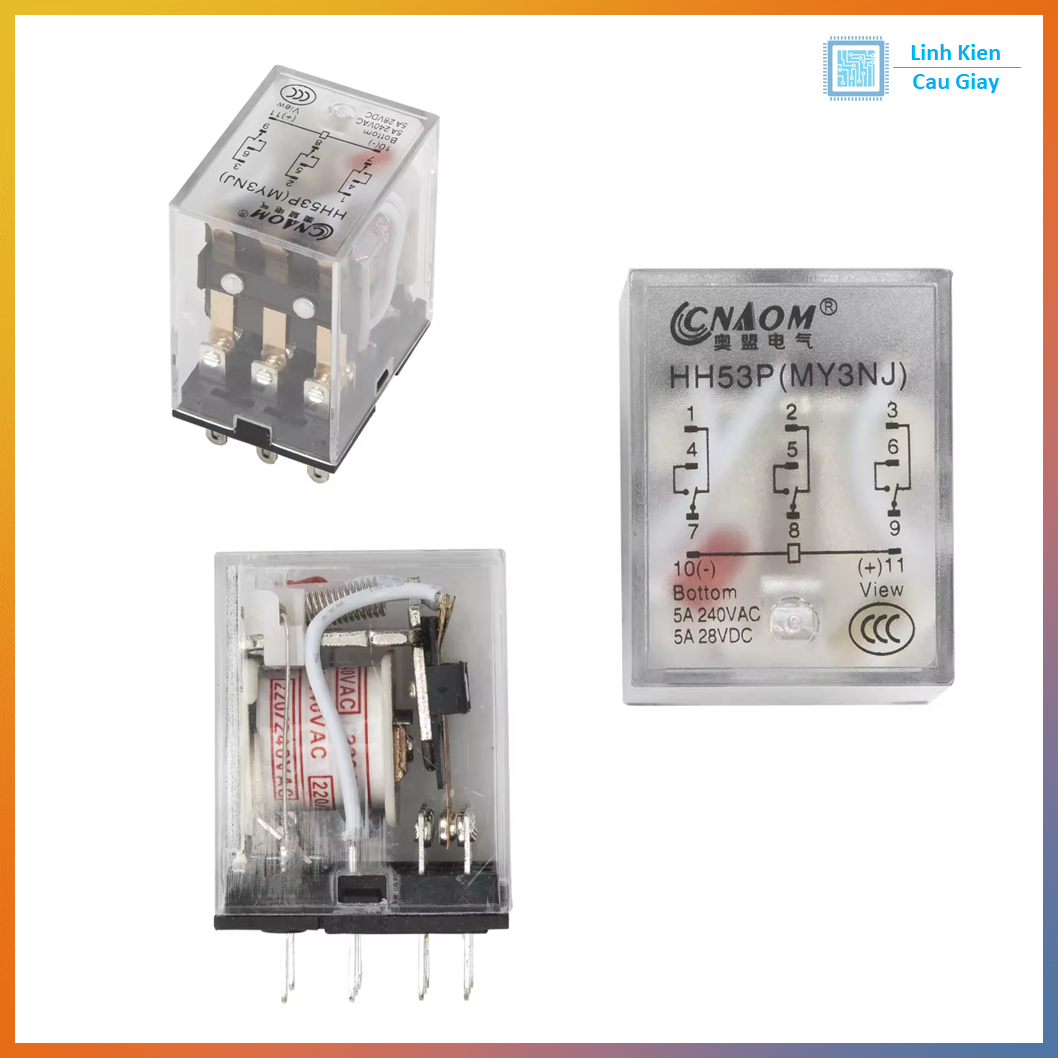

Sơ đồ chân

Cuộn hút (Coil): chân 10 – 11

Nhóm tiếp điểm 1: NC-1, COM-4, NO-7
Nhóm tiếp điểm 2: NC-2, COM-5, NO-8
Nhóm tiếp điểm 3: NC-3, COM-6, NO-9

Cách hiểu nhanh
Chưa cấp điện cuộn hút: COM nối với NC
Có cấp điện cuộn hút: COM chuyển sang nối với NO

Thông số kĩ thuật

Model: HH53PL
Số chân: 11 pin + đế cắm 11 chân
Điện áp cuộn hút: 12VDC / 24VDC / 220VAC (tùy phân loại)
Dạng tiếp điểm: 3PDT (3 cặp chuyển đổi: 3NO + 3NC)

Hướng dẫn sử dụng

Chọn đúng điện áp cuộn hút theo hệ của bạn (12VDC/24VDC/220VAC)
Cấp nguồn vào chân 10–11 để kích relay
Đấu tải qua COM (4/5/6) và lấy ra NO (7/8/9) hoặc NC (1/2/3) tùy mục đích
Muốn bình thường tắt, kích mới chạy: COM–NO
Muốn bình thường chạy, kích thì ngắt: COM–NC
Lưu ý an toàn: nếu dùng cuộn 220VAC hoặc đóng cắt điện lưới, cần cách điện, che chắn và đi dây đúng kỹ thuật

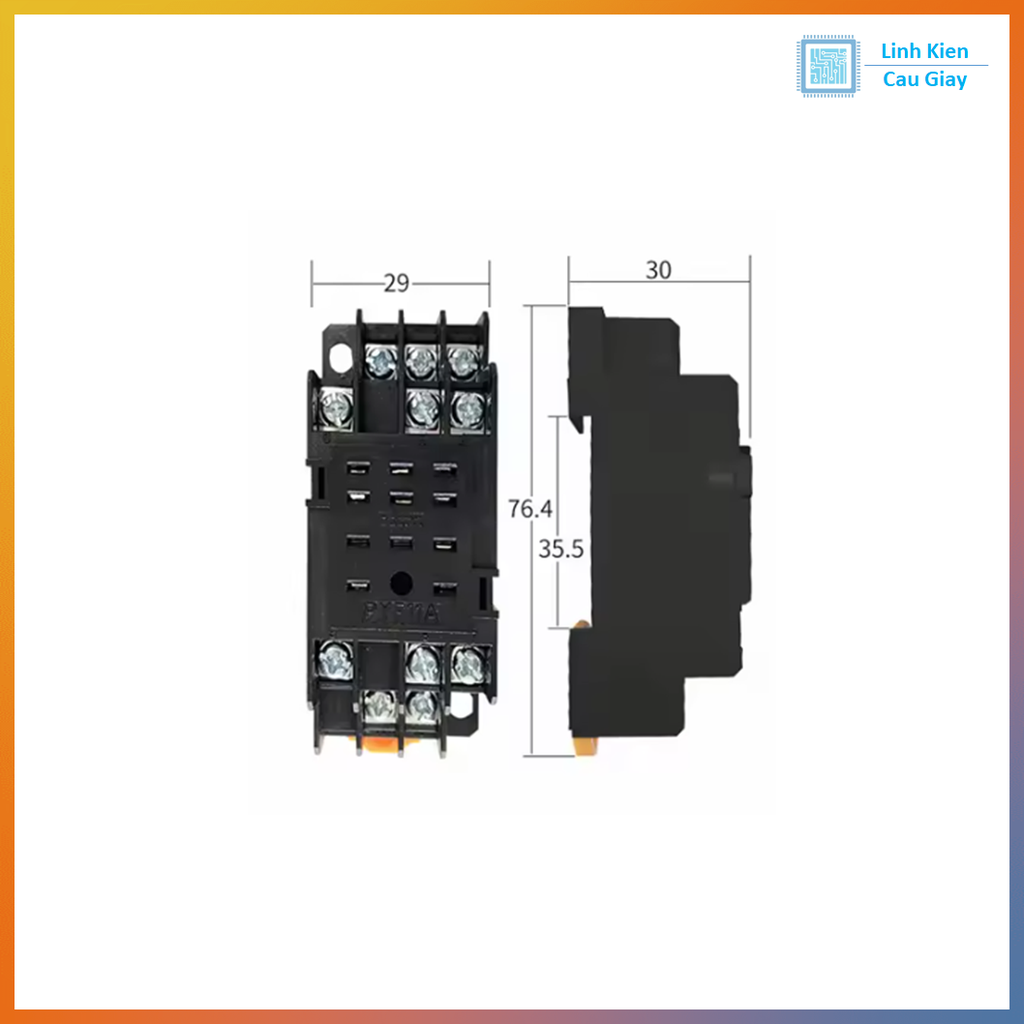

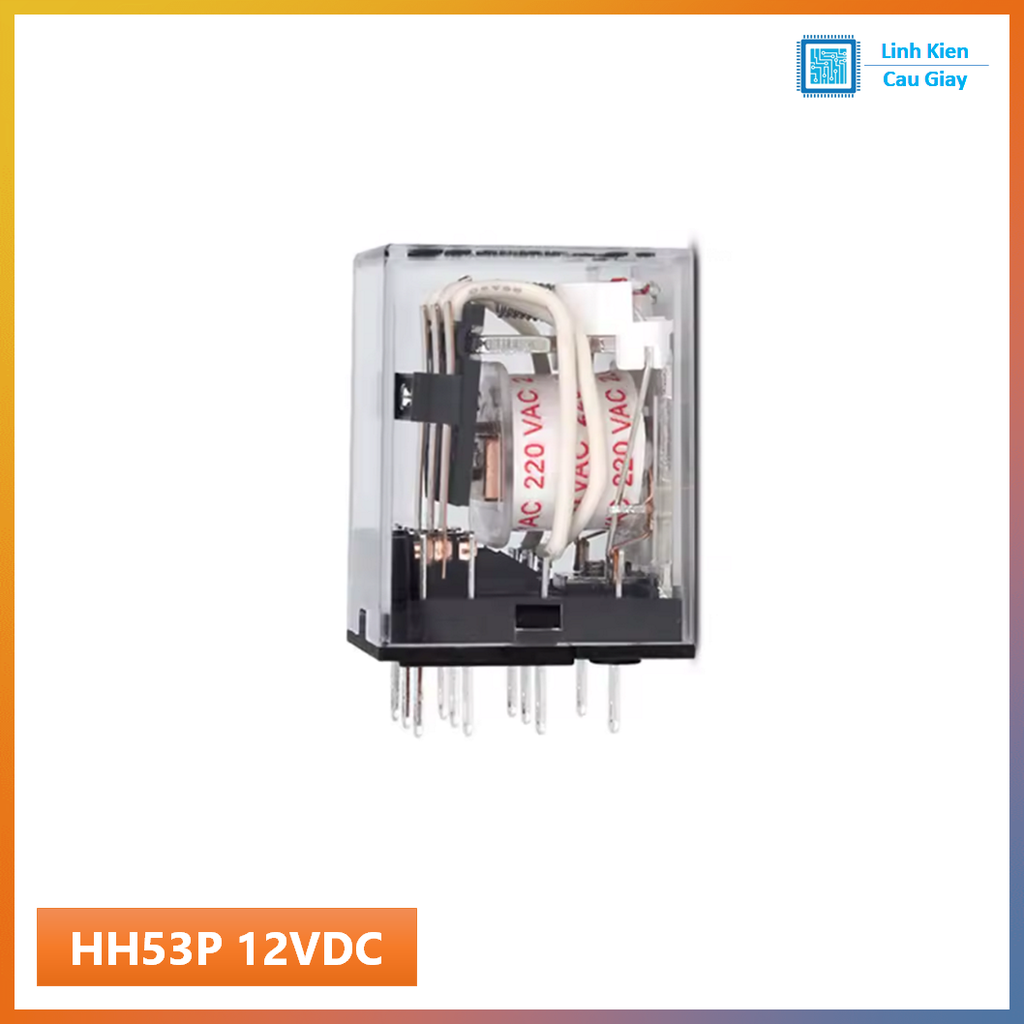

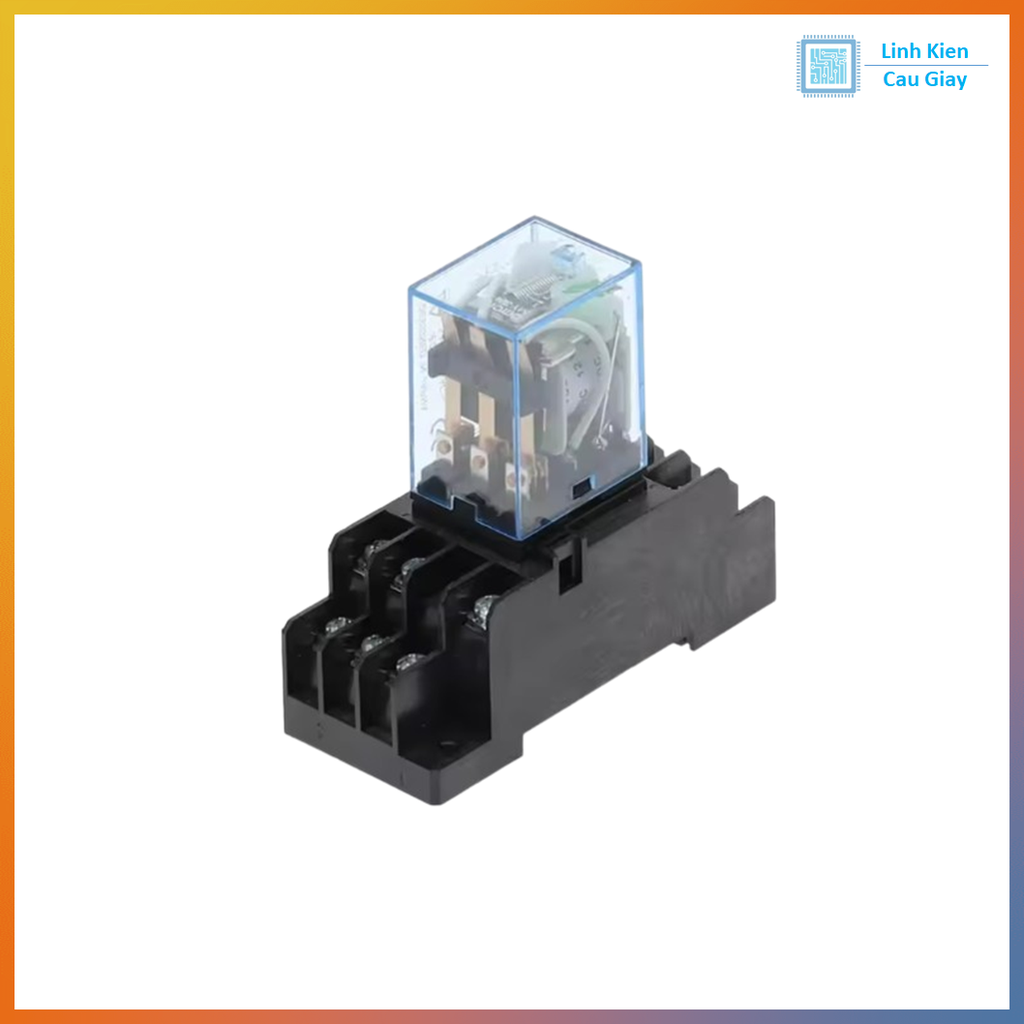

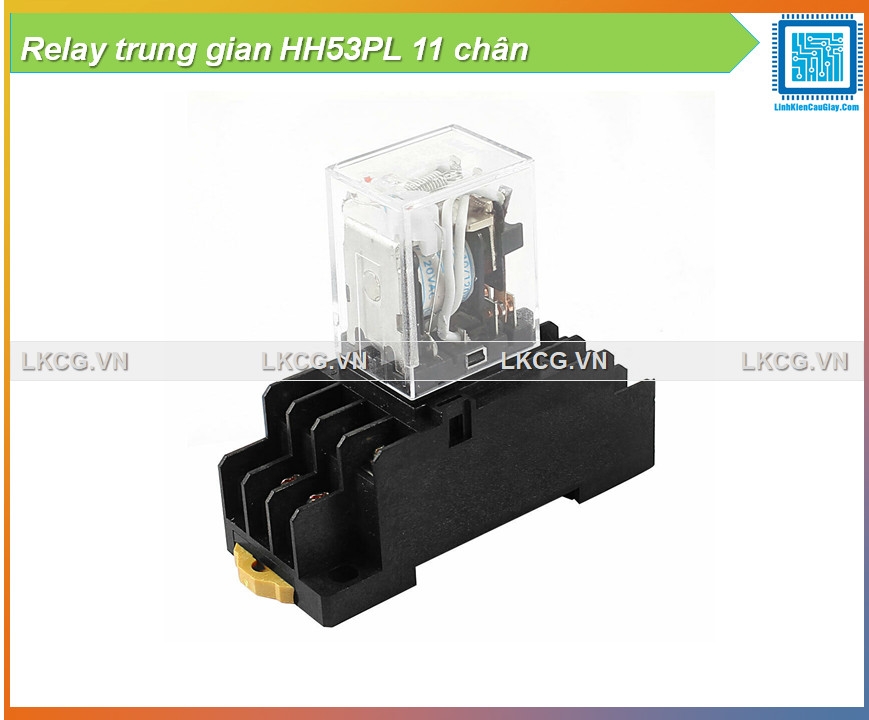

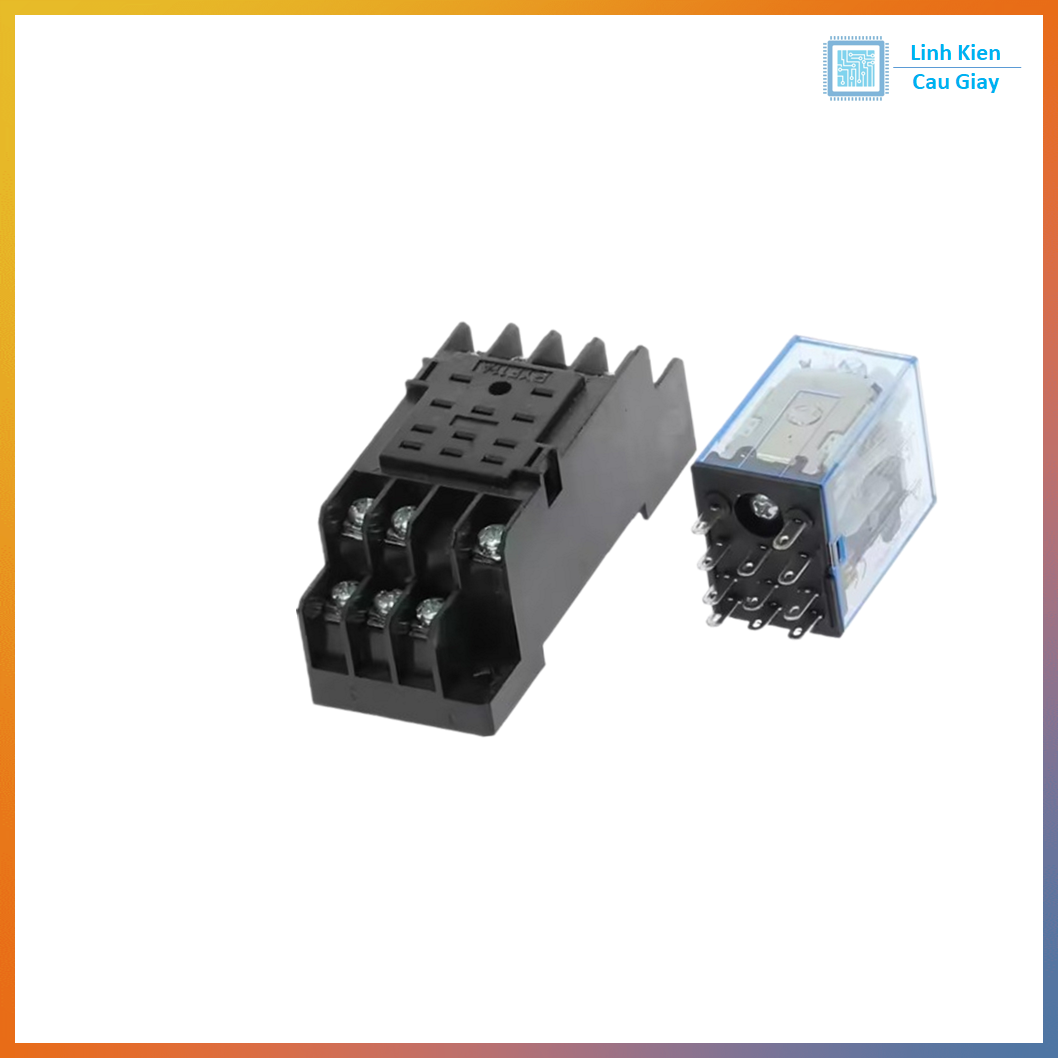

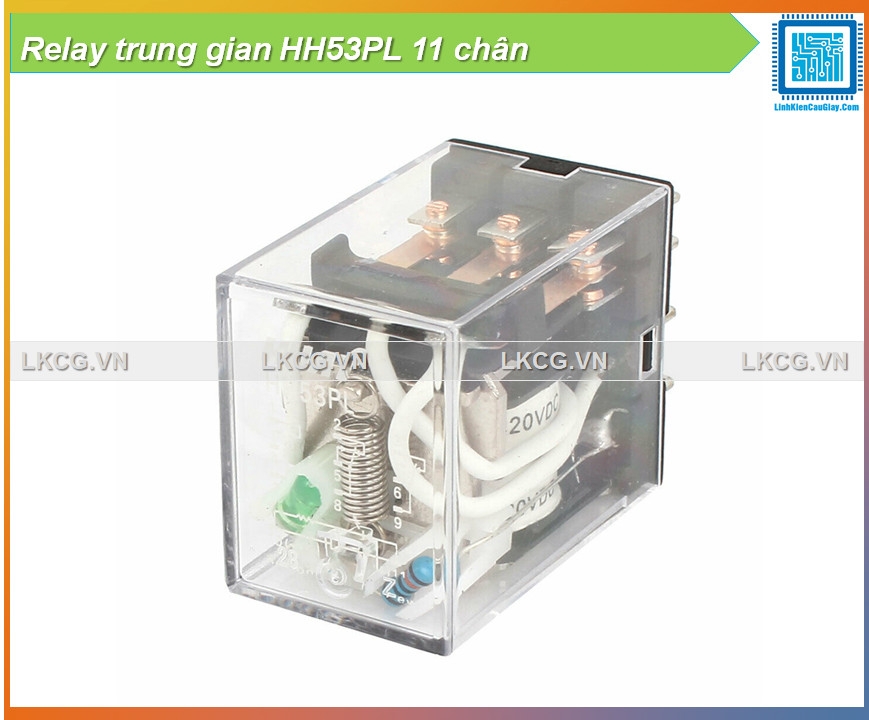

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
