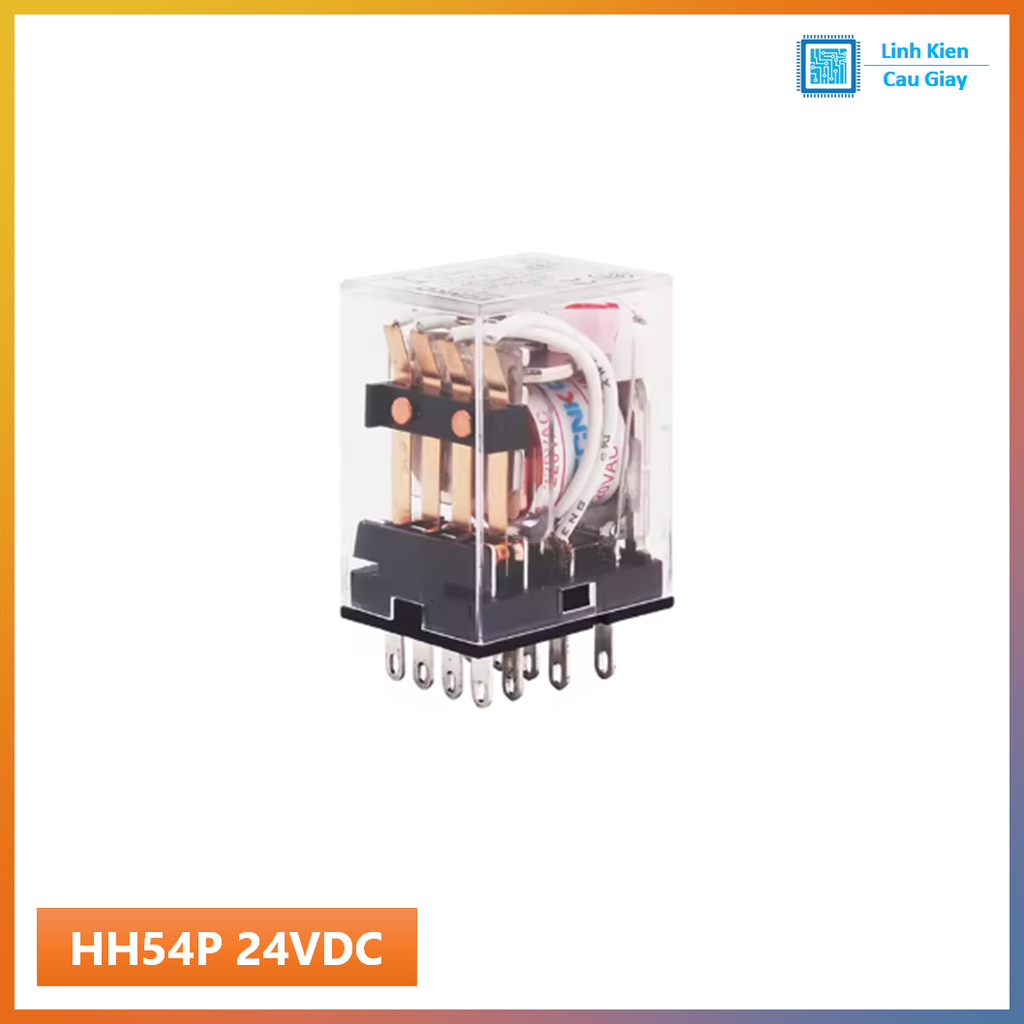

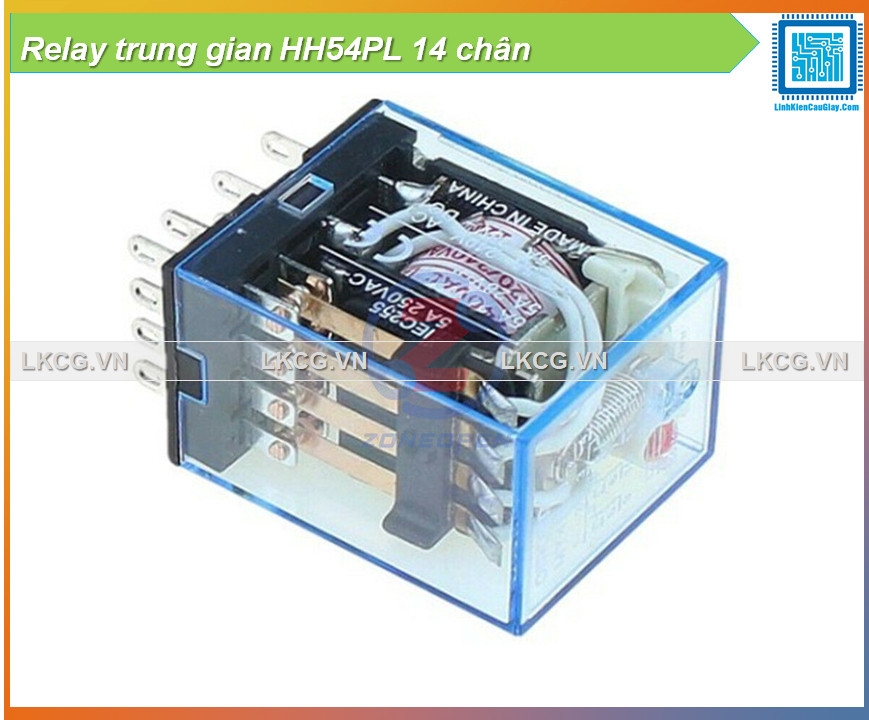

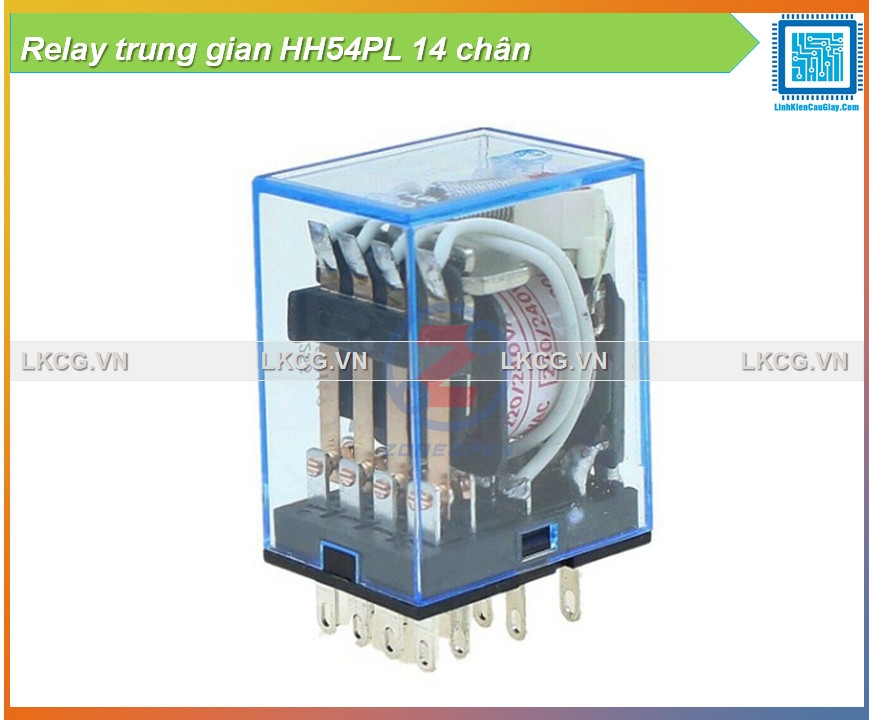

Relay trung gian HH54PL (MY4) 14 châN – Cuộn 12VDC / 24VDC / 220VAC(DC)

Mô tả sản phẩm

Relay trung gian HH54PL (MY4) 14 chân là relay cắm đế chuyên dùng trong tủ điện – tủ điều khiển – tự động hóa để khuếch đại tín hiệu, cách ly mạch và đóng/cắt nhiều ngõ ra cùng lúc. Dòng HH54PL thuộc nhóm 4 cặp tiếp điểm chuyển đổi (4PDT: 4NO + 4NC), rất hợp cho mạch liên động, đảo trạng thái, chia nhiều nhánh điều khiển. Có các lựa chọn cuộn hút 12VDC / 24VDC / 220VAC (hoặc 220VDC tùy phiên bản), lắp đặt nhanh nhờ đế cắm 14 chân.

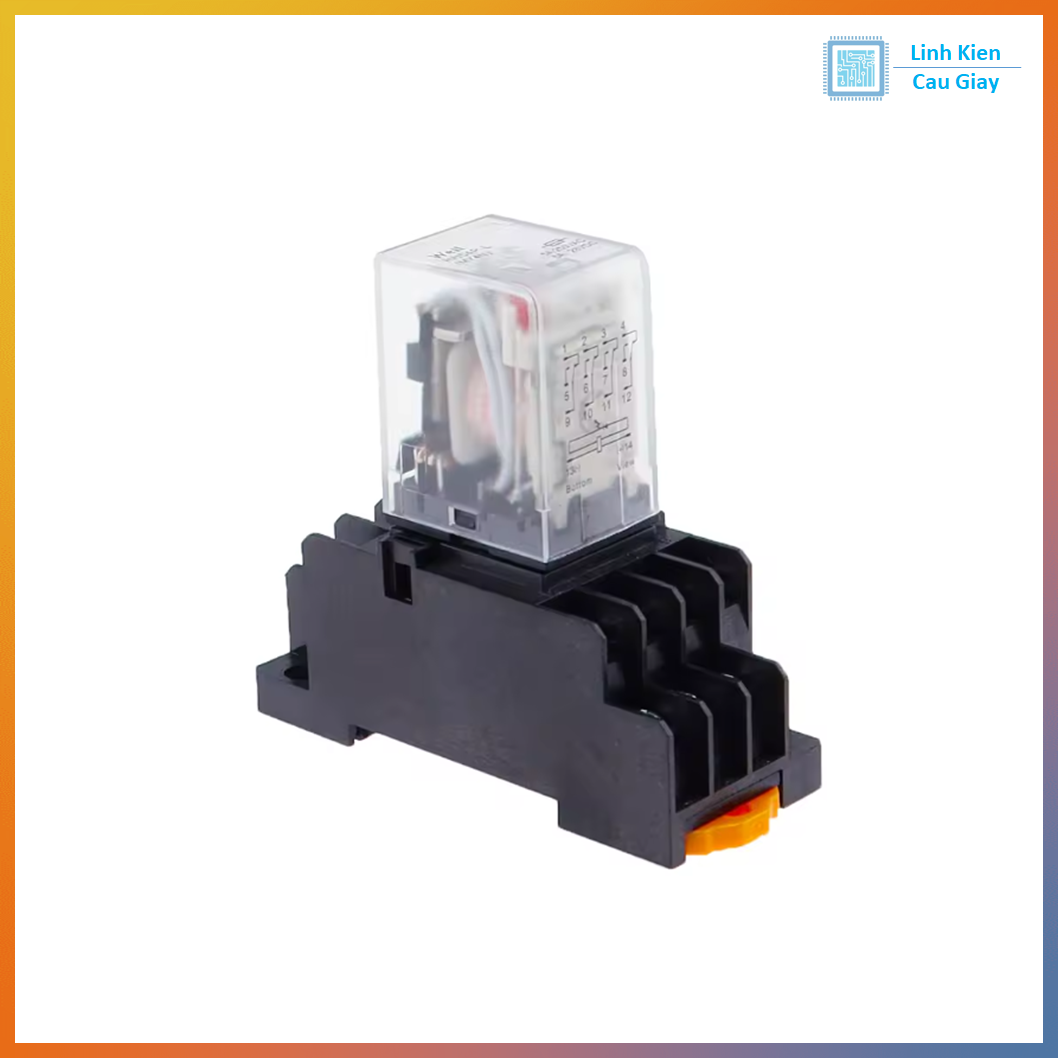

Chuẩn relay MY4, 14 chân cắm đế, thay nhanh không cần tháo dây
4 cặp tiếp điểm chuyển đổi, điều khiển được 4 mạch độc lập cùng lúc
Vỏ trong suốt dễ quan sát trạng thái đóng ngắt
Loại cuộn DC thường có ký hiệu cực (+)(-) trên vỏ, đấu đúng cực để hoạt động ổn định

Ứng dụng

Tủ PLC, tủ điều khiển máy, tủ bơm/quạt, tủ chiếu sáng
Mạch liên động an toàn, mạch đảo trạng thái, chia nhiều ngõ ra điều khiển
Kích contactor/SSR, điều khiển đèn báo, còi, van điện từ (tùy tải thực tế)

Sơ đồ chân

Cuộn hút (Coil)
Chân 13 (–) và chân 14 (+) đối với bản cuộn DC có phân cực

4 nhóm tiếp điểm (mỗi nhóm 1 COM + 1 NC + 1 NO)
Nhóm 1: NC-1, COM-5, NO-9
Nhóm 2: NC-2, COM-6, NO-10
Nhóm 3: NC-3, COM-7, NO-11
Nhóm 4: NC-4, COM-8, NO-12

Cách hiểu nhanh
Chưa kích cuộn: COM nối NC
Kích cuộn: COM chuyển sang NO

Thông số kĩ thuật

Model: HH54P / HH54PL (chuẩn MY4)

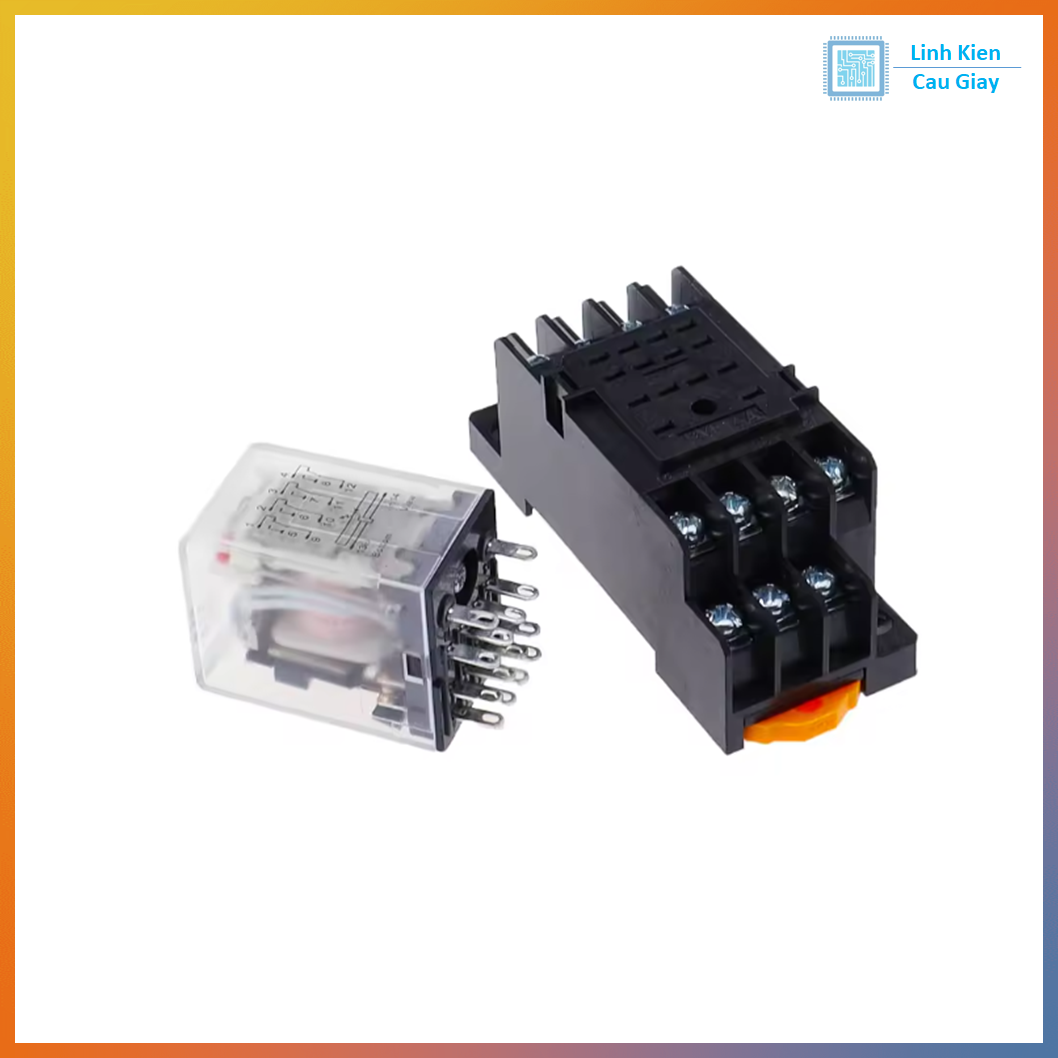

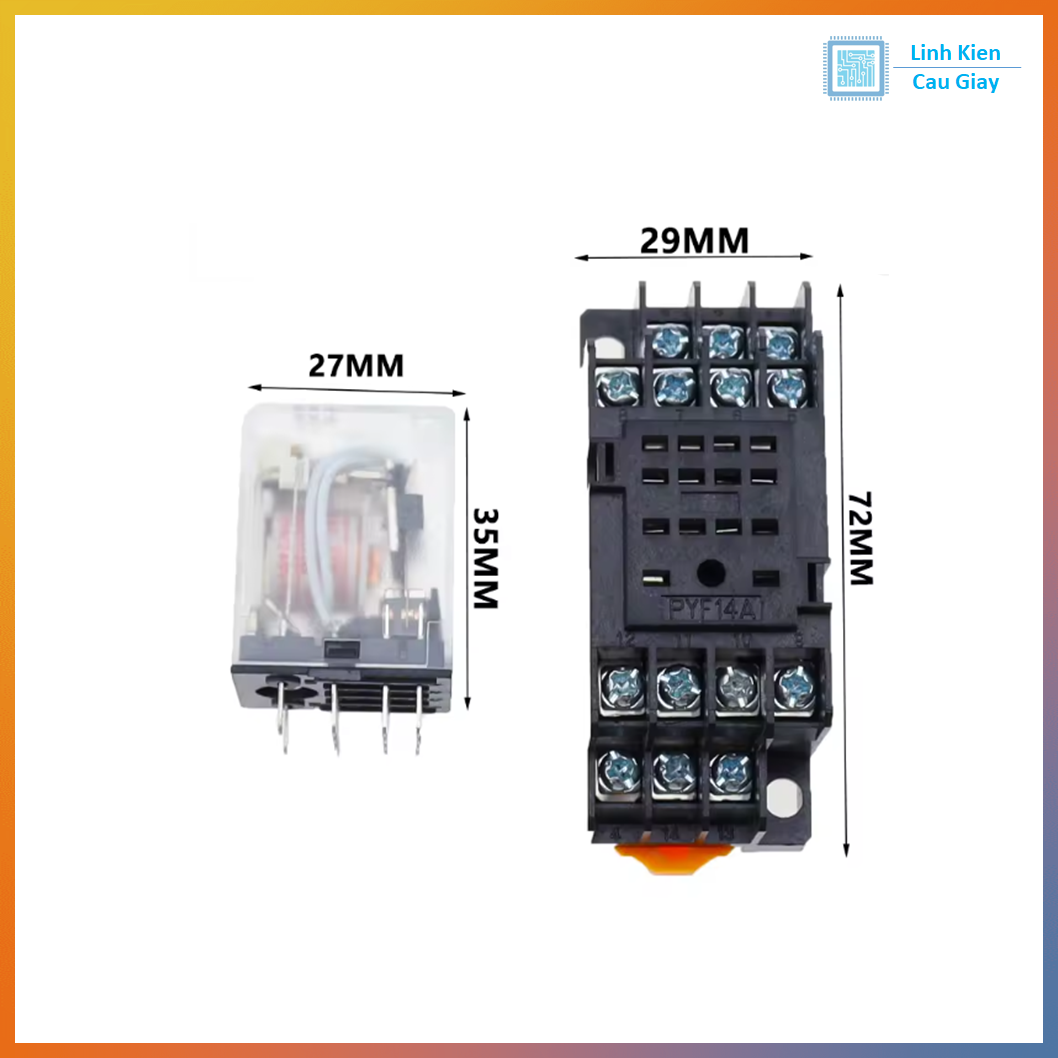

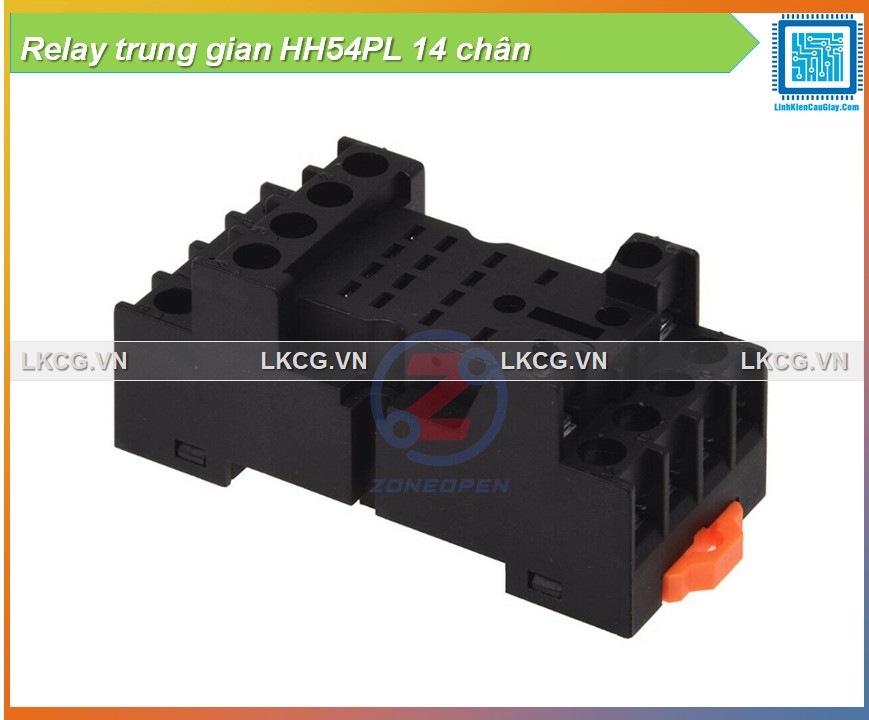

Số chân: 14 pin + đế cắm 14 chân
Dạng tiếp điểm: 4PDT (4 cặp chuyển đổi)
Dòng tiếp điểm: 3A 240VAC, 3A 28VDC
Điện áp cuộn hút (phân loại bán): 12VDC / 24VDC / 220VAC

Hướng dẫn sử dụng

Chọn đúng cuộn hút theo nguồn điều khiển (12VDC, 24VDC, 220V…)
Bản cuộn DC có phân cực: đấu đúng chân 13(–) và 14(+) như ký hiệu trên relay
Đấu tải qua COM và chọn NO/NC theo nhu cầu
Muốn bình thường tắt, kích mới chạy: COM–NO
Muốn bình thường chạy, kích thì ngắt: COM–NC
Tải lớn/dòng khởi động cao nên dùng relay để kích contactor, không đóng trực tiếp tải nặng

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
