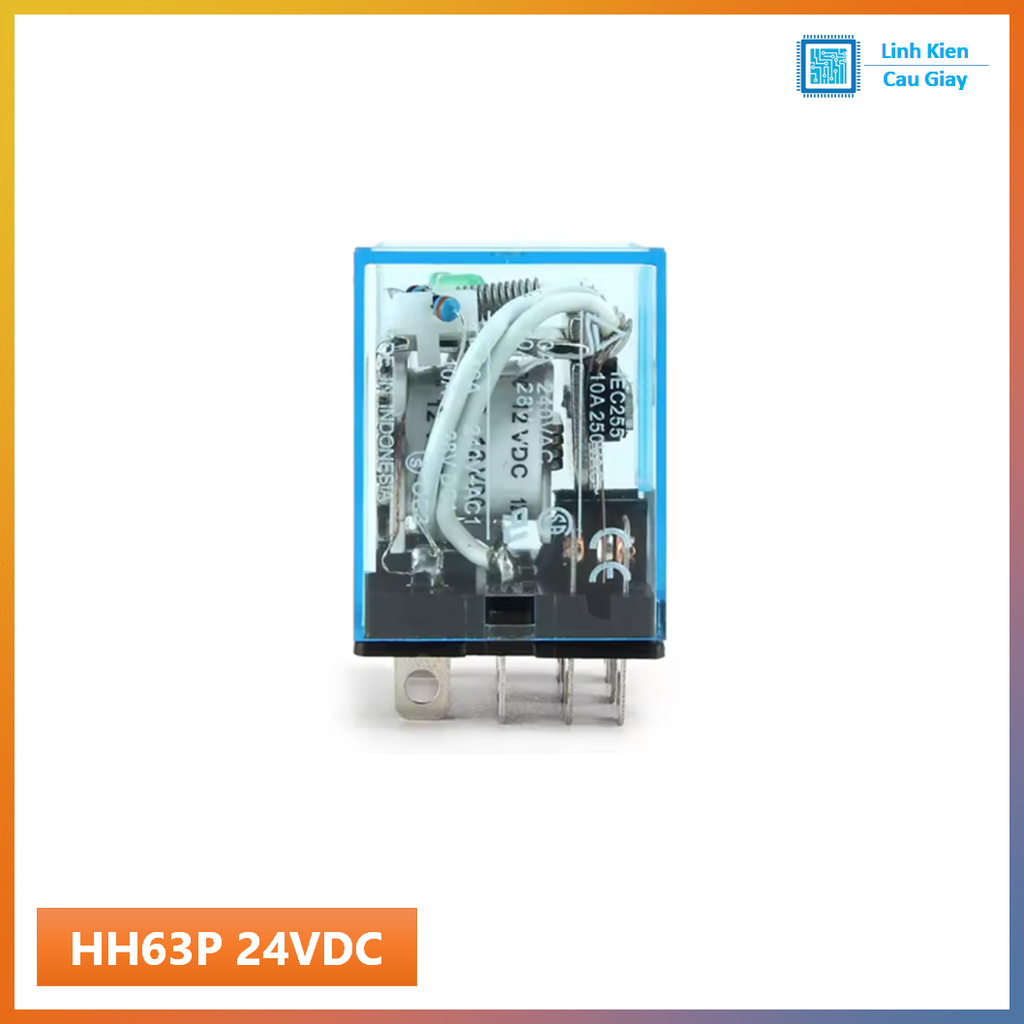

Relay trung gian HH63P 11 chân – Cuộn 12VDC / 24VDC / 220VAC

Mô tả sản phẩm

Relay trung gian HH63P 11 chân (chuẩn MY3) là relay cắm đế dùng trong tủ điện – tủ điều khiển – tự động hóa để khuếch đại tín hiệu điều khiển, cách ly mạch và đóng/cắt nhiều ngõ ra. HH63P thuộc loại 3 cặp tiếp điểm chuyển đổi (3PDT: 3NO + 3NC), tiện làm liên động, chia 3 nhánh điều khiển cùng lúc. Có đủ phiên bản cuộn 12VDC / 24VDC / 220VAC, dạng cắm đế 11 chân giúp lắp nhanh, thay thế dễ, đi dây gọn.

Chuẩn 11 chân cắm đế, thay relay nhanh không cần tháo dây
3 nhóm tiếp điểm chuyển đổi, điều khiển 3 mạch độc lập cùng lúc
Vỏ trong suốt dễ quan sát trạng thái đóng ngắt, thuận tiện kiểm tra bảo trì
Phù hợp làm relay trung gian cho PLC, timer, cảm biến, công tắc hành trình…

Ứng dụng

Tủ PLC, tủ điều khiển máy, tủ bơm/quạt, tủ chiếu sáng
Mạch liên động, đảo trạng thái, chia nhánh tín hiệu điều khiển (3 nhánh)
Kích contactor/SSR, điều khiển đèn báo, còi, van điện từ (tùy tải thực tế)

Sơ đồ chân

Cuộn hút (Coil): chân 10 – 11

Nhóm tiếp điểm 1: NC-1, COM-4, NO-7
Nhóm tiếp điểm 2: NC-2, COM-5, NO-8
Nhóm tiếp điểm 3: NC-3, COM-6, NO-9

Cách hiểu nhanh
Chưa kích cuộn: COM nối NC
Kích cuộn: COM chuyển sang NO

Thông số kĩ thuật

Model: HH63P (MY3)
Số chân: 11 pin + đế cắm 11 chân
Điện áp cuộn hút: 12VDC / 24VDC / 220VAC (chọn phân loại)
Dạng tiếp điểm: 3PDT (3 cặp chuyển đổi)

Hướng dẫn sử dụng

Chọn đúng điện áp cuộn hút theo nguồn điều khiển (12VDC/24VDC/220VAC)
Cấp điện vào chân 10–11 để kích relay
Đấu tải qua COM (4/5/6) và lấy ra NO (7/8/9) hoặc NC (1/2/3)
Muốn bình thường tắt, kích mới chạy: COM–NO
Muốn bình thường chạy, kích thì ngắt: COM–NC
Tải lớn hoặc dòng khởi động cao: ưu tiên dùng relay để kích contactor

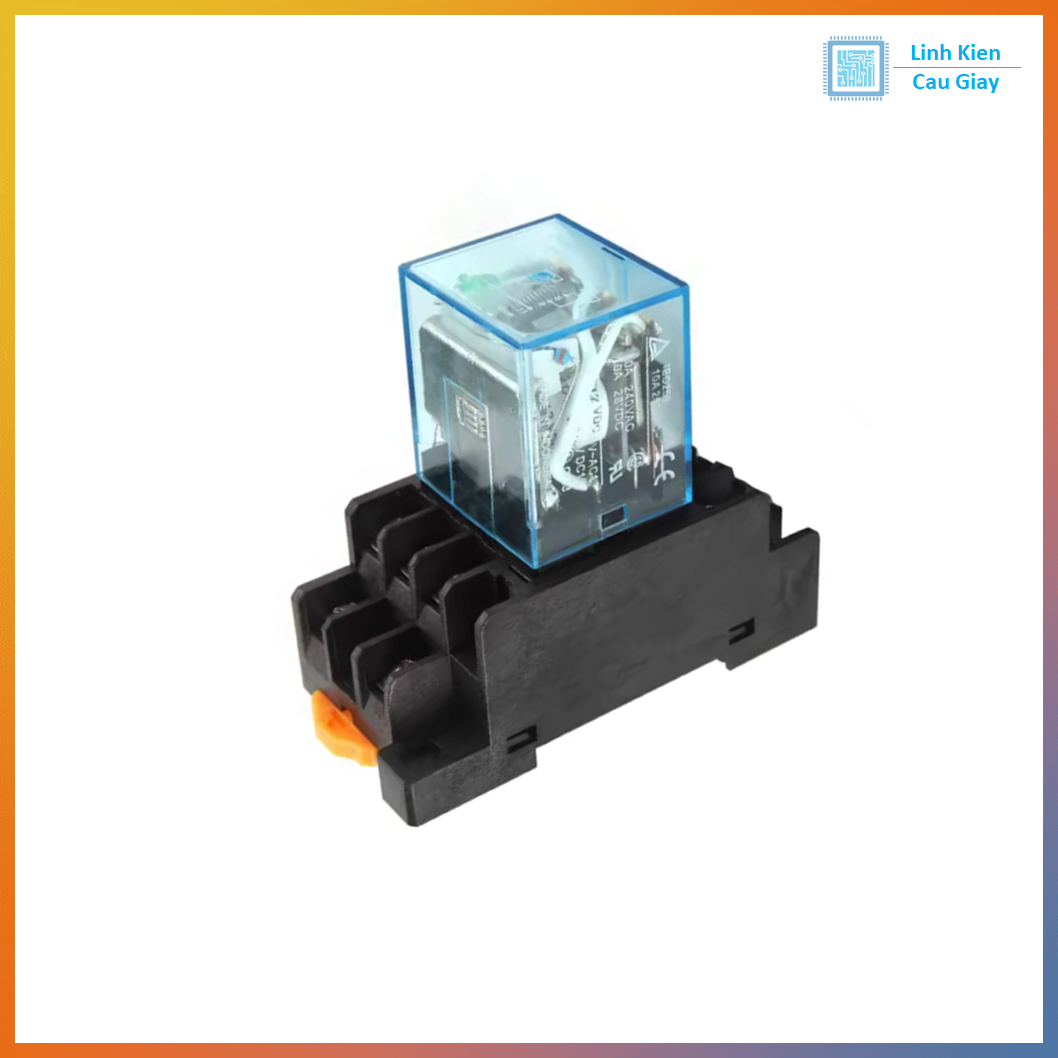

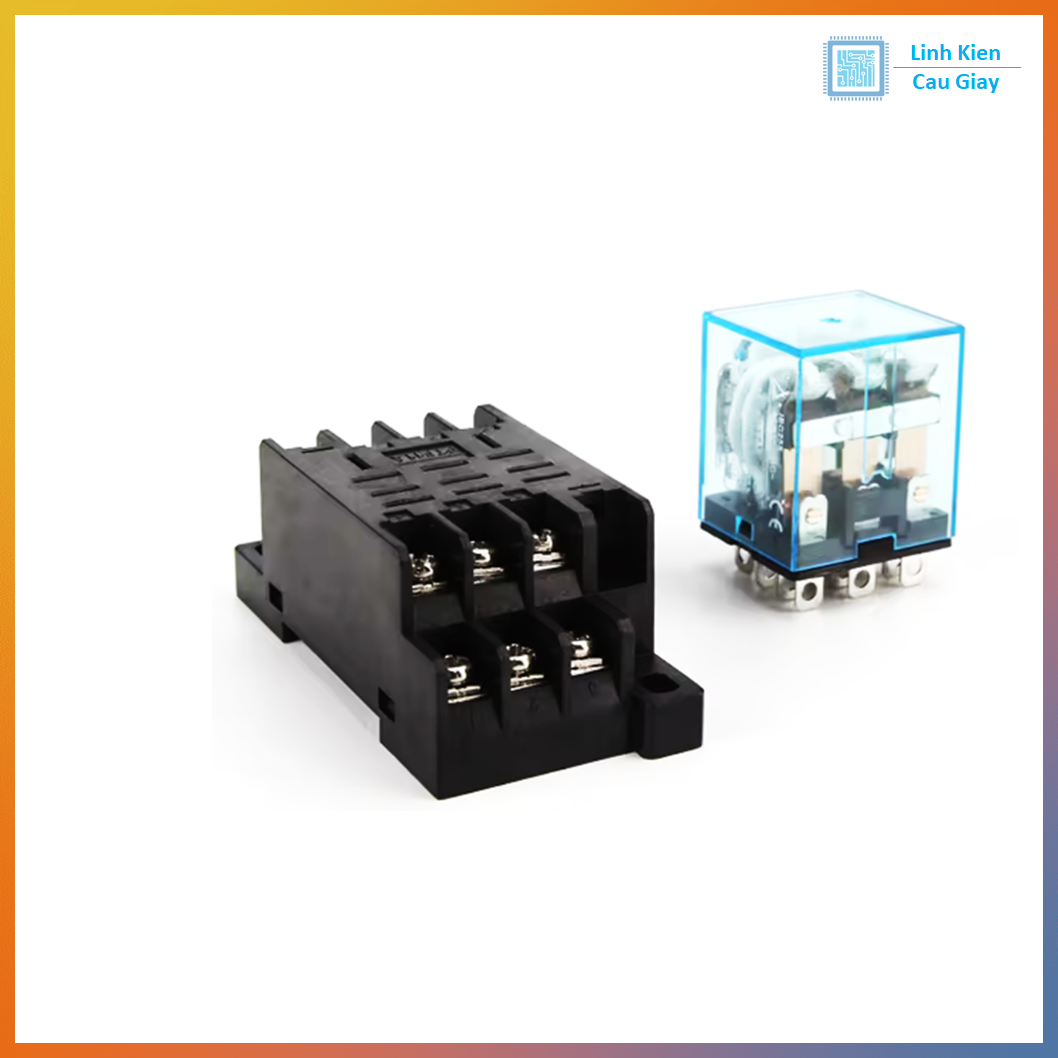

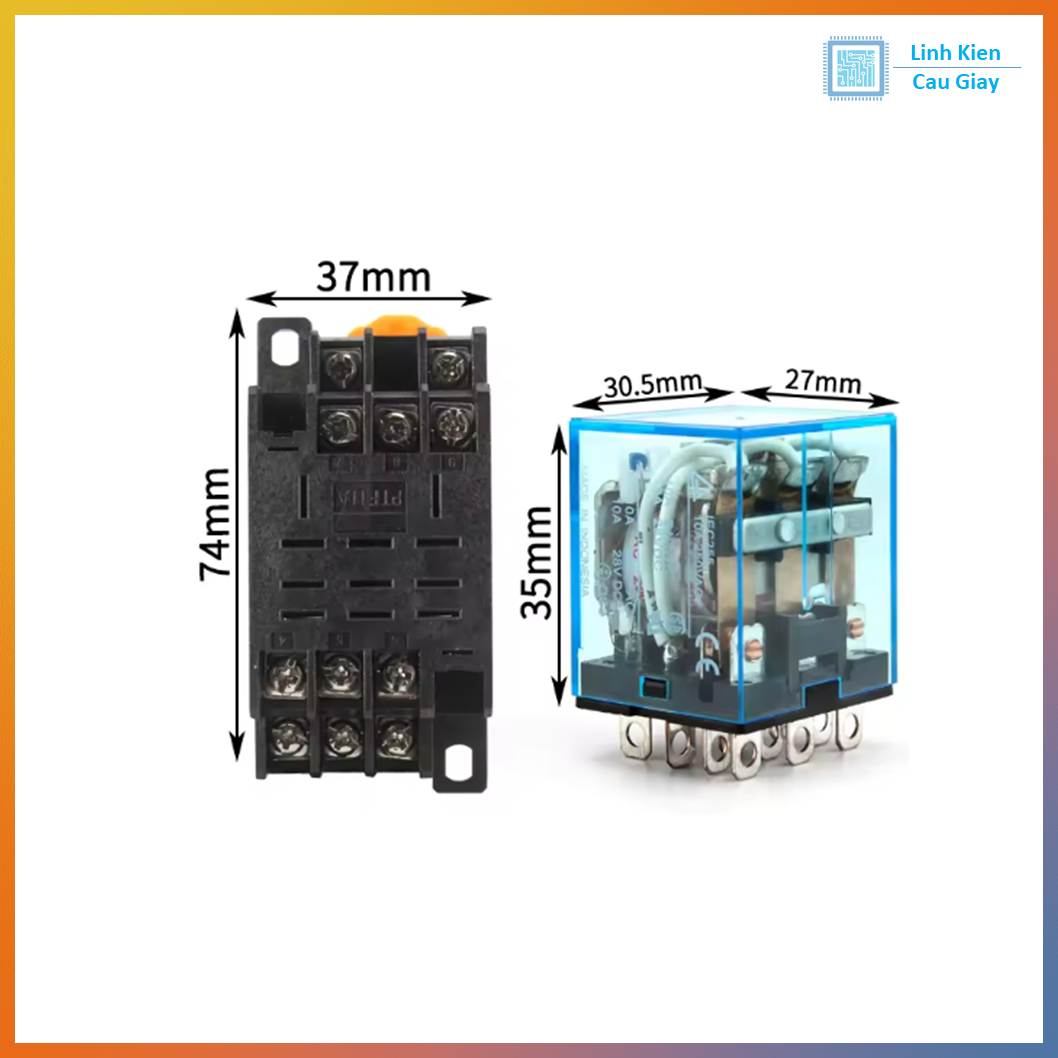

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
