Bản lề nhôm 3030 – Khớp nối xoay linh hoạt cho nhôm định hình 3030

Mô tả sản phẩm

• Bản lề nhôm 3030 dùng để nối hai thanh nhôm định hình 3030 với nhau theo dạng xoay, cho phép điều chỉnh góc linh hoạt thay vì cố định 90°.

• Toàn bộ khớp được gia công từ hợp kim nhôm đúc chắc chắn, bề mặt mạ/anod sáng đẹp, chịu lực và chống gỉ tốt, làm việc ổn định trong thời gian dài.

• Thiết kế dạng khớp chữ U + trục xoay kết hợp với ốc, long đen, T-nut giúp việc lắp đặt cực kỳ đơn giản, tháo lắp nhanh trên rãnh nhôm định hình.

• Phù hợp cho các khung máy cần điều chỉnh góc nghiêng, nắp mở, tay đòn, khung gập, chân chống.

Ứng dụng

• Làm bản lề xoay cho khung máy in 3D, máy CNC mini, máy laser, khung vỏ máy tự động.

• Dùng cho cửa, nắp che, khung đỡ cảm biến, tay đỡ màn hình, khung gập bàn làm việc trên hệ nhôm 3030.

• Các dự án robot, mô hình cơ khí, khung studio, khung camera, giá đỡ đèn cần xoay/gập linh hoạt.

Cấu tạo

• Phần chân bản lề:

  • Có rãnh và lỗ bắt vít để gắn xuống thanh nhôm 3030 thứ nhất (thông qua T-nut và vít M6 hoặc M8 – tùy loại).

• Phần càng chữ U:

  • Ôm lấy đầu thanh nhôm 3030 thứ hai, bắt trục vít xuyên qua để tạo khớp xoay.

• Trục xoay:

  • Có thể siết chặt để cố định góc hoặc nới lỏng cho xoay tự do (tùy nhu cầu sử dụng).

Thông số kĩ thuật

• Loại khớp: Bản lề xoay cho nhôm định hình 3030

• Vật liệu: Hợp kim nhôm đúc, xi mạ / anod chống gỉ

• Tương thích: Thanh nhôm định hình series 3030 (30×30mm)

• Kiểu lắp: Bắt vào rãnh T-slot bằng T-nut + vít lục giác

• Màu sắc: Bạc (nhôm)

• Góc xoay: Có thể chỉnh trong dải rộng (gần 0–180° tùy cách lắp và vướng cơ khí)

Hướng dẫn sử dụng

• Lắp T-nut vào rãnh thanh nhôm 3030 làm chân, đặt bản lề vào vị trí và bắt vít siết chặt.

• Đưa đầu thanh nhôm còn lại vào trong càng chữ U của bản lề, căn chỉnh và lắp trục vít xuyên qua, siết ốc.

• Điều chỉnh góc mong muốn, siết chặt vít trục nếu cần cố định góc.

• Với các khung chịu lực lớn, nên dùng nhiều bản lề hoặc kết hợp thêm ke góc để tăng độ chắc chắn.

• Kiểm tra định kỳ, siết lại các vít nếu hoạt động lâu ngày có hiện tượng lỏng.

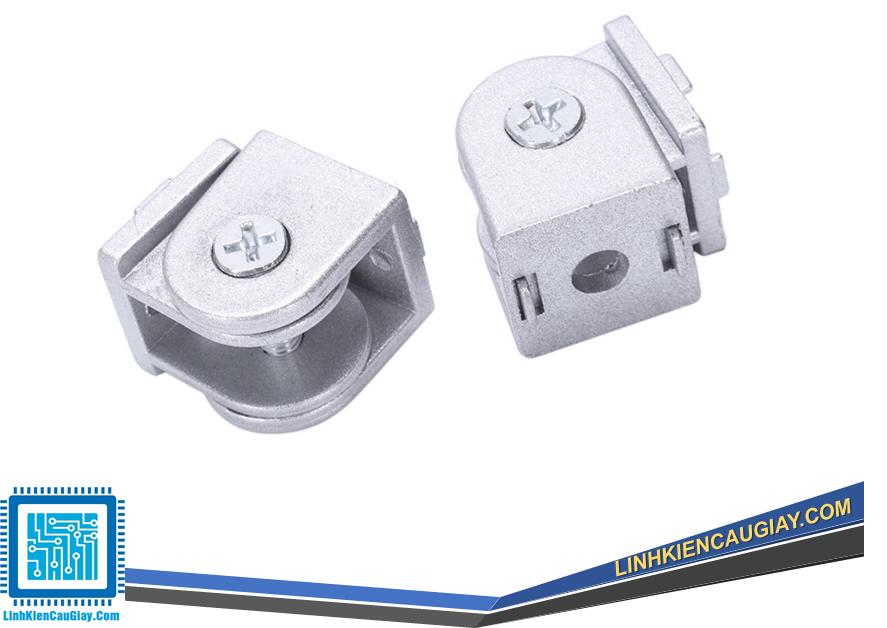

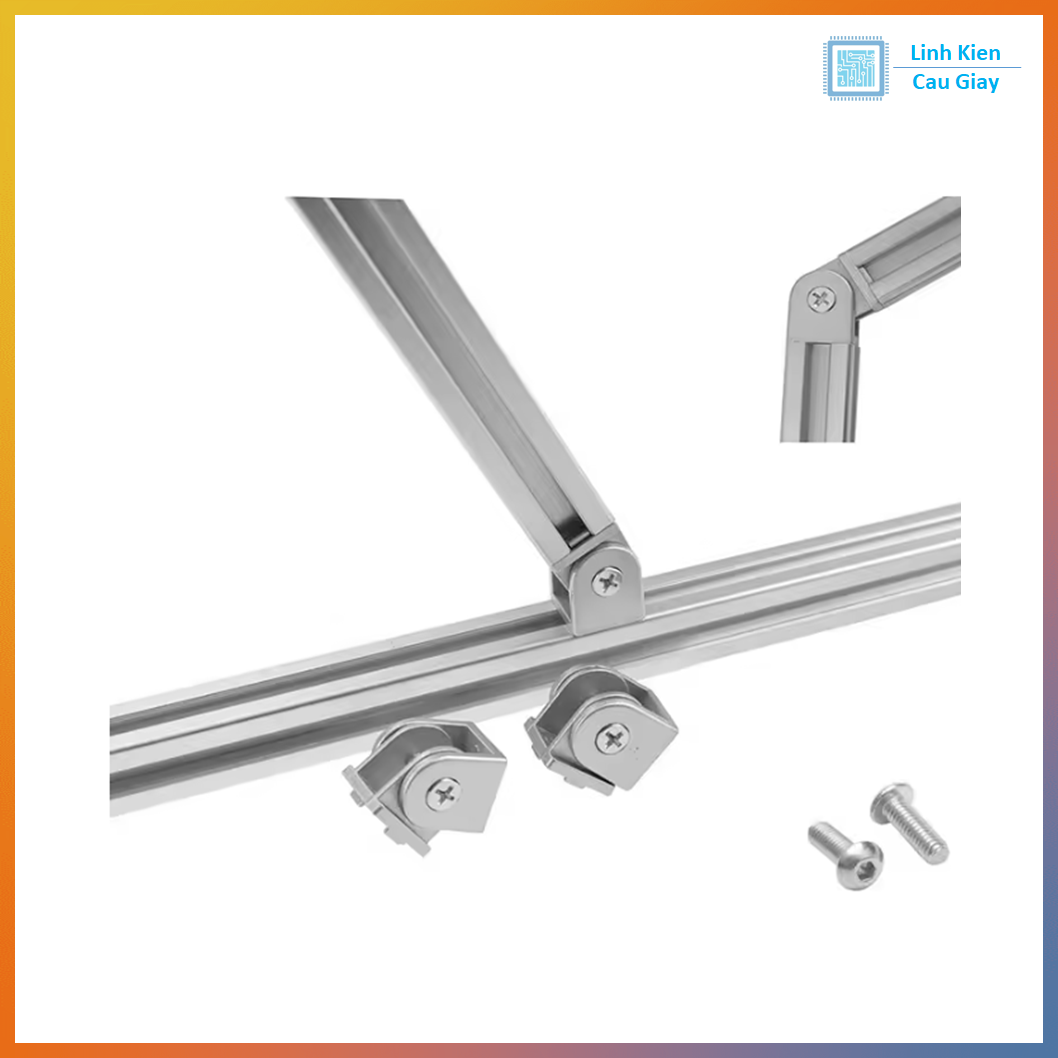

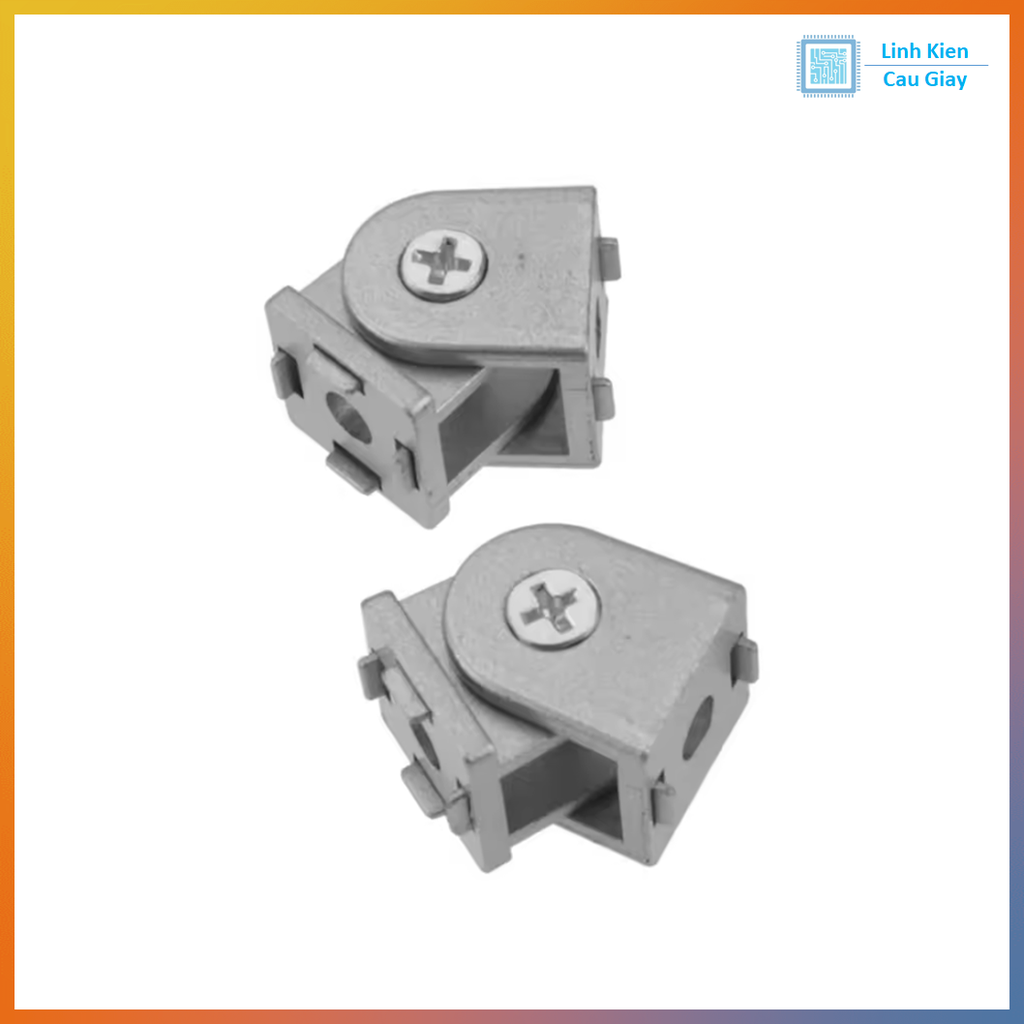

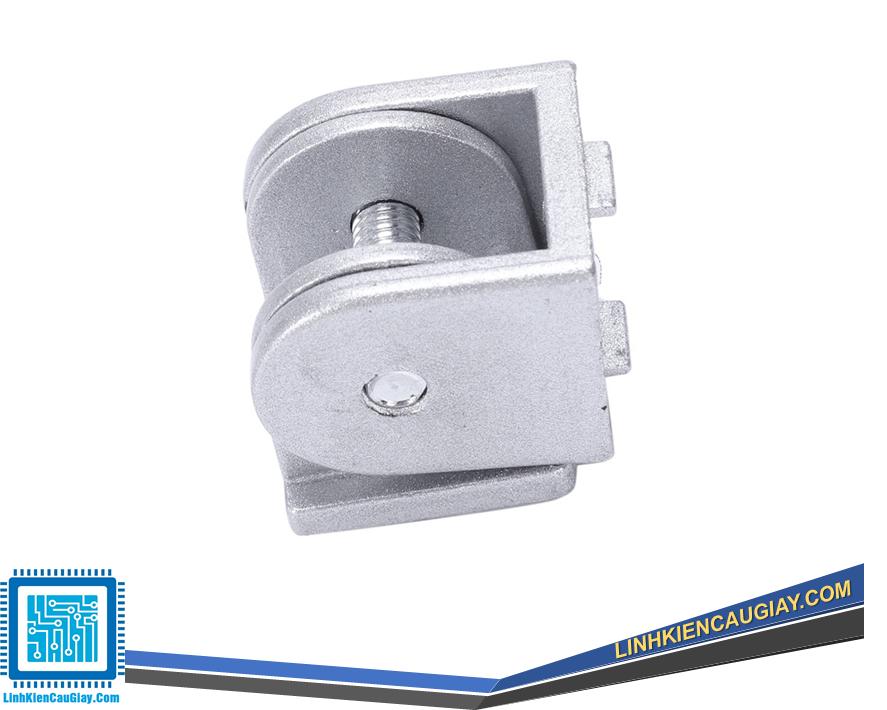

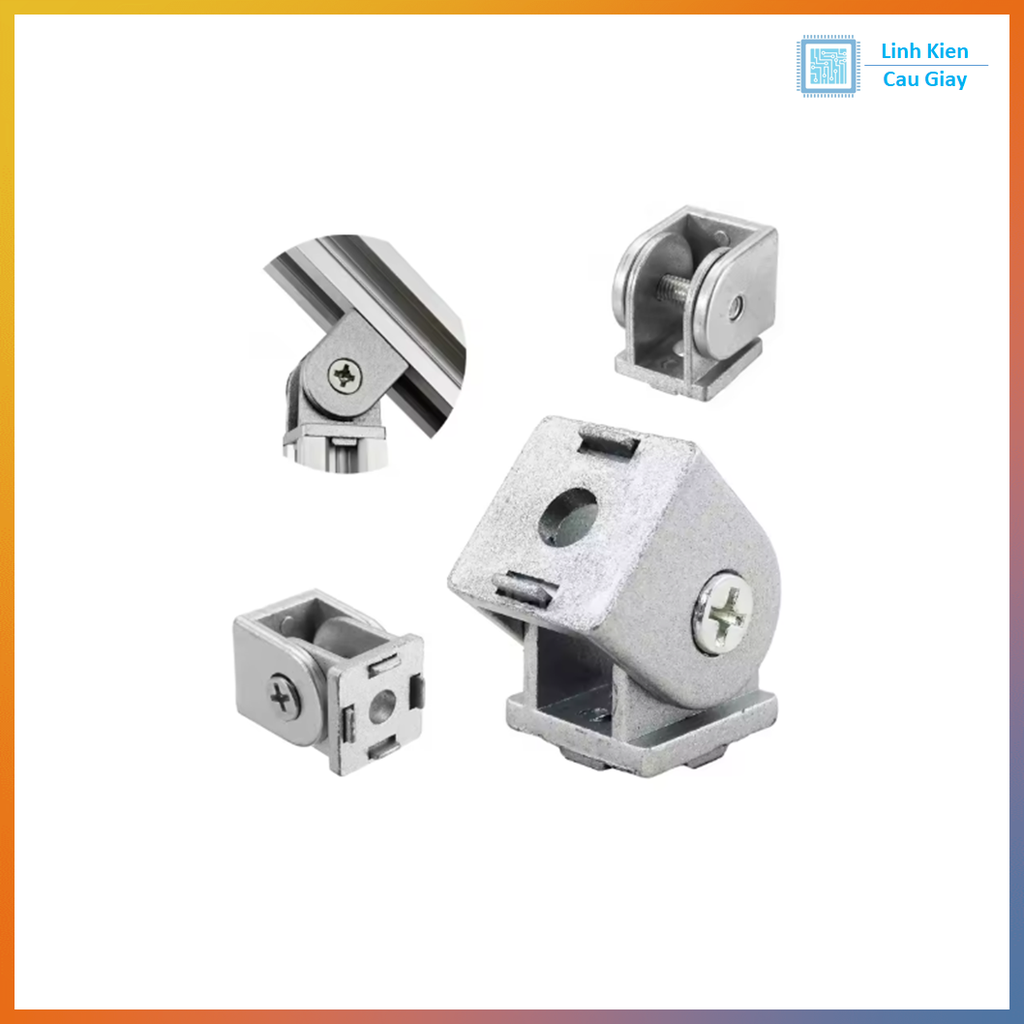

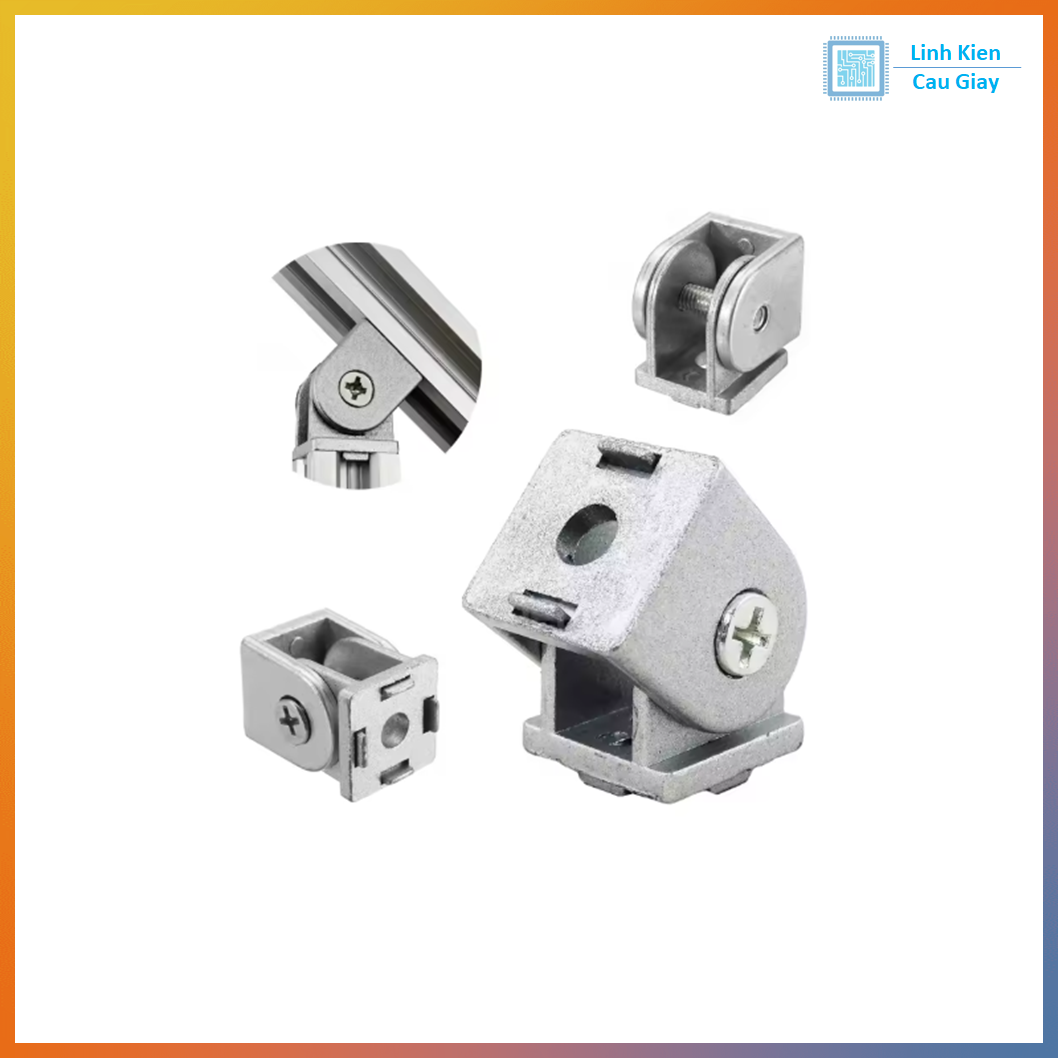

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
