Bộ xe trượt V-Slot 2020 OpenBuilds

Mô tả sản phẩm

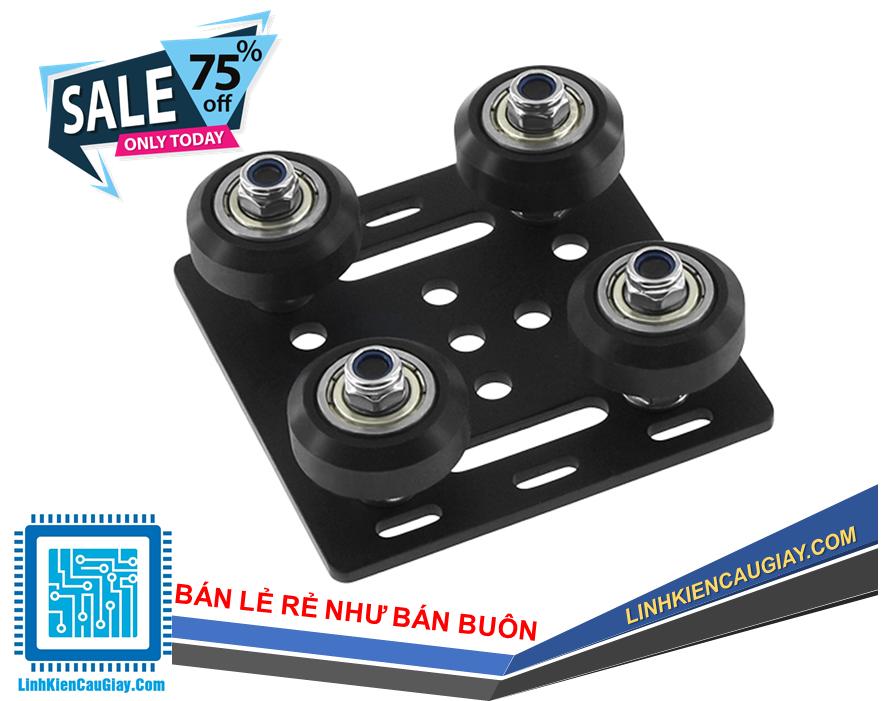

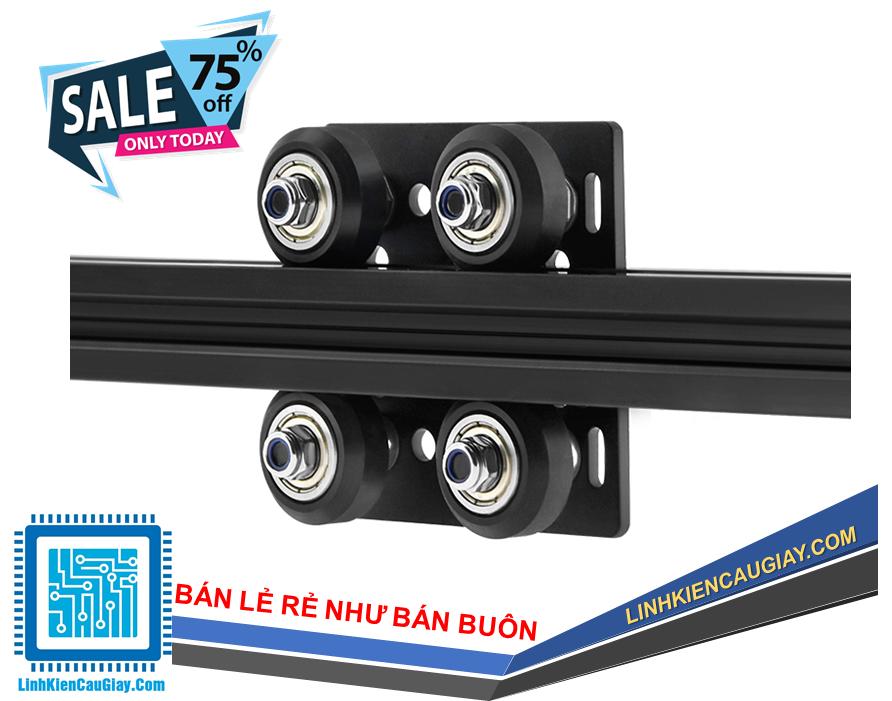

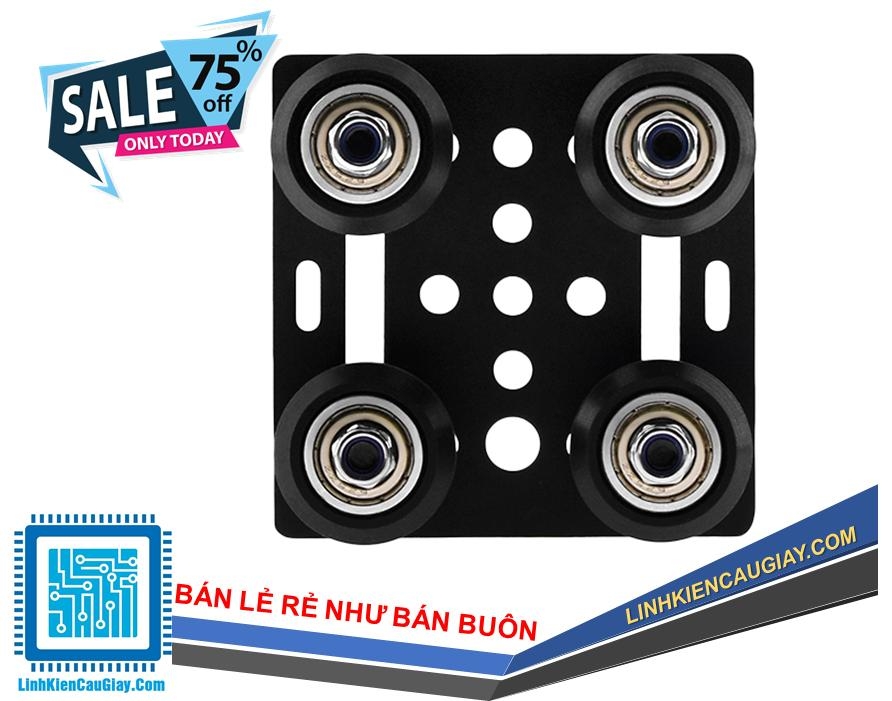

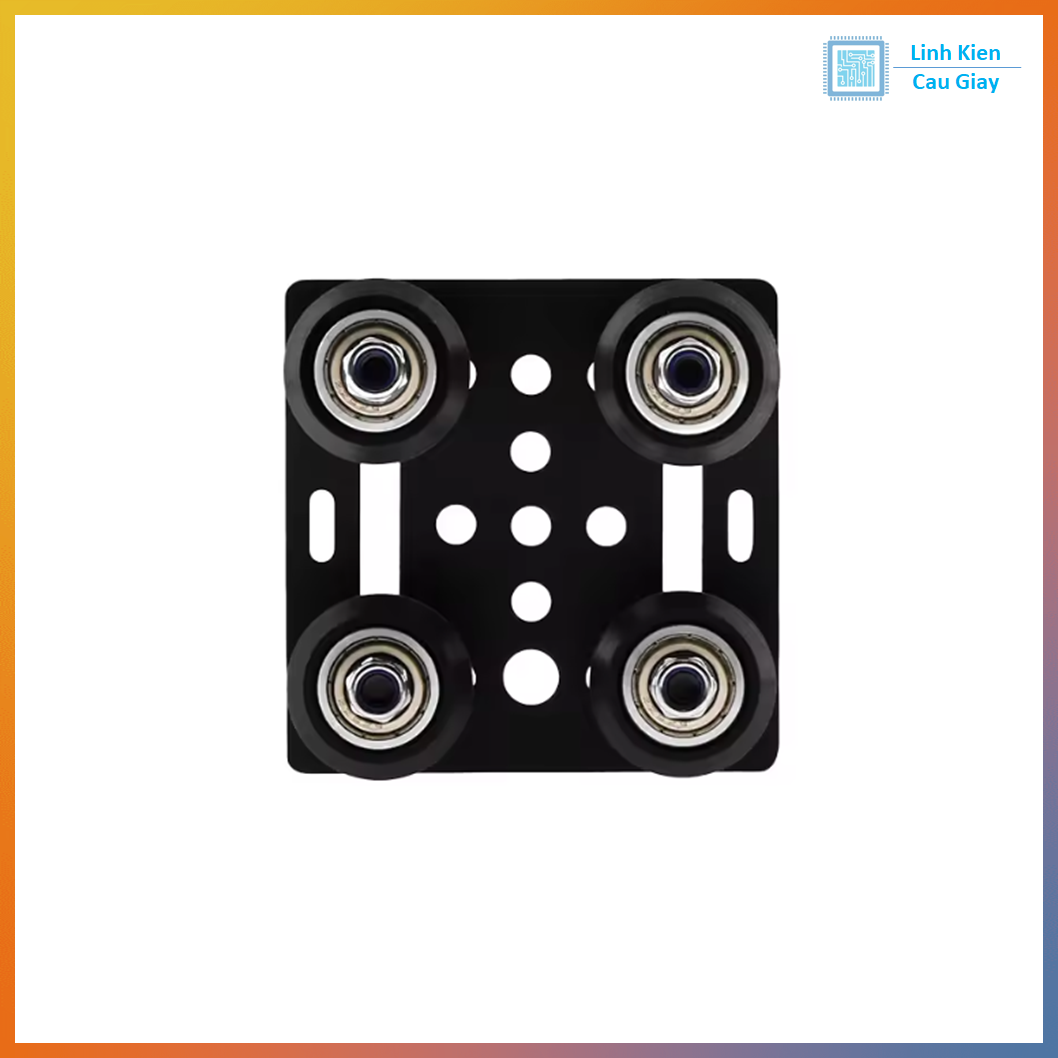

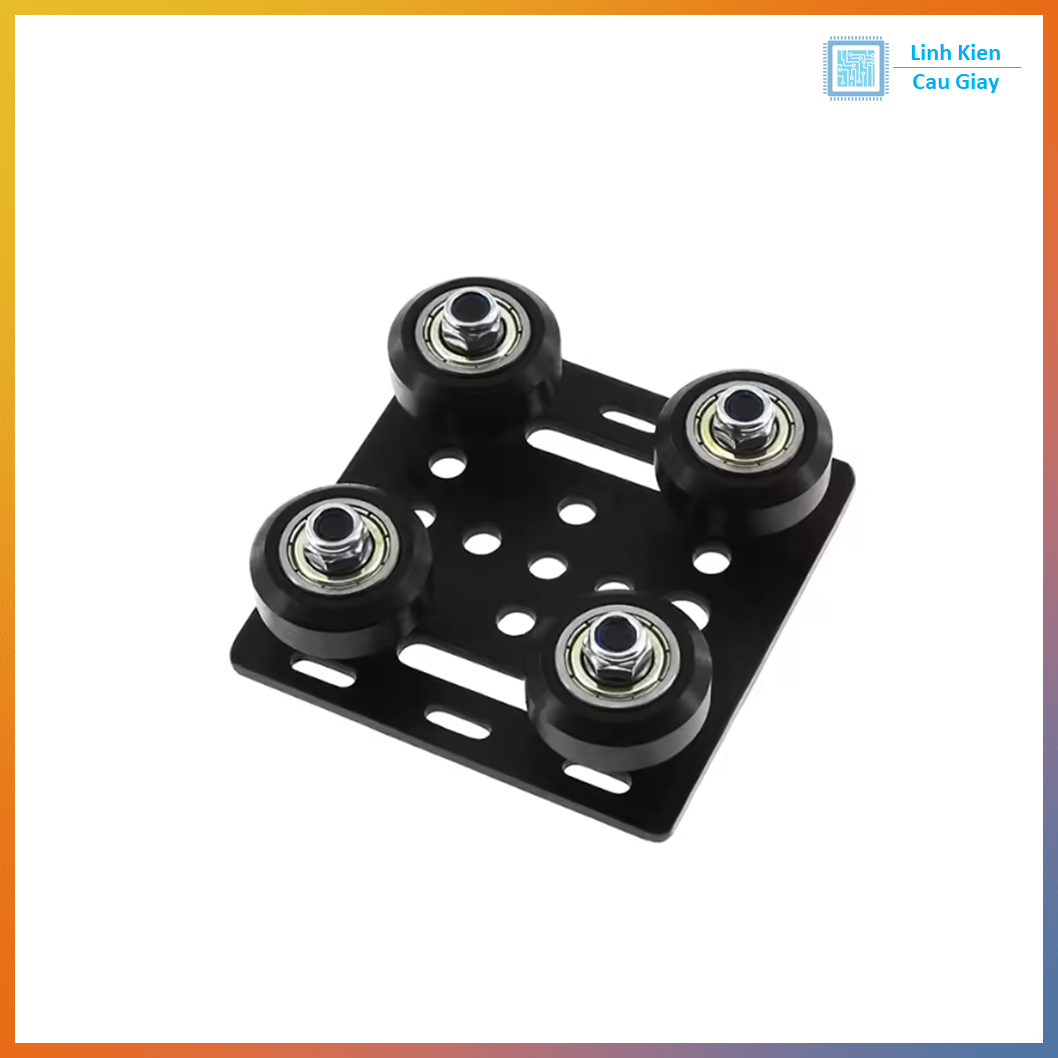

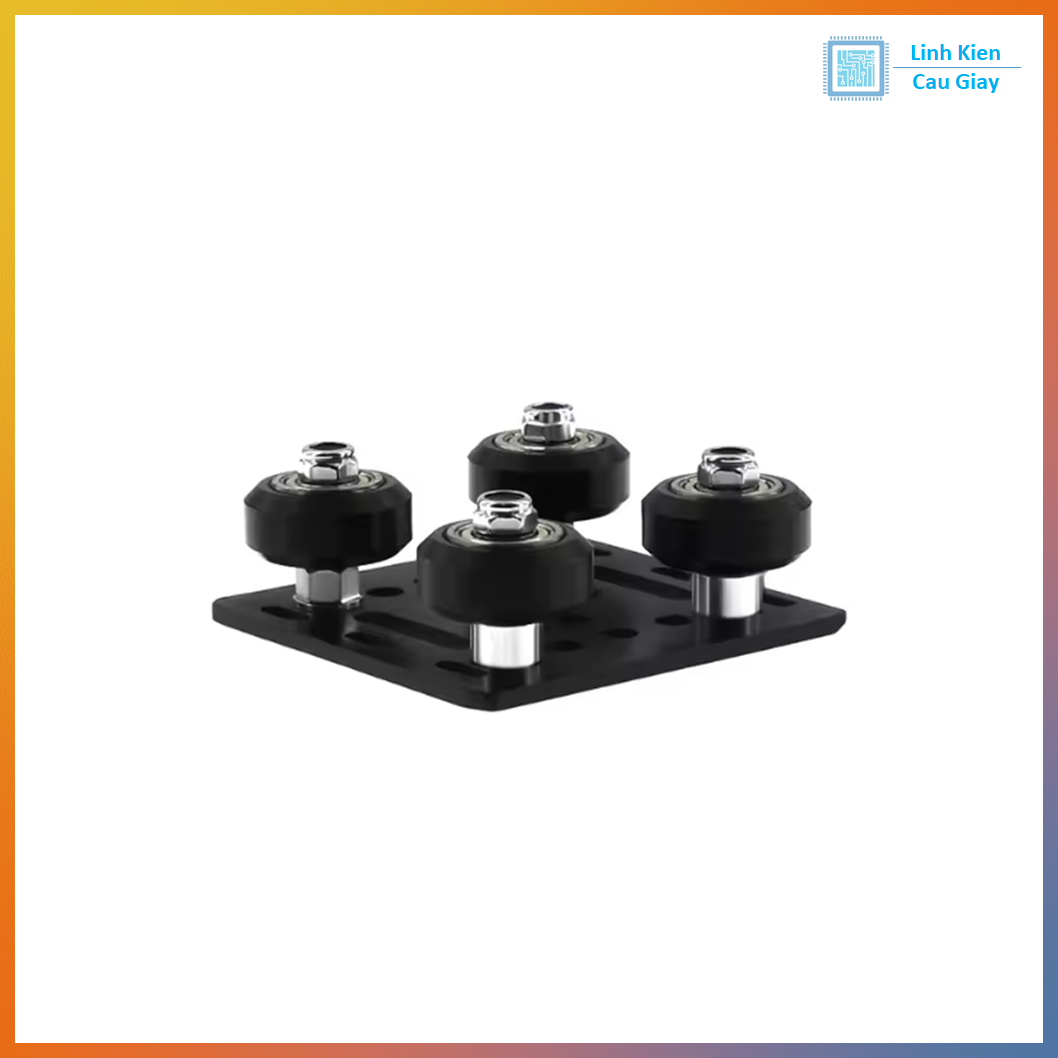

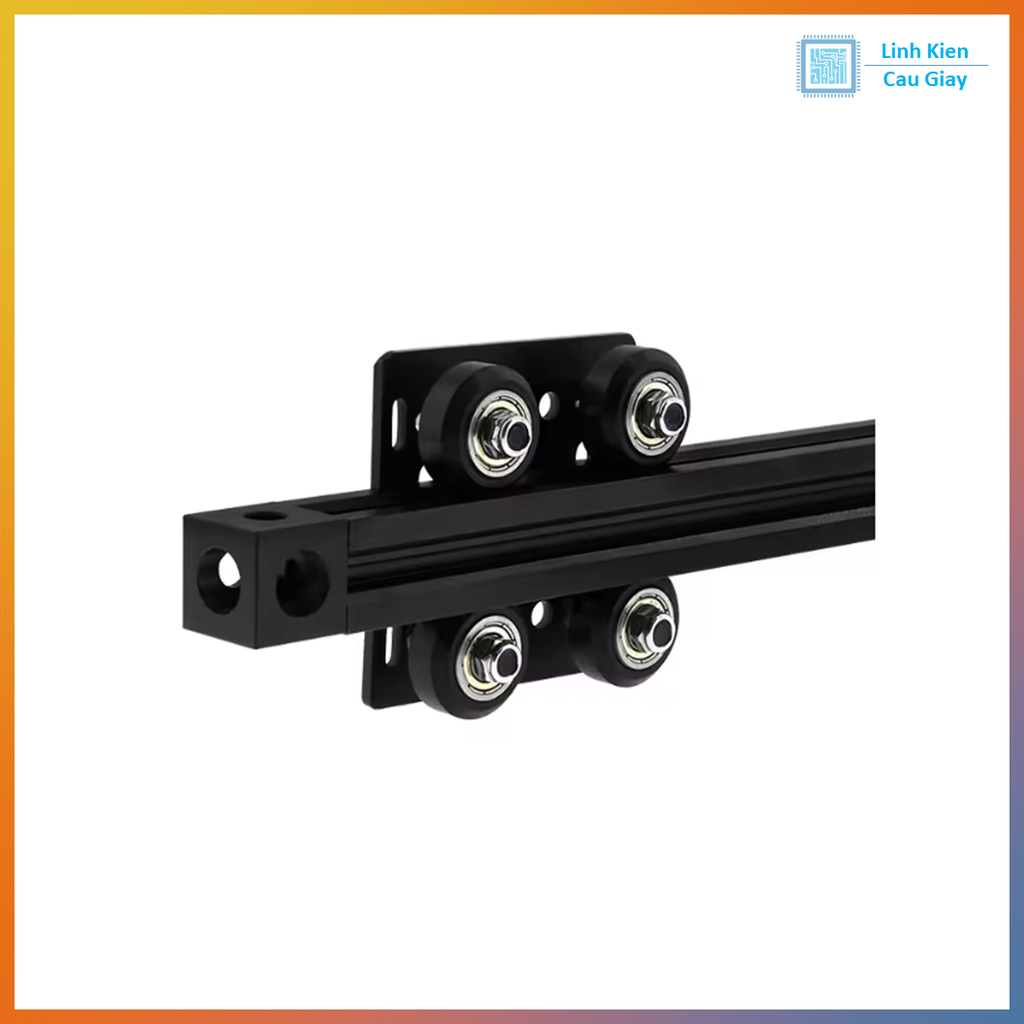

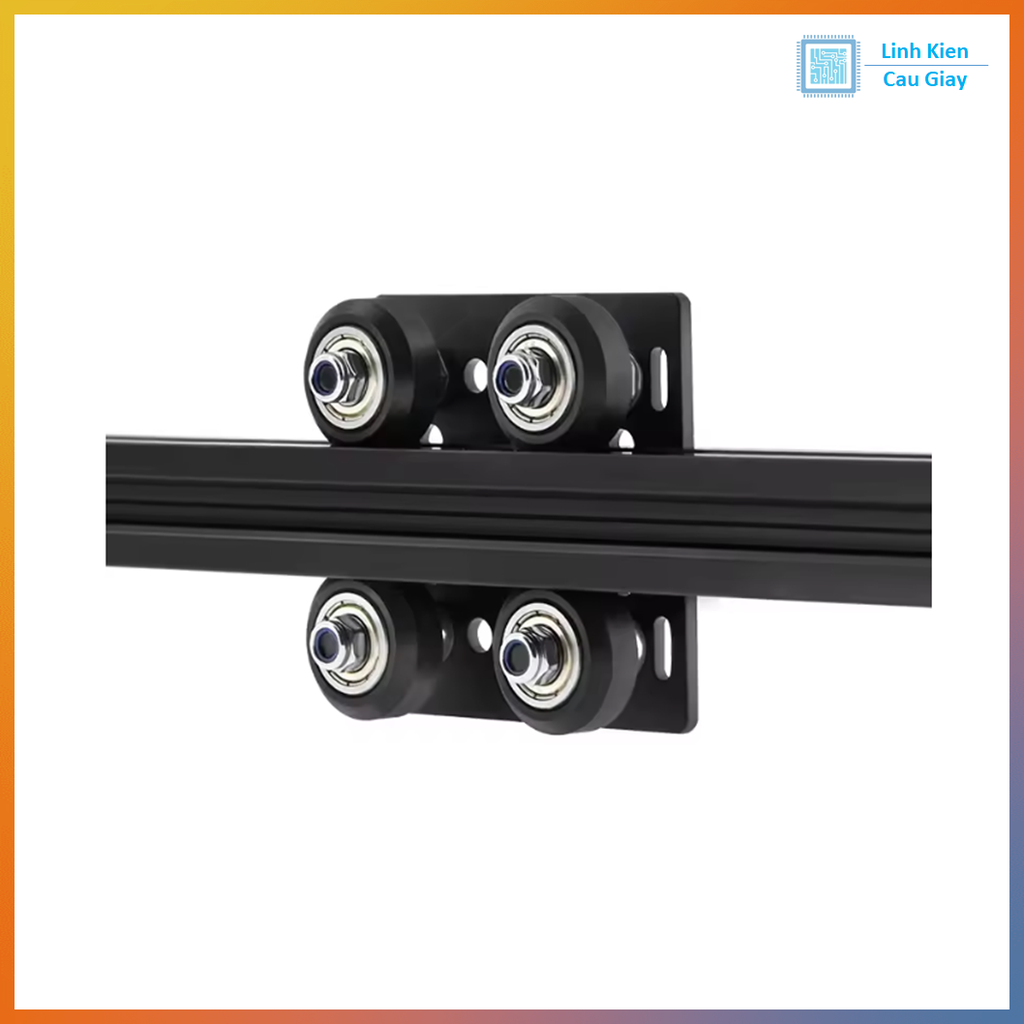

• Bộ gantry plate OpenBuilds cho profile nhôm định hình V-Slot 2020 gồm: plate thép/nhôm đục sẵn lỗ, bộ bánh xe V-wheel, spacer, puly trượt và ốc vít đi kèm, tạo thành một cụm xe trượt (carriage) chắc chắn, chạy êm trên rãnh V-Slot.

• Thiết kế open source V-Slot tương thích với hầu hết khung máy CNC mini, máy in 3D, máy khắc laser, robot trượt đang phổ biến.

• Cụm xe trượt giúp chuyển động mượt, ít rung, độ chính xác cao, dễ dàng lắp dây đai, vít me hoặc thanh răng tuỳ cấu hình truyền động.

Ứng dụng

• Làm xe trượt trục X/Y/Z cho máy in 3D, CNC, máy khắc laser.

• Dùng làm cụm trượt cho bàn trượt, băng tải mini, robot, camera slider.

• Thích hợp cho các dự án DIY, STEM, OpenBuilds, nâng cấp khung nhôm định hình 2020.

Cấu tạo

• Gantry Plate: tấm plate đục lỗ chuẩn V-Slot, có lỗ gắn bánh xe, dây đai, motor…

• V-Wheels / Slide Pulley: bánh xe rãnh V chạy trong rãnh profile 2020 V-Slot.

• Spacer & Eccentric Spacer: căn chỉnh độ ép bánh xe, loại bỏ độ rơ.

• Bolt & Nut: bulong, đai ốc lắp bánh xe vào plate.

• Lỗ gắn dây đai / vitme: vị trí bắt puly/dây đai GT2 hoặc gối đỡ vitme tùy thiết kế.

Thông số kĩ thuật

• Chuẩn profile: dùng cho nhôm định hình 2020 V-Slot.

• Chất liệu plate: Thép/nhôm dày, sơn/oxy hóa chống gỉ.

• Chất liệu bánh xe: Nhựa POM / Delrin có vòng bi đôi 625zz.

• Kiểu bánh: V-wheel chạy trên rãnh V-Slot.

• Cấu hình bộ: 1 plate + bộ bánh xe + spacer + ốc (tùy lựa chọn shop – ghi rõ trong phân loại).

• Ứng dụng: tải vừa, chuyển động tuyến tính mượt, độ ồn thấp.

Hướng dẫn sử dụng

1. Lắp bánh xe V-wheel vào gantry plate theo thứ tự: bulong → bánh xe → spacer → đai ốc (hoặc eccentric spacer).

2. Trượt thử trên thanh nhôm V-Slot 2020, chỉnh eccentric spacer cho tới khi hết rơ nhưng vẫn trượt êm.

3. Bắt plate vào phần cụm truyền động: puly + dây đai, hoặc gối đỡ vitme tuỳ thiết kế trục.

4. Siết chặt toàn bộ bulong, kiểm tra hành trình trượt hết chiều dài thanh nhôm.

5. Bảo dưỡng định kỳ: vệ sinh bụi rãnh V, tra nhẹ mỡ/vệ sinh vòng bi khi cần.
