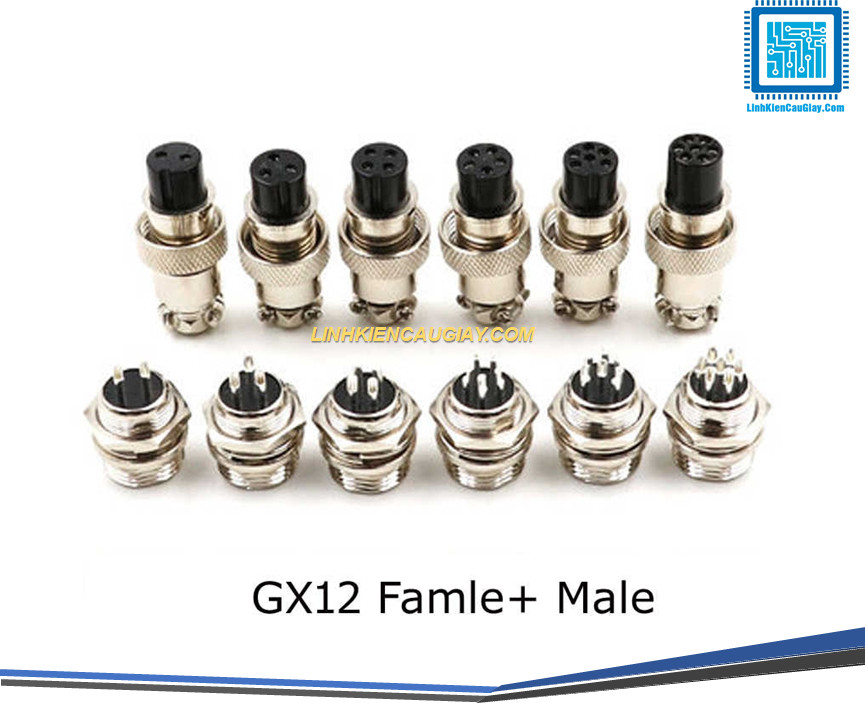

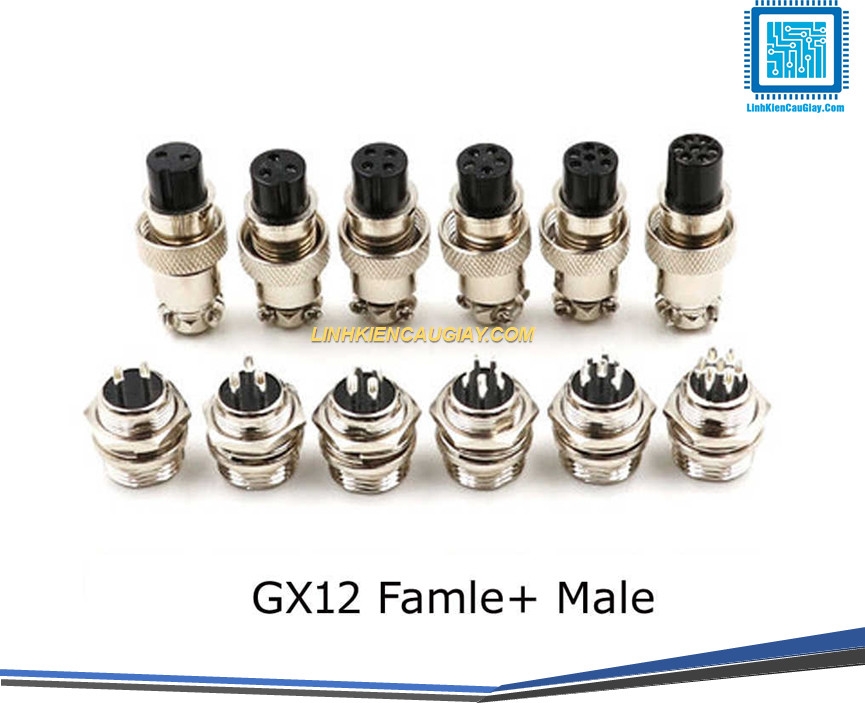

Bộ Jack hàng không GX12 đực cái 2/3/4/5/6 chân – đầu nối tròn ren vặn GX12-2P/3P/4P/5P/6P

Mô tả sản phẩm

Bộ jack GX12 là đầu nối tròn kiểu “hàng không” (aviation connector) dạng ren vặn, gồm 1 đầu đực (plug) và 1 đầu cái (socket) giúp kết nối dây chắc chắn, chống tuột, phù hợp cho nguồn/DC, tín hiệu điều khiển, cảm biến, motor, thiết bị DIY… Có nhiều lựa chọn số chân 2P/3P/4P/5P/6P để đi dây nguồn + tín hiệu gọn gàng, dễ tháo lắp khi bảo trì.

Chất liệu vỏ kim loại bền, khóa ren chắc, dễ hàn dây vào chân pin bên trong, dùng phổ biến trong tủ điện mini, máy CNC/laser, robot, thiết bị đo, đèn sân khấu, DIY công nghiệp nhẹ.

Ứng dụng

Nối nguồn DC cho thiết bị DIY, đèn LED, bộ điều khiển, driver
Nối tín hiệu cảm biến, công tắc, encoder, nút nhấn
Robot/RC: tháo lắp nhanh các cụm motor, cụm cảm biến
Máy CNC/laser/3D printer: nối dây trục, giới hạn hành trình, spindle nhỏ
Thiết bị đo, hộp điều khiển, tủ điện mini cần đầu nối chắc chắn

Sơ đồ chân

GX12 phân loại theo số chân:
GX12-2P: 2 chân (thường dùng nguồn +/-)
GX12-3P: 3 chân (nguồn + tín hiệu / 3 dây)
GX12-4P: 4 chân
GX12-5P: 5 chân
GX12-6P: 6 chân

Cách đấu dây:
Mỗi chân thường được đánh số ngay trên lõi nhựa (1,2,3…) → hàn dây theo số chân tương ứng giữa đầu đực và đầu cái.
Khuyến nghị: dùng đồng hồ đo thông mạch (beep) để xác nhận chân trước khi lắp cố định.

Thông số kĩ thuật

Dòng sản phẩm: GX12 (đầu nối tròn ren vặn)
Phân loại: 2Pin / 3Pin / 4Pin / 5Pin / 6Pin
Kiểu kết nối: Hàn dây (solder)
Vật liệu: Vỏ kim loại, lõi cách điện

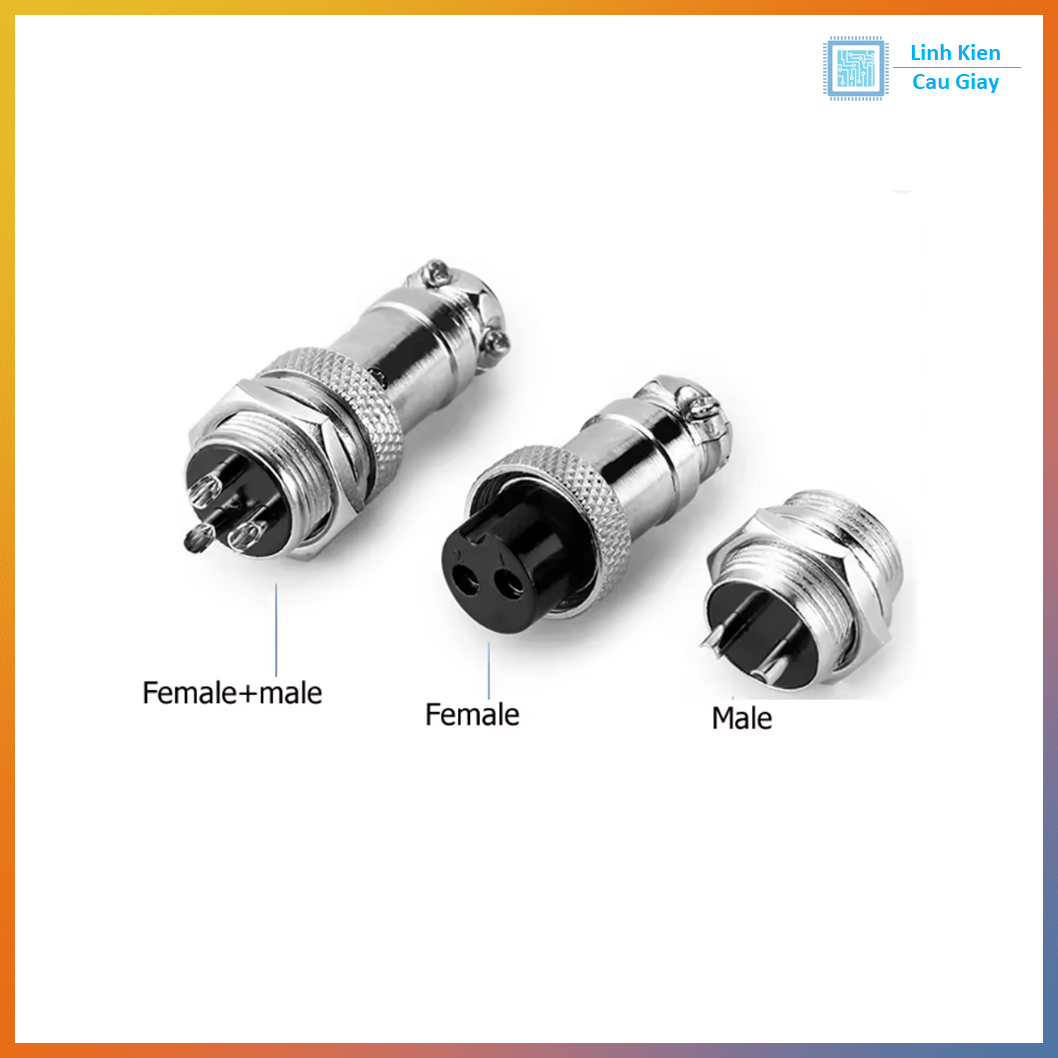

Kiểu lắp: 1 đầu lắp bảng (thường là đầu cái có ren + êcu), 1 đầu đi dây (đầu đực vặn khóa)
Màu: bạc (kim loại)

Hướng dẫn sử dụng

Bước 1: Chọn đúng loại chân (2P–6P) theo số dây cần đi.
Bước 2: Tháo đuôi chống gập, luồn dây qua chụp/đai ốc trước khi hàn.
Bước 3: Tuốt dây, thiếc trước, hàn vào chân theo số (1…n).
Bước 4: Lắp lại vỏ, siết ren/êcu, kiểm tra thông mạch từng chân.
Bước 5: Khi dùng, cắm khớp và vặn ren để khóa chặt.

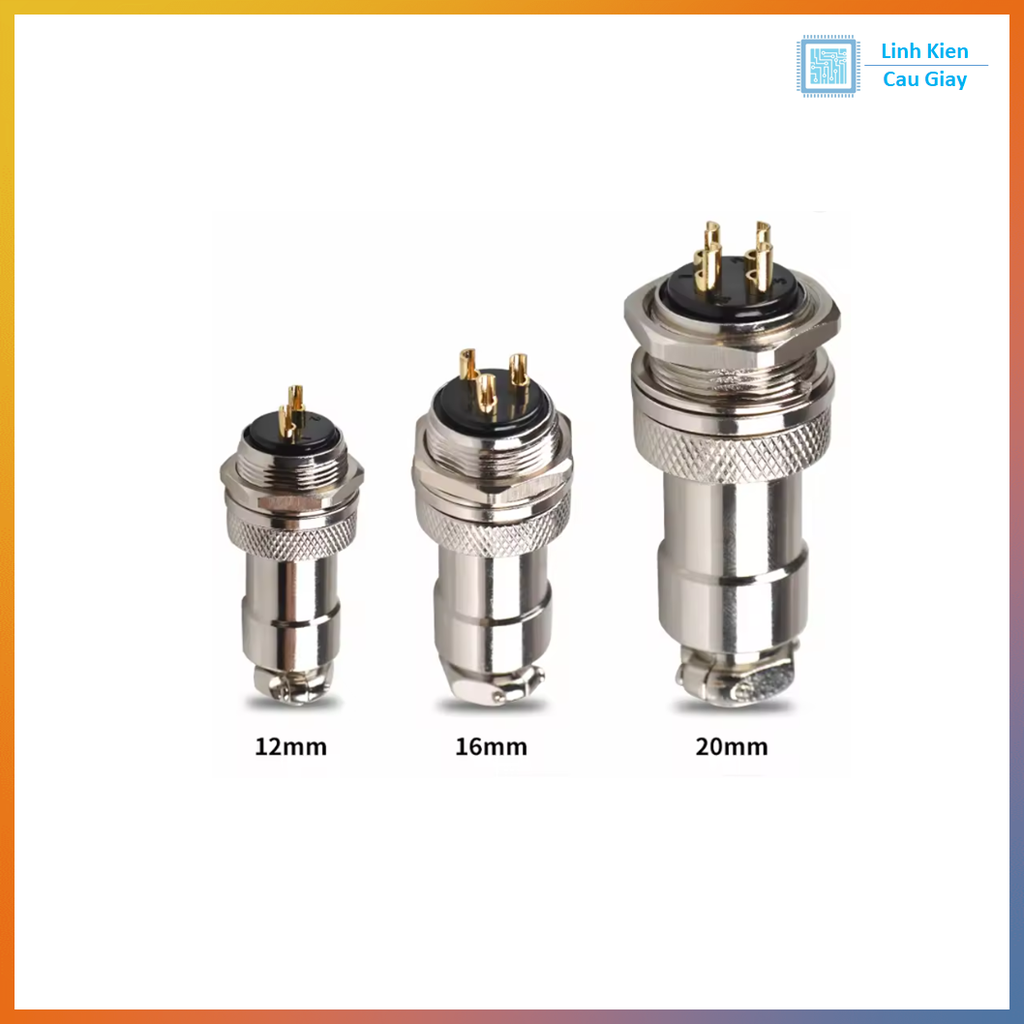

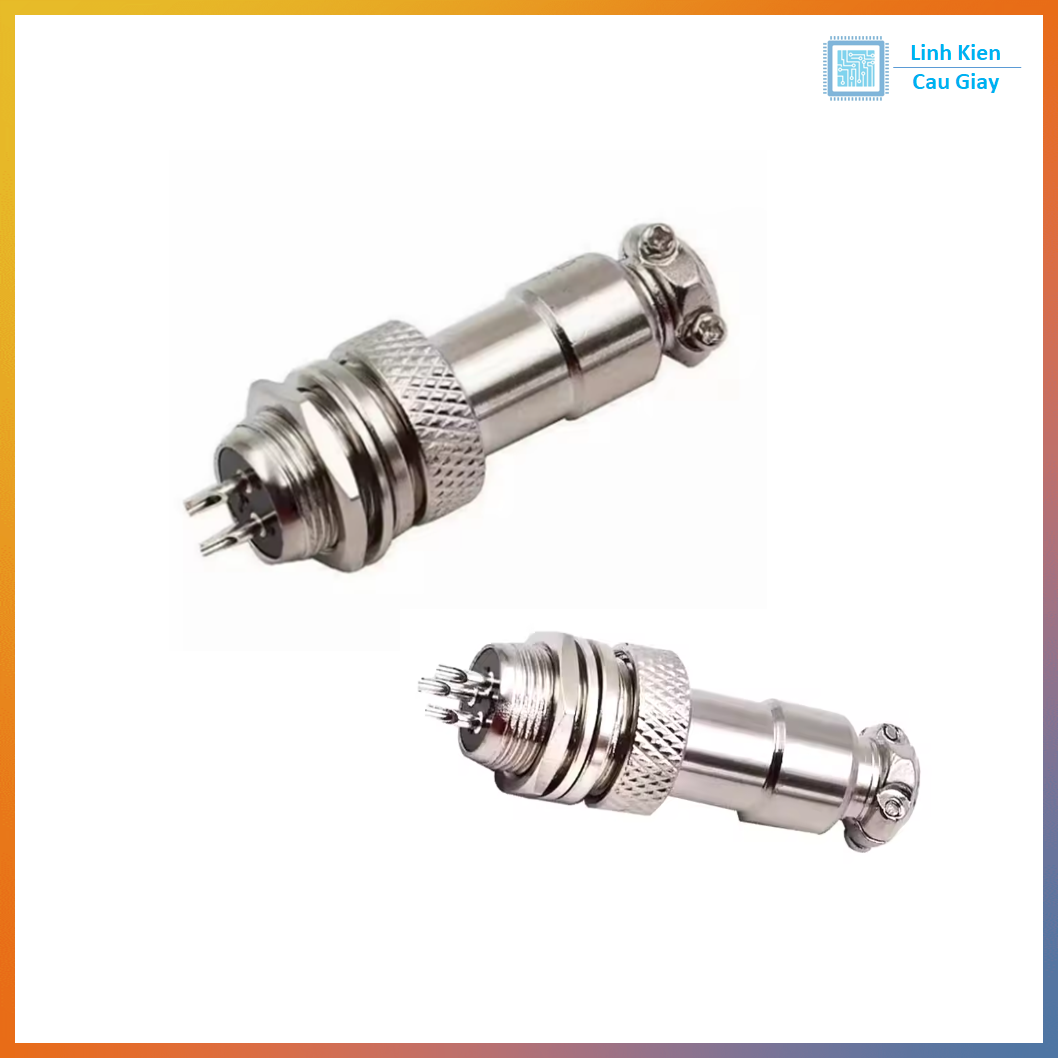

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
