Bộ jack hàng không GX25 đực cái kèm nắp cao su (Số chân 2P–10P)

Mô tả sản phẩm

Kết nối dạng tròn vặn ren (threaded coupling), vỏ kim loại mạ niken, chân tiếp xúc đồng (mạ bạc/vàng tùy lô), lõi cách điện bakelite; hàn dây kiểu solder. Có nắp cao su che bụi/nước bắn khi chưa cắm

Ứng dụng

Nguồn DC/AC cho thiết bị, tủ điện mini, bộ nguồn tự chế
Truyền tín hiệu điều khiển, IO, cảm biến, động cơ, driver
Máy CNC mini, robot, thiết bị đo, thiết bị sân khấu/âm thanh DIY
Các hộp dự án cần jack tháo lắp nhanh, chống rung lắc

Sơ đồ chân

Vì bố trí chân khác nhau theo từng loại 2P/3P/4P…, cách chuẩn nhất là:
Nhìn mặt chân (phía đầu cắm) sẽ có ký hiệu số trên lõi nhựa/insert (1…N) → hàn dây theo đúng số đó.
Nếu không có số in rõ, xác định theo rãnh định vị (key/notch) rồi đánh dấu dây trước khi lắp để tránh đảo cực/đảo tín hiệu

Thông số kĩ thuật

Thông số chung (GX series)
Kiểu khóa: vặn ren
Kiểu đấu dây: hàn (solder)
Chu kỳ cắm/rút: ~500 lần
Nhiệt độ: -20°C đến +85°C
Đường kính cáp phù hợp: ≤ 11.5mm
Mức bảo vệ: IP55 (tùy kiểu lắp/siết)

GX25-2P: 25A – 400V
GX25-3P: 25A – 400V
GX25-4P: 25A – 400V
GX25-5P: 15A – 400V
GX25-6P: 15A – 400V
GX25-8P: 10A – 400V
GX25-10P: 7A – 400V

Hướng dẫn sử dụng

Khoan/làm lỗ đúng chuẩn GX25 trên vỏ hộp, bắt chặt jack cái panel bằng ốc/đai siết.
Tuốt dây, thiếc trước, hàn vào chân theo số (1…N), bọc co nhiệt chống chạm.
Siết chặt đầu kẹp cáp để chống tuột dây; khi không dùng nhớ đậy nắp cao su chống bụi.

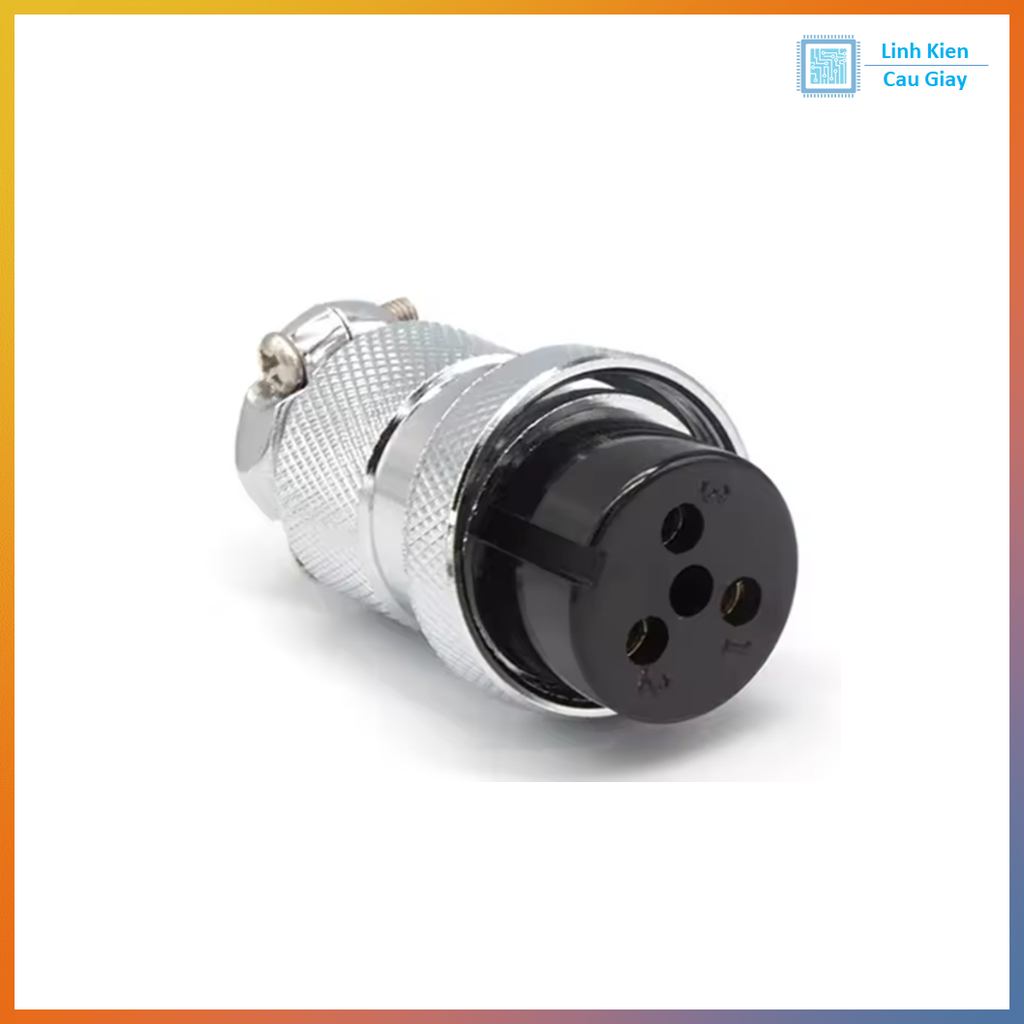

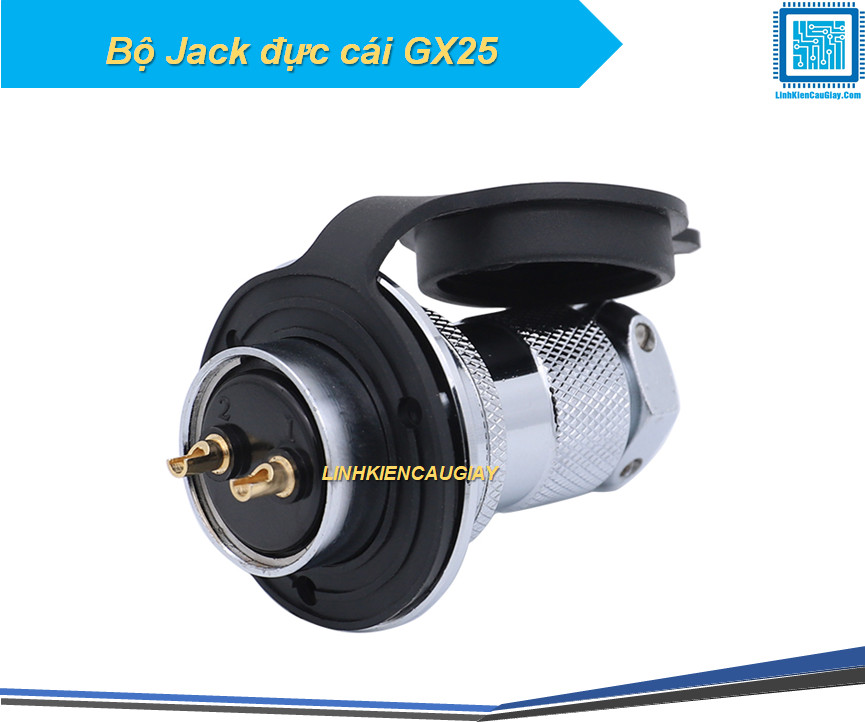

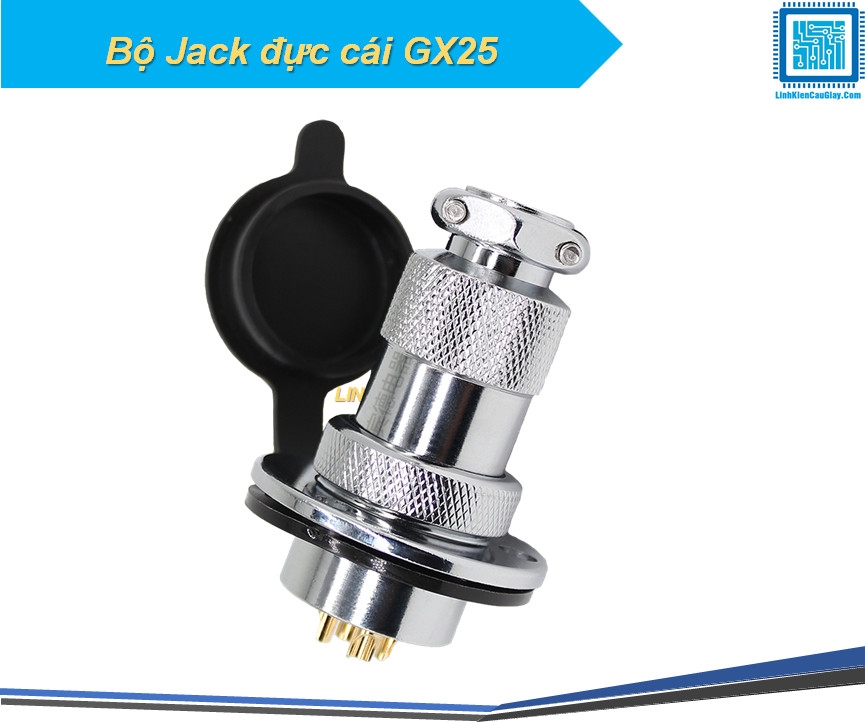

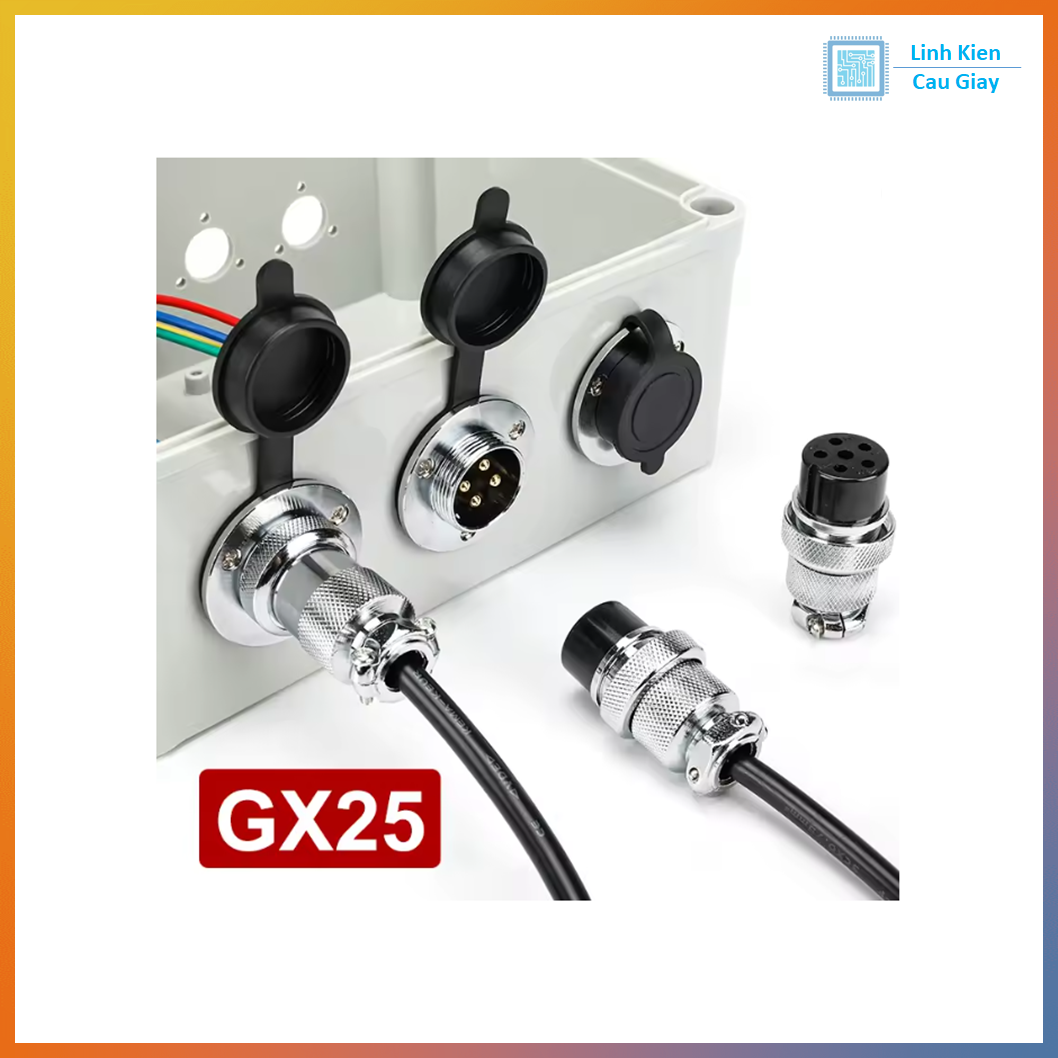

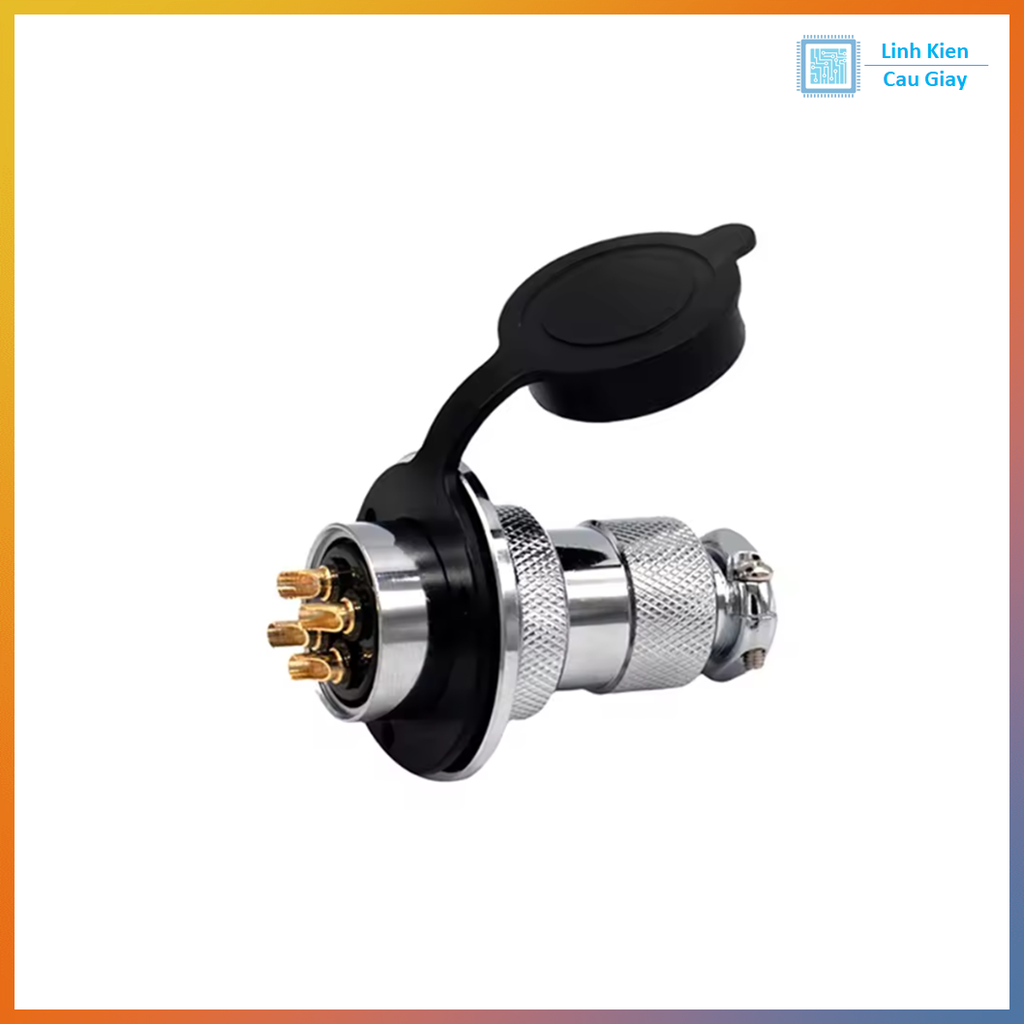

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
