Cáp FFC/FPC 0.5mm dài 300mm (Cáp thuận AA) 4P–60P

Mô tả sản phẩm

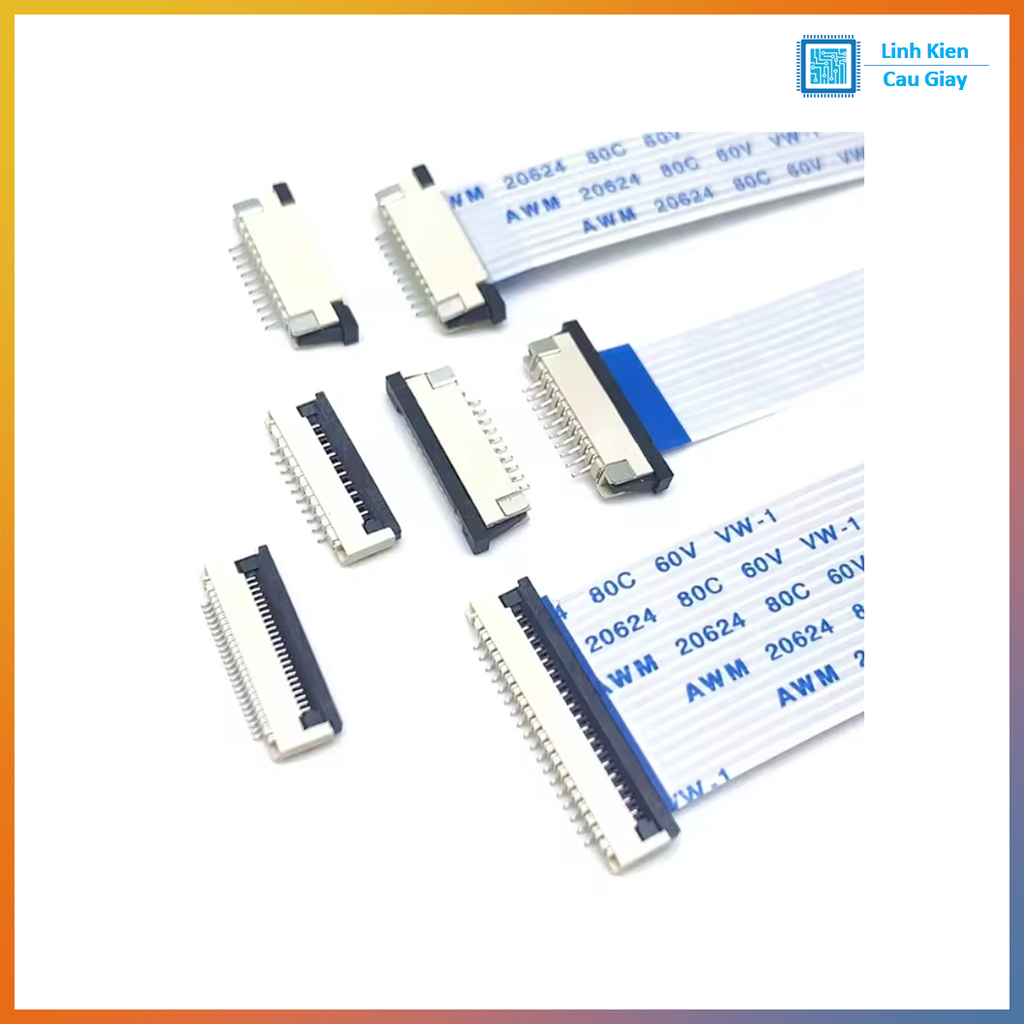

Cáp FFC/FPC bước 0.5mm dài 300mm (30cm) là loại cáp dẹt mềm dùng để kết nối màn hình, camera, bàn phím, module… với socket ZIF/FFC trên PCB. Phiên bản cáp thuận AA (Type A / same-side) nghĩa là hai đầu cùng hướng tiếp điểm (tiếp điểm nằm cùng một mặt ở cả 2 đầu). Sản phẩm có nhiều lựa chọn số chân từ 4P đến 60P, phù hợp sửa chữa, thay thế và DIY.

Ứng dụng

Kết nối màn hình LCD/TFT, cảm ứng, mainboard thiết bị
Kết nối camera FPC, module cảm biến, thiết bị đo, máy in mini
Dùng cho laptop/thiết bị công nghiệp/board điều khiển có socket 0.5mm
Thay thế cáp đứt/rách, nâng chiều dài dây để bố trí linh kiện thuận tiện

Sơ đồ chân

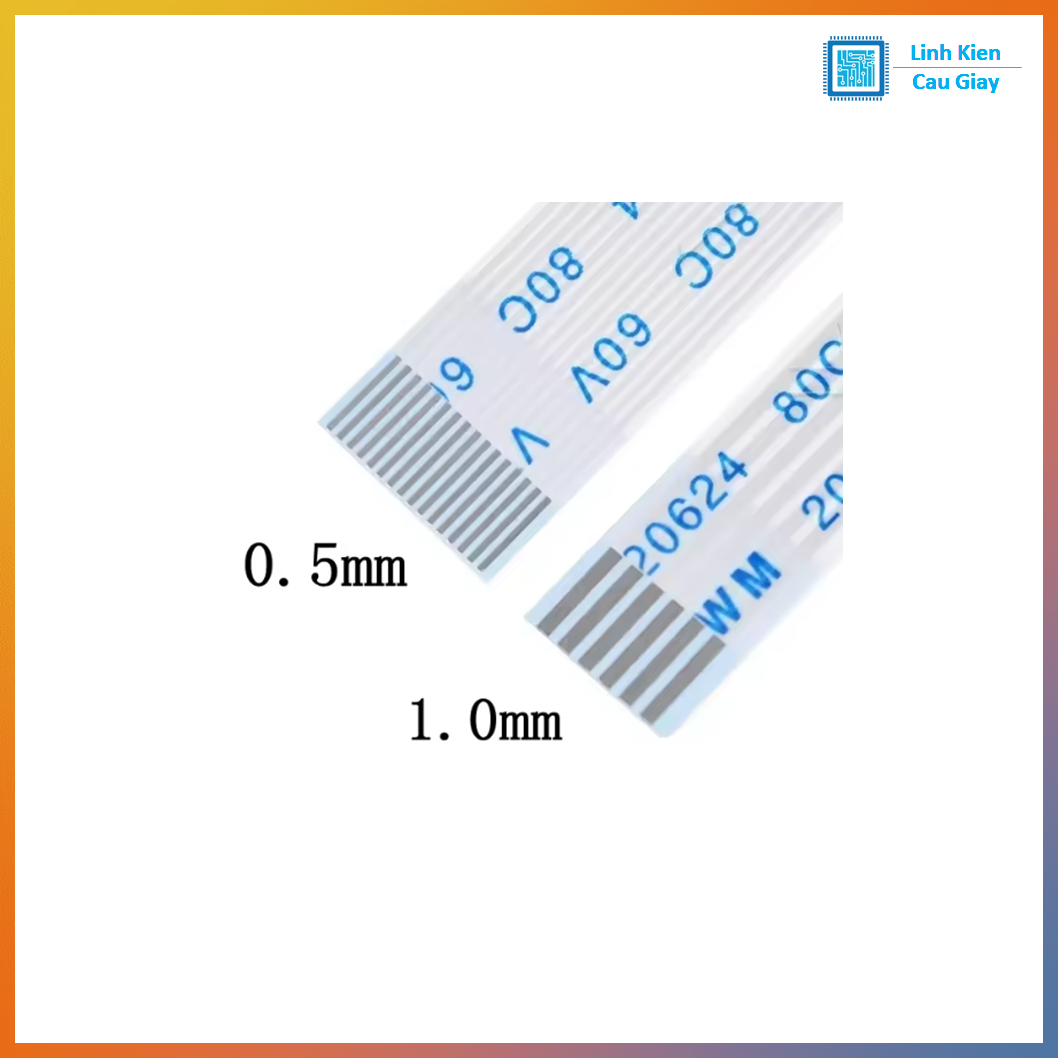

1. Bước chân (Pitch): 0.5mm
   Chỉ dùng cho socket ZIF/FFC chuẩn 0.5mm (khác 1.0mm là không cắm được)

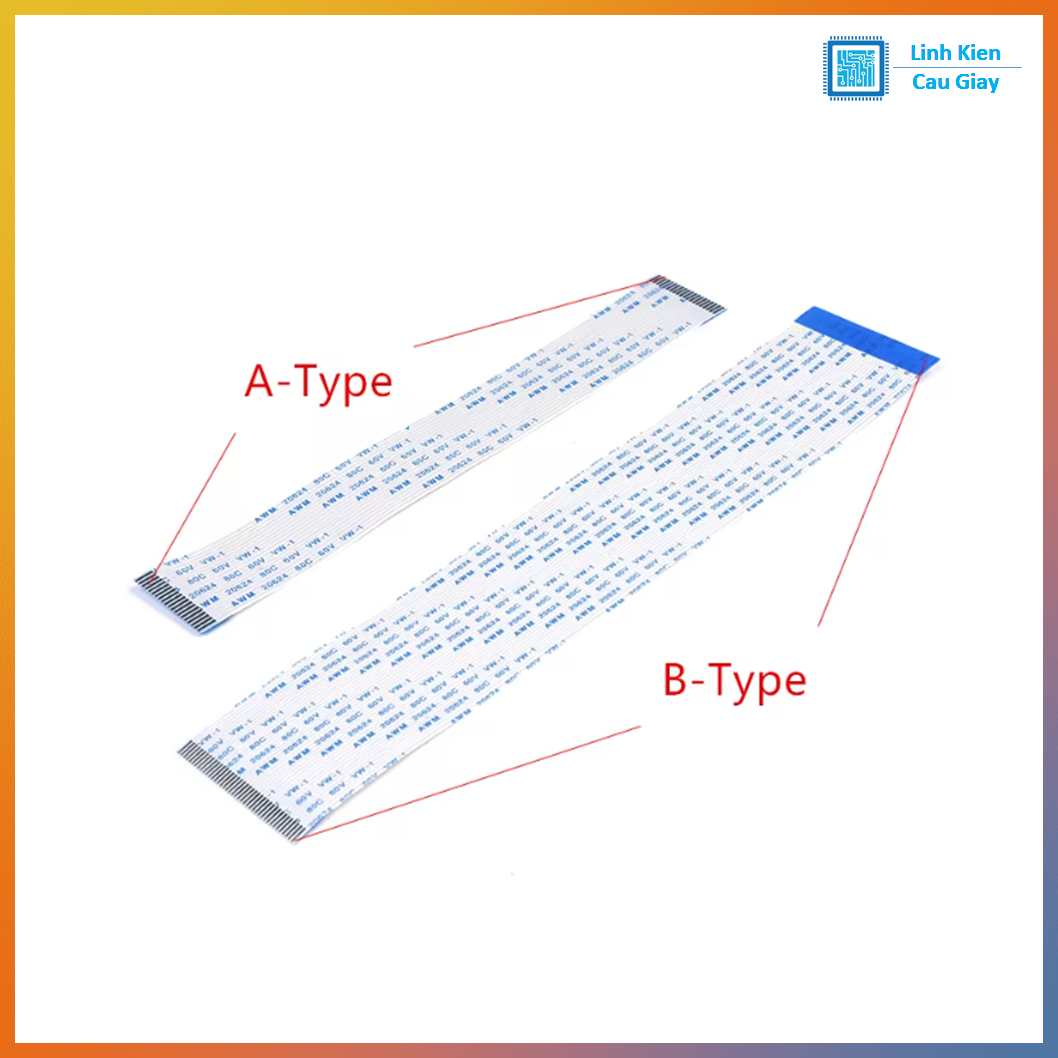

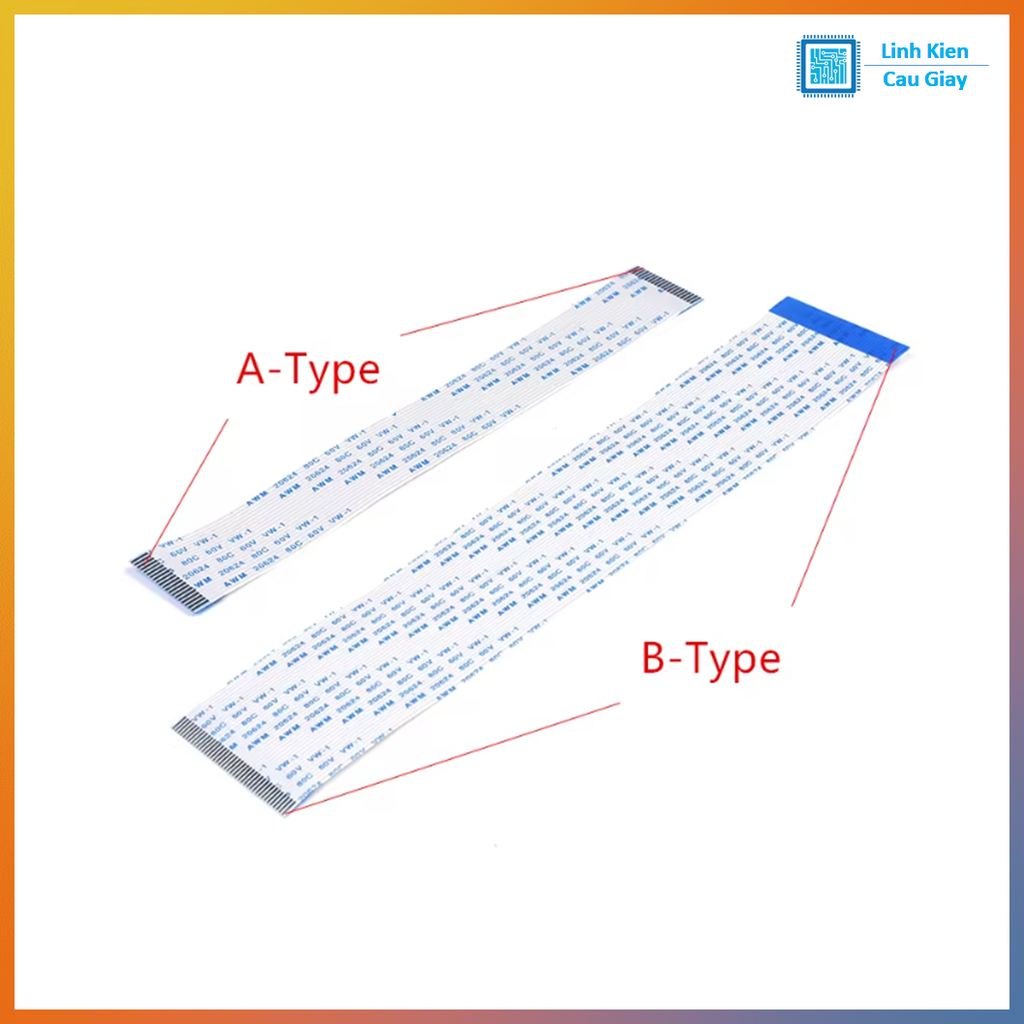

2. Kiểu cáp: Cáp thuận AA (Same-side / Type A)
   Hai đầu cùng mặt tiếp điểm
   (Thiết bị cần cáp nghịch AB/Reverse mà mua AA sẽ sai chiều tiếp điểm)

3. Số chân (Pin) theo phân loại
   4P / 5P / 6P / 8P / 10P / 12P / 14P / 16P / 20P / 22P / 24P / 26P / 40P / 50P / 60P

4. Chiều dài: 300mm
   Cáp dài tiện đi dây nhưng với tín hiệu tốc độ cao (camera/màn hình độ phân giải cao) nên ưu tiên đúng chiều dài cần dùng để ổn định hơn

Thông số kĩ thuật

Loại: Cáp dẹt FFC/FPC
Bước chân: 0.5mm
Chiều dài: 300mm (30cm)
Kiểu: Cáp thuận AA (Type A / same-side)
Số chân: 4P, 5P, 6P, 8P, 10P, 12P, 14P, 16P, 20P, 22P, 24P, 26P, 40P, 50P, 60P
Ứng dụng: socket ZIF/FFC 0.5mm

Hướng dẫn sử dụng

Tắt nguồn trước khi thao tác
Mở lẫy khóa socket ZIF nhẹ tay
Cắm cáp đúng chiều tiếp điểm (AA: 2 đầu cùng mặt tiếp điểm)
Đẩy hết cỡ rồi gạt lẫy khóa lại
Tránh bẻ gập sát đầu cáp, tránh kéo giật làm bong đường dẫn

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
