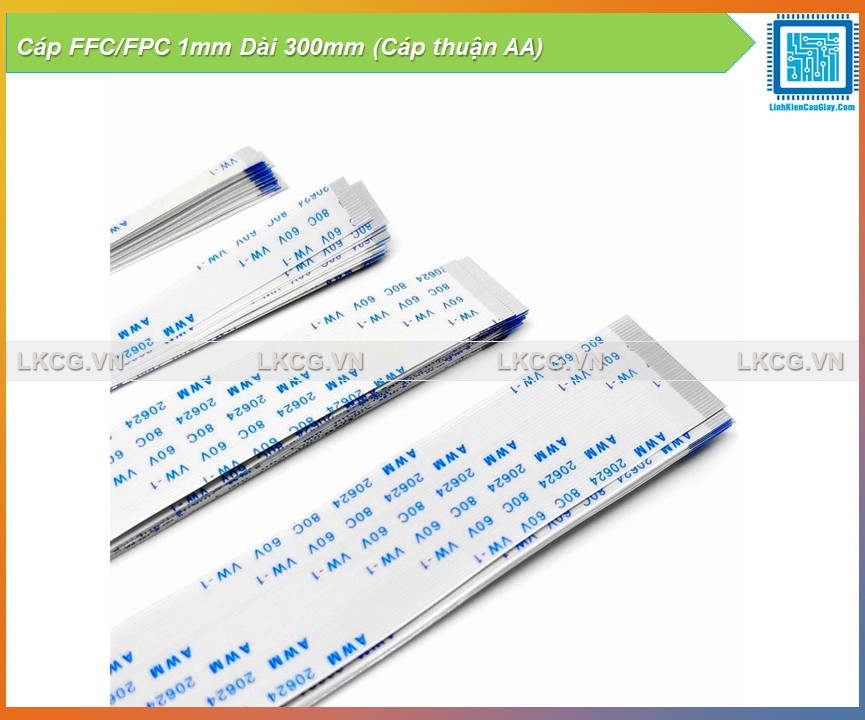

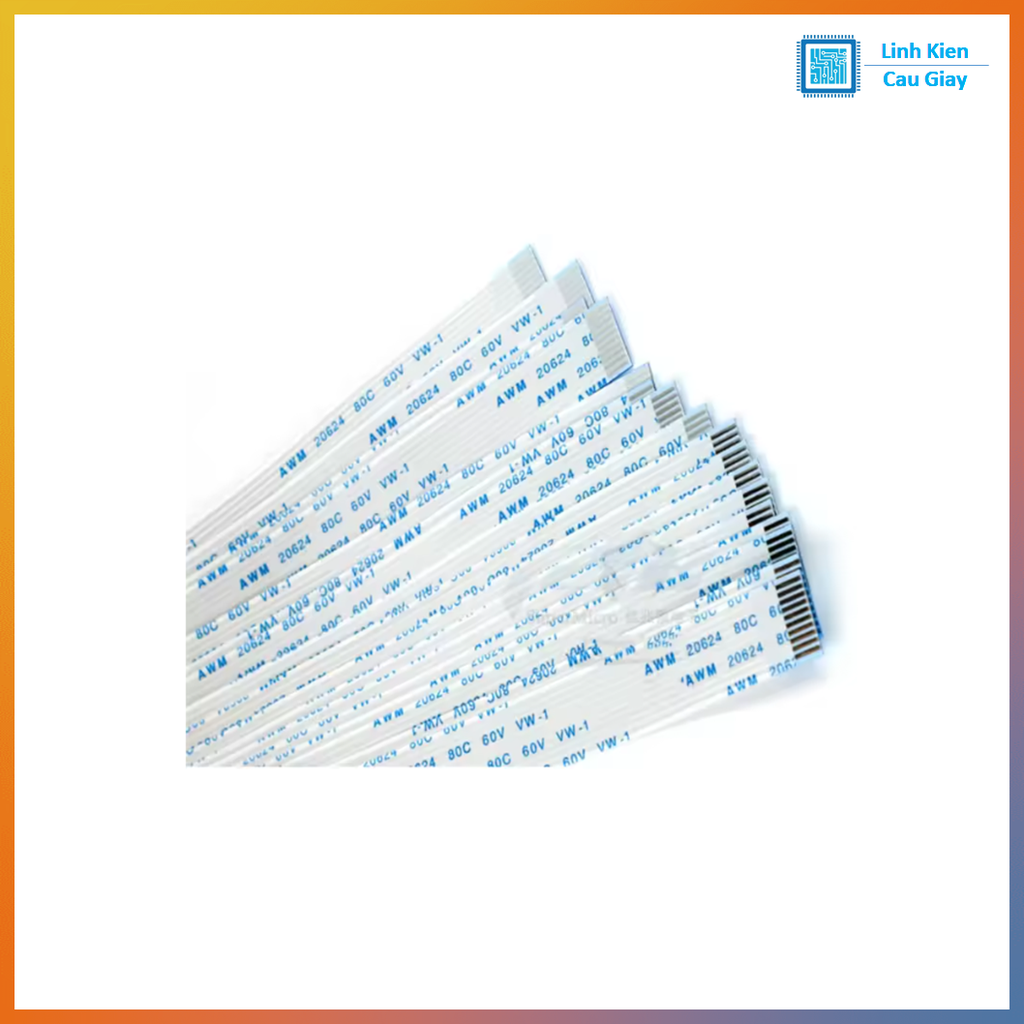

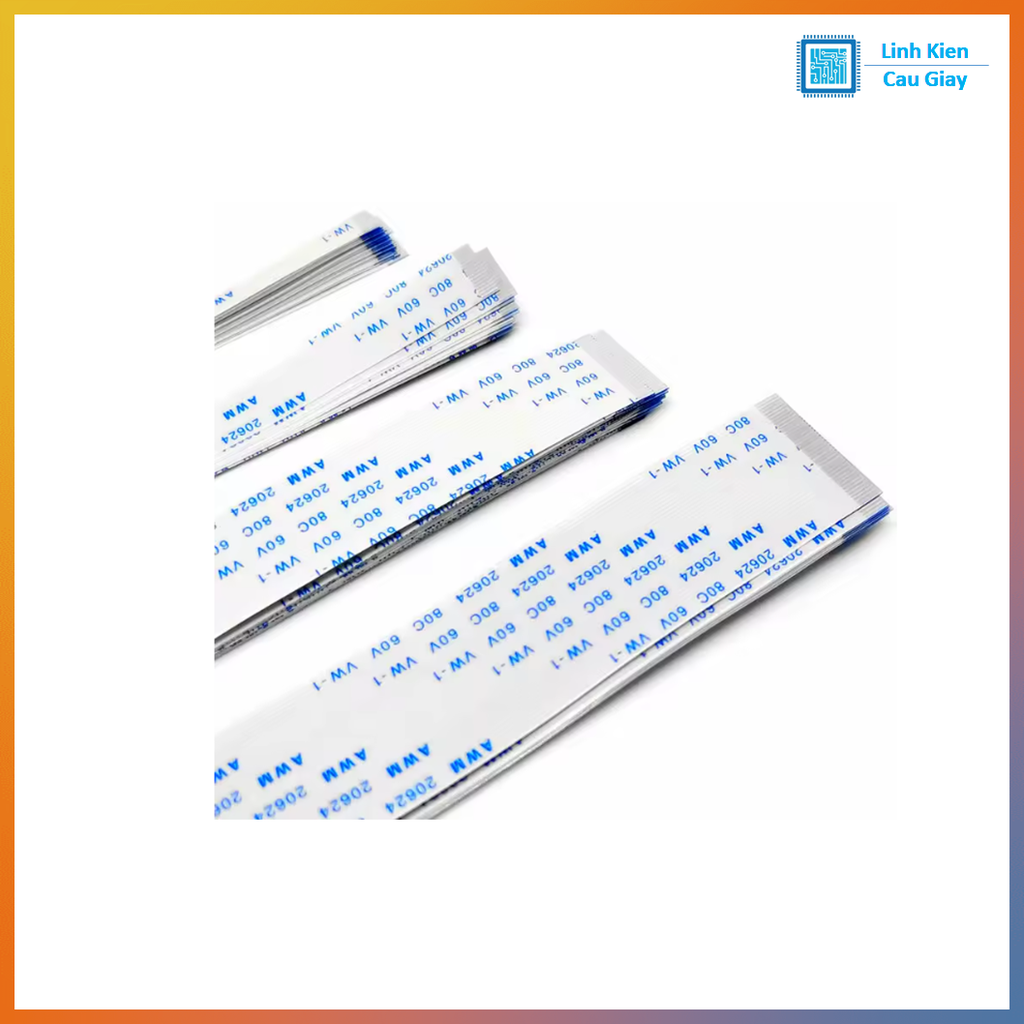

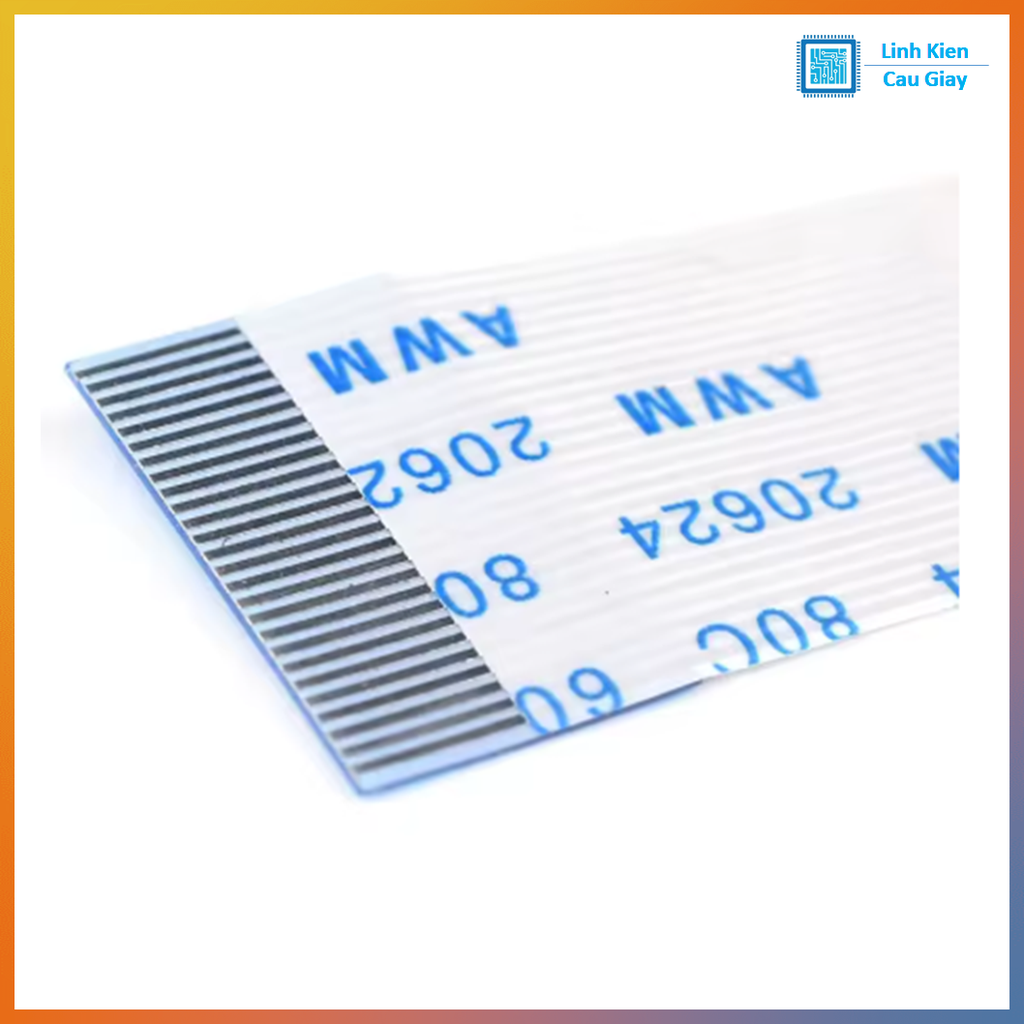

Cáp FFC/FPC 1.0mm dài 300mm (Cáp thuận) 4P–24P

Mô tả sản phẩm

Cáp FFC/FPC 1.0mm dài 300mm (30cm) là loại cáp dẹt mềm dùng để kết nối màn hình, module, bàn phím, camera, board mạch… với đầu nối ZIF/FFC trên PCB. Sản phẩm là cáp thuận (Type A / same-side) nghĩa là hai đầu cùng hướng tiếp điểm (cùng nằm một mặt). Nhiều lựa chọn số chân từ 4P đến 24P, phù hợp thay thế/sửa chữa và DIY điện tử.

Ứng dụng

Kết nối LCD/OLED/TFT với mainboard hoặc board điều khiển
Kết nối camera FPC, module cảm biến, bàn phím phím bấm/ma trận phím
Dùng trong máy in mini, thiết bị công nghiệp, máy đo, robot, DIY
Thay thế cáp đứt/rách cho thiết bị dùng đầu nối ZIF 1.0mm

Sơ đồ chân

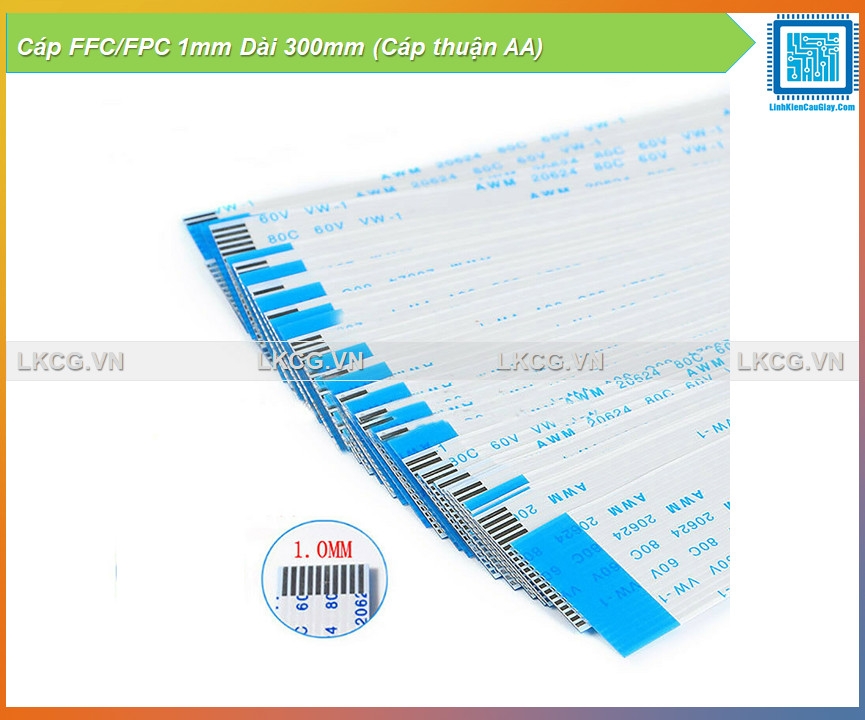

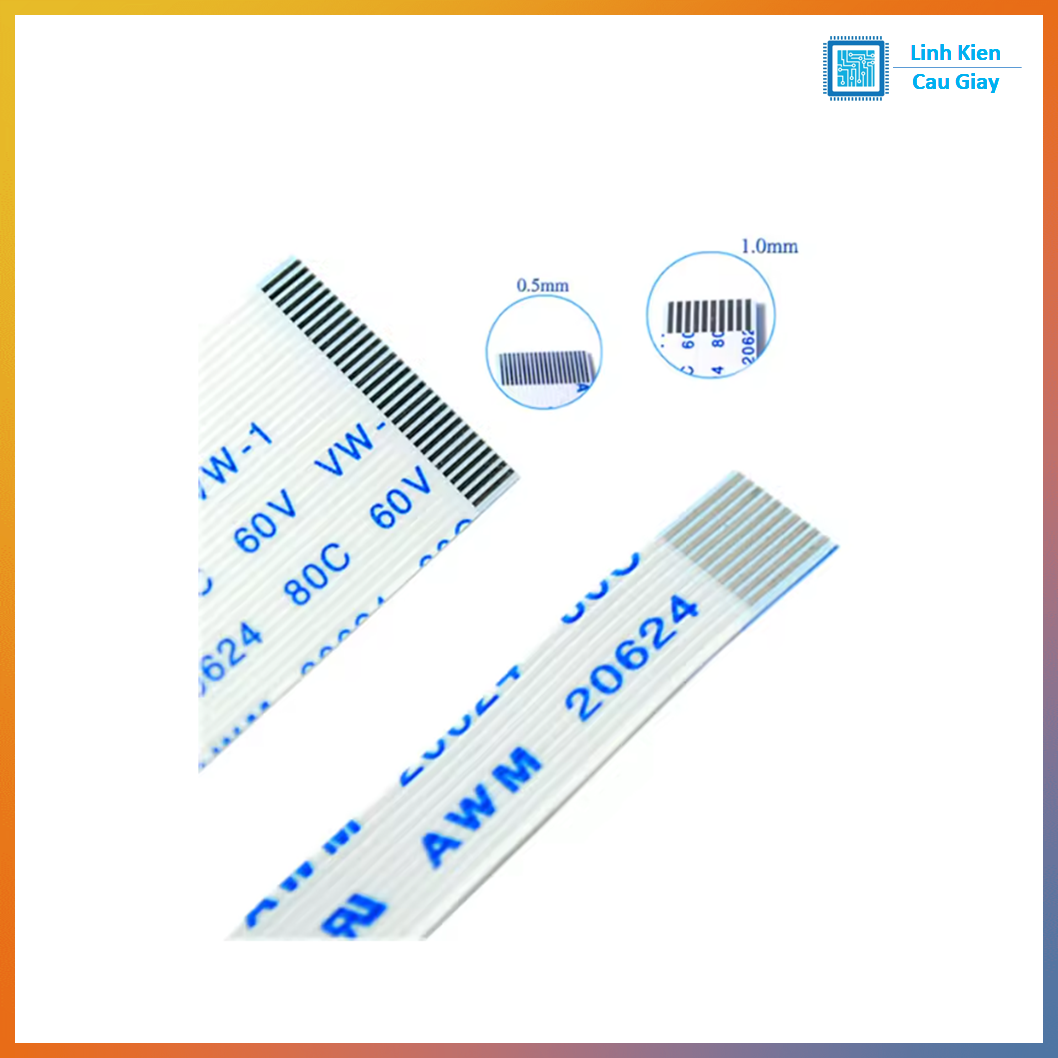

1. Bước chân (Pitch): 1.0mm
   Chỉ dùng cho socket ZIF/FFC chuẩn 1.0mm

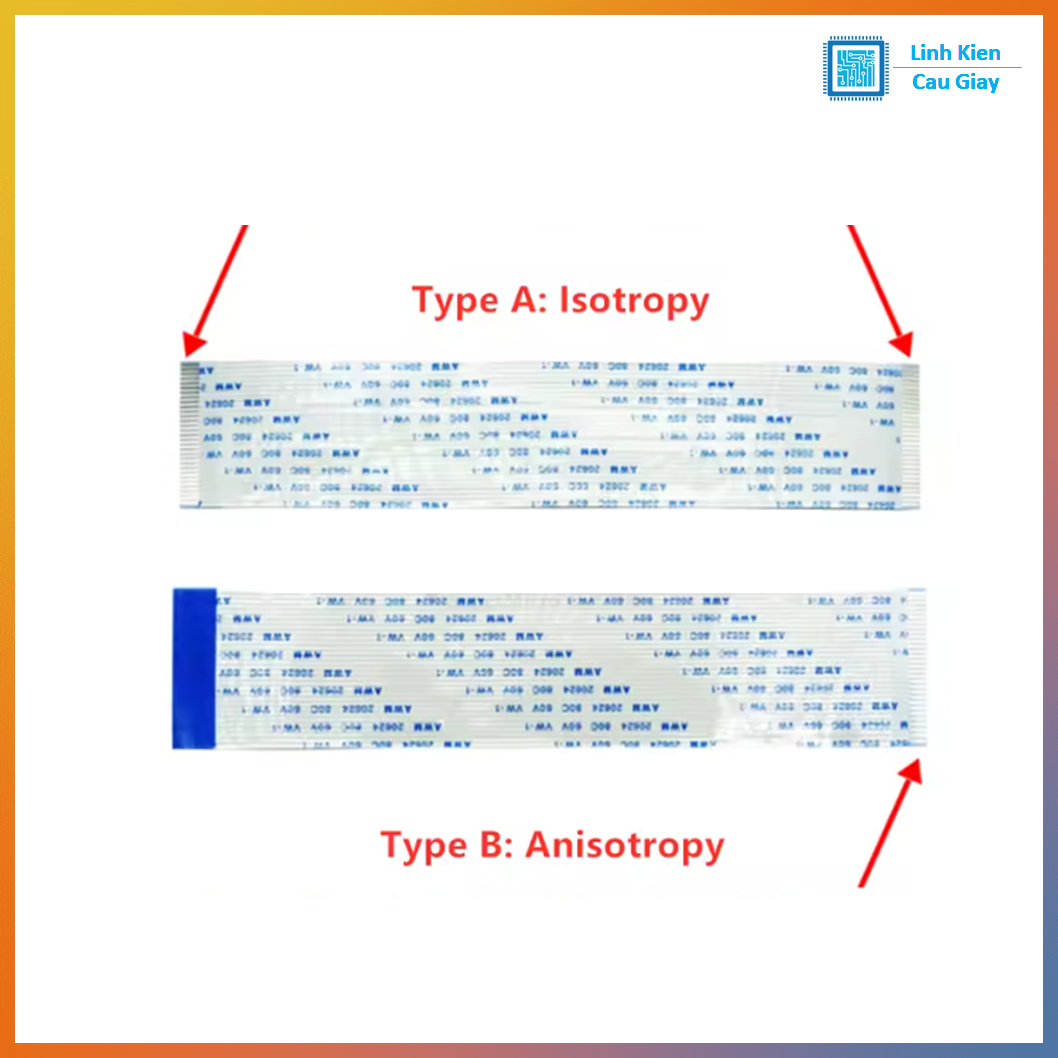

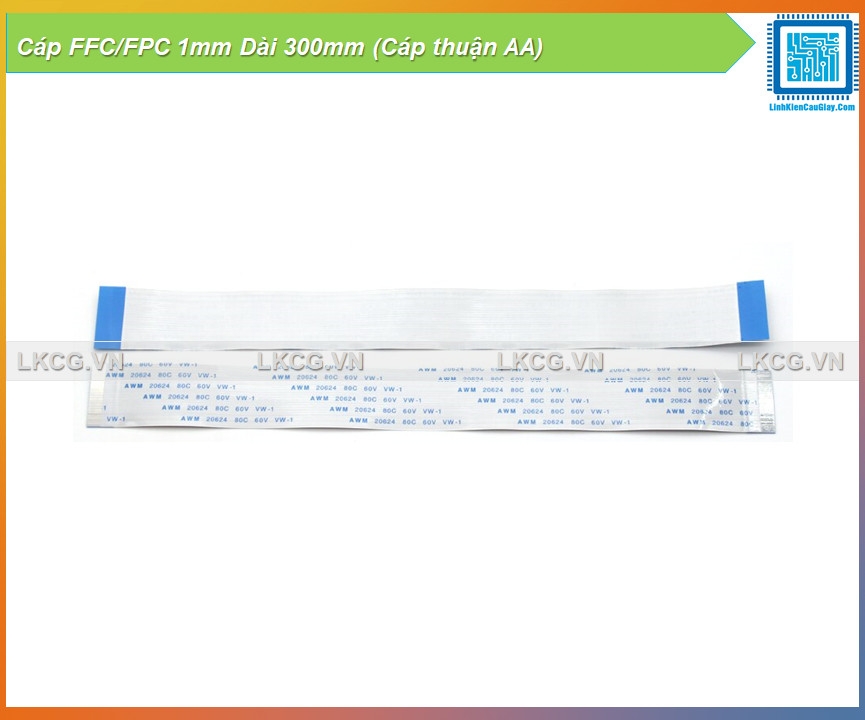

2. Chiều cáp: Cáp thuận (Type A / Same-side)
   Hai đầu cùng mặt tiếp điểm
   (Nếu thiết bị yêu cầu cáp nghịch Type B/Reverse thì sẽ không cắm đúng chiều tiếp điểm)

3. Số chân (Pin): chọn theo phân loại
   4P / 5P / 6P / 8P / 10P / 12P / 14P / 16P / 20P / 22P / 24P

4. Chiều dài: 300mm
   Dây dài hơn dễ đi dây nhưng có thể giảm ổn định tín hiệu ở tốc độ cao (camera/LVDS…), nên ưu tiên đúng nhu cầu

Thông số kĩ thuật

Loại: Cáp dẹt FFC/FPC
Bước chân: 1.0mm
Chiều dài: 300mm (30cm)
Kiểu: Cáp thuận (Same-side/Type A)
Số chân: 4P, 5P, 6P, 8P, 10P, 12P, 14P, 16P, 20P, 22P, 24P
Ứng dụng: kết nối socket ZIF/FFC trên PCB

Hướng dẫn sử dụng

Tắt nguồn thiết bị trước khi thao tác
Mở lẫy socket ZIF (nhẹ tay)
Cắm cáp đúng chiều tiếp điểm (cáp thuận: 2 đầu cùng mặt tiếp điểm)
Đẩy hết cỡ, gạt lẫy khóa lại
Không bẻ gập gắt tại sát đầu cáp để tránh gãy đường dẫn

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
