Cổng Micro USB SMD Type 1 (Chân cái)

Mô tả sản phẩm

Cổng Micro USB SMD Type 1 là loại jack Micro USB chân cái được sử dụng rộng rãi trong các thiết bị điện tử nhỏ, bo mạch sạc, mạch nguồn, mạch Arduino DIY, robot STEM và module điều khiển.

Cổng được thiết kế dạng SMD (Surface Mount) giúp hàn trực tiếp lên PCB bằng mỏ hàn hoặc máy hàn khò. Kết cấu kim loại chắc chắn, tiếp xúc tốt, độ bền cao, phù hợp thay thế cho các cổng Micro USB bị hỏng trên bo mạch.

Là linh kiện cực kỳ phổ biến trong sửa chữa điện thoại, thiết bị nhúng, mạch sạc pin Li-ion, mạch TP4056…

Ứng dụng

✔ Mạch sạc pin 18650 / TP4056
✔ Mạch Arduino – ESP8266 – ESP32
✔ Thay thế cổng Micro USB trên bo mạch bị hỏng
✔ Thiết bị IoT, robot mini, điều khiển thông minh
✔ Các module nạp – giao tiếp USB
✔ Đồ chơi điện tử, mạch nhúng, thiết bị cầm tay

Sơ đồ chân

1 – VBUS (+5V)

2 – D−

3 – D+

4 – ID

5 – GND (0V)

Thông số kĩ thuật

• Loại: Micro USB Female – SMD Type 1

• Số chân tín hiệu: 5 pin

• Kiểu hàn: SMD/SMT

• Chất liệu vỏ: Hợp kim thép chống oxy hóa

• Điện áp hoạt động: 5V USB

• Chuẩn giao tiếp: USB 2.0

• Độ bền cắm/rút: 10.000 lần

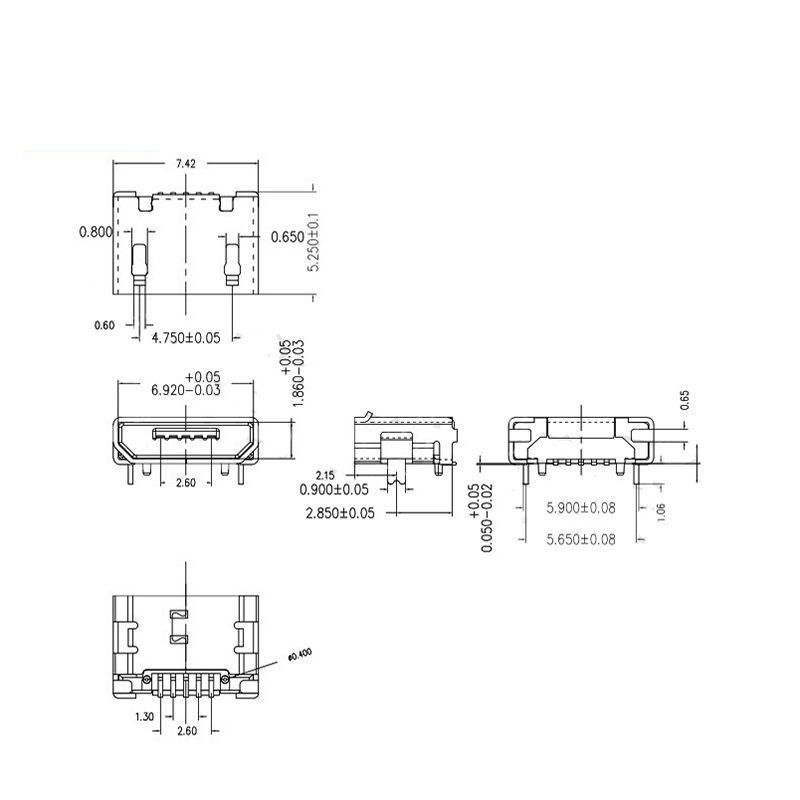

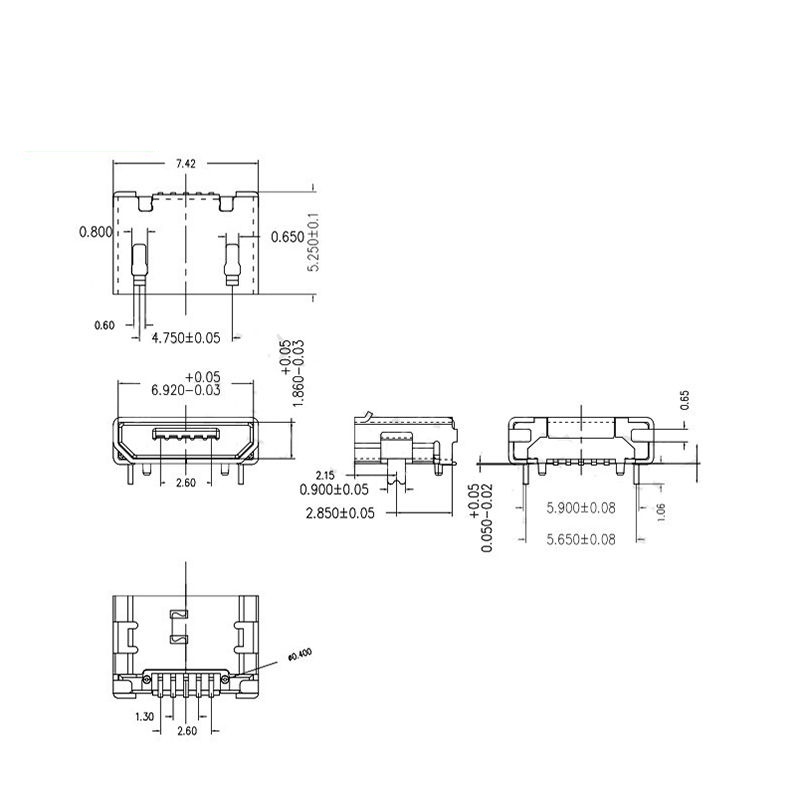

• Khoảng cách chân chuẩn theo PCB phổ biến

• Tương thích: module sạc, board mạch DIY, bo nguồn

Hướng dẫn sử dụng

Bước 1: Canh đúng footprint trên PCB.
Bước 2: Cố định bằng băng keo nhiệt hoặc nhíp.
Bước 3: Hàn 4 chân giữ kim loại trước → cố định jack.
Bước 4: Hàn 5 chân tín hiệu bằng mỏ hàn nhỏ hoặc máy khò.
Bước 5: Kiểm tra thông mạch trước khi cấp nguồn.

Lưu ý:

• Không dùng nhiệt quá cao tránh chảy nhựa.

• Dùng thông flux để hàn đẹp hơn.

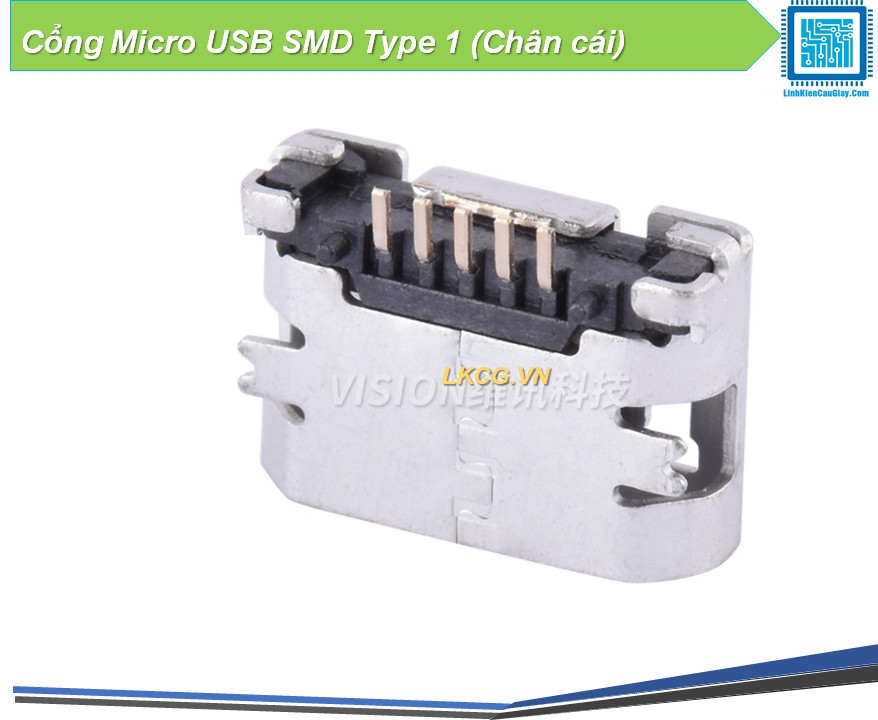

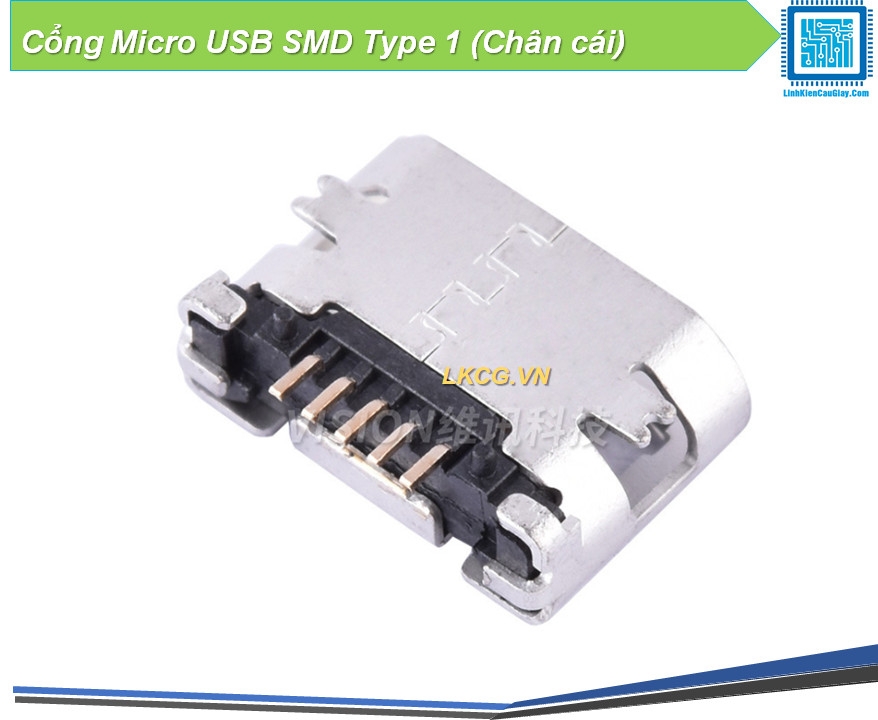

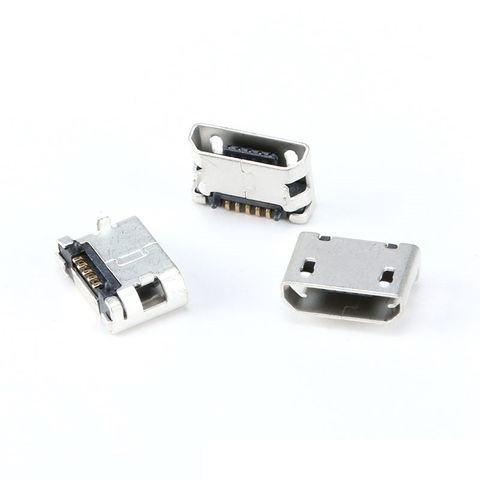

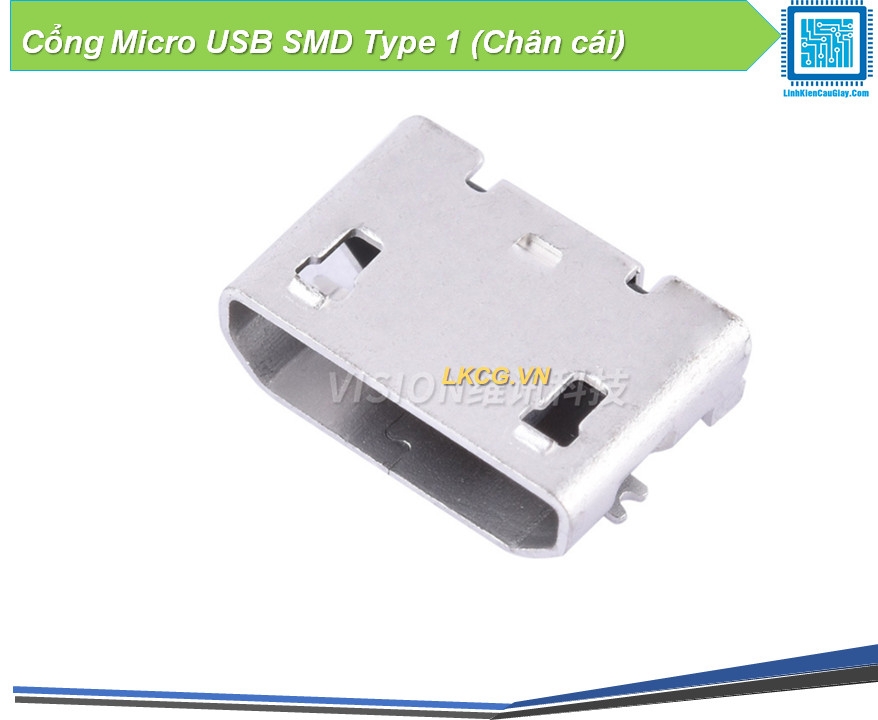

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
