Terminal Block EDG 5.08 chân cong ( màu xanh)

Mô tả sản phẩm

Connector 2EDG 5.08mm (xanh cong) là đầu nối dạng domino tiêu chuẩn pitch 5.08mm, dùng để đấu nối nguồn và tín hiệu trong các mạch điện tử, thiết bị công nghiệp, module điều khiển, mạch nguồn và các hệ thống điện dân dụng.

Loại chân cong 90° thích hợp để đặt sát mép PCB, giúp đi dây ngang gọn gàng, dễ lắp đặt và tiết kiệm không gian trong tủ điện, hộp điều khiển.

Chân cắm bằng kim loại mạ niken tiếp xúc tốt, giữ dây chắc chắn, chống oxy hóa, chịu dòng cao và bền trong môi trường công nghiệp.

Shop cung cấp đủ tùy chọn 2P, 3P, 4P.

Ứng dụng

• ✔ Đấu nối nguồn 12V – 24V – 48V

• ✔ Mạch nguồn, mạch công suất, relay, driver motor

• ✔ Lắp ráp tủ điện, module điều khiển công nghiệp

• ✔ Máy CNC mini, robot, máy in 3D

• ✔ Các mạch IoT, thiết kế PCB thương mại

• ✔ Sản phẩm điện dân dụng và DIY điện tử

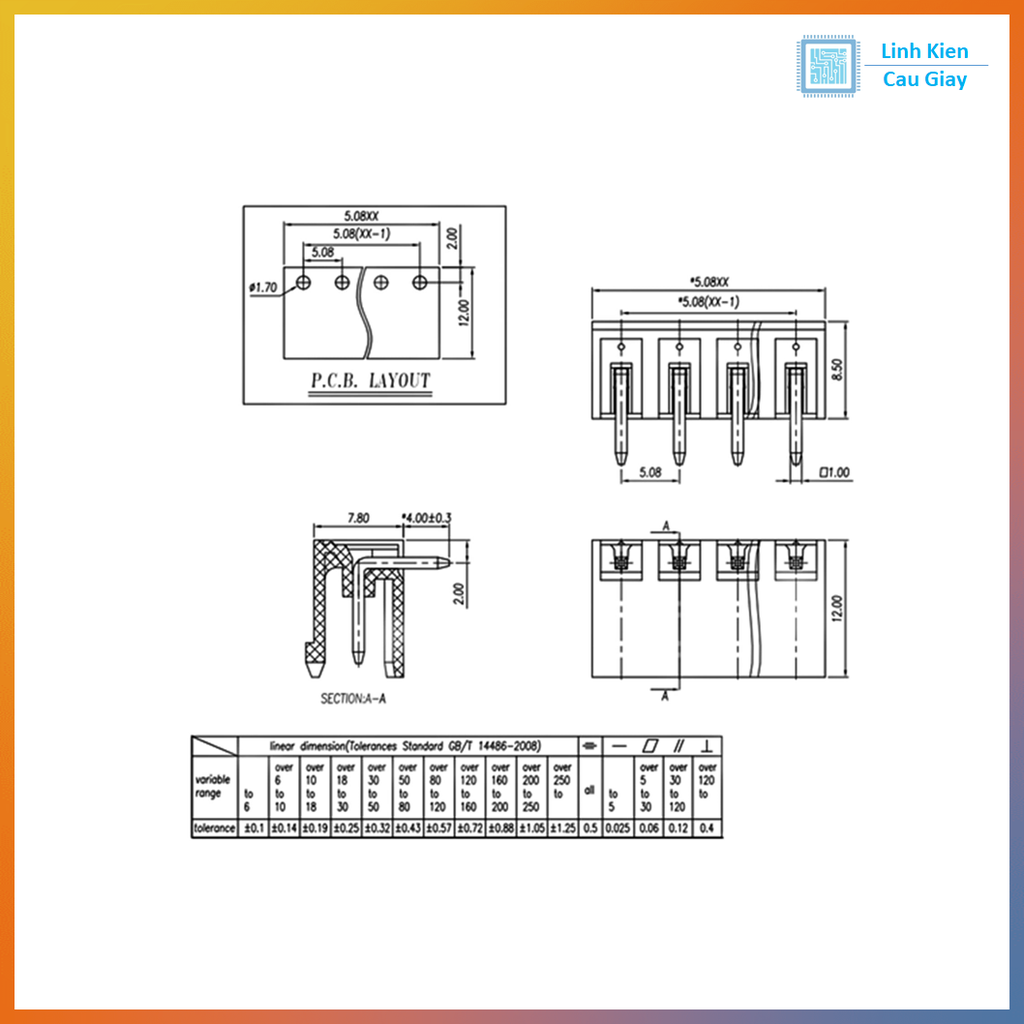

Sơ đồ chân

• Kiểu chân: Cong 90°

• Pitch (khoảng cách chân): 5.08mm

• Số chân: 2P / 3P / 4P

• Vít khóa chắc chắn, giữ dây không tuột

• Chân PCB loại through-hole

• Kẹp lò xo hoặc vít siết tùy phiên bản

Không phân cực – tùy mạch sẽ quy định (+) / (–) / tín hiệu.

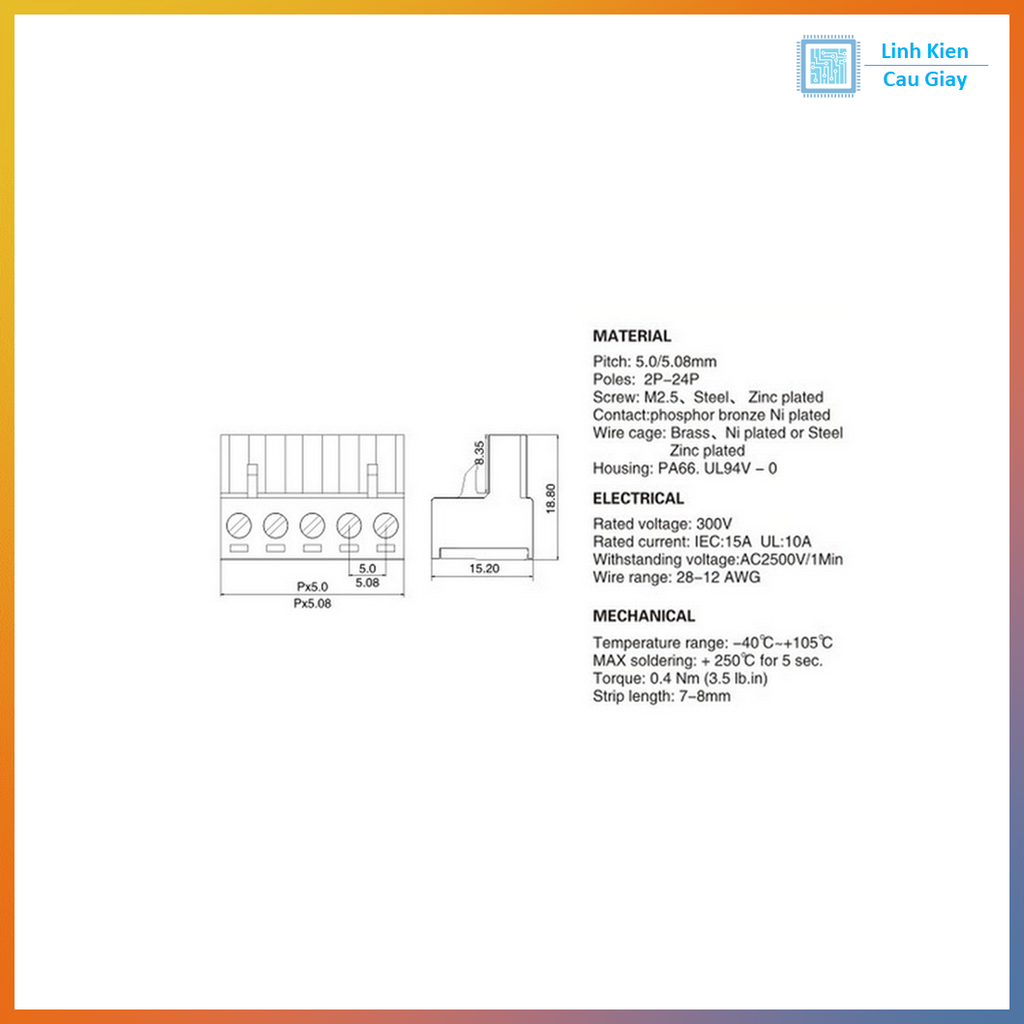

Thông số kĩ thuật

• Chuẩn: 2EDG 5.08mm Right Angle

• Số chân: 2 / 3 / 4 Pin

• Chân đóng gói: DIP – Through Hole

• Dòng chịu tải: 10A–16A

• Điện áp: 250V AC

• Vật liệu:

  • Nhựa xanh PA66 chống cháy

  • Chân đồng mạ niken

• Nhiệt độ làm việc: –40°C → +105°C

• Màu: Xanh lá 2EDG tiêu chuẩn

Hướng dẫn sử dụng

• Hàn connector vào PCB đúng vị trí 5.08mm.

• Tuốt dây và đưa dây vào lỗ cắm.

• Xiết vít chắc chắn để dây không tuột.

• Kiểm tra lại điểm tiếp xúc trước khi cấp nguồn.

• Tránh siết vít quá mạnh làm hỏng tiếp điểm.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
