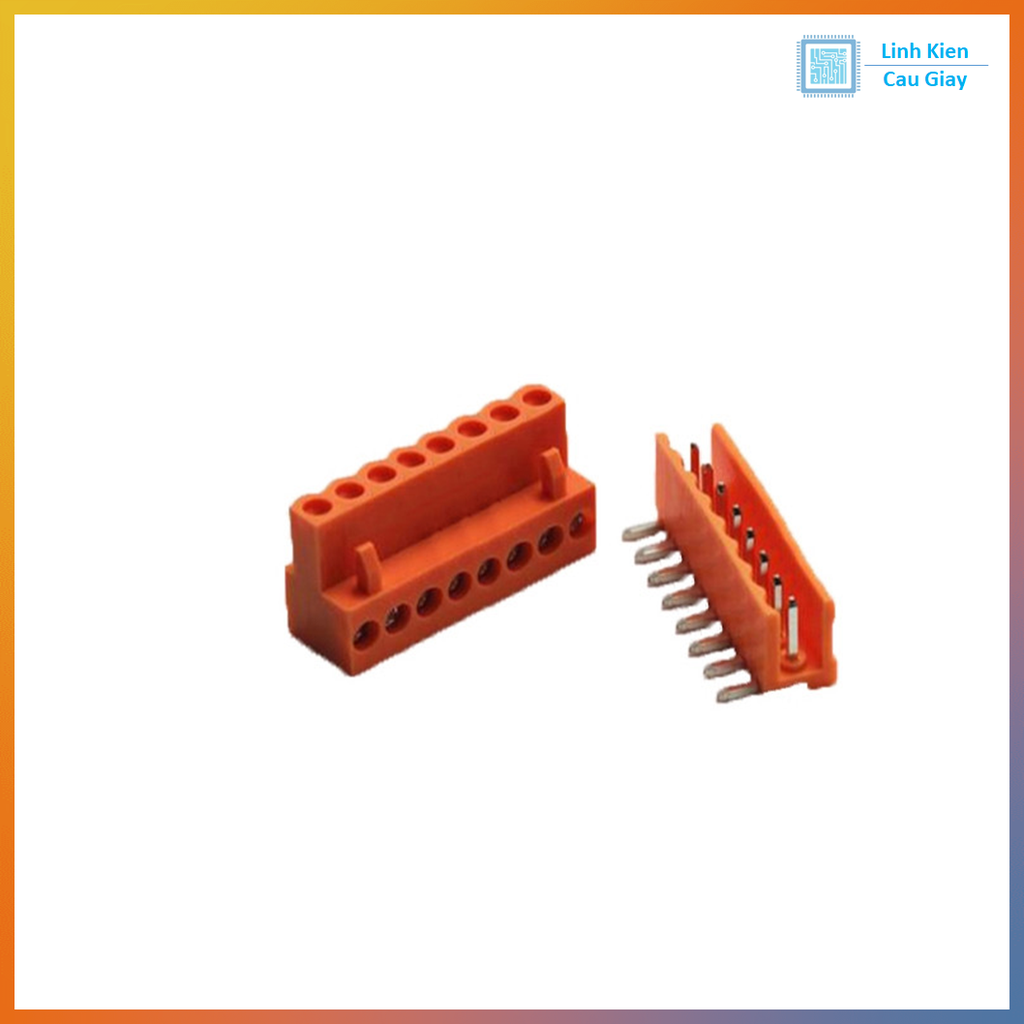

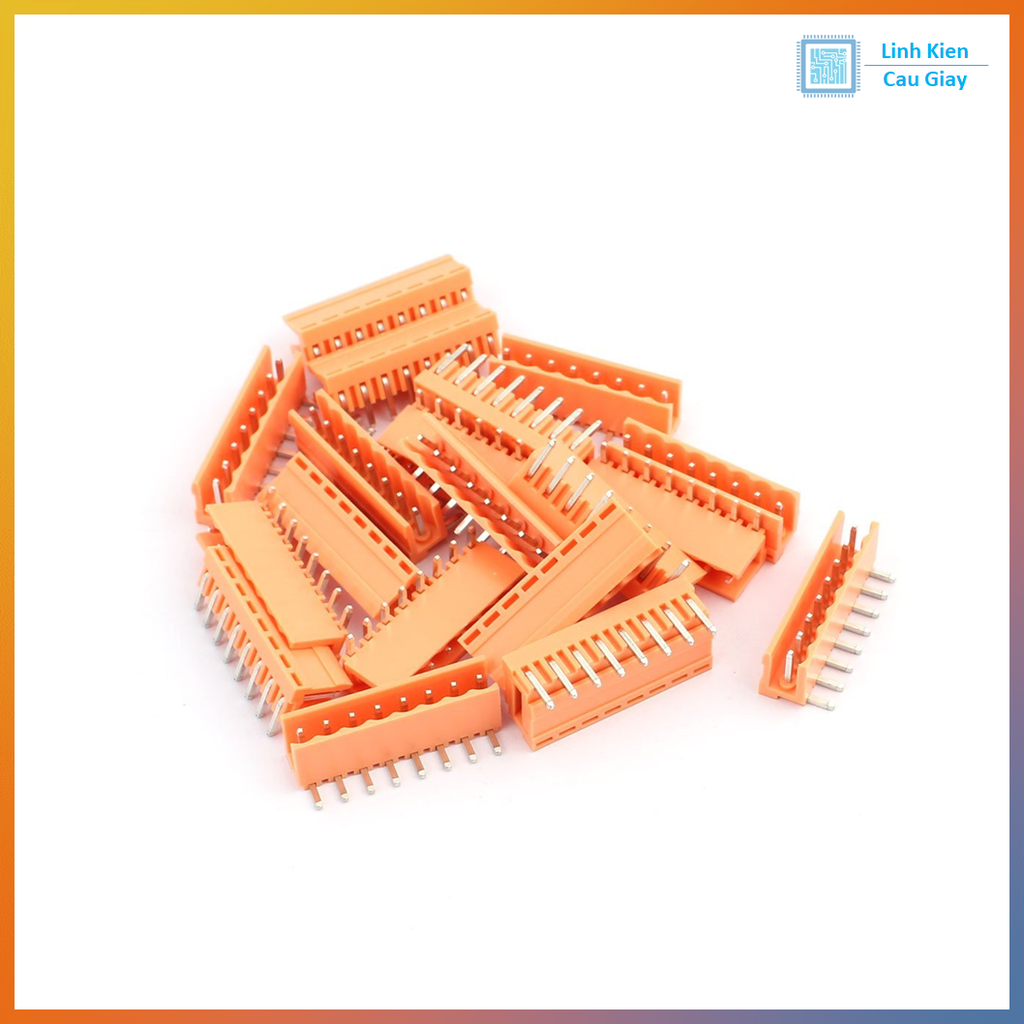

Terminal HT3.96 (Chân Cong)

(Mã SP:CG000558)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

Mô tả :

Với thiết kế chắc chắn, dễ sử dụng và chuẩn công nghiệp, Terminal HT3.96 chân cong là lựa chọn lý tưởng cho các ứng dụng đòi hỏi kết nối tín hiệu – nguồn an toàn, ổn định và dễ thay thế. Hỗ trợ nhiều số chân khác nhau, dễ dàng lắp ghép trong các hệ thống điện tử phức tạp.

Chân

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

Terminal HT3.96mm (chân cong) là loại đầu nối header đực dạng chân cong 90°, với bước chân tiêu chuẩn 3.96mm, chuyên dùng để kết nối các dây tín hiệu hoặc nguồn với bo mạch PCB.

Thiết kế chân cong giúp thuận tiện gắn theo chiều ngang, phù hợp trong các không gian hẹp hoặc yêu cầu đi dây song song với mặt bo mạch.

Ứng dụng

  • Kết nối các dây tín hiệu, dây nguồn từ board mạch ra ngoài

  • Sử dụng trong mạch nguồn, mạch công suất, relay, LED, cảm biến

  • Dùng phổ biến trong hệ thống điều khiển công nghiệp, biến tần, UPS

  • Ứng dụng trong các dự án Arduino, STM32, máy in 3D, DIY robot

Sơ đồ chân

  • Header đực chân cong 90°

  • Khoảng cách giữa các chân: 3.96mm

  • Có thể cắm trực tiếp đầu Terminal HT3.96 cái (Housing + Crimp Pin)

  • Số chân: 2P, 3P, 4P… tùy chọn

Thông số kĩ thuật

Thông số

Giá trị

Tên sản phẩm

Terminal HT3.96mm chân cong

Loại đầu nối

Header đực, chân cong 90°

Bước chân

3.96mm

Dòng điện chịu tải

Tối đa 5A

Điện áp chịu đựng

Tối đa 250V AC

Vật liệu chân

Đồng mạ thiếc chống oxy hóa

Chất liệu vỏ

Nhựa PBT chịu nhiệt

Kiểu hàn

Gắn ngang bo mạch (chân L)

Số chân

2 ~ 10 chân (tuỳ chọn)





Hướng dẫn sử dụng

  1. Gắn chân Terminal HT3.96 vào bo mạch PCB theo chiều ngang.

  2. Hàn chân cong chắc chắn xuống mặt đồng của bo mạch.

  3. Sử dụng đầu cái HT3.96 housing + crimp pin để kết nối dây.

  4. Cắm đầu cái vào đầu đực là hoàn tất kết nối chắc chắn, dễ tháo lắp.

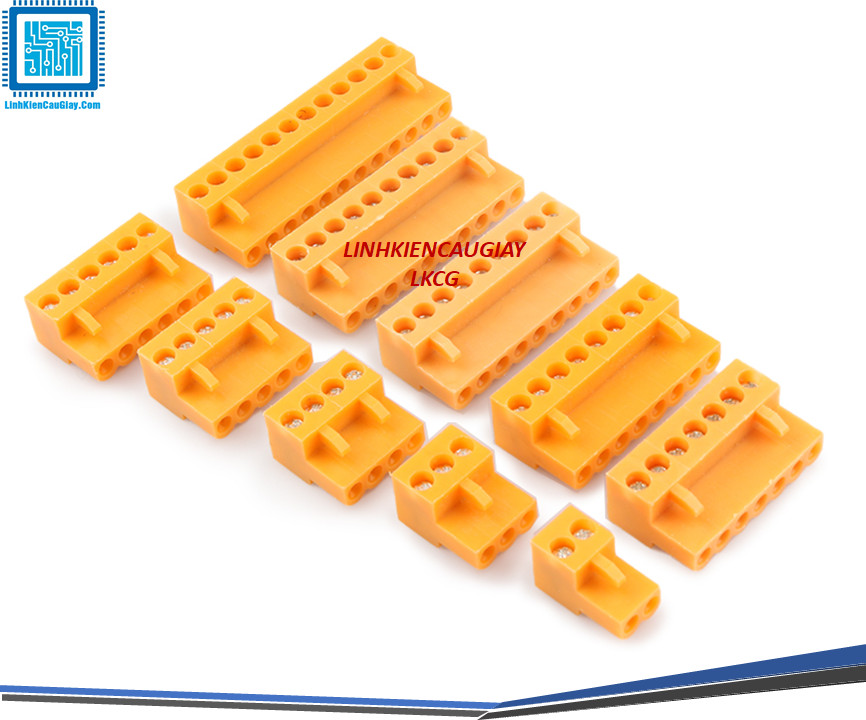

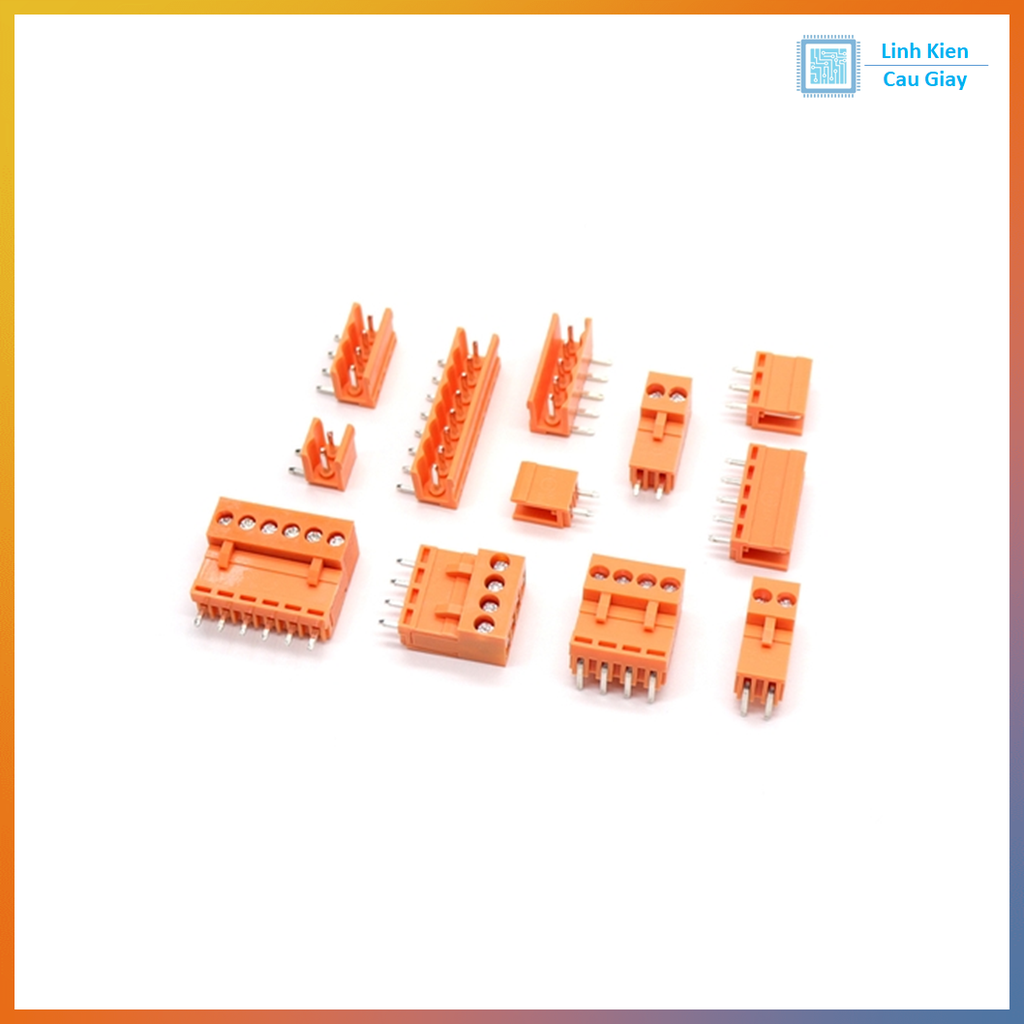

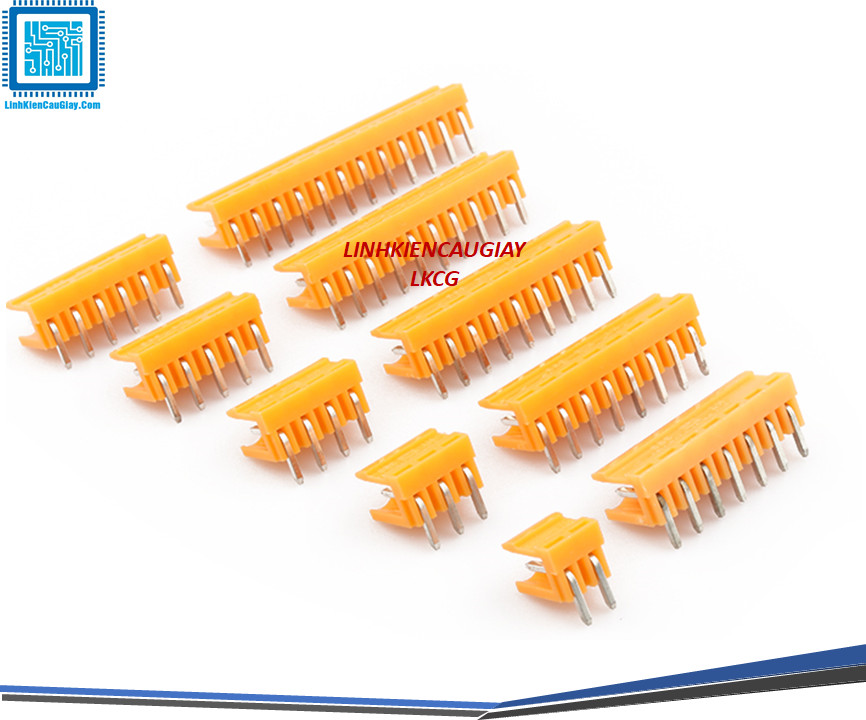

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
