Mô tả sản phẩm

Đầu nối dây 2EDG5.08 là loại terminal block vặn ốc, khoảng cách chân 5.08mm, màu xanh lá, dạng cắm thẳng xuống PCB.
Sử dụng để đấu nối dây nguồn, dây tín hiệu với bo mạch một cách chắc chắn, tháo lắp nhanh, không cần hàn trực tiếp dây lên mạch.
Sản phẩm có nhiều lựa chọn 2P / 3P / 4P, phù hợp các mạch nguồn, mạch điều khiển, module công suất, mạch LED, mạch điều khiển động cơ…

Ứng dụng

• Kết nối nguồn DC cho bo mạch điện tử.

• Đấu dây motor, bơm, quạt, module relay, nguồn tổ ong.

• Bo mạch điều khiển trong tủ điện, máy CNC mini, máy in 3D.

• Mạch LED, mạch điều khiển cảm biến, PLC mini, biến tần DIY.

• Thích hợp cho các dự án STEM, DIY, mạch thử nghiệm.

Sơ đồ chân

• Mỗi cực (P) gồm:

  • 1 lỗ cắm dây phía trên, siết bằng ốc/vít.

  • 1 chân hàn thẳng xuống PCB, pitch 5.08mm.

• Phân loại:

  • 2P: 2 cực đấu dây (± nguồn, IN/OUT…)

  • 3P: 3 cực (thường dùng cho đấu 3 dây, hoặc COM–NO–NC)

  • 4P: 4 cực (đa dụng cho nhiều kênh)

Thông số kĩ thuật

• Mã: 2EDG5.08

• Loại: Terminal block vặn ốc, dạng thẳng

• Số chân: 2P / 3P / 4P (chọn loại khi đặt hàng)

• Bước chân (Pitch): 5.08mm

• Điện áp làm việc: đến 250V AC/DC (theo thiết kế mạch)

• Dòng chịu tải: khoảng 10A–16A (tùy loại dây và điều kiện lắp)

• Kiểu siết: vít đầu dẹt, kẹp dây bằng bản đồng

• Đường kính dây phù hợp: ≈ 0.5–2.5mm²

• Màu sắc: xanh lá

• Kiểu hàn: cắm thẳng xuống PCB

Hướng dẫn sử dụng

• Hàn chân terminal 2EDG5.08 thẳng xuống bo mạch theo đúng footprint 5.08mm.

• Tuốt vỏ dây khoảng 5–7mm, cắm dây vào lỗ.

• Vặn chặt vít để cố định dây, tránh tuột khi rung lắc.

• Ưu tiên dùng dây đồng mềm để siết chắc hơn.

• Không siết vít quá mạnh làm tuôn ren hoặc nứt nhựa.

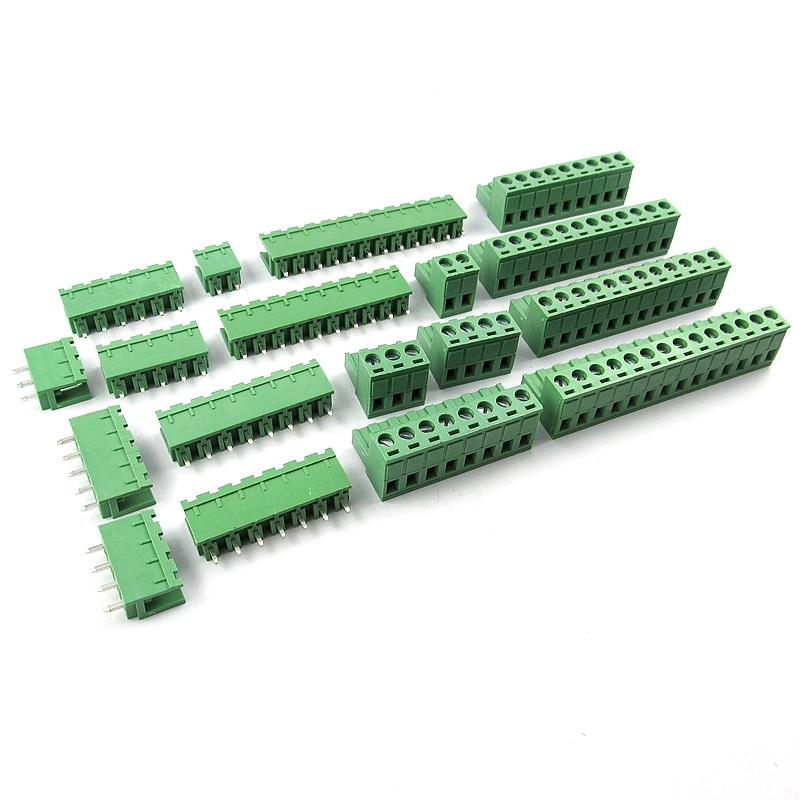

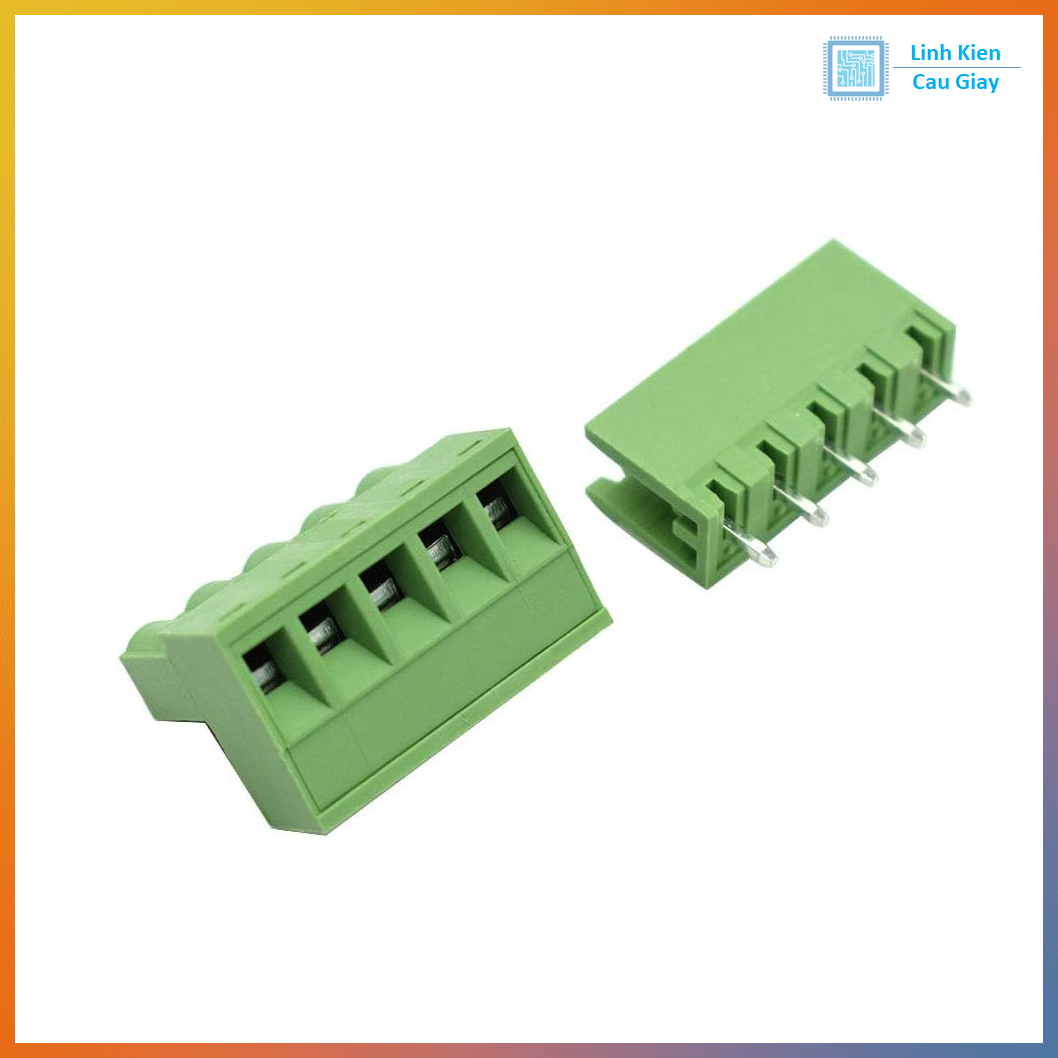

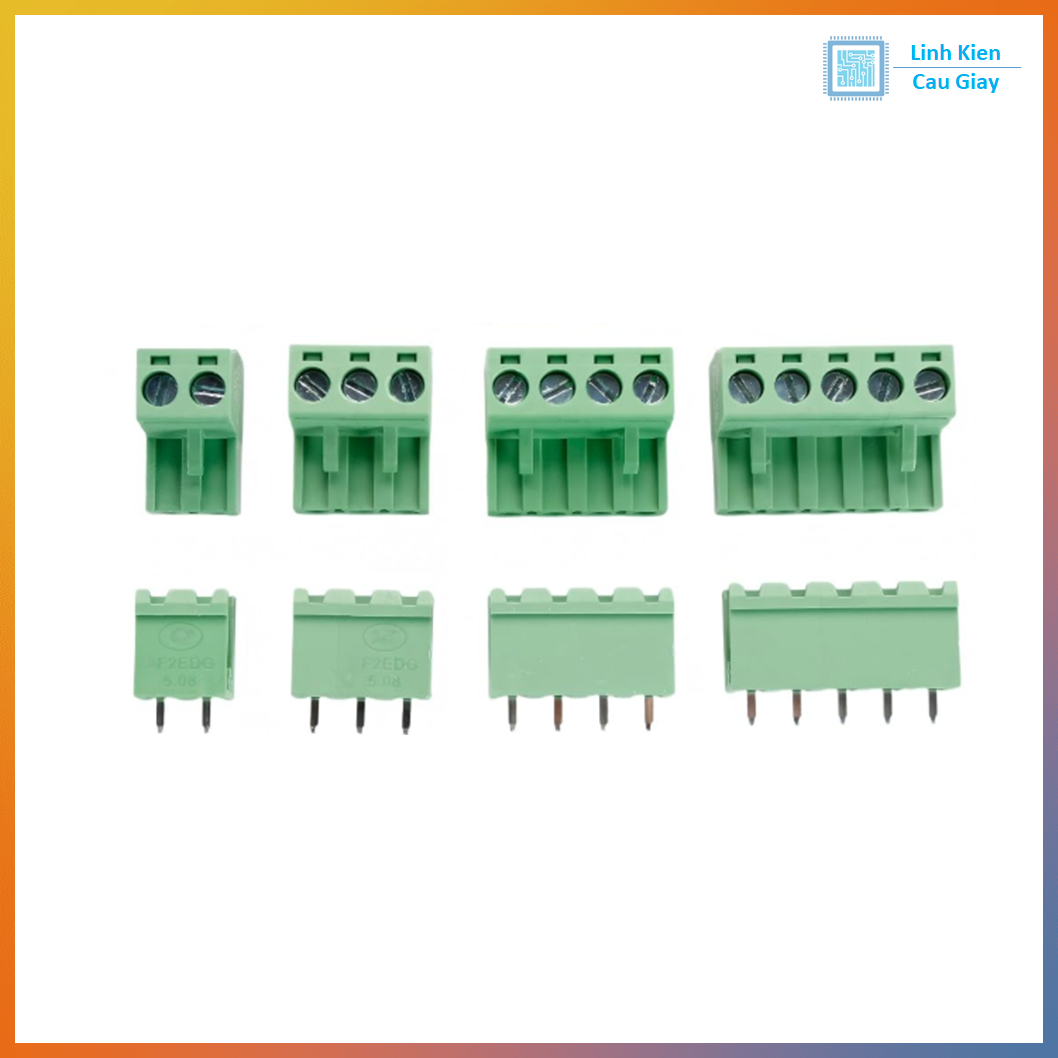

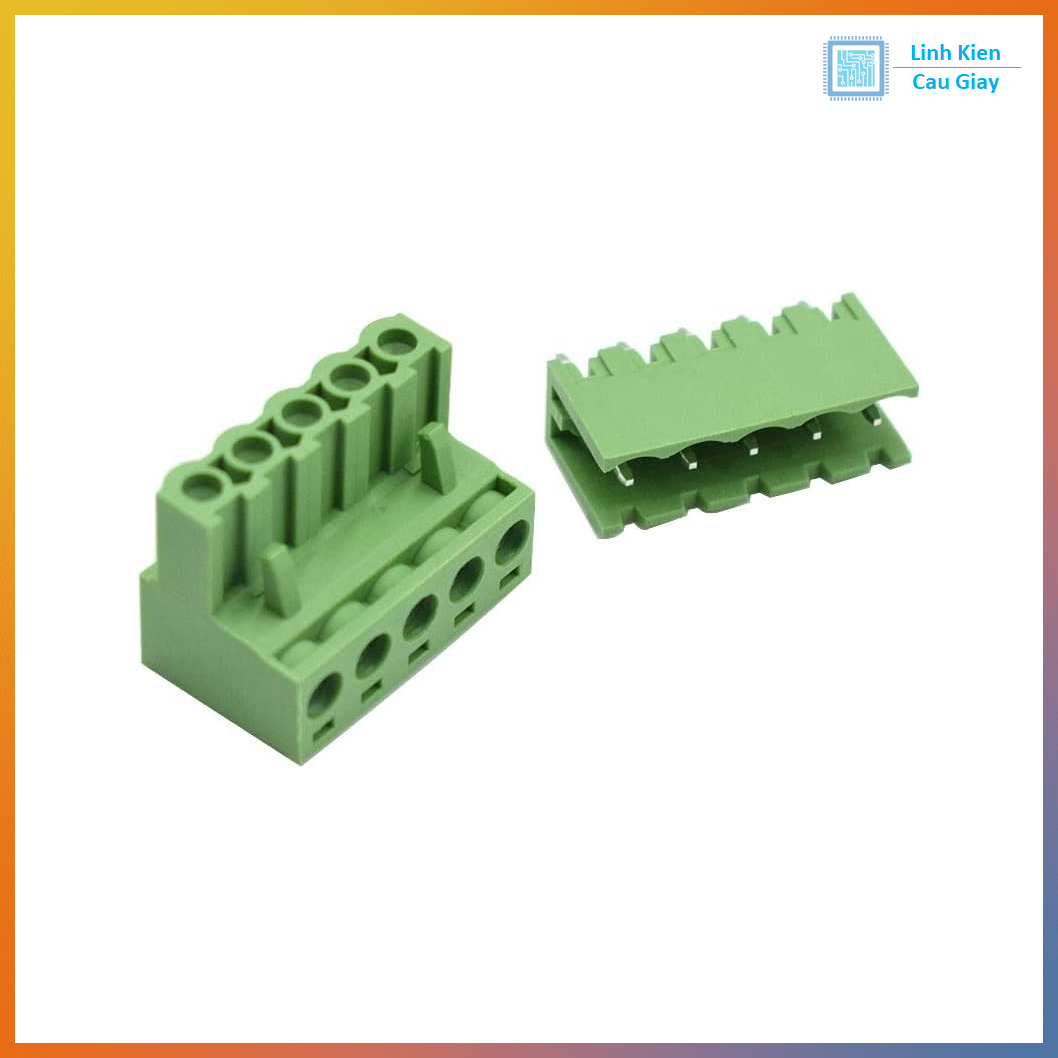

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
