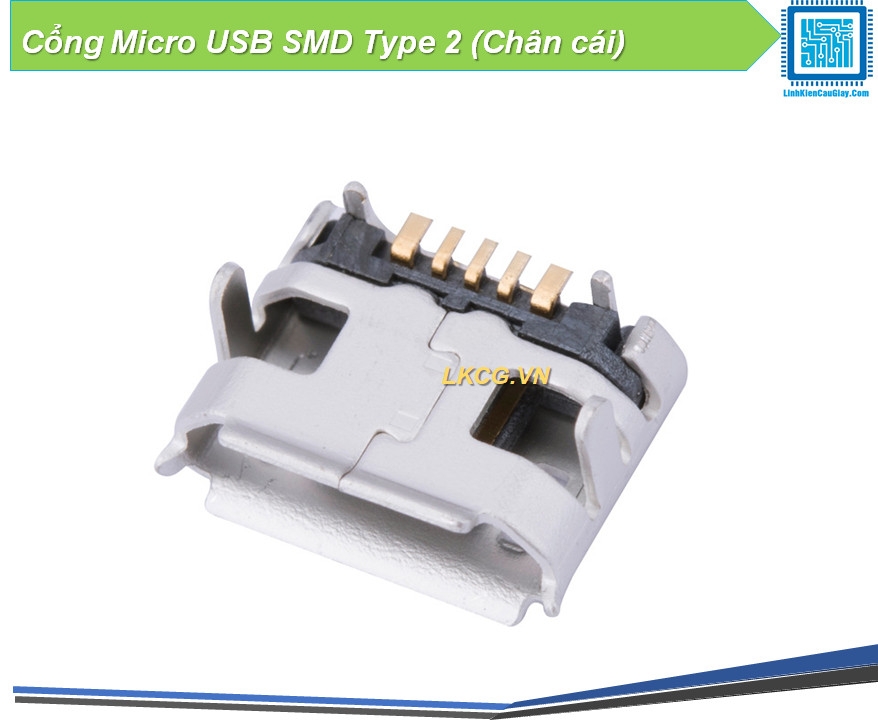

Cổng Micro USB Type-B – chân dán SMD (cổng sạc micro USB)

Mô tả sản phẩm

Cổng Micro USB (Micro USB Type-B) chân dán SMD – linh kiện thay thế chuyên dùng cho điện thoại đời cũ, loa Bluetooth, sạc dự phòng, module Arduino/ESP, thiết bị điện tử dùng cổng micro USB. Vỏ kim loại chắc chắn, chân bám PCB tốt, phù hợp sửa chữa thay cổng sạc và DIY.

Cổng Micro USB (chuẩn Micro-B) là đầu nối phổ biến để sạc 5V và truyền dữ liệu USB. Loại trong hình là dạng female (cổng cái) thường dùng gắn lên PCB, có vỏ kim loại và chân giữ/đệm giúp tăng độ chắc khi cắm rút nhiều lần, phù hợp sửa chữa thay thế cổng sạc bị lỏng/gãy chân.

Ứng dụng

Thay cổng sạc micro USB cho thiết bị điện tử, đồ gia dụng mini, loa Bluetooth
Board phát triển/DIY: module sạc, mạch nguồn 5V, mạch giao tiếp USB
Thiết bị dùng Micro USB để cấp nguồn/flash firmware (tùy thiết kế)

Sơ đồ chân

Micro USB Type-B thường có 5 chân tín hiệu:

1. VBUS: +5V

2. D-

3. D+

4. ID (thường bỏ trống/OTG)

5. GND: 0V

Ngoài ra còn có vỏ/chan neo nối mass (shield) để tăng chắc và chống nhiễu.

Thông số kĩ thuật

Chuẩn: Micro USB Type-B
Loại: Female (cổng cái)
Kiểu hàn: SMD/SMT (có chân neo cơ khí)
Ứng dụng: sạc 5V và/hoặc truyền dữ liệu USB 2.0 (tùy mạch)

Hướng dẫn sử dụng

Khi thay cổng:
Dùng khò + flux, gỡ sạch thiếc cũ, vệ sinh pad
Cố định cổng đúng vị trí, hàn chân neo trước để chắc
Hàn 5 chân tín hiệu bằng đầu mỏ nhỏ/khò nhẹ, tránh chập D+/D-

Mẹo chống bong pad:
Không giật cổng khi thiếc chưa chảy đều, dùng nhiệt vừa đủ và nhấc thẳng.

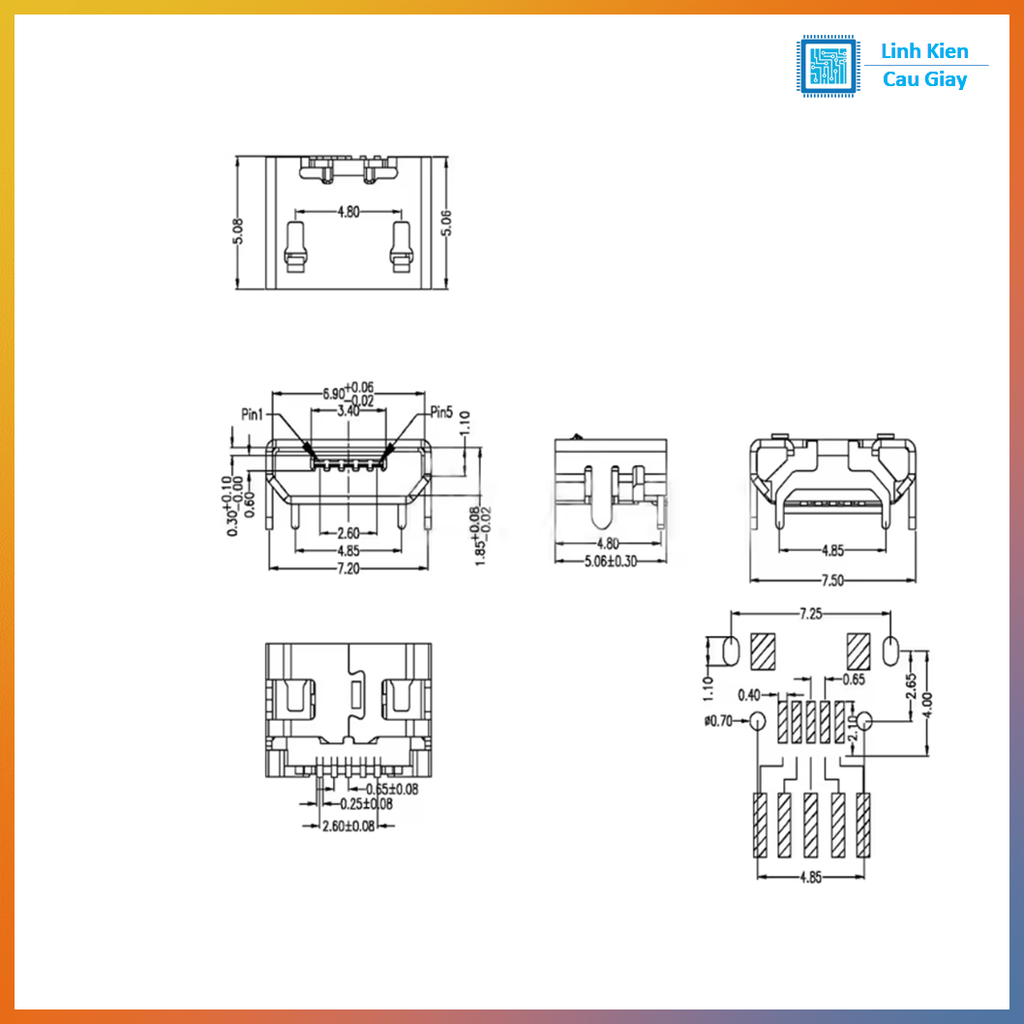

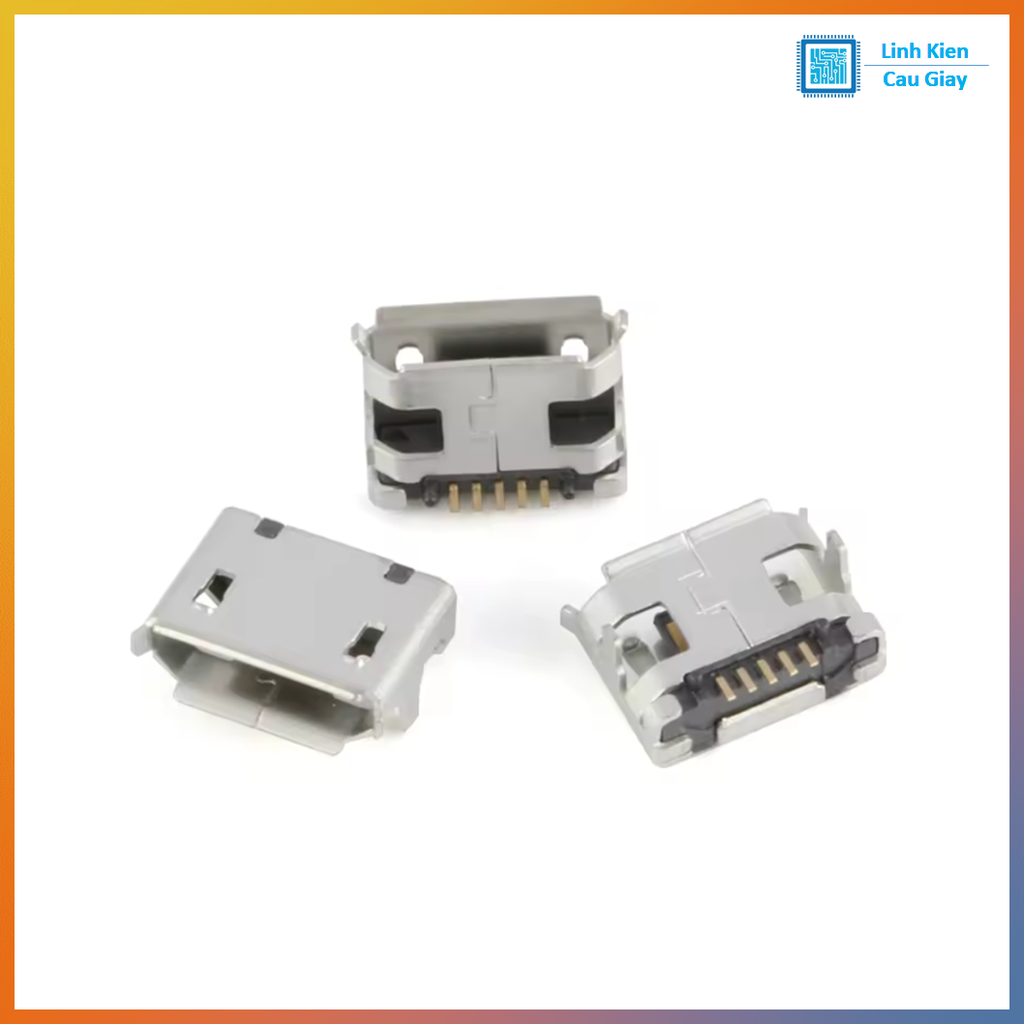

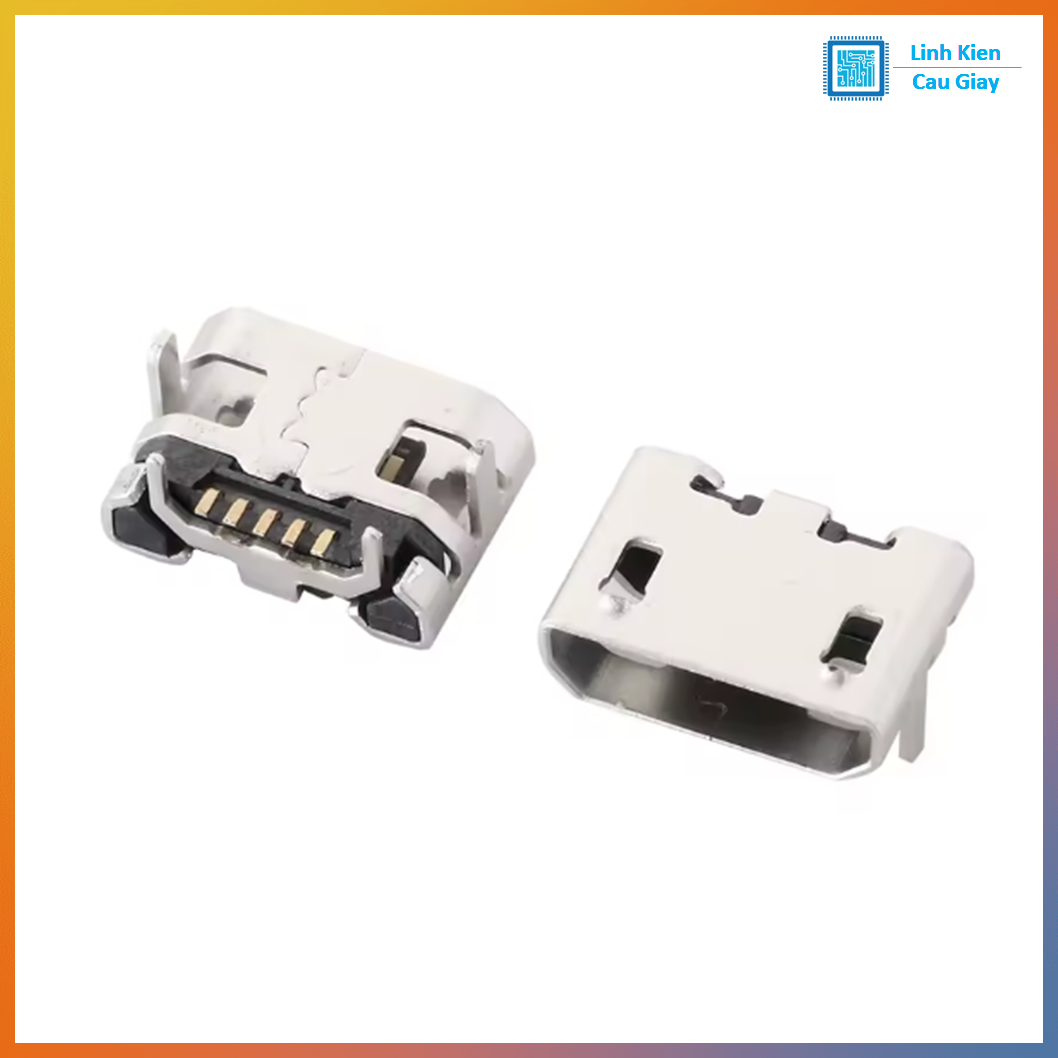

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
