Cổng USB Type-C SMD (chân dán) – phân loại 6P / 16P / 24P

Mô tả sản phẩm

Cổng USB Type-C SMD (chân dán) phân loại 6P / 16P / 24P – linh kiện thay thế & lắp mới cho mạch sạc, cấp nguồn, truyền dữ liệu. Vỏ kim loại chắc, chân bám PCB tốt, phù hợp sửa chữa cổng sạc Type-C, làm module nguồn 5V, bo mạch DIY, thiết bị điện tử dùng USB-C.

Cổng USB-C (Type-C) là chuẩn cổng sạc phổ biến hiện nay. Tùy loại chân 6P/16P/24P mà cổng hỗ trợ mức chức năng khác nhau (chỉ sạc, sạc + dữ liệu USB2.0, hoặc đầy đủ nhiều chân). Dạng SMD giúp lắp trên PCB gọn, phù hợp sửa chữa và sản xuất.

Ứng dụng

Thay cổng sạc Type-C cho thiết bị điện tử, bo mạch, module
Làm mạch nguồn 5V từ sạc USB-C (loại 6P/16P dùng rất nhiều)
Mạch truyền dữ liệu USB2.0 (thường cần 16P trở lên tùy mẫu)
Dự án DIY: ESP32/STM32, module sạc, mạch chuyển nguồn

Sơ đồ chân

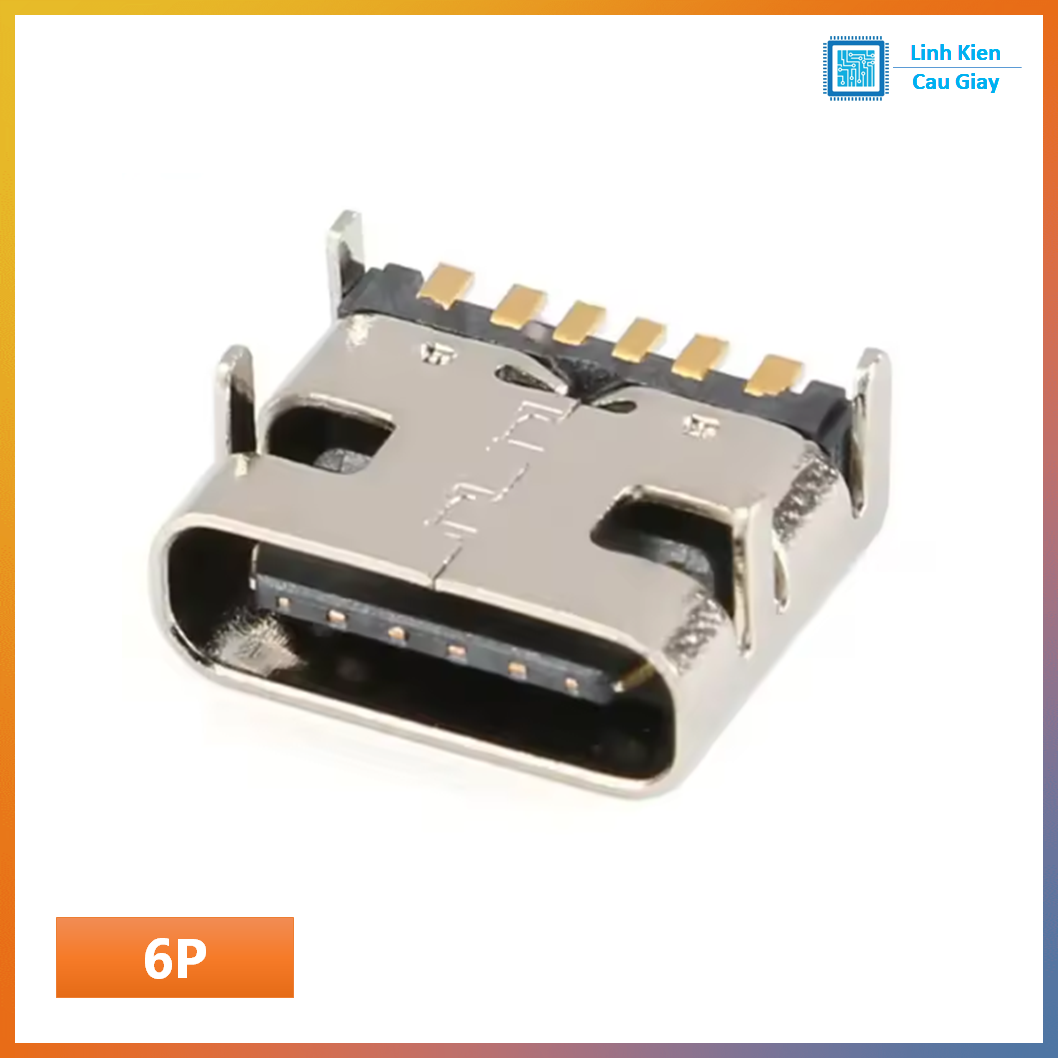

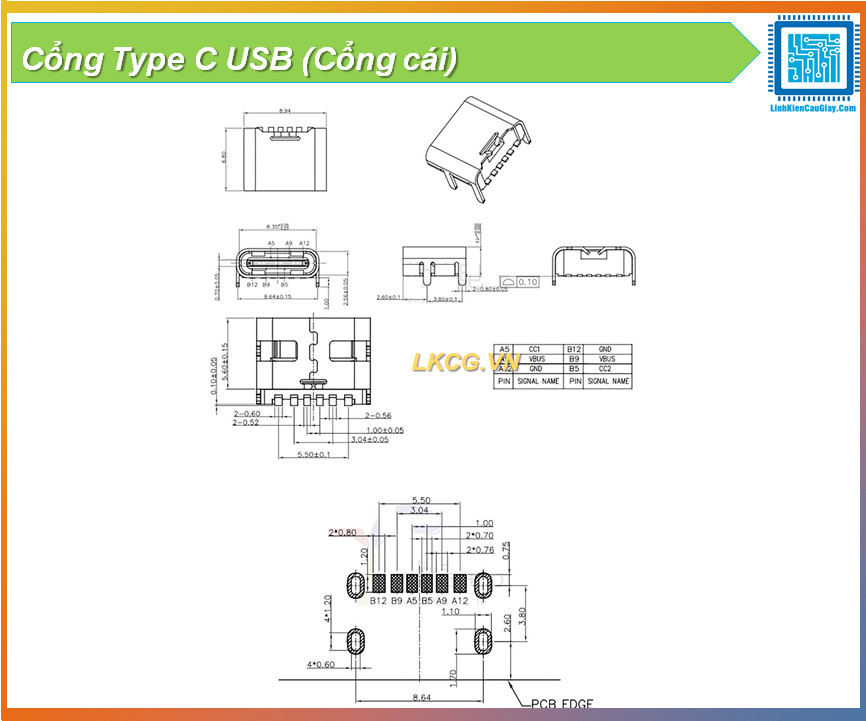

Loại 6P (phổ biến – “chỉ cấp nguồn”)
Thường có các chân cơ bản:
VBUS (5V), GND
CC1/CC2 (nhận diện sạc)
Có thể có D+/D- (tùy mẫu) nhưng đa số dùng cho nguồn 5V là chính
➡️ Phù hợp: cấp nguồn 5V, sạc đơn giản, không yêu cầu truyền dữ liệu chuẩn.

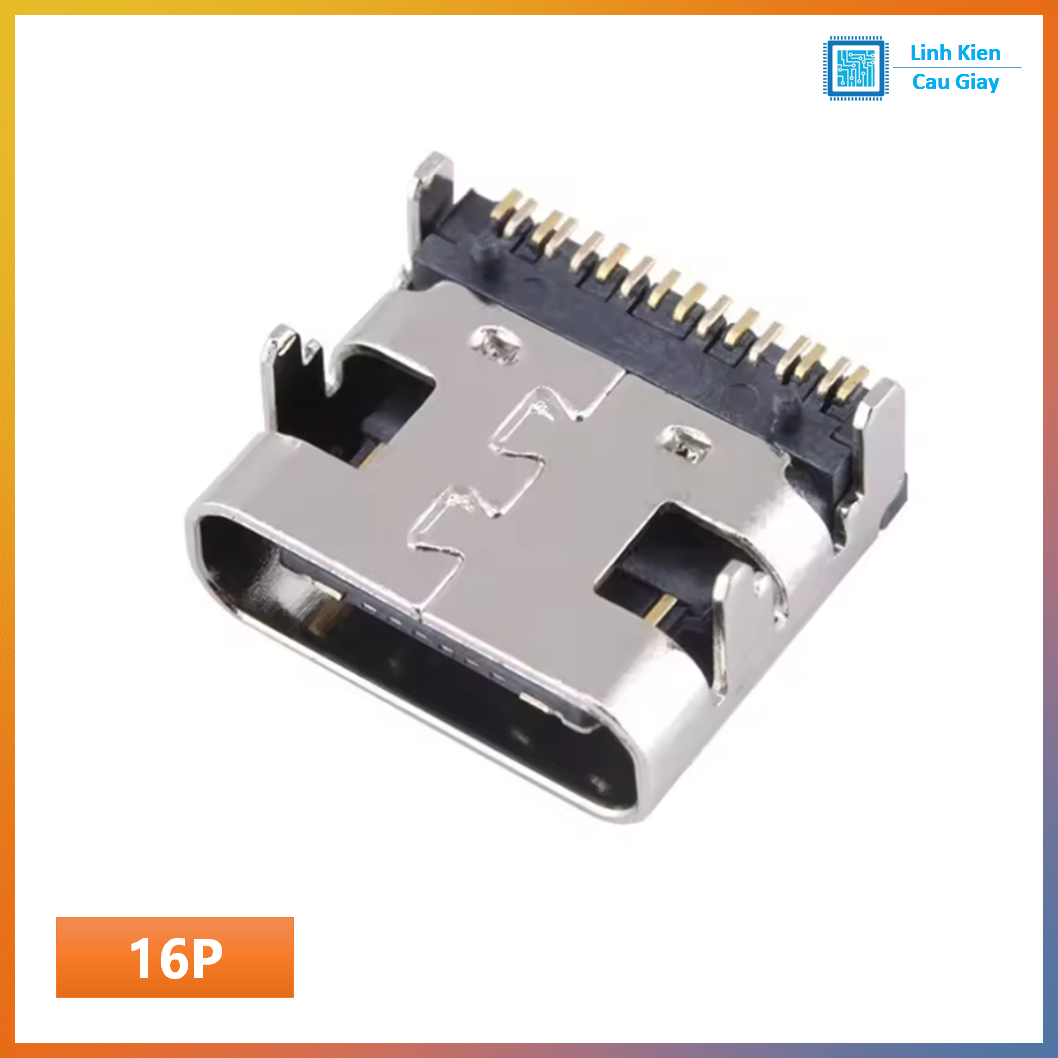

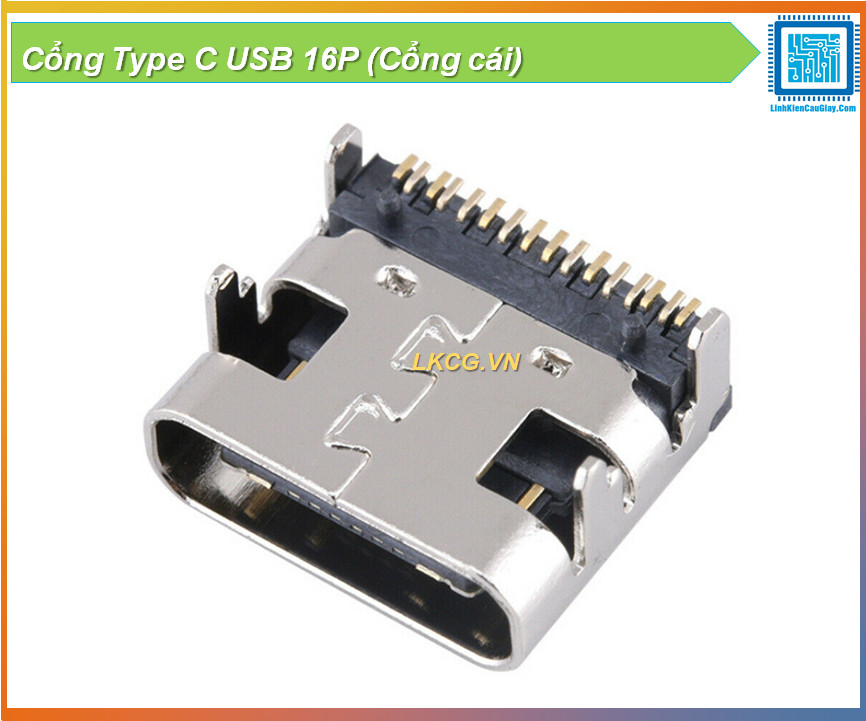

Loại 16P (phổ biến – “nguồn + USB 2.0”)
Thường có:
VBUS, GND
CC1/CC2
D+, D- (USB2.0)
Một số chân SBU/extra hoặc chân mirror (tùy thiết kế)
➡️ Phù hợp: sạc + dữ liệu USB2.0 cho bo mạch/thiết bị.

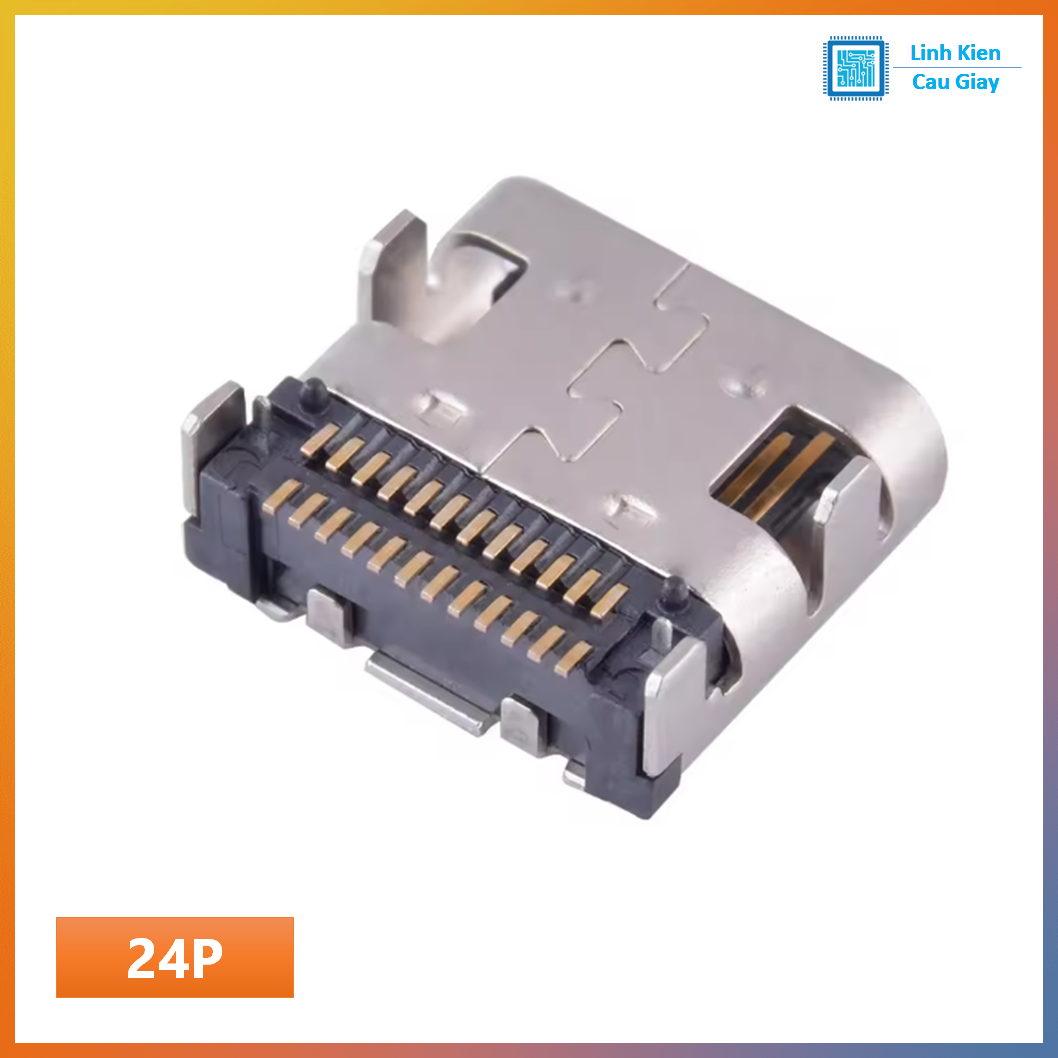

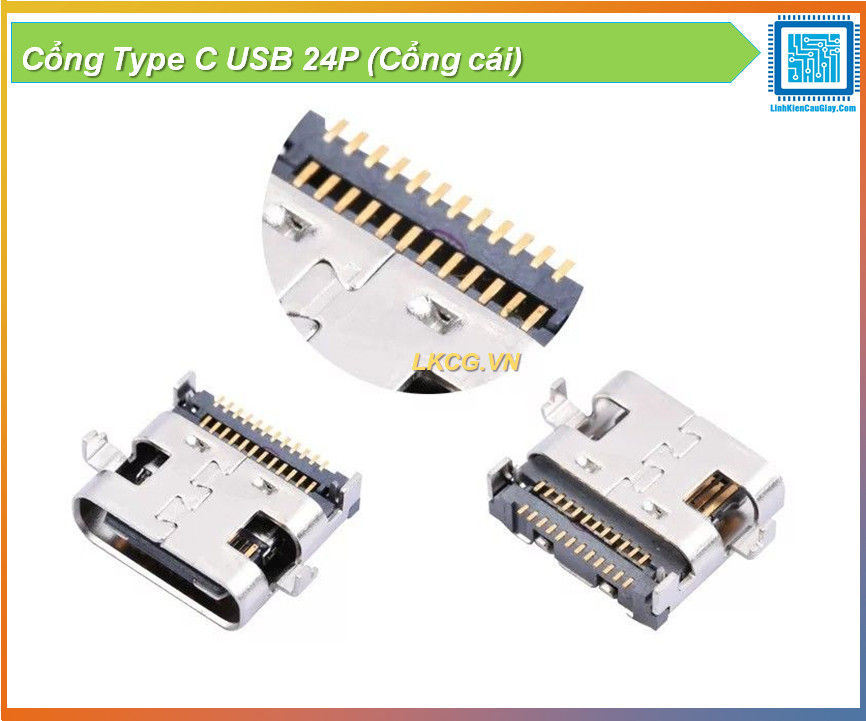

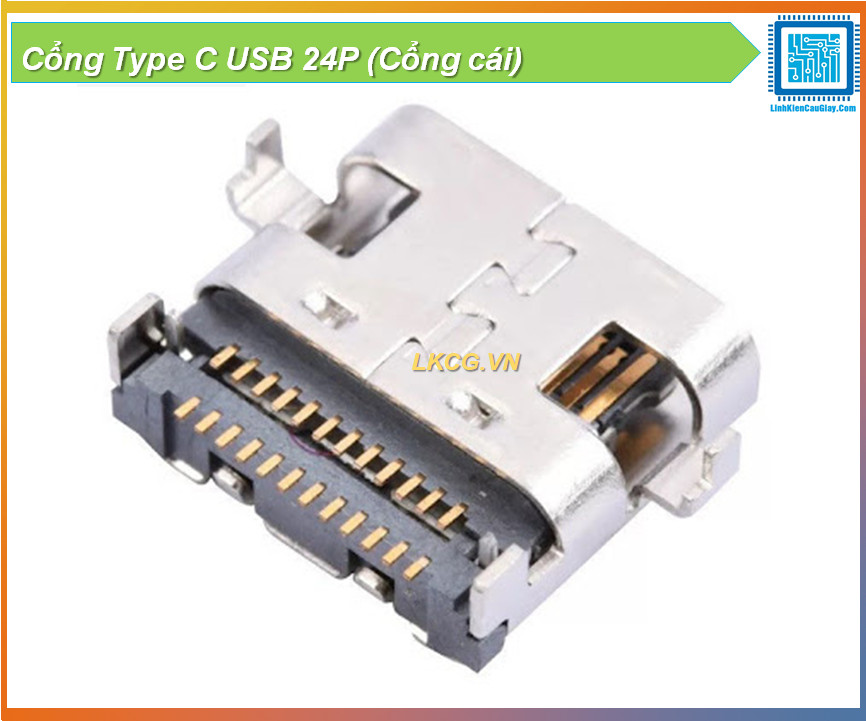

Loại 24P (đủ chân – “full Type-C”)
Đủ các nhóm chân A/B của Type-C:
VBUS/GND nhiều chân
CC1/CC2
D+/D-
SBU1/SBU2
Các cặp tốc độ cao (TX/RX) (tùy cổng thực tế)
➡️ Phù hợp: thiết kế/thiết bị cần đầy đủ chân theo chuẩn Type-C (tùy mạch có dùng hay không).

Thông số kĩ thuật

Chuẩn: USB Type-C Receptacle (cổng cái)
Kiểu hàn: SMD/SMT (thường kèm chân neo cơ khí)
Phân loại: 6P / 16P / 24P
Ứng dụng: cấp nguồn 5V, truyền dữ liệu (tùy phân loại và mạch)

Hướng dẫn sử dụng

Khi thay cổng:
Khò + flux, gỡ sạch thiếc cũ, vệ sinh pad
Đặt đúng vị trí, hàn chân neo trước để cố định
Hàn các chân tín hiệu bằng đầu mỏ nhỏ/khò nhẹ, soi kính để tránh chập chân

Mẹo cho mạch “chỉ lấy 5V từ sạc Type-C”:
Nhiều thiết kế cần điện trở 5.1k kéo xuống GND ở CC1/CC2 để “xin” 5V từ củ sạc Type-C (áp dụng tùy bài toán).
Nếu bạn bán kèm phụ kiện, có thể gợi ý khách dùng điện trở này cho mạch nguồn Type-C.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
