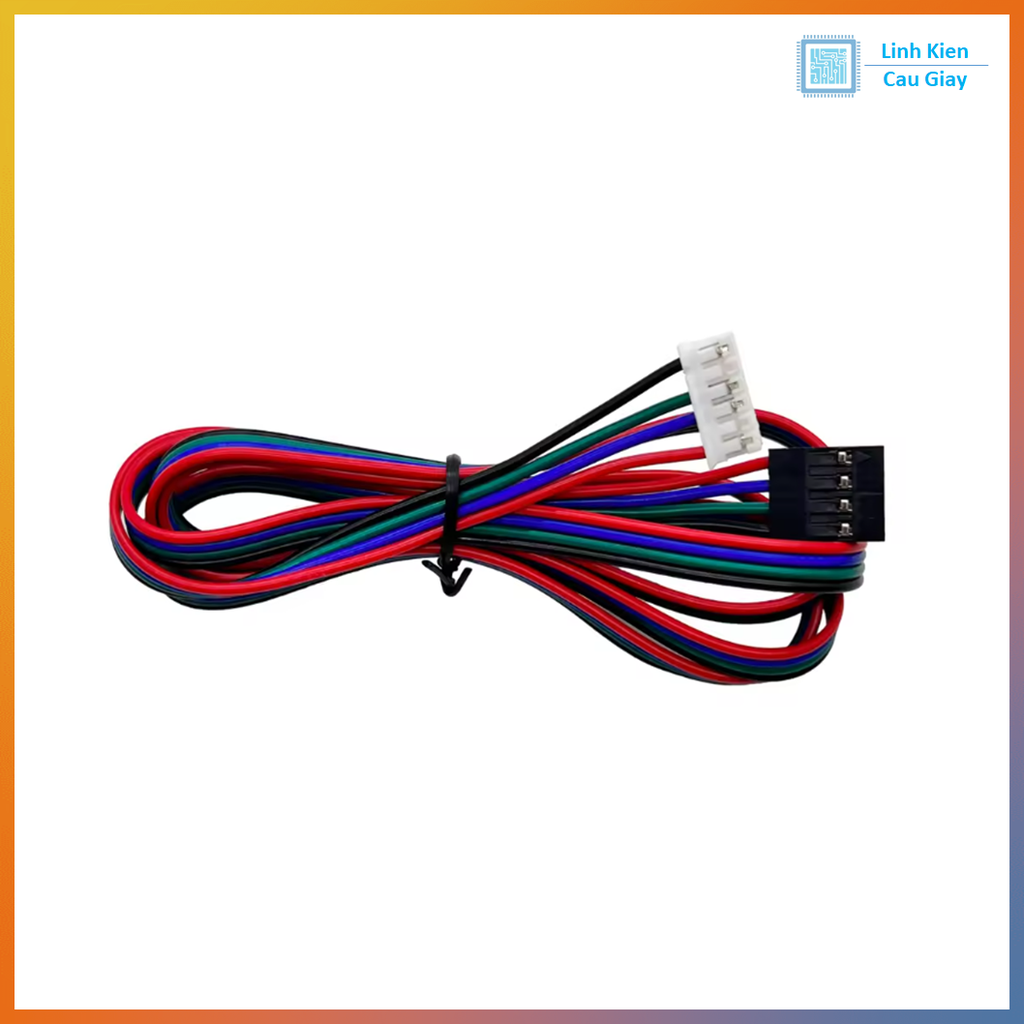

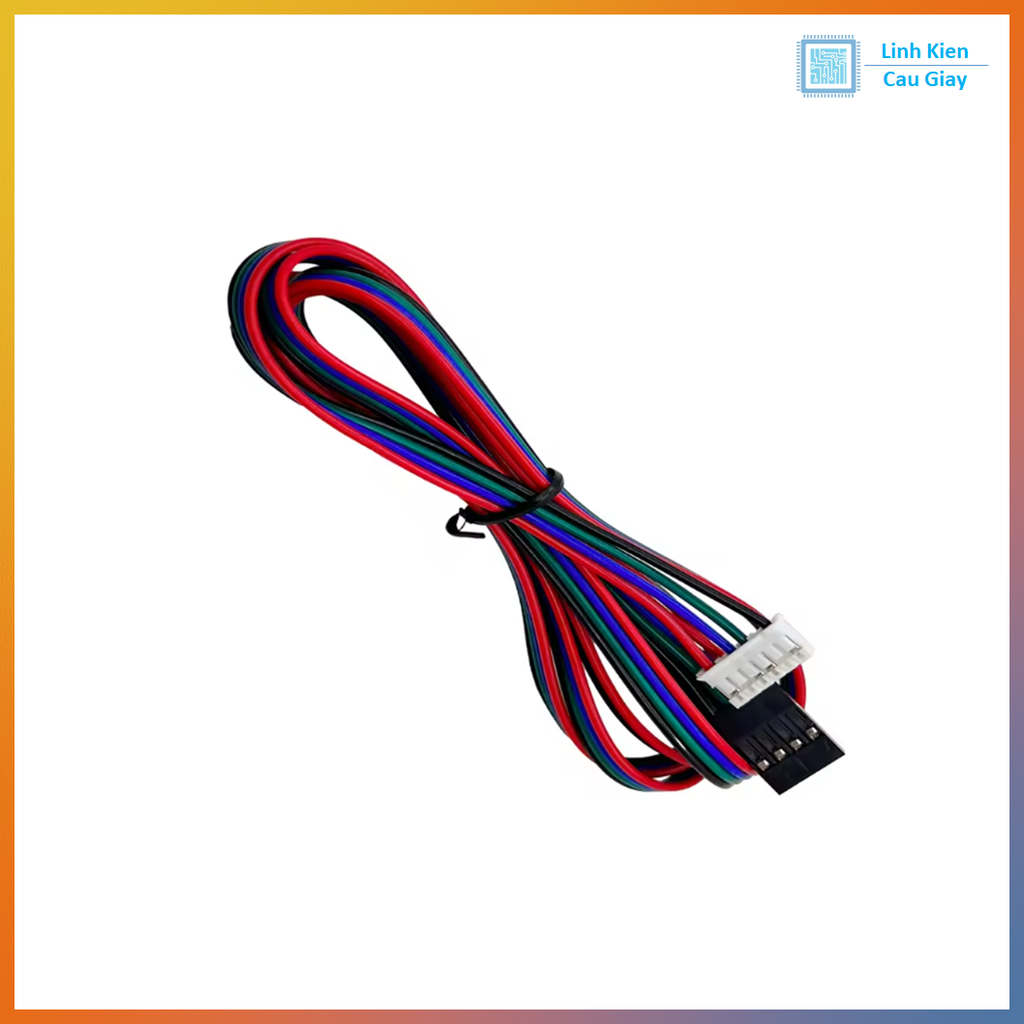

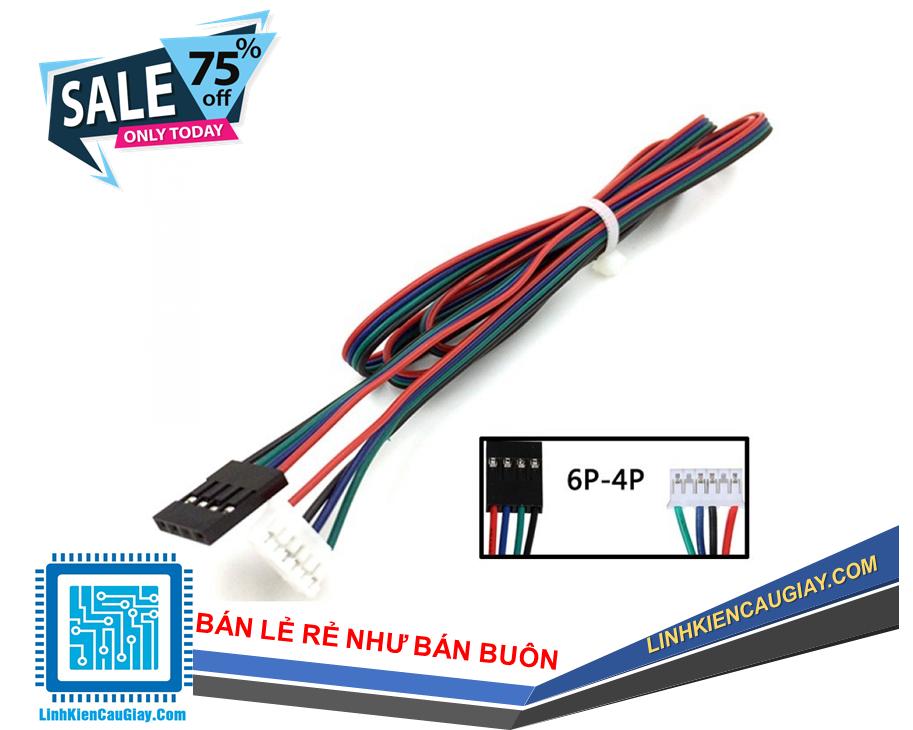

Dây nối động cơ bước NEMA17 – Cáp 4Pin Dupont sang 6Pin XH2.54 cho máy in 3D

Mô tả sản phẩm

• Dây nối động cơ bước 4Pin Dupont → 6Pin XH2.54 chuyên dùng cho động cơ bước NEMA 17 (42 stepper) trong máy in 3D, CNC mini, máy khắc laser…

• Một đầu là jack Dupont 4Pin (thường cắm trực tiếp vào động cơ bước 42), đầu còn lại là đầu cái XH2.54 6Pin cắm vào main điều khiển (RAMPS, MKS, SKR, board máy in 3D…).

• Dây nhiều màu giúp nhận biết pha cuộn dây A/B, lõi đồng mềm, bọc nhựa dẻo, dễ đi dây trong máy.

Ứng dụng

• Kết nối động cơ bước NEMA 17 với main điều khiển máy in 3D.

• Dùng cho CNC mini, máy khắc laser, máy vẽ, robot XY dùng motor 42.

• Thay thế dây động cơ bước bị đứt, chập, cháy trong quá trình sử dụng.

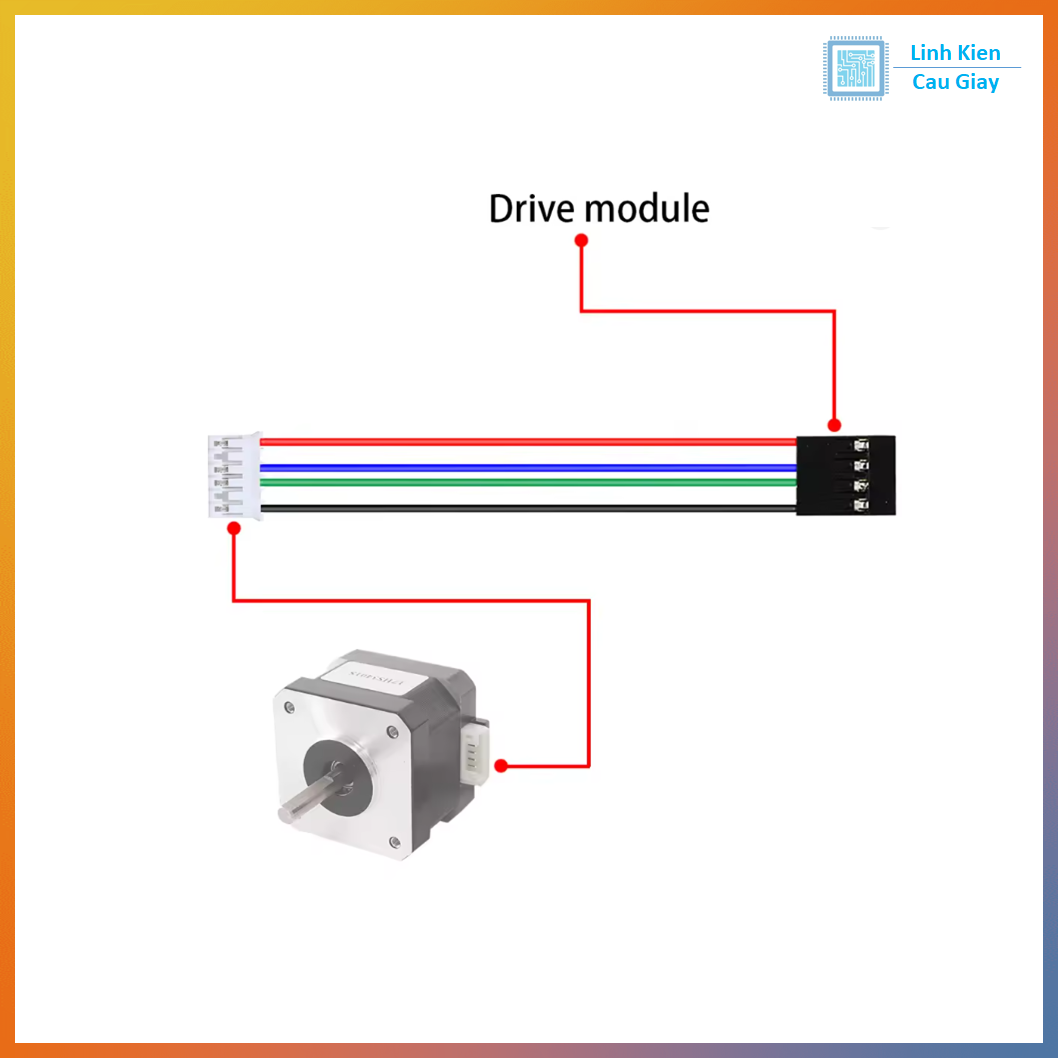

Sơ đồ chân

• Đầu 6Pin XH2.54: cắm vào cổng MOTOR X/Y/Z/E trên main máy in 3D.

• Đầu Dupont 4Pin: cắm vào động cơ bước NEMA17.

• 4 dây màu (đỏ – xanh dương – xanh lá – đen…) thường được chia:

  • Cuộn A: đỏ + xanh dương

  • Cuộn B: xanh lá + đen

• Thứ tự màu có thể khác tùy lô; khi cần chính xác, nên đo ohm để xác định từng cặp cuộn dây.

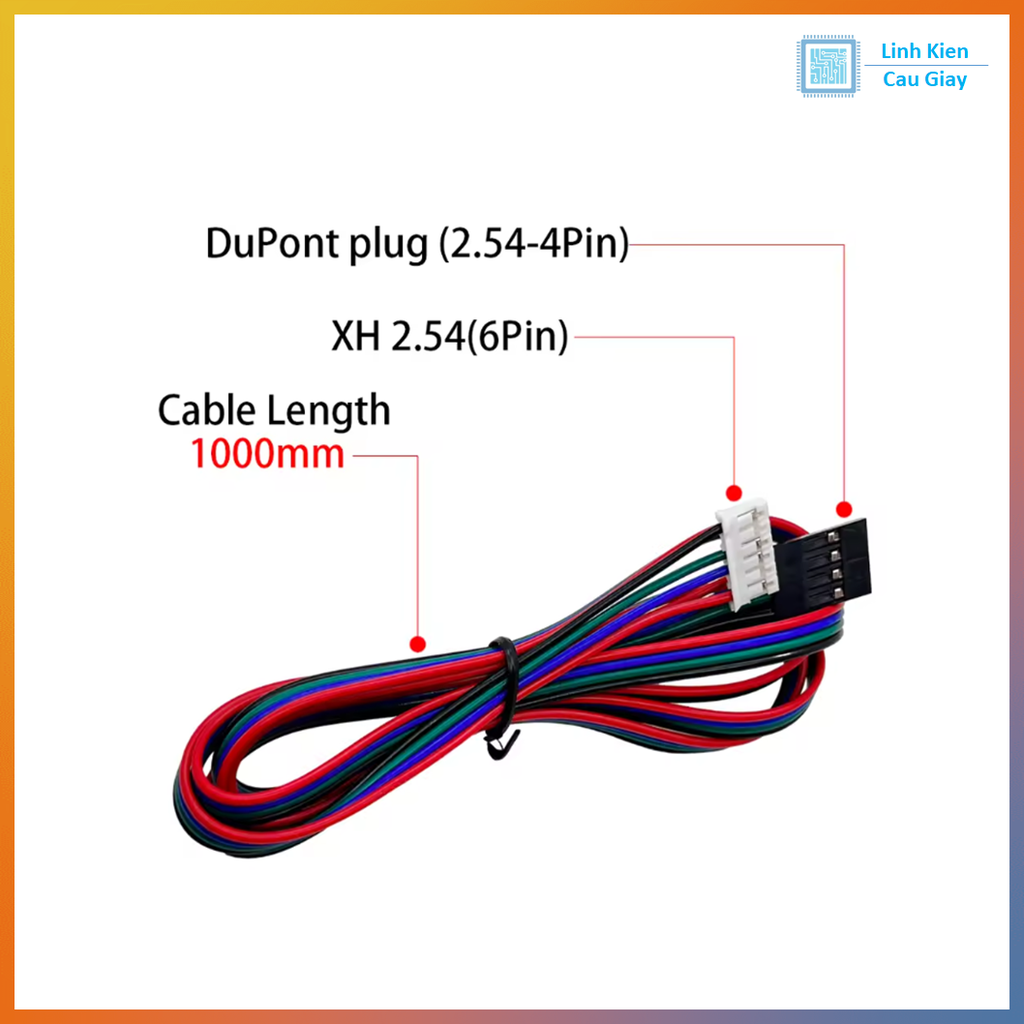

Thông số kĩ thuật

• Kiểu cáp: 4Pin Dupont female → 6Pin XH2.54 female

• Bước chân XH: 2.54mm

• Số lõi: 4 lõi, nhiều màu

• Điện áp làm việc: phù hợp cho động cơ bước 12–24V

• Chiều dài dây: ~50–100cm (anh ghi theo hàng thực tế)

• Lõi dây: đồng mềm nhiều sợi, dễ uốn, chống gãy gập

• Ứng dụng: động cơ bước NEMA 17 / 42 motor

Hướng dẫn sử dụng

1. Cắm đầu 6Pin XH2.54 vào khe cắm driver động cơ trên main (X, Y, Z, E…).

2. Cắm đầu Dupont 4Pin vào đầu nối trên động cơ bước NEMA 17.

3. Nếu động cơ quay sai chiều, đảo cả đầu 4Pin hoặc đổi chéo 1 cặp cuộn A/B.

4. Đi dây gọn, tránh kẹp vào khung trượt hoặc chỗ ma sát.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
