Mô tả sản phẩm

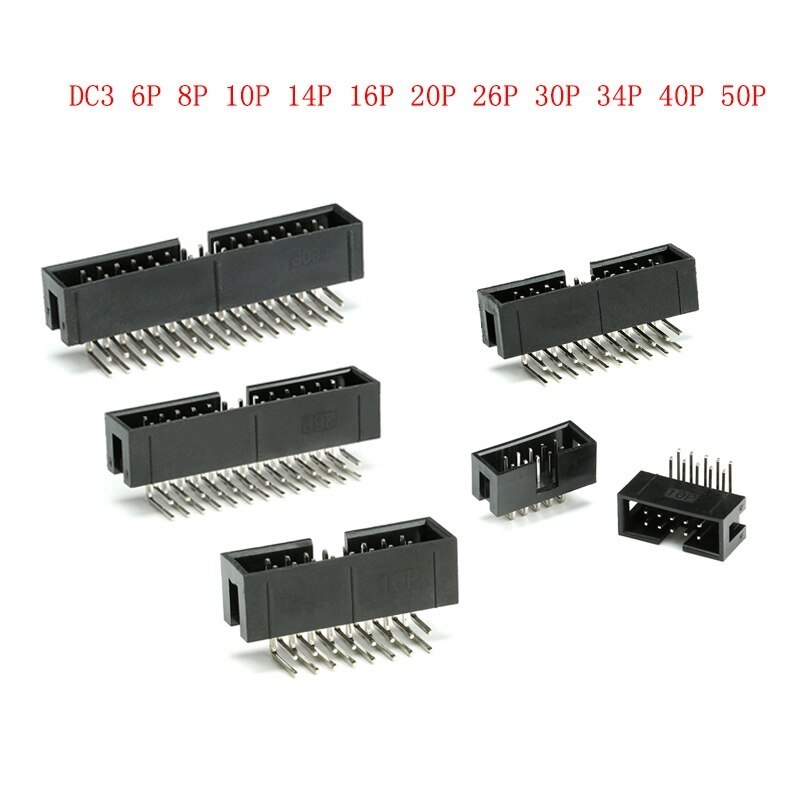

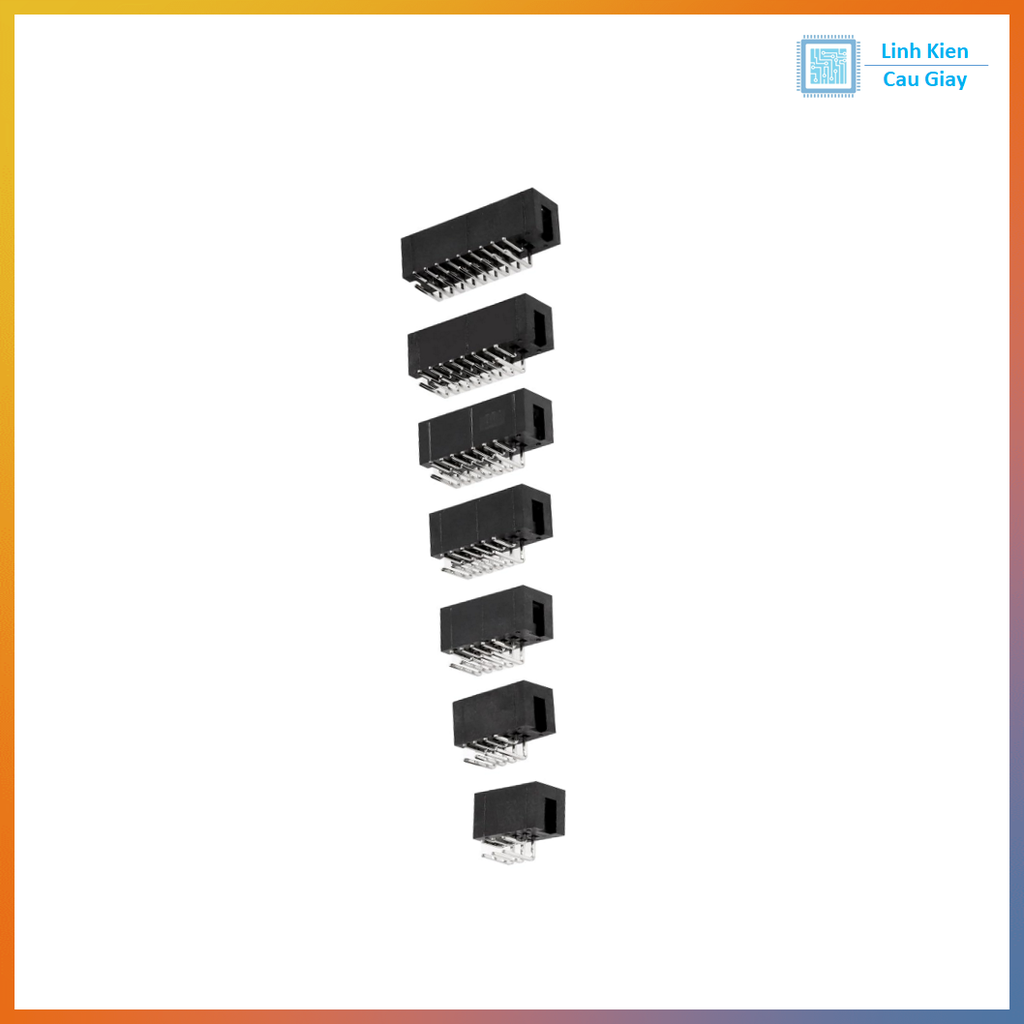

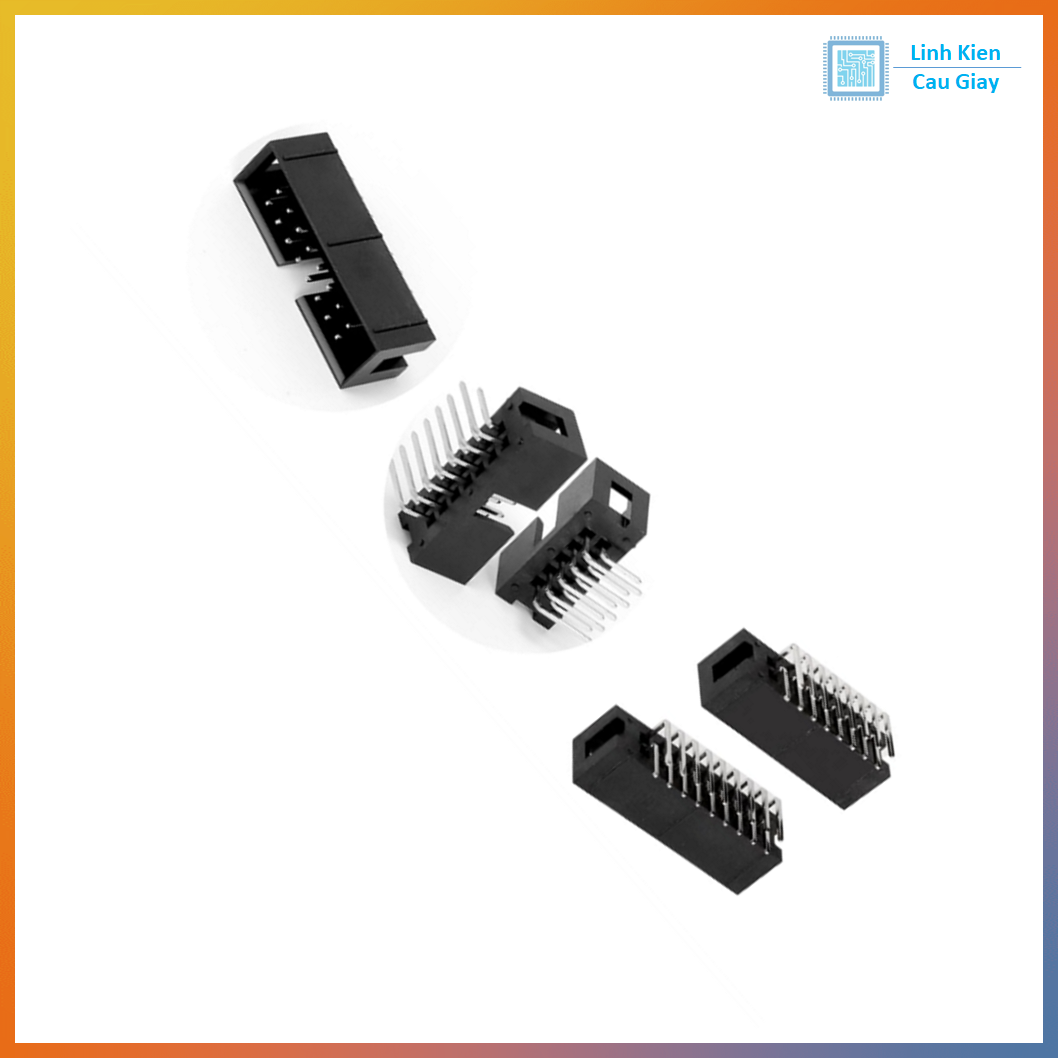

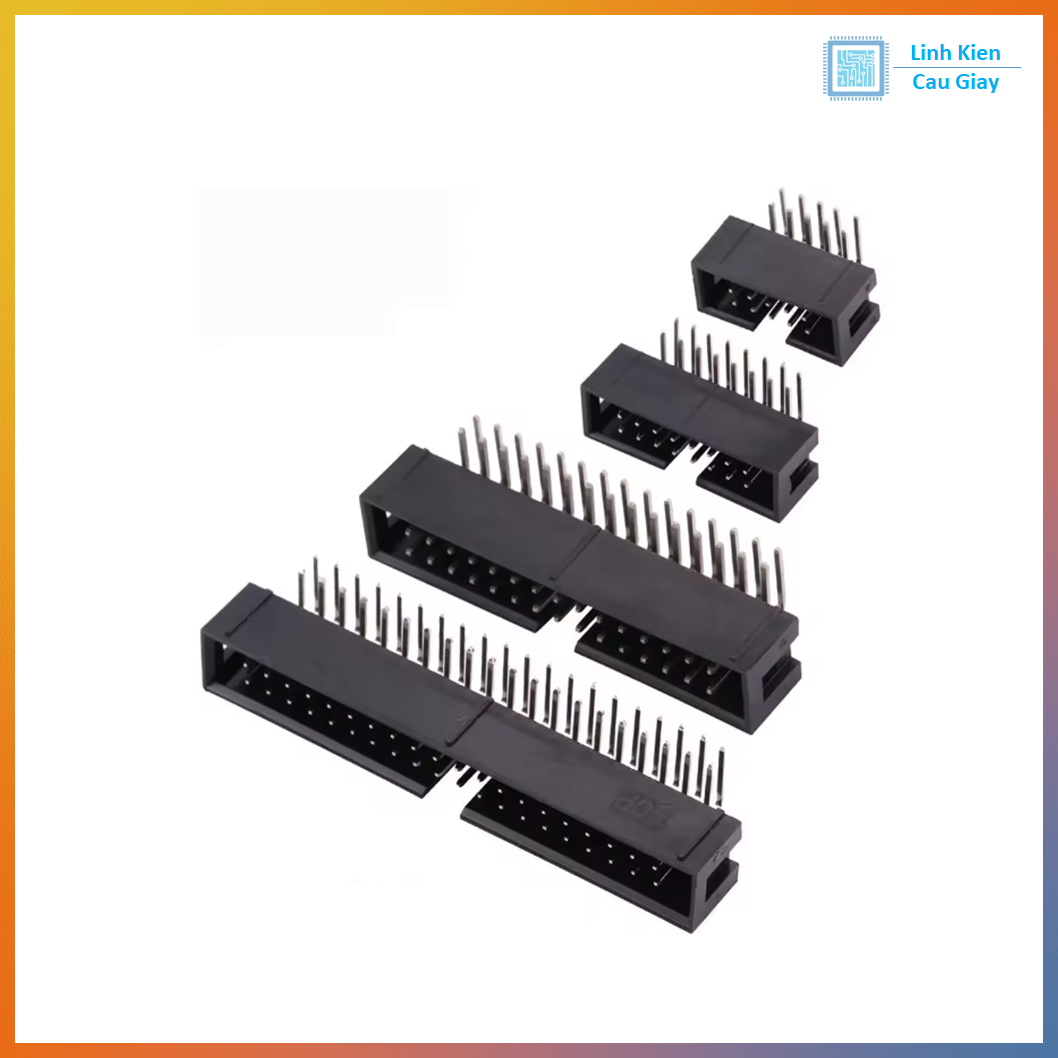

Đầu IDE đực cong 2.54mm là loại box header / IDC male góc vuông, dùng để gắn trên PCB sát mép bo, cho phép cắm dây cáp dẹt (ribbon cable) theo phương song song với mặt mạch, giúp đi dây gọn gàng trong vỏ hộp, tủ điện, máy móc.

Đầu có 2 hàng chân bước 2.54mm, chân được bẻ cong 90°, hàn xuyên lỗ PCB rất chắc chắn. Thân nhựa có gờ định hướng và rãnh khóa tương thích với hầu hết đầu IDC cái 2.54mm trên thị trường.

Có nhiều lựa chọn số pin từ 6P đến 26P, phù hợp làm cổng I/O, bus dữ liệu, cổng kết nối main–board mở rộng trong các hệ thống Arduino, CNC, máy in 3D, PLC mini, kit điều khiển…

Ứng dụng

• Làm cổng IDE / IDC trên bo mạch, dùng với dây cáp dẹt để nối bo chính với bo phụ.

• Kết nối tín hiệu giữa main – board nút nhấn, board hiển thị, board công suất…

• Dùng trong máy in 3D, CNC mini, tủ điện, bộ điều khiển, kit học tập.

• Làm cổng I/O, bus dữ liệu, cổng debug, cổng cấu hình trên mạch điều khiển.

• Thay thế đầu IDE cong cũ/hỏng trên board điều khiển, thiết bị công nghiệp, máy đo.

Sơ đồ chân

• Bước chân: 2.54mm (0.1”).

• Kiểu: 2 hàng chân song song (dual row), tổng số pin = số chân phân loại.

• Đánh số chuẩn:

  • Hàng trên: 1, 3, 5, 7,…

  • Hàng dưới: 2, 4, 6, 8,…

• Có gờ đánh dấu pin 1 và rãnh khóa để đầu IDC cái chỉ cắm đúng chiều.

👉 Khi thiết kế PCB, cần đánh dấu pin 1 trên bo mạch trùng với dây kẻ màu trên cáp dẹt để tránh đảo chân.

Thông số kĩ thuật

• Loại: Đầu IDE / IDC đực góc vuông (right angle box header)

• Bước chân: 2.54mm

• Số pin (phân loại): 6, 8, 10, 12, 14, 16, 18, 20, 24, 26P

• Kiểu chân: chân cong 90° cắm PCB (DIP right angle)

• Chất liệu chân: đồng/hợp kim đồng mạ thiếc hoặc niken, chống oxy hóa

• Vỏ nhựa: chịu nhiệt, phù hợp hàn nhiệt độ cao

• Dùng cho: tín hiệu và nguồn thấp áp trong mạch điện tử (5–24V, dòng nhỏ–trung bình)

Hướng dẫn sử dụng

• Chọn số pin phù hợp với số đường tín hiệu cần dùng.

• Trong file PCB, đặt footprint box header 2 hàng 2.54mm góc vuông, chú ý vị trí pin 1.

• Cắm đầu IDE vào lỗ trên PCB, đảm bảo thân connector vuông góc với cạnh bo và chân cong hướng đúng phía cần cắm dây.

• Hàn từng chân, tránh để cầu hàn giữa các chân.

• Bấm dây cáp dẹt với đầu IDC cái đúng chuẩn pin 1, sau đó cắm vào đầu IDE đực cong trên mạch.

• Khi tháo lắp nhiều lần, nên nắm vào thân đầu cắm, không kéo trực tiếp vào dây để tránh tuột cáp.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
