Đầu IDE đực thẳng 2.54mm nhiều chân 6–60P

Mô tả sản phẩm

Đầu IDE đực thẳng 2.54mm là loại đầu cắm box header / IDC gắn trên PCB, dùng chung với dây cáp dẹt (ribbon cable) hoặc đầu IDC cái để truyền tín hiệu giữa các bo mạch.

Chân cắm chuẩn 2.54mm, mạ thiếc/niken, hàn PCB rất chắc chắn. Thân nhựa định hình có gờ chống cắm ngược (tùy loại), phù hợp làm cổng kết nối tín hiệu, dữ liệu, nguồn thấp áp cho nhiều thiết bị: mạch điều khiển, bo mở rộng, mạch Arduino, CNC, máy in 3D…

Có nhiều lựa chọn số chân từ 6P tới 60P, thuận tiện cho mọi thiết kế mạch, từ kết nối ít dây đến bus dữ liệu nhiều đường.

Ứng dụng

• Làm cổng IDE / IDC trên PCB để cắm dây cáp dẹt 2.54mm

• Kết nối giữa hai board mạch, main – board mở rộng, board hiển thị, board nút nhấn…

• Dùng trong mạch Arduino, STM32, ESP32, PLC mini, mạch CNC, máy in 3D

• Làm cổng tín hiệu điều khiển, I/O, bus dữ liệu, cổng debug

• Thay thế đầu IDE cũ/hỏng trên bo điều khiển, thiết bị công nghiệp, máy đo, kit thí nghiệm

Sơ đồ chân

• Bước chân: 2.54mm

• Hầu hết là 2 hàng chân song song (dual row), tổng số chân = số pin phân loại (6–60P).

• Chân thường được đánh số 1, 2, 3… theo chuẩn:

  • Hàng 1: 1, 3, 5, 7…

  • Hàng 2: 2, 4, 6, 8…

• Nhiều loại có gờ định hướng / rãnh khóa để cắm đúng chiều đầu IDC cái, tránh nhầm cực.

Thông số kĩ thuật

• Loại: Đầu IDE đực thẳng / box header / IDC male

• Bước chân: 2.54mm (0.1”)

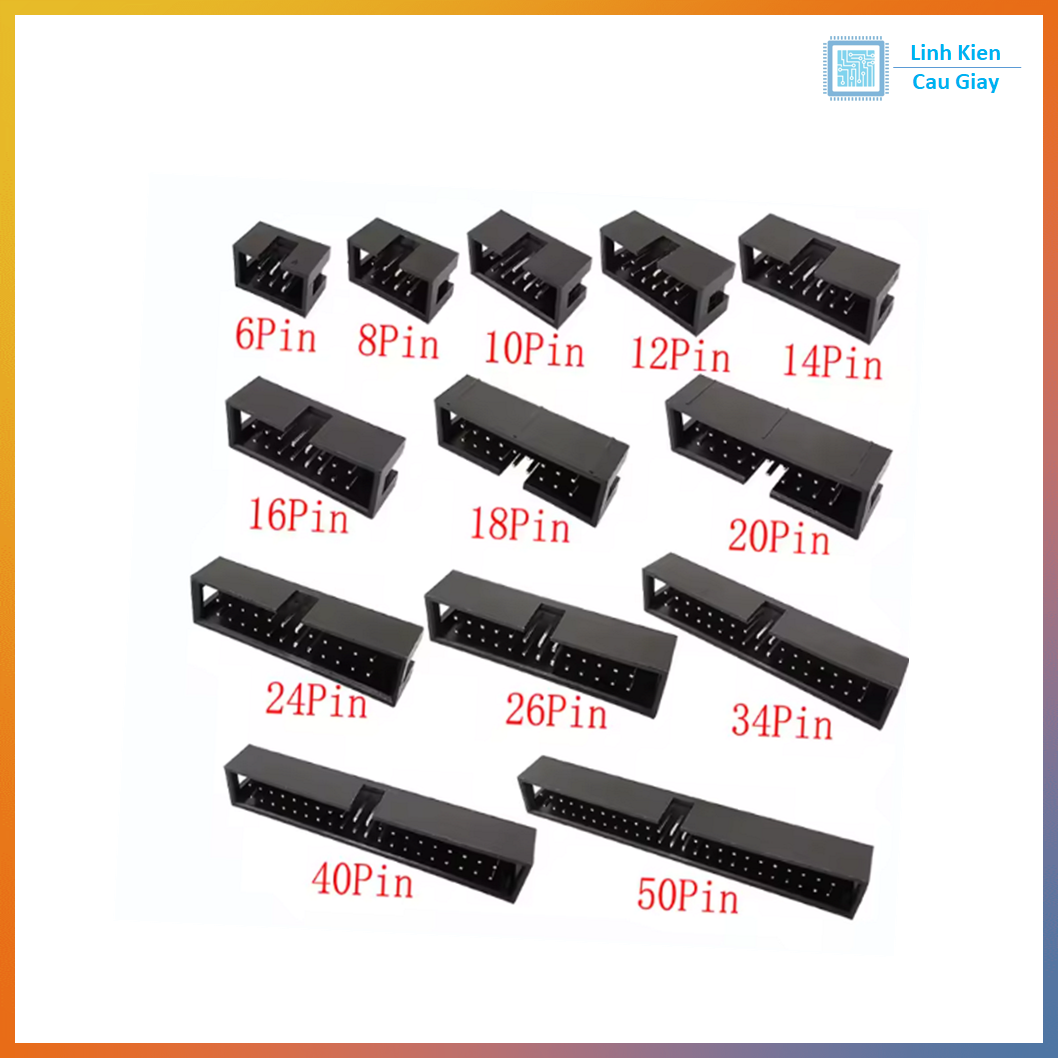

• Số pin (phân loại): 6, 8, 10, 12, 14, 16, 18, 20, 24, 25, 30, 34, 40, 50, 60P

• Kiểu chân: chân thẳng cắm PCB (DIP)

• Chất liệu chân: đồng/đồng hợp kim, mạ thiếc hoặc niken

• Vật liệu thân: nhựa chịu nhiệt, thích hợp hàn nhiệt độ cao

• Dòng & điện áp: dùng cho tín hiệu, nguồn thấp áp trong mạch điện tử (5–24V, dòng nhỏ)

Hướng dẫn sử dụng

• Khi thiết kế PCB, chọn số pin phù hợp với số đường tín hiệu cần dùng.

• Đặt footprint 2 hàng chân 2.54mm, chú ý đánh dấu pin 1 trùng với ký hiệu trên đầu cắm.

• Hàn đầu IDE lên mạch:

  • Cắm thẳng chân qua lỗ, kiểm tra vuông góc với PCB.

  • Hàn từng chân, tránh tạo cầu hàn.

• Khi sử dụng với dây cáp dẹt + đầu IDC cái:

  • Bấm dây đúng chuẩn pin 1, giữ đúng chiều gờ khóa.

  • Cắm đầu cái vào đầu IDE đực, kiểm tra khớp gờ định hướng.

• Tránh kéo – vặn mạnh làm cong, gãy chân; khi tháo dây nên nắm vào vỏ đầu cắm, không kéo trực tiếp dây.

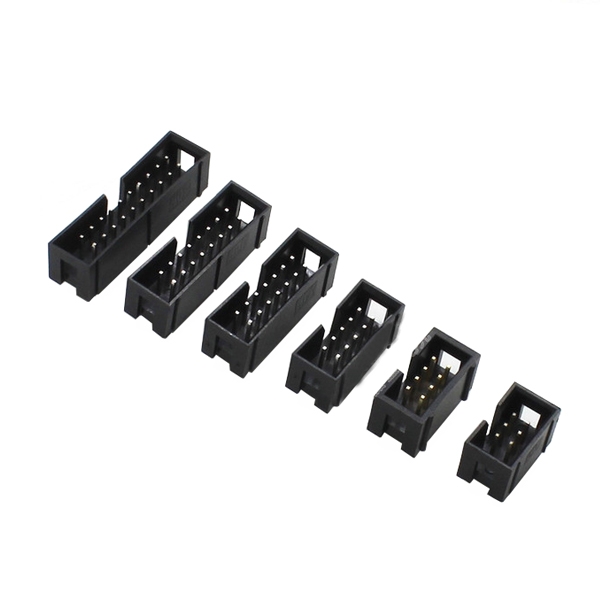

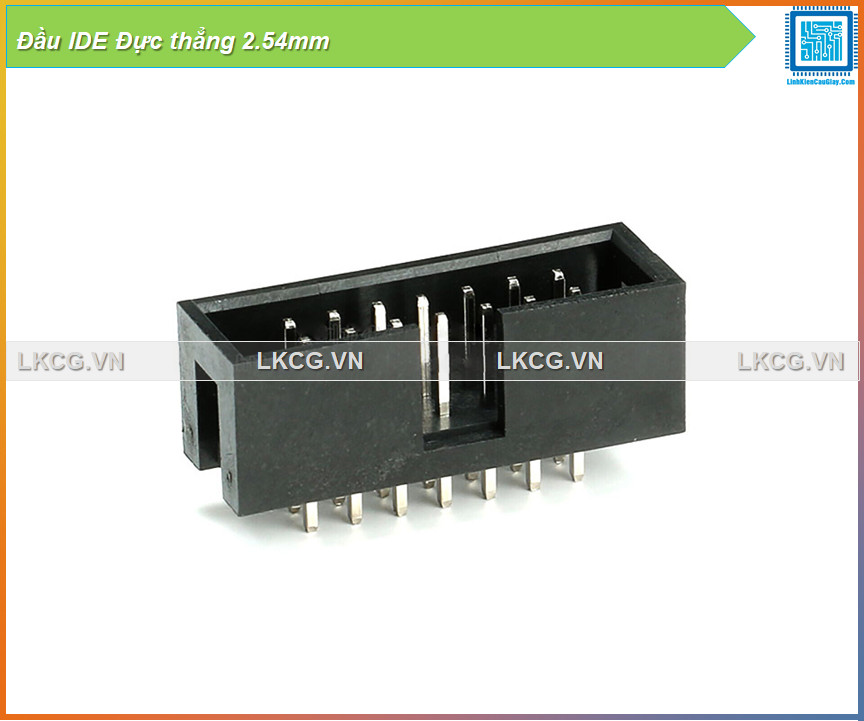

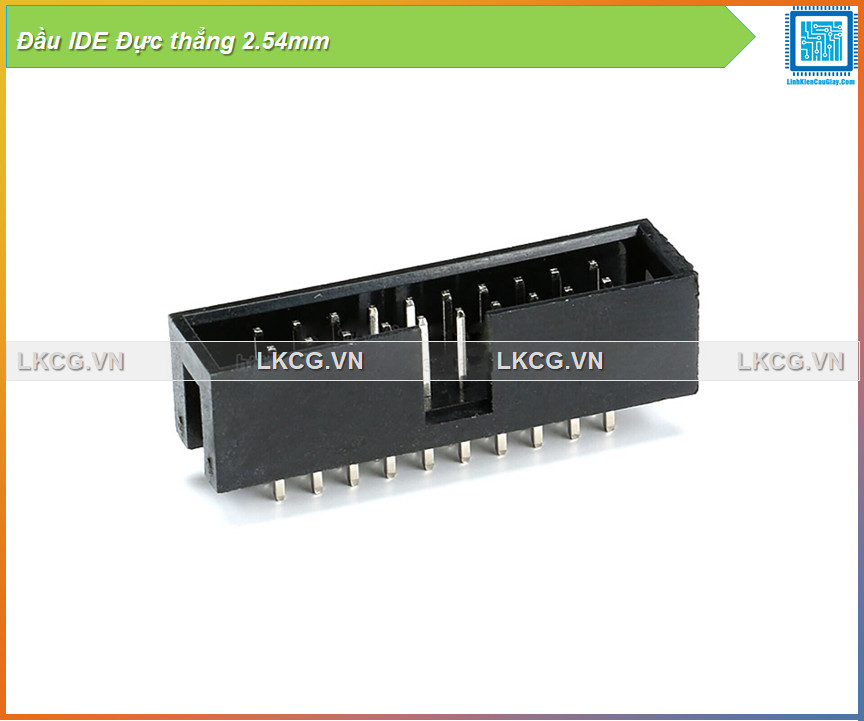

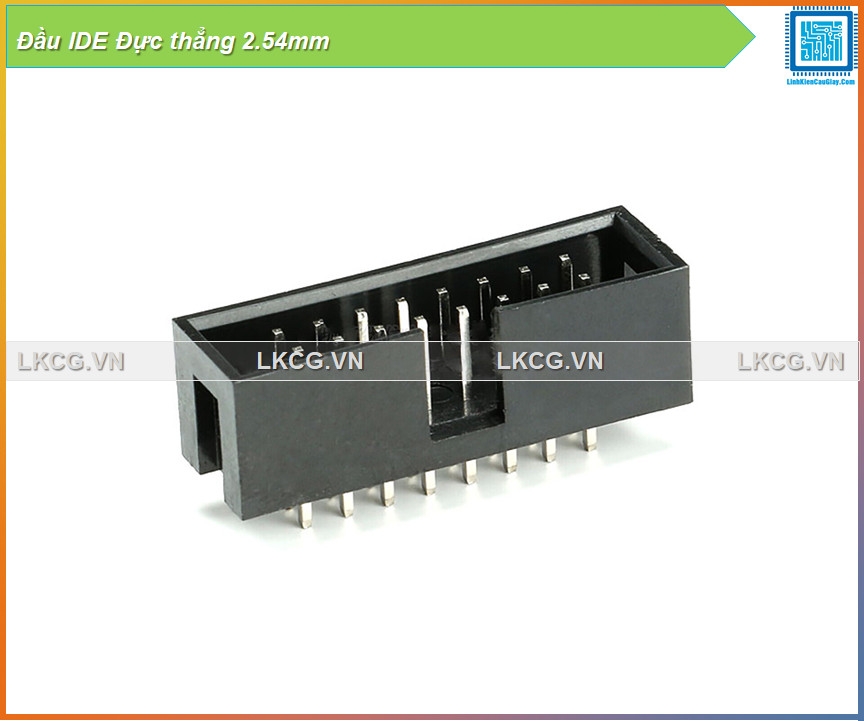

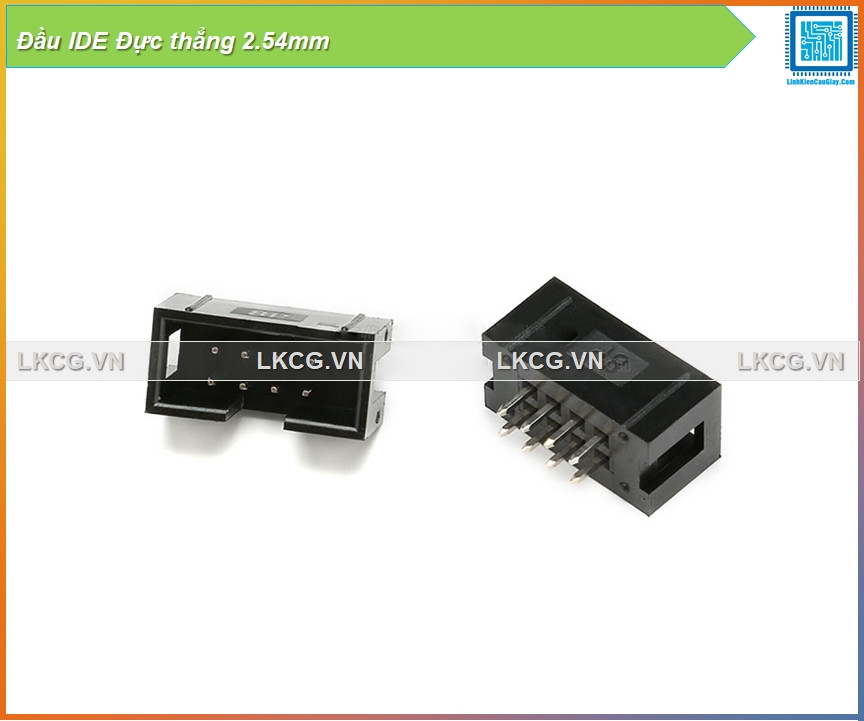

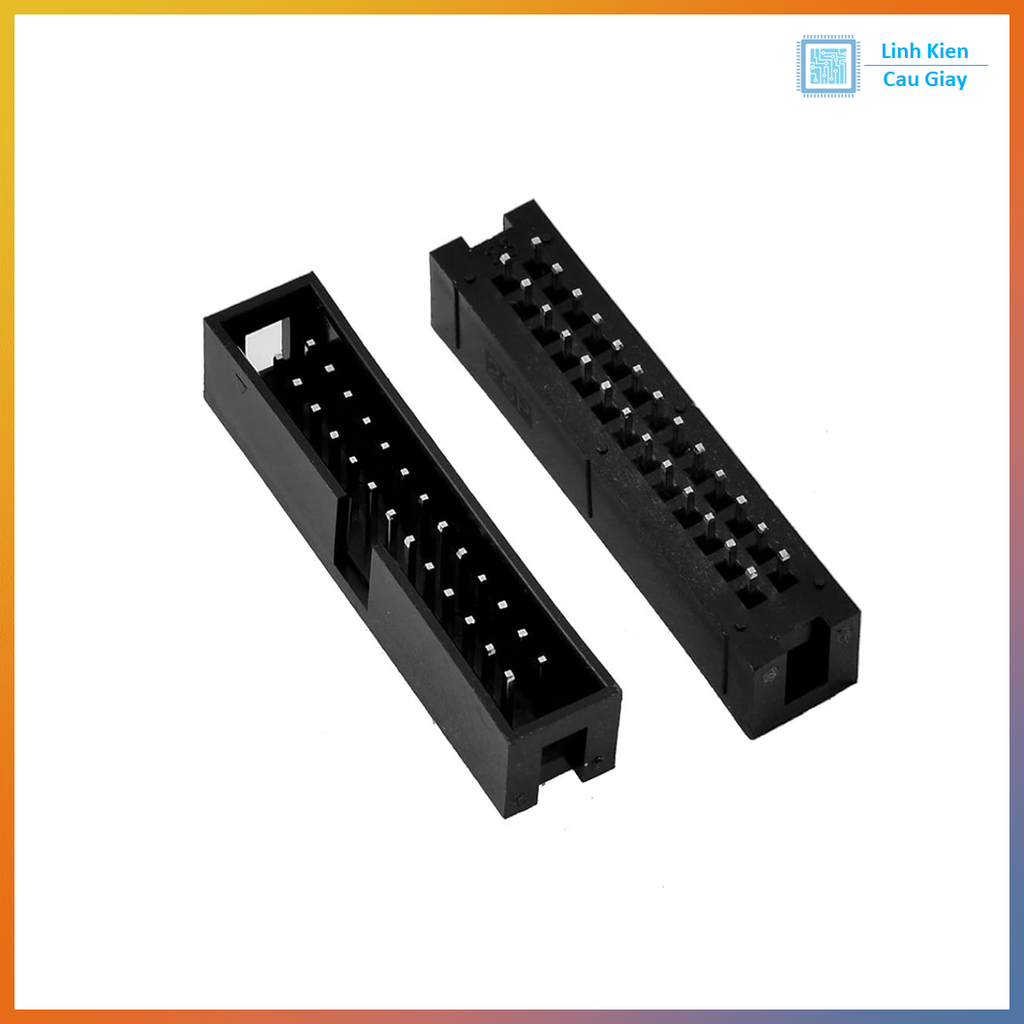

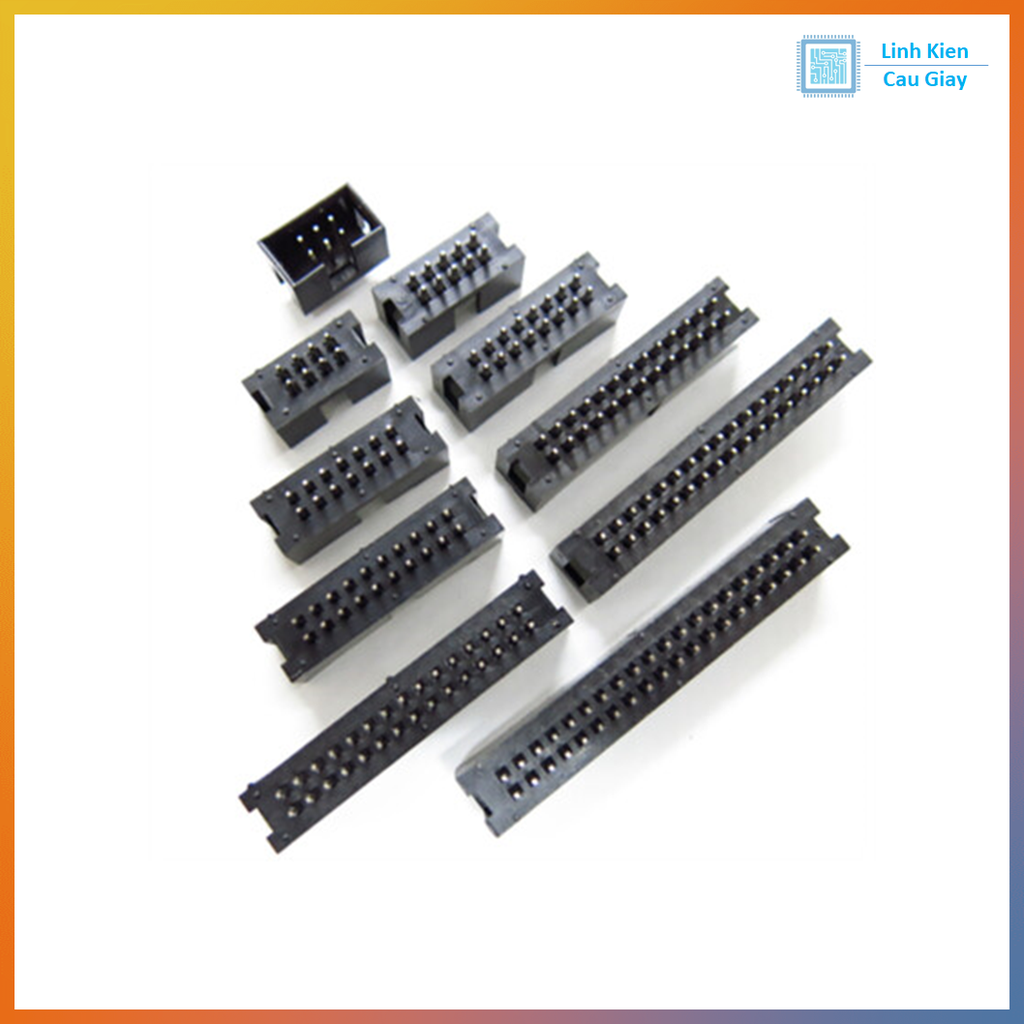

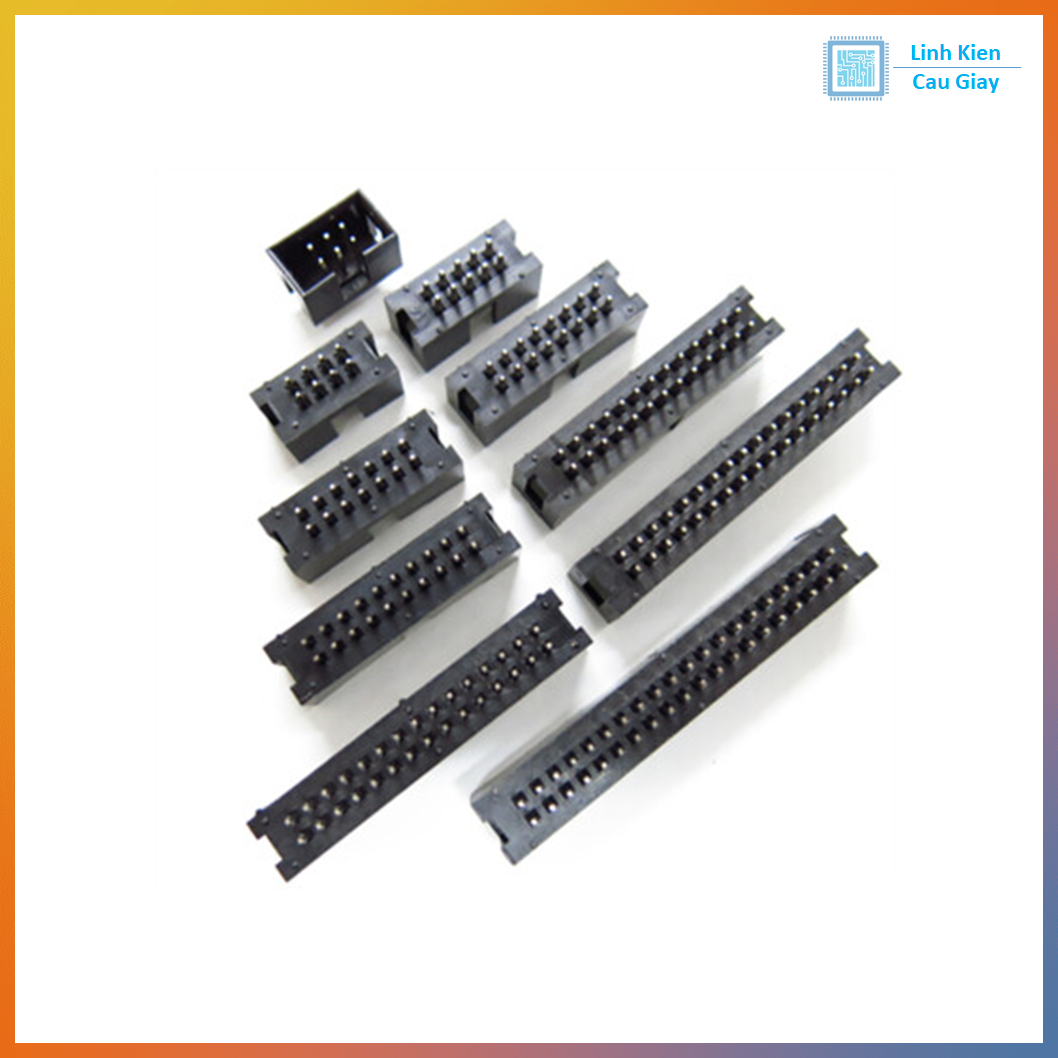

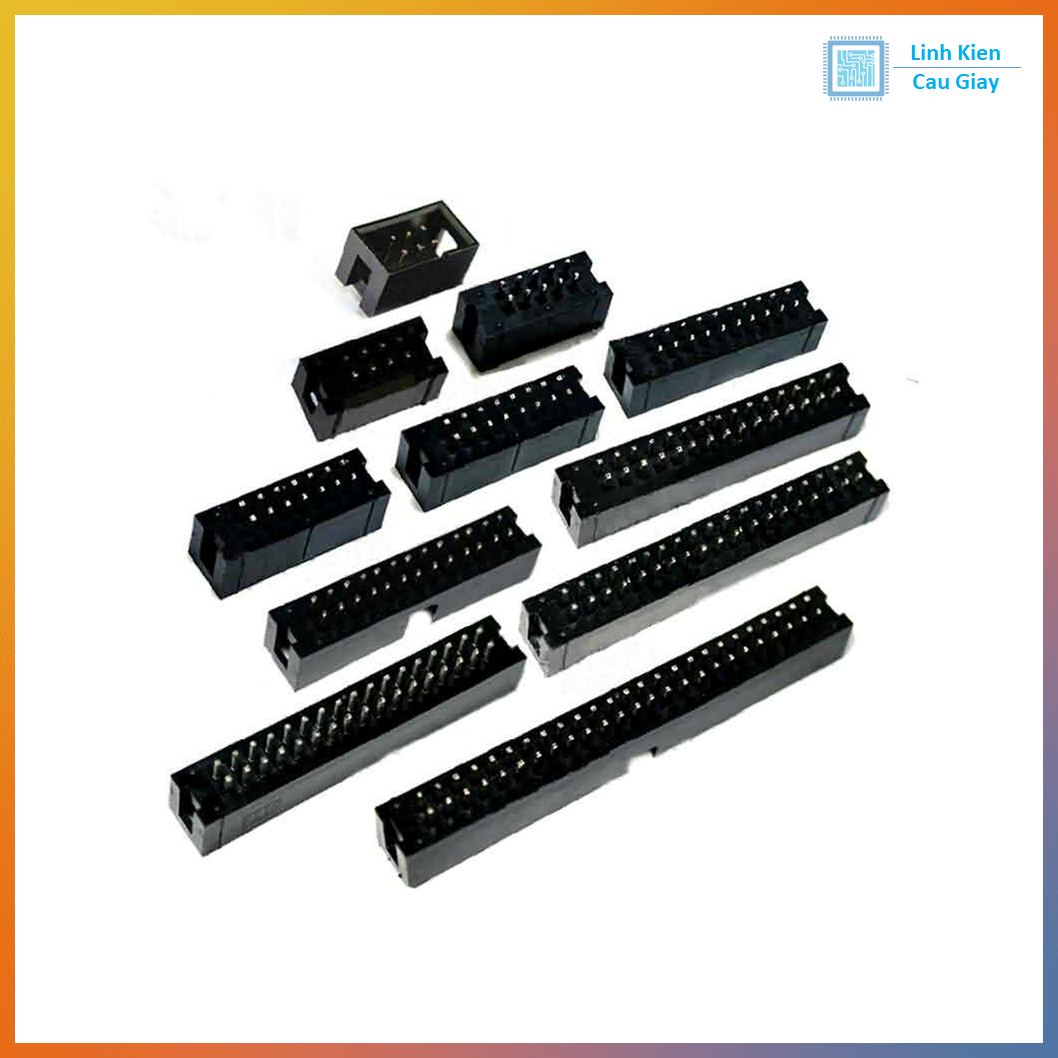

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
