Đầu IDE cái 2.54mm 2 hàng chân 6P–20P

Mô tả sản phẩm

Đầu IDE cái 2.54mm là loại đầu cắm IDC (Insulation Displacement Connector) dùng để bấm vào dây cáp dẹt (ribbon cable), tạo thành dây nối tín hiệu gọn gàng giữa các bo mạch.

Đầu gồm 2 hàng chân bước 2.54mm, có khung nhựa và gờ định hướng chống cắm ngược, phù hợp cắm vào đầu IDE đực / box header 2.54mm trên PCB.

Sản phẩm có nhiều lựa chọn số pin từ 6P tới 20P, tiện cho mọi nhu cầu: từ dây tín hiệu ít chân đến bus dữ liệu nhiều đường trong Arduino, CNC, máy in 3D, kit điều khiển, tủ điện mini…

Ứng dụng

• Làm dây cáp dẹt IDC nối giữa main và board mở rộng, board nút nhấn, board hiển thị

• Kết nối tín hiệu trong máy in 3D, CNC mini, bộ điều khiển, PLC nhỏ, kit học tập

• Làm dây nối I/O, bus dữ liệu, cổng debug, kết nối cảm biến, module

• Thay thế đầu dây cáp IDC cũ, lỏng, gãy trong các thiết bị công nghiệp, máy đo, kit thí nghiệm

Sơ đồ chân

• Kiểu: 2 hàng chân đối xứng (dual row)

• Bước chân: 2.54mm (0.1”)

• Cách đánh số chuẩn:

  • Hàng 1: 1, 3, 5, 7,…

  • Hàng 2: 2, 4, 6, 8,…

• Có gờ đánh dấu pin 1 và rãnh khóa để khớp với đầu IDE đực trên PCB, tránh cắm ngược

Thông số kĩ thuật

• Loại: Đầu IDE / IDC cái cho cáp dẹt

• Bước chân: 2.54mm

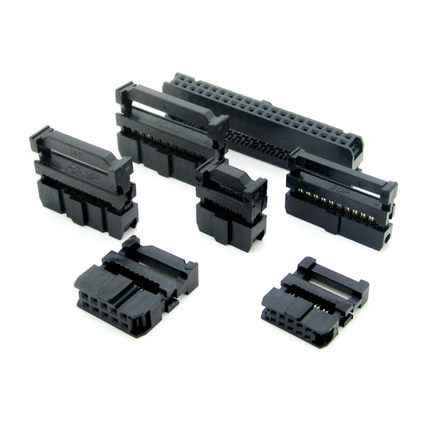

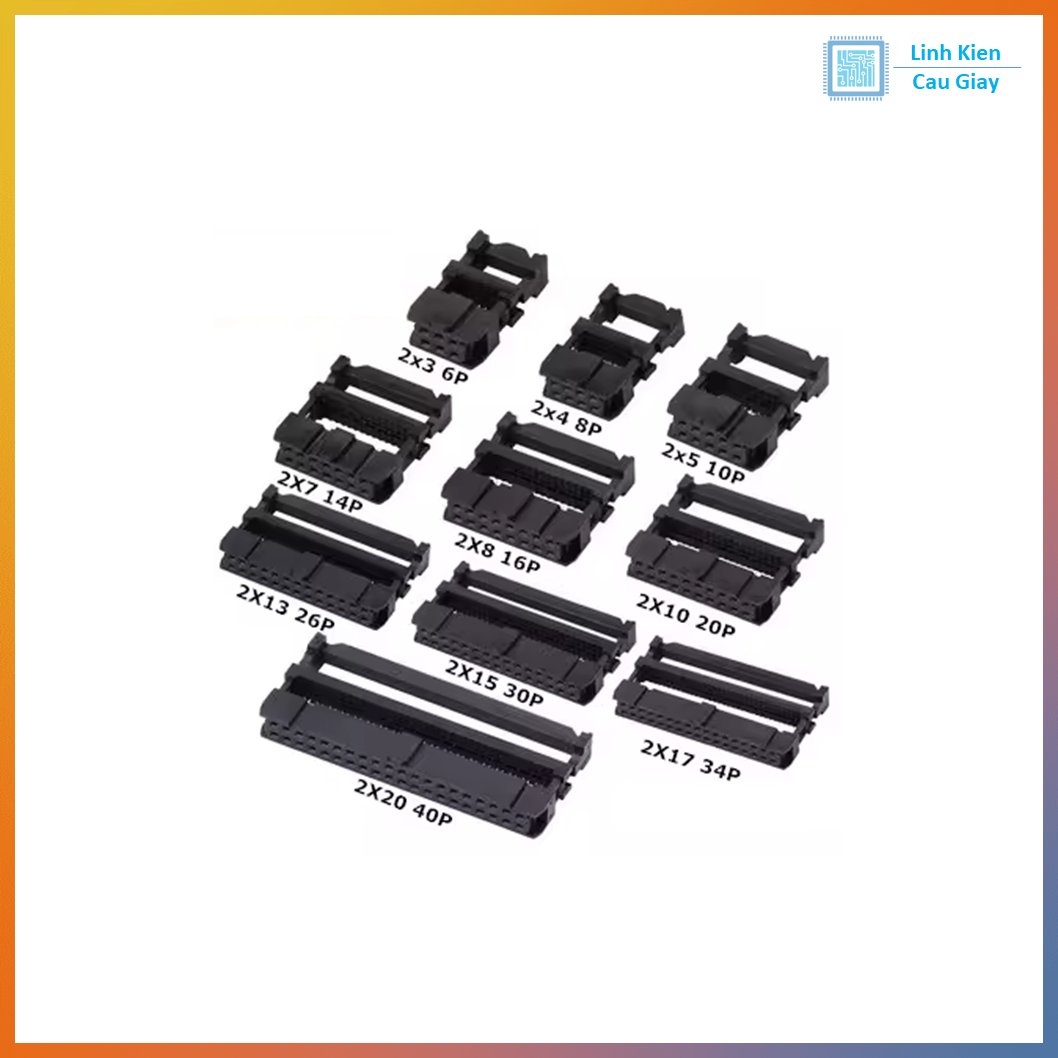

• Số chân (phân loại): 6, 8, 10, 12, 14, 16, 18, 20P (2×3 đến 2×10)

• Dùng cho: cáp dẹt chuẩn 1.27mm hoặc 2.54mm tùy kiểu bấm (thực tế hay dùng với ribbon 1.27mm)

• Chất liệu:

  • Thân nhựa chịu nhiệt, phù hợp ép/bấm

  • Chân tiếp xúc kim loại mạ thiếc/niken chống oxy hóa

• Điện áp/dòng: dùng cho tín hiệu và nguồn thấp áp trong mạch điện tử (5–24V, dòng nhỏ)

Hướng dẫn sử dụng

• Bước 1: Cắt dây cáp dẹt chiều dài mong muốn, đảm bảo mép cắt phẳng.

• Bước 2: Đặt dây vào rãnh của đầu IDC cái sao cho đường kẻ màu (pin 1) trùng với ký hiệu pin 1 trên đầu cắm.

• Bước 3: Dùng kìm ép IDC hoặc ê tô/ke ép đều lực để chân dao cắt xuyên lớp cách điện và tiếp xúc với lõi đồng.

• Bước 4: Gắn nắp khóa đầu cáp, kiểm tra dây đã ăn hết vào rãnh, không lệch hàng.

• Bước 5: Cắm đầu cái vào đầu IDE đực 2.54mm trên PCB, kiểm tra đúng chiều gờ khóa.

• Khi tháo lắp nhiều lần, nên nắm tay vào thân connector, không kéo trực tiếp vào dây tránh tuột/bong cáp.

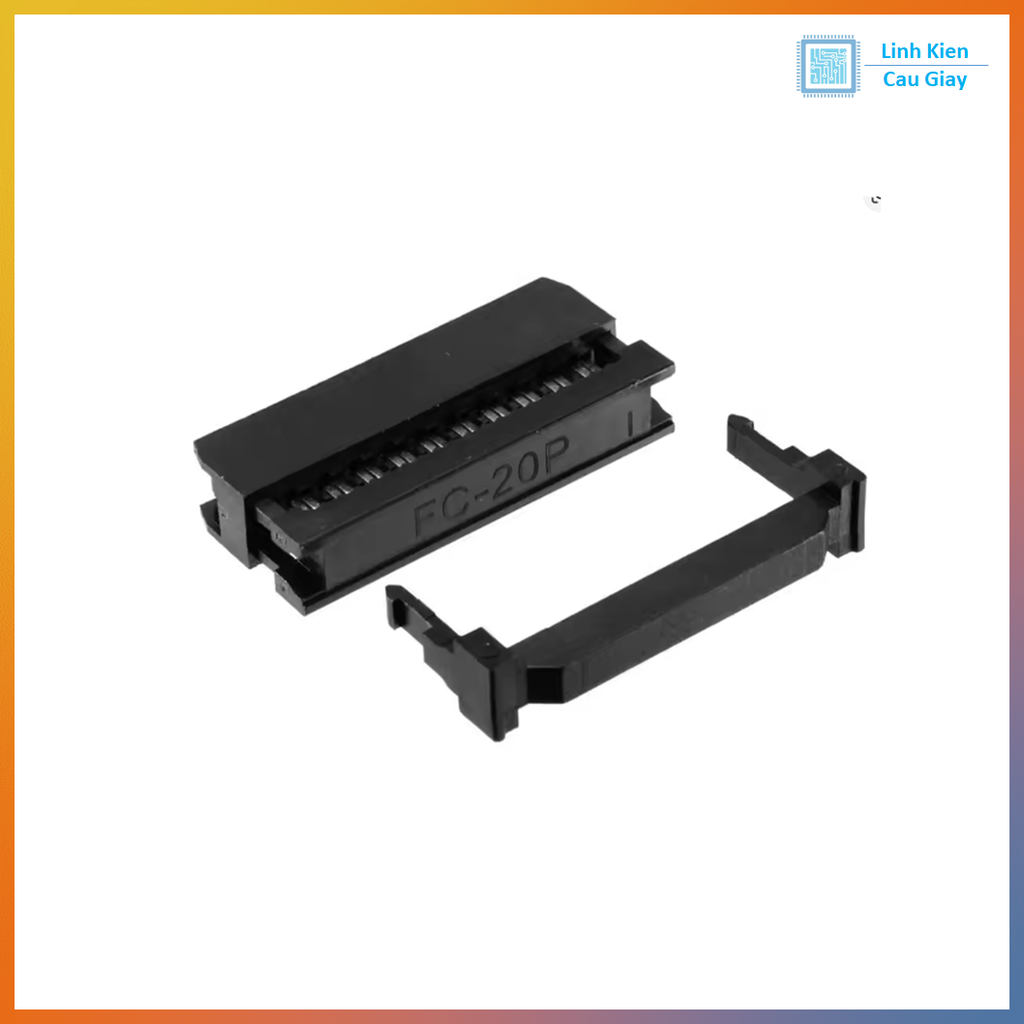

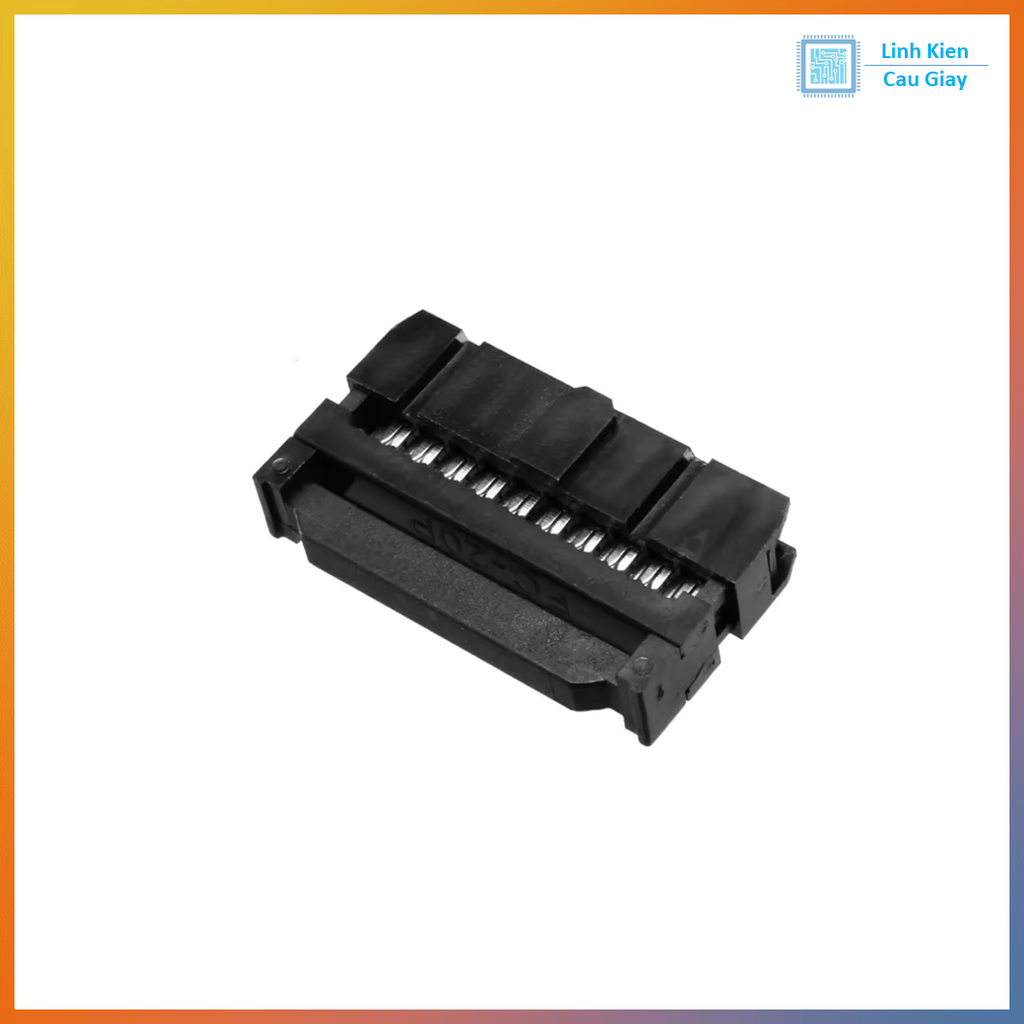

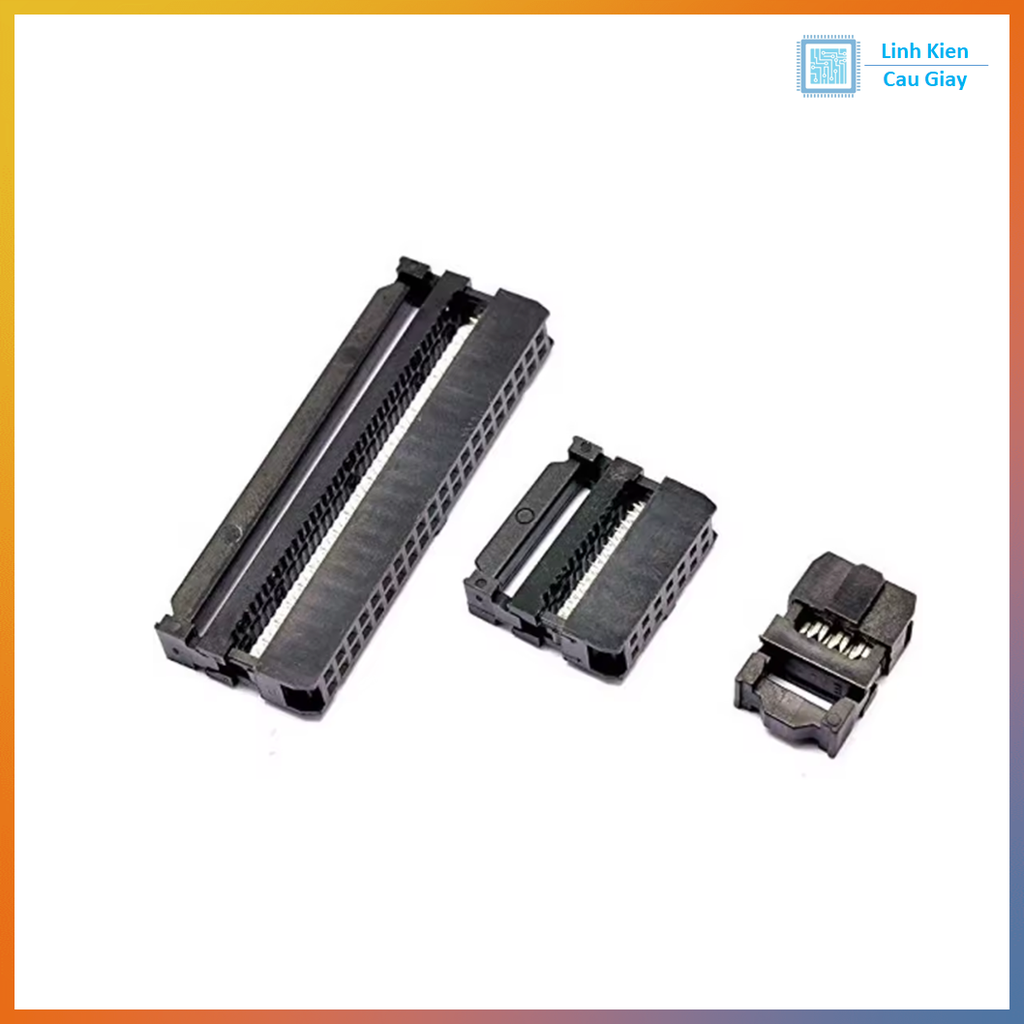

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
