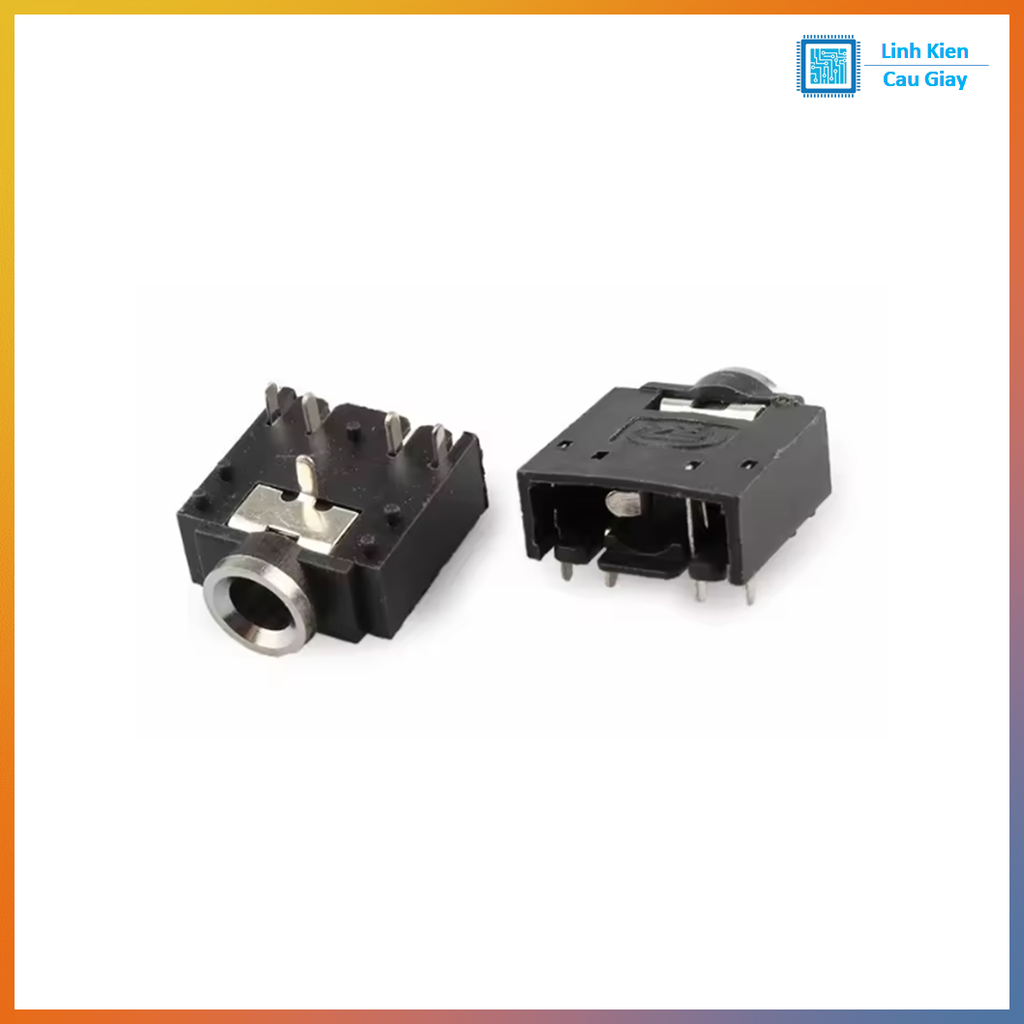

Jack cái tai nghe 3.5mm 3F07 – DIP 5 chân

Mô tả sản phẩm

Jack cái tai nghe 3.5mm 3F07 dạng chân cắm DIP 5P, dùng hàn PCB, hỗ trợ stereo (L/R) + GND và có tiếp điểm công tắc (switch) để tự ngắt loa / phát hiện cắm jack. Vỏ nhựa đen chắc chắn, lắp vừa nhiều mạch ampli mini, module MP3/Bluetooth, đồ án DIY Arduino/ESP32.

Jack 3F07 là ổ cắm audio 3.5mm gắn bo mạch (PCB) kiểu xuyên lỗ 5 chân. Ngoài 3 chân âm thanh cơ bản (L/R/GND), jack có thêm chân switch (tiếp điểm đóng/ngắt theo trạng thái cắm jack) để:
Tự ngắt loa ngoài khi cắm tai nghe
Báo tín hiệu “đã cắm jack” cho mạch điều khiển

Ứng dụng

Ampli mini, loa DIY, mạch công suất nhỏ
Module Bluetooth audio, MP3, decoder âm thanh
Thiết bị học tập, robot phát âm thanh, đồ án STEM
Sửa chữa thay thế jack tai nghe trên bo mạch

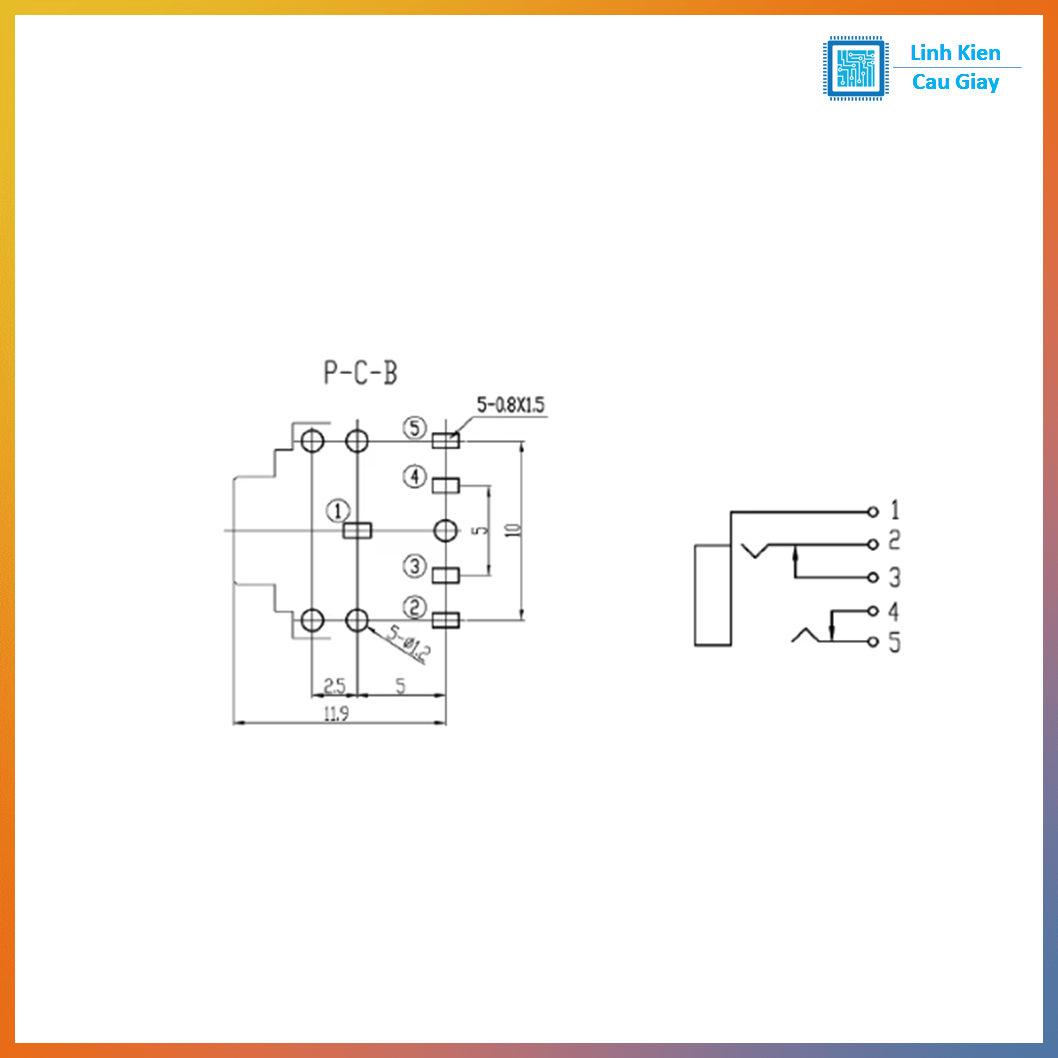

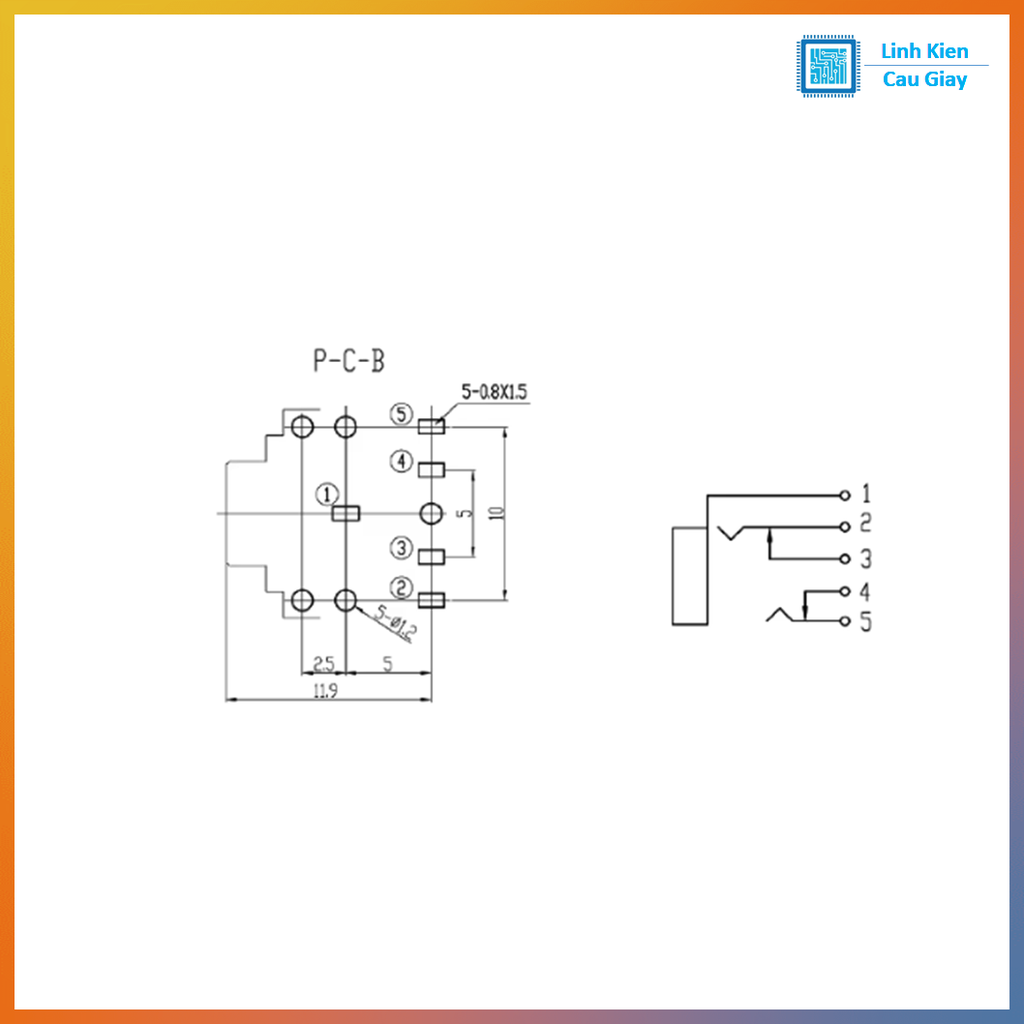

Sơ đồ chân

Jack loại 5 chân thường gồm:
2 chân tín hiệu L / R
1 chân GND (Sleeve)
2 chân SW (Switch/Detect)

Lưu ý:

Cách xác định chân bằng đồng hồ (khuyến nghị):
Bước 1: Không cắm jack → đo thông mạch để tìm cặp “switch” (thường là cặp đang thông khi chưa cắm, và mất thông khi cắm jack).
Bước 2: Cắm jack 3.5mm → đo chân nào thông với:
Tip (đầu jack) = kênh L hoặc R
Ring (vòng giữa) = kênh còn lại
Sleeve (vỏ/đuôi) = GND

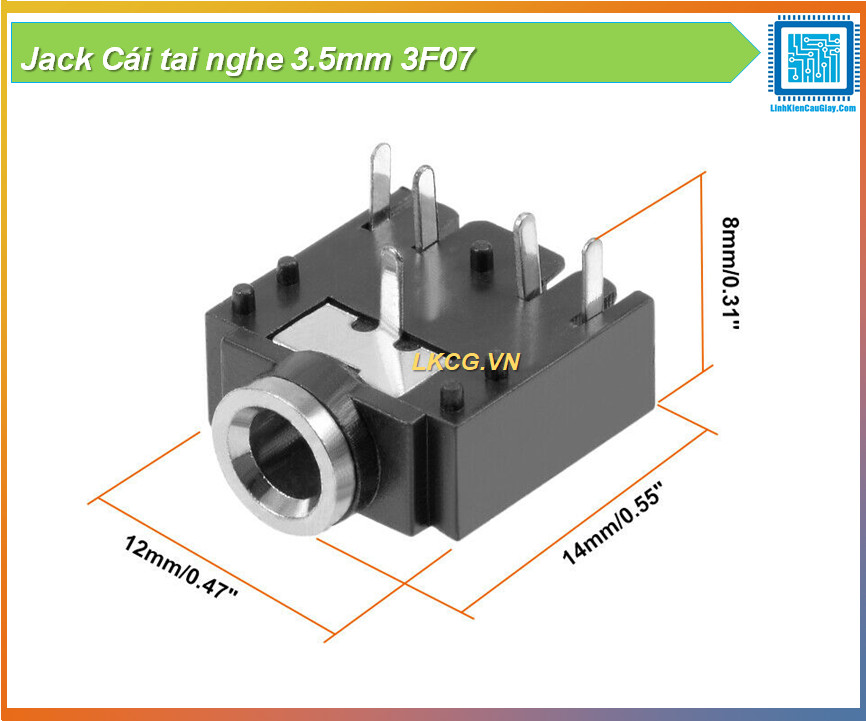

Thông số kĩ thuật

Chuẩn jack: 3.5mm stereo (TRS)
Kiểu lắp: DIP xuyên lỗ, hàn PCB
Số chân: 5 chân (stereo + switch)
Chất liệu: vỏ nhựa + lá tiếp xúc kim loại


Hướng dẫn sử dụng

Nếu chỉ cần audio stereo:
Dùng 3 chân L/R/GND, bỏ qua 2 chân switch.

Nếu muốn tự ngắt loa khi cắm tai nghe:
Đưa đường ra loa ngoài đi qua tiếp điểm switch (khi chưa cắm thì loa hoạt động, cắm tai nghe thì loa bị ngắt).

Nếu muốn “detect cắm jack”:
Đưa chân switch vào GPIO/MCU (kèm kéo lên/kéo xuống phù hợp) để đọc trạng thái cắm/rút.

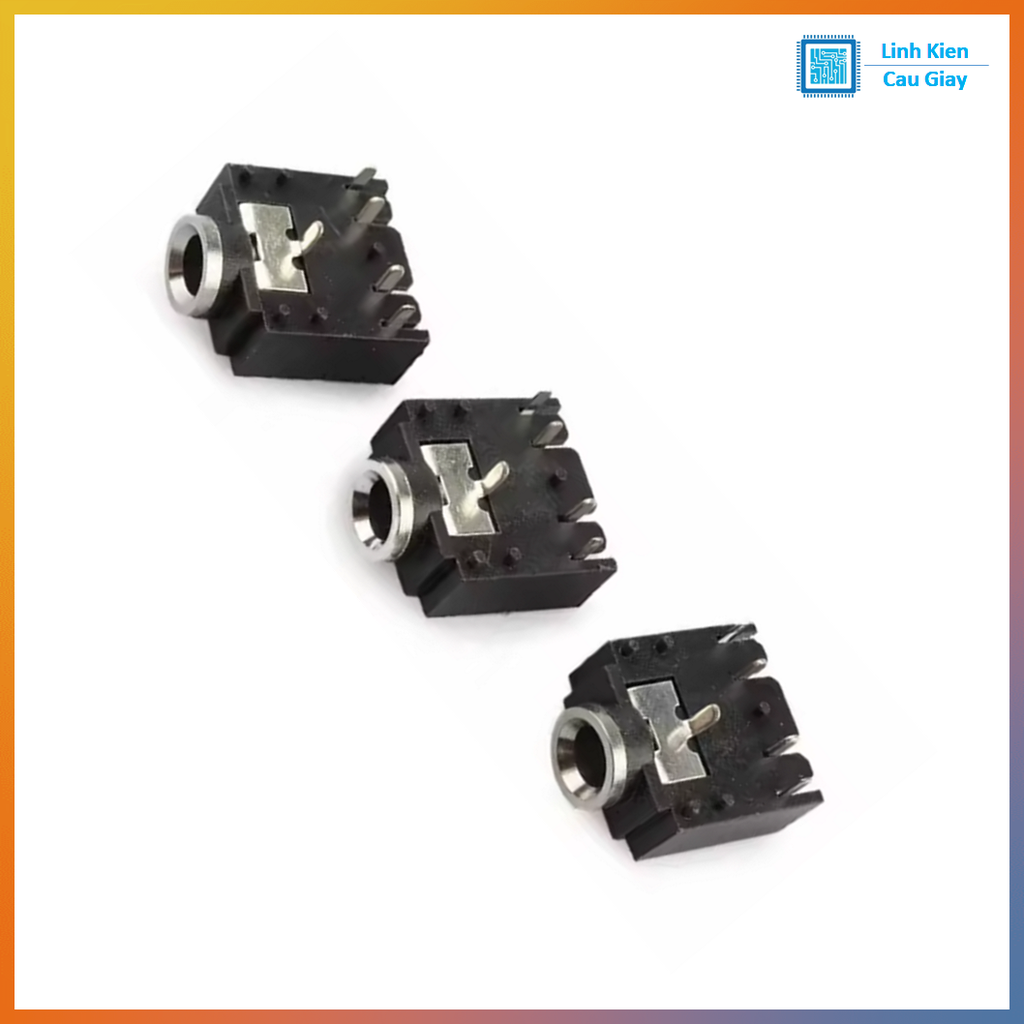

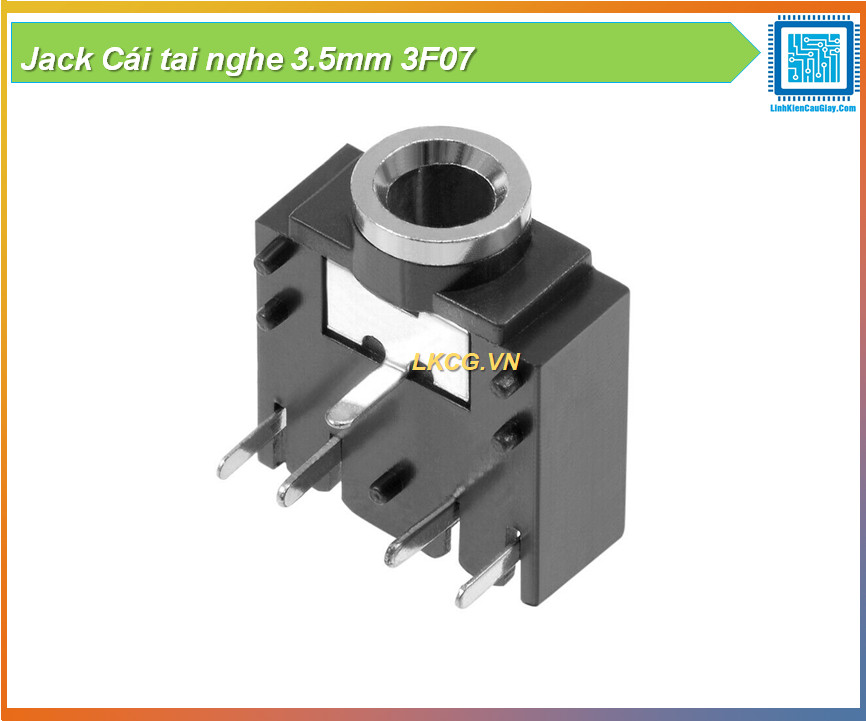

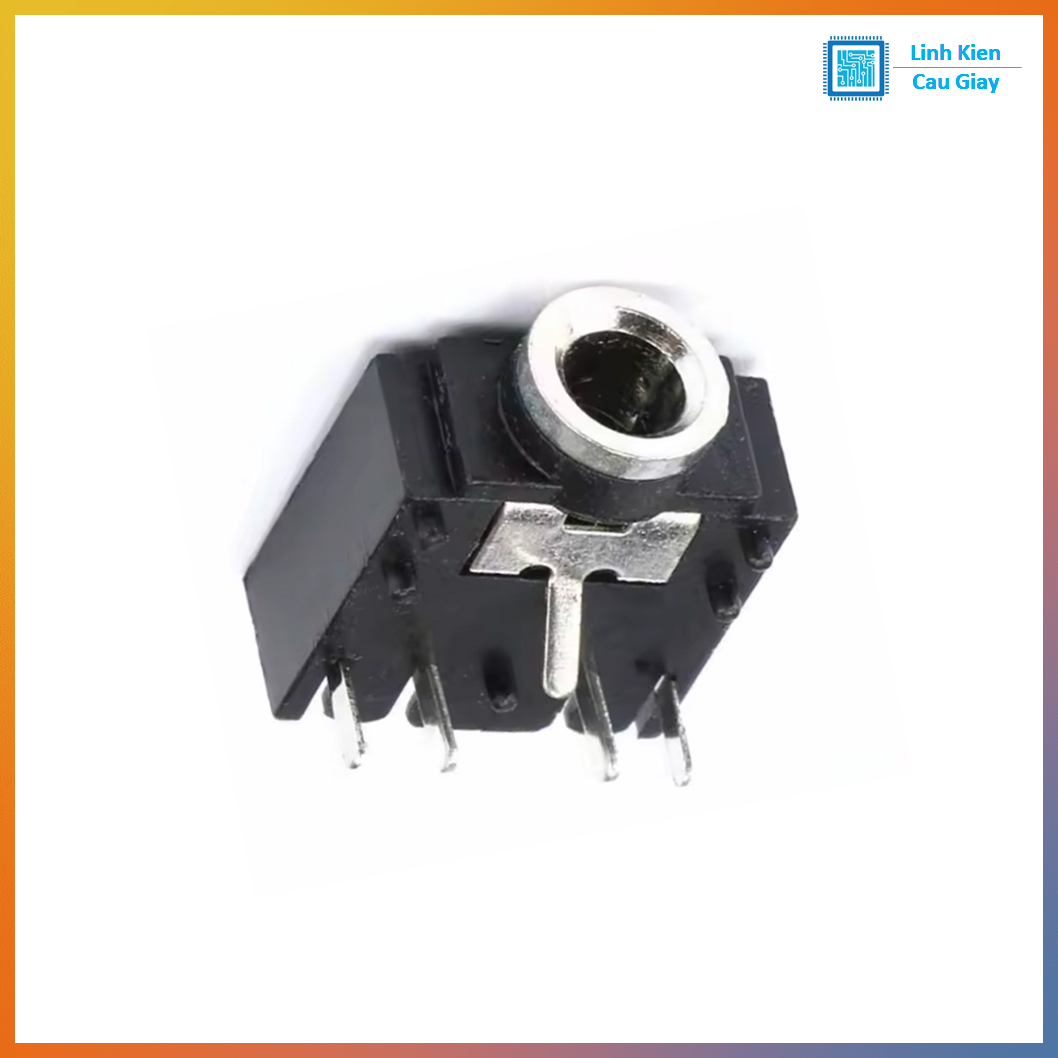

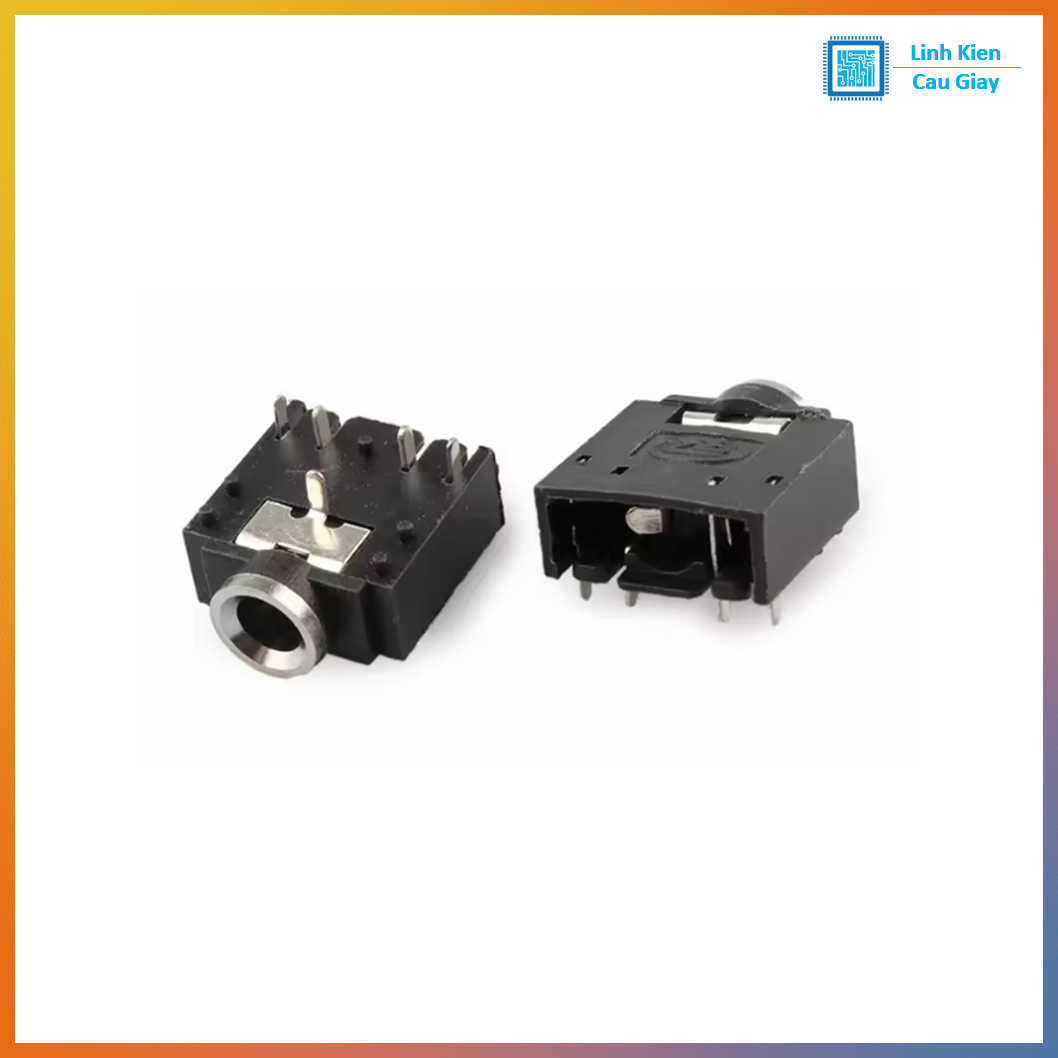

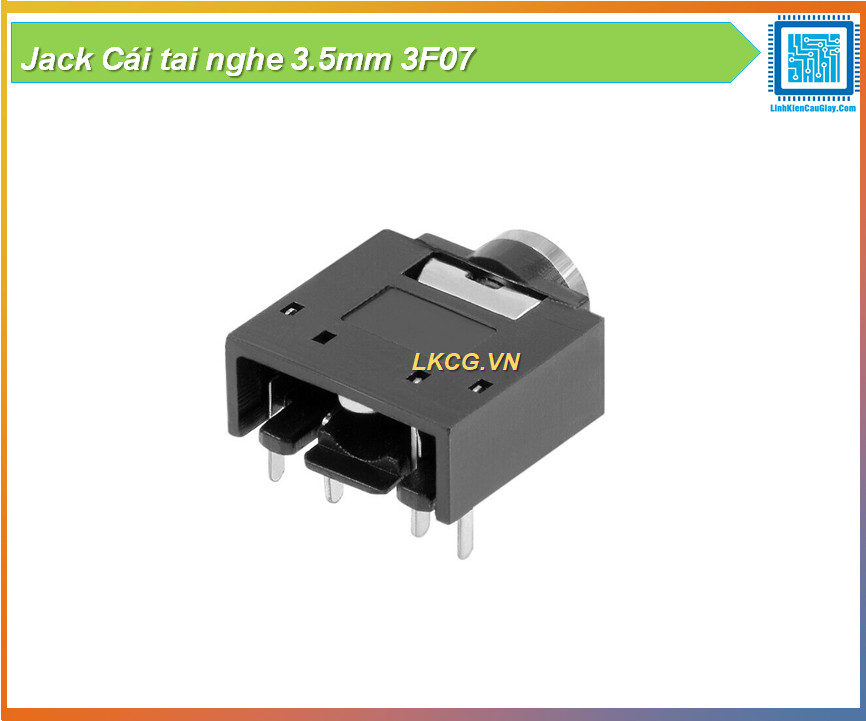

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
