Jack audio 3.5mm PJ-313D (PJ313) SMD 6 chân – jack tai nghe stereo SMT

Mô tả sản phẩm

Jack tai nghe 3.5mm PJ-313D (PJ313) SMD 6 chân SMT – cổng audio stereo nhỏ gọn, chuyên dùng cho PCB thiết bị cầm tay, module âm thanh, mạch Bluetooth/MP3, ampli mini. Thiết kế hàn dán chắc chắn với chân giữ kim loại hai bên, tiếp xúc ổn định, phù hợp sửa chữa và lắp mới. Màu đen – xanh như hình.

PJ-313D là ổ cắm tai nghe 3.5mm stereo dạng hàn dán (SMT/SMD), thường dùng trong các bo mạch nhỏ gọn. Loại 6 chân thường gồm các chân L/R/GND và thêm chân switch/detect (tự ngắt/chuyển tín hiệu hoặc phát hiện cắm tai nghe) tùy thiết kế mạch. Phần vỏ nhựa đen và đế xanh giúp dễ nhận dạng, chân kim loại to giúp bám PCB chắc.

Ứng dụng

Cổng tai nghe cho thiết bị cầm tay, mạch phát nhạc mini
Module Bluetooth audio / MP3 / recorder / loa DIY
Mạch ampli nhỏ, mixer mini, bo phát âm thanh cho robot
Sửa chữa thay thế jack tai nghe bị lỏng/rụng chân trên PCB

Sơ đồ chân

Thông dụng với jack 3.5mm stereo 6 pin:
L (Left), R (Right), GND (Sleeve)

• chân SW/DET (công tắc/detect) để ngắt loa hoặc báo đã cắm tai nghe

• các chân giữ cơ khí/tiếp điểm phụ (tùy phiên bản)

Khuyến nghị khi lắp thực tế:
Vì pinout có thể khác giữa nhà sản xuất, hãy:
Cắm jack 3.5mm vào → dùng đồng hồ đo thông mạch để xác định Tip (L), Ring (R), Sleeve (GND)
Xác định chân switch bằng cách đo thay đổi trạng thái khi cắm/rút

Thông số kĩ thuật

Chuẩn jack: 3.5mm (1/8”)
Loại: Female stereo headphone jack
Mã: PJ-313D / PJ313
Chân: SMD/SMT 6Pin
Màu: Đen + Xanh

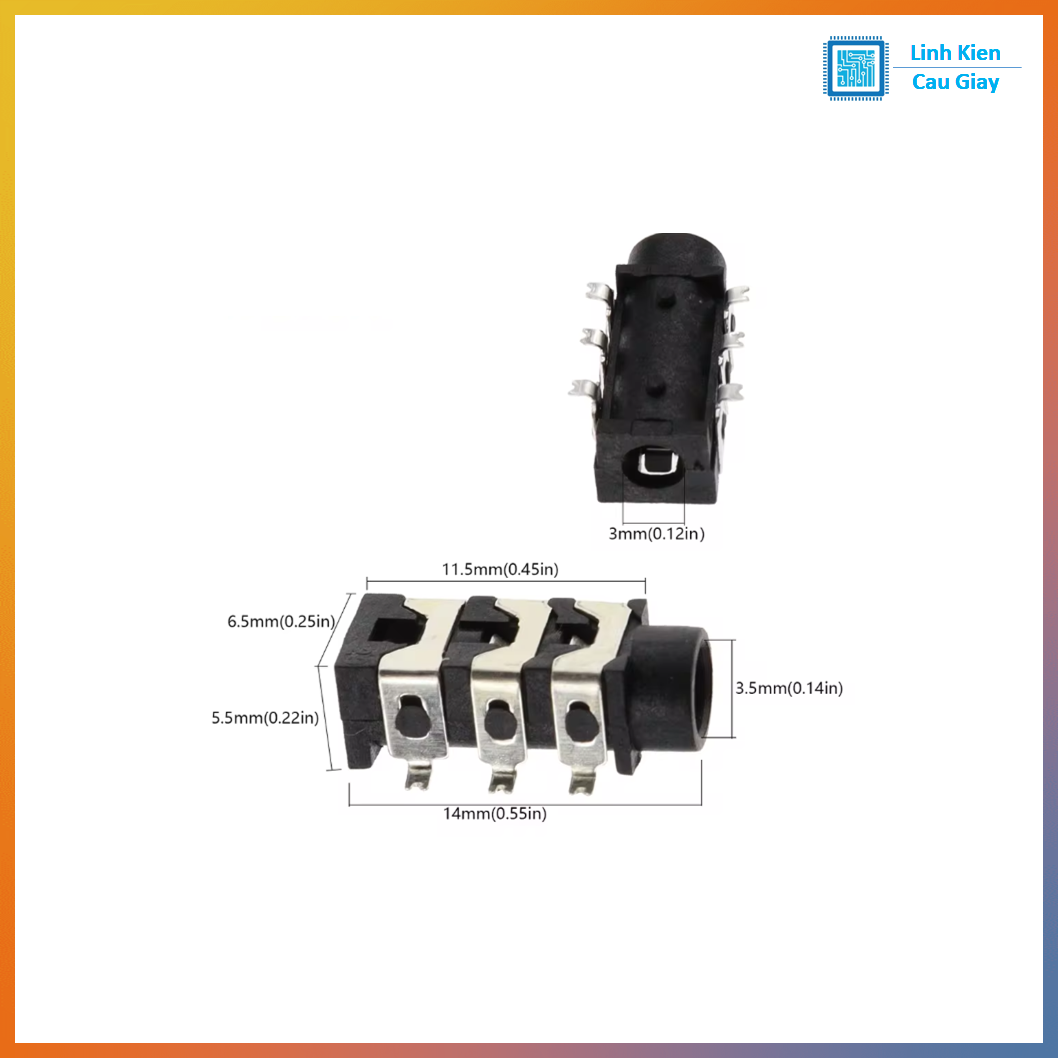

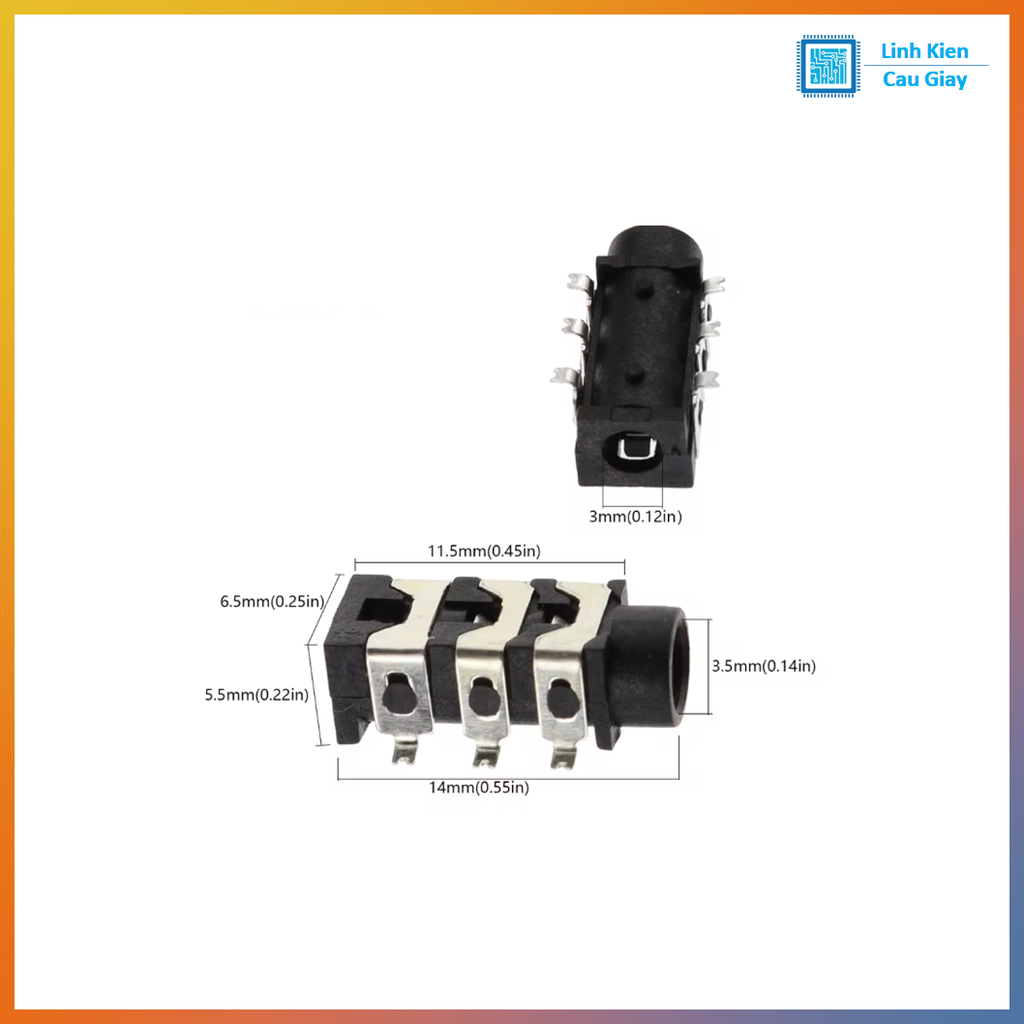

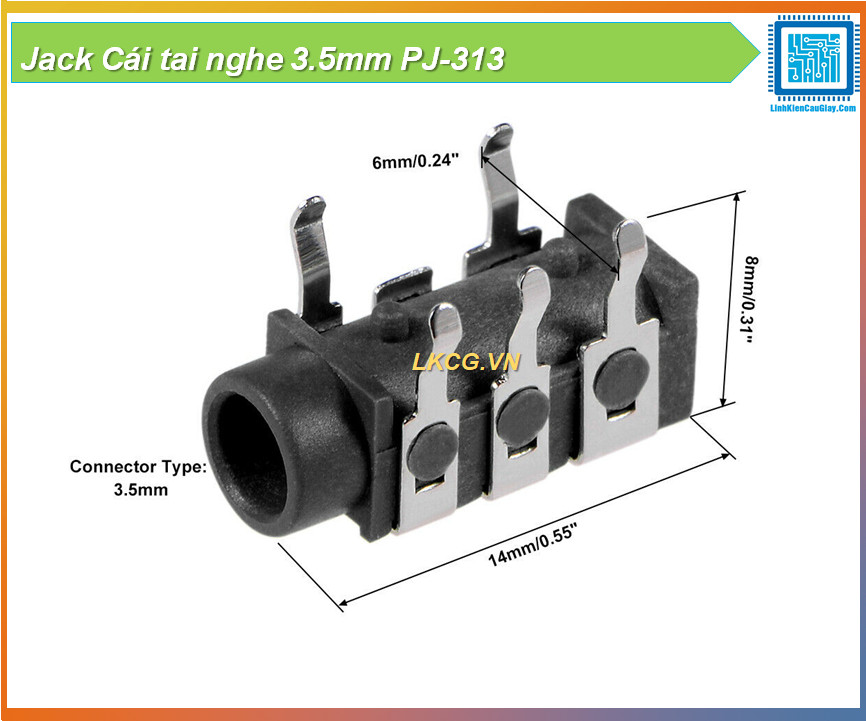

Kích thước tham khảo (như ảnh): dài ~14mm, rộng ~11.5mm, cao ~5.5–6.5mm (tùy điểm đo)

Hướng dẫn sử dụng

Thiết kế footprint đúng chuẩn PJ-313D (đúng khoảng cách chân SMT)
Hàn dán bằng khò/hàn reflow hoặc mỏ hàn đầu nhỏ + thiếc mịn
Khi sửa chữa: làm sạch pad, thêm flux, cố định đúng vị trí rồi hàn chân giữ trước để khỏi lệch
Nếu dùng chân switch để tự ngắt loa: đấu switch nối tiếp đường loa/amp theo sơ đồ mạch

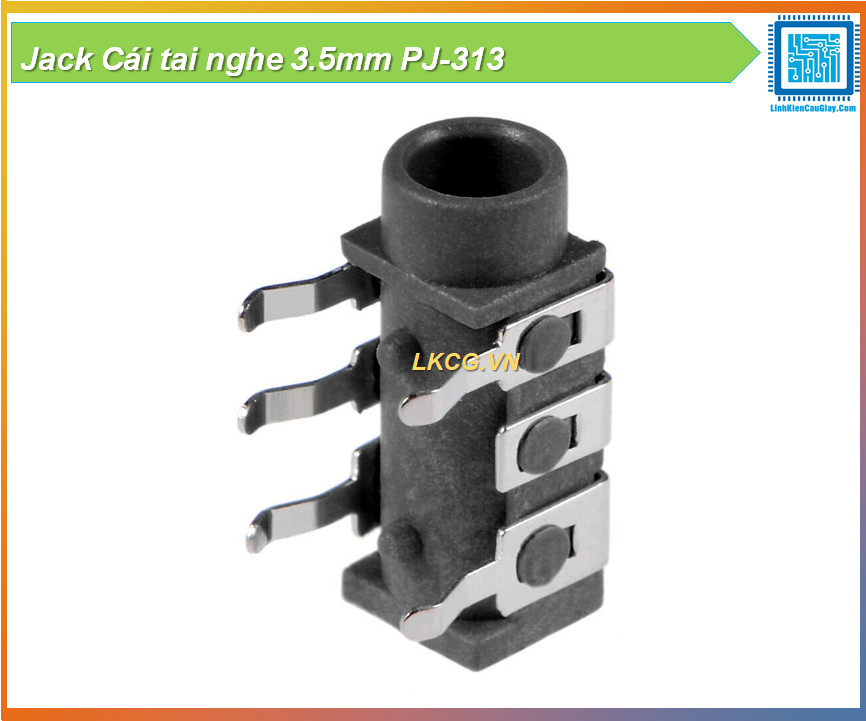

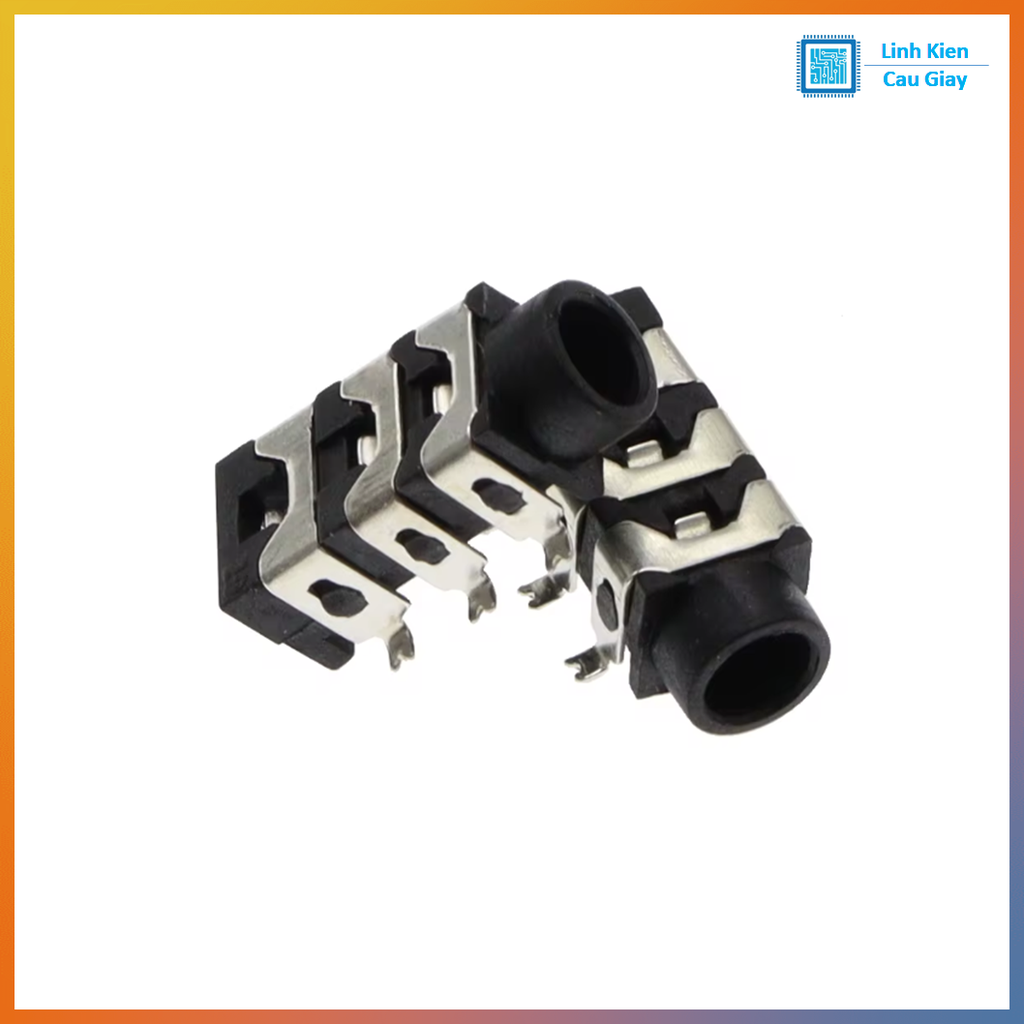

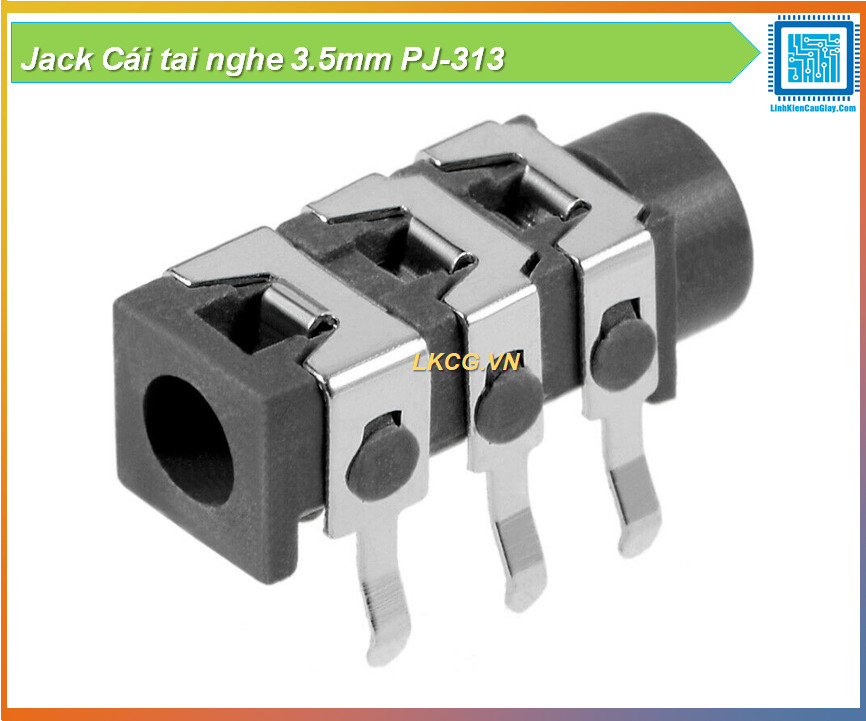

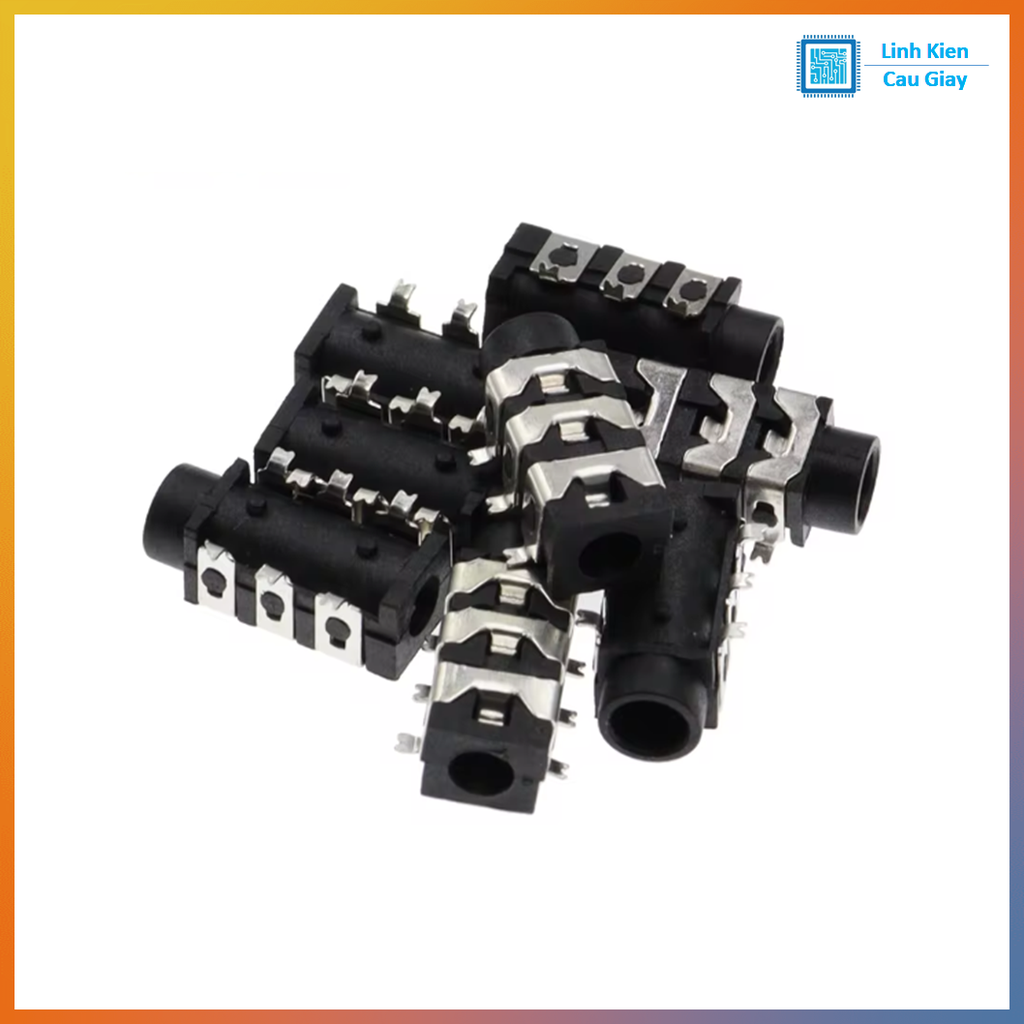

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
