Jack audio 3.5mm PJ-358 (PJ358) 5 chân – chân cắm DIP, dạng đứng

Mô tả sản phẩm

Jack audio 3.5mm PJ-358 (PJ358) 5 chân DIP dạng đứng (vertical) – ổ cắm tai nghe/âm thanh phổ thông cho PCB, có chân công tắc (switch) tự ngắt/chuyển tín hiệu khi cắm jack. Vỏ nhựa đen chắc chắn, dễ hàn, phù hợp mạch ampli mini, loa, mixer DIY, module âm thanh, Arduino/ESP32 audio.

PJ-358 là ổ cắm jack 3.5mm lắp trên bo mạch (PCB), kiểu dạng đứng giúp tiết kiệm diện tích và dễ bố trí. Loại 5 chân thường bao gồm L/R/GND và thêm chân switch để tự động ngắt loa hoặc chuyển nguồn tín hiệu khi cắm tai nghe (tùy thiết kế mạch). Phù hợp sửa chữa thay thế và lắp mới các mạch audio.

Ứng dụng

Ổ cắm tai nghe 3.5mm cho loa/ampli mini, radio, mạch nghe nhạc
Mạch DIY âm thanh: module MP3, Bluetooth audio, preamp
Tự ngắt loa khi cắm tai nghe (dùng chân switch)
Thiết bị giáo dục/robot cần phát âm báo (buzzer/amp module)

Sơ đồ chân

Jack PJ-358 5 chân thường có:
L (Left), R (Right), GND (Mass)

• 2 chân SW (switch / detect) dùng để ngắt/chuyển tín hiệu khi cắm jack

Lưu ý: Pinout có thể khác giữa các nhà sản xuất. Khi làm hàng loạt, nên:
Dùng đồng hồ đo thông mạch để xác định chân GND (thường nối với vỏ/outer sleeve)
Cắm jack vào rồi đo để xác định chân Tip/Ring/Sleeve và chân switch

Thông số kĩ thuật

Loại: Jack audio 3.5mm female socket
Mã: PJ-358 / PJ358
Kiểu lắp: Vertical (đứng), DIP-5 (5 chân xuyên lỗ)
Màu: Đen
Điện áp/dòng tham khảo: DC 30V – 1A (tùy nhà sản xuất công bố)

Hướng dẫn sử dụng

Hàn jack lên PCB theo footprint PJ-358 (vertical)
Nếu chỉ cần stereo cơ bản: dùng 3 chân L/R/GND
Nếu cần tự ngắt/chuyển tín hiệu: đấu thêm chân SW vào đường loa hoặc đường tín hiệu theo thiết kế
Mẹo chống nhiễu: đi mass tốt, dây tín hiệu ngắn, tránh chạy song song với nguồn xung/động cơ

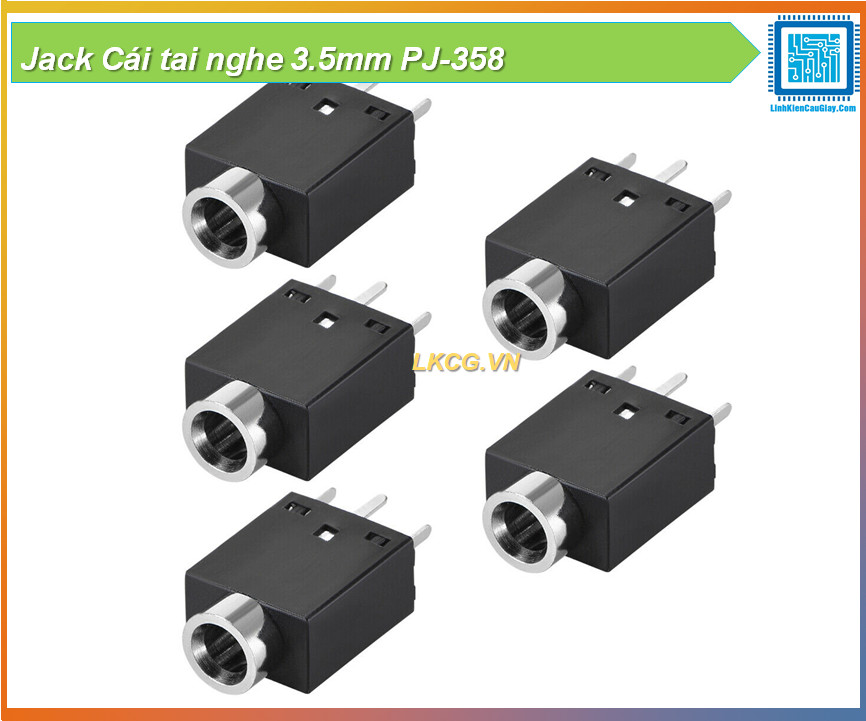

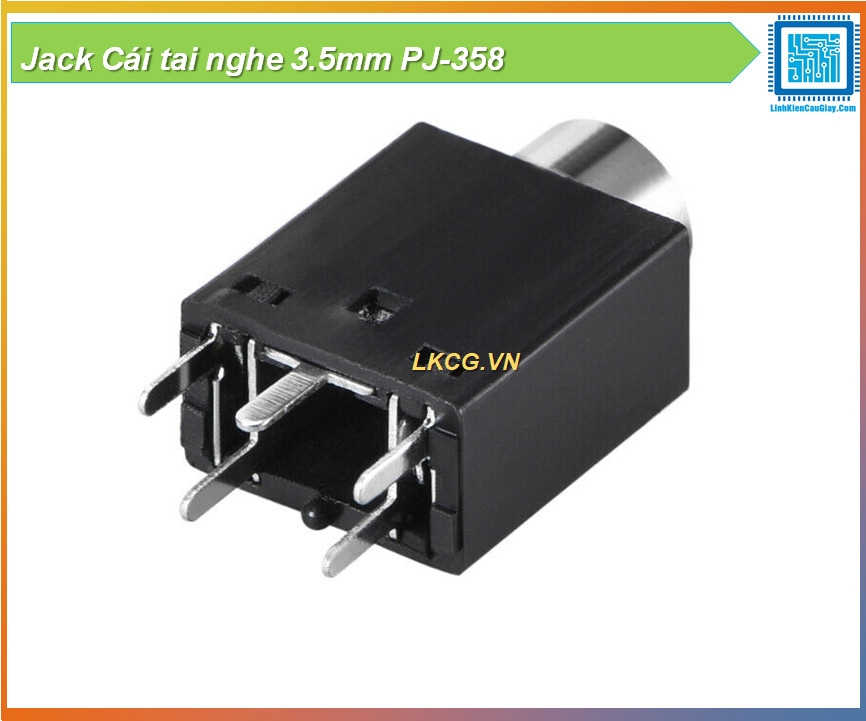

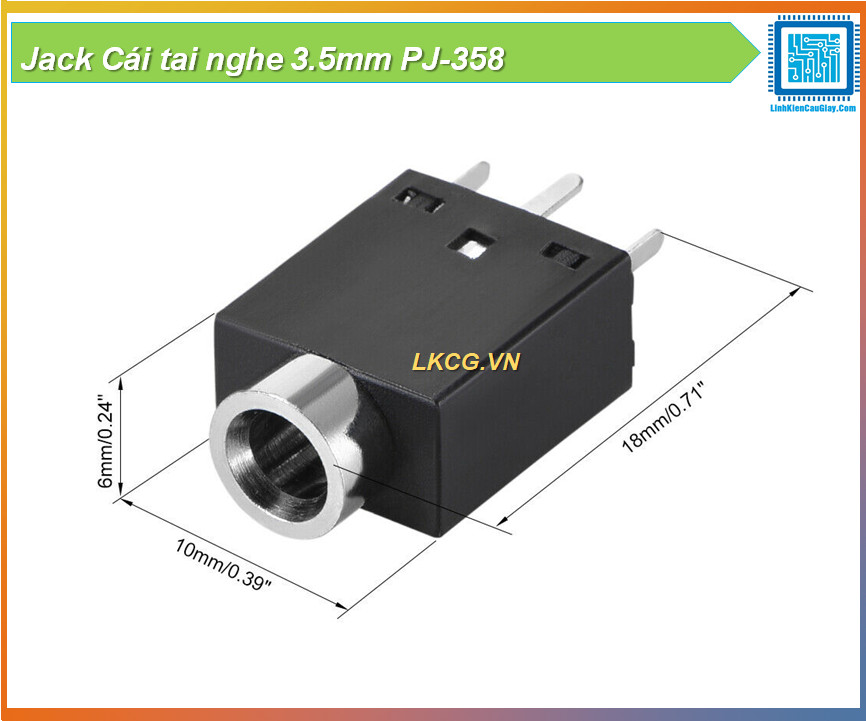

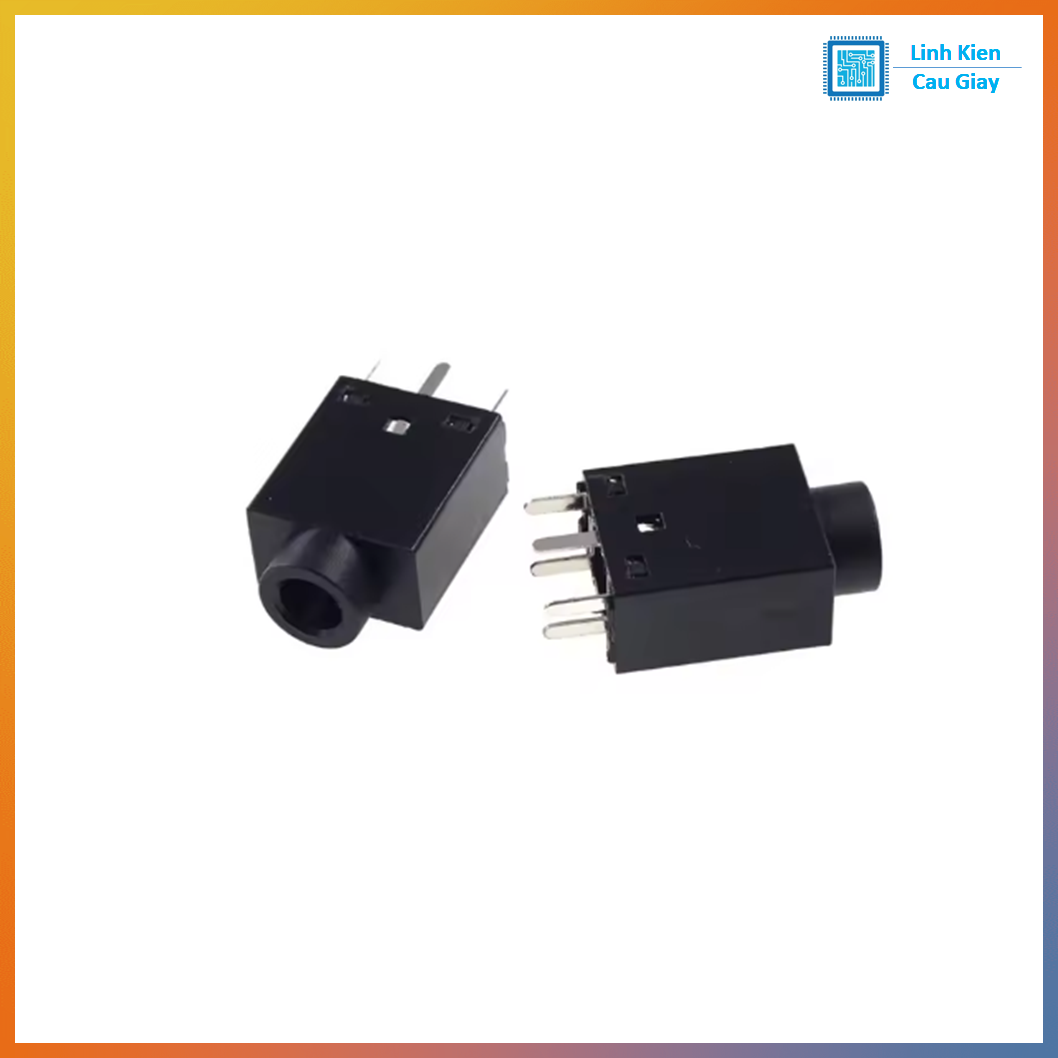

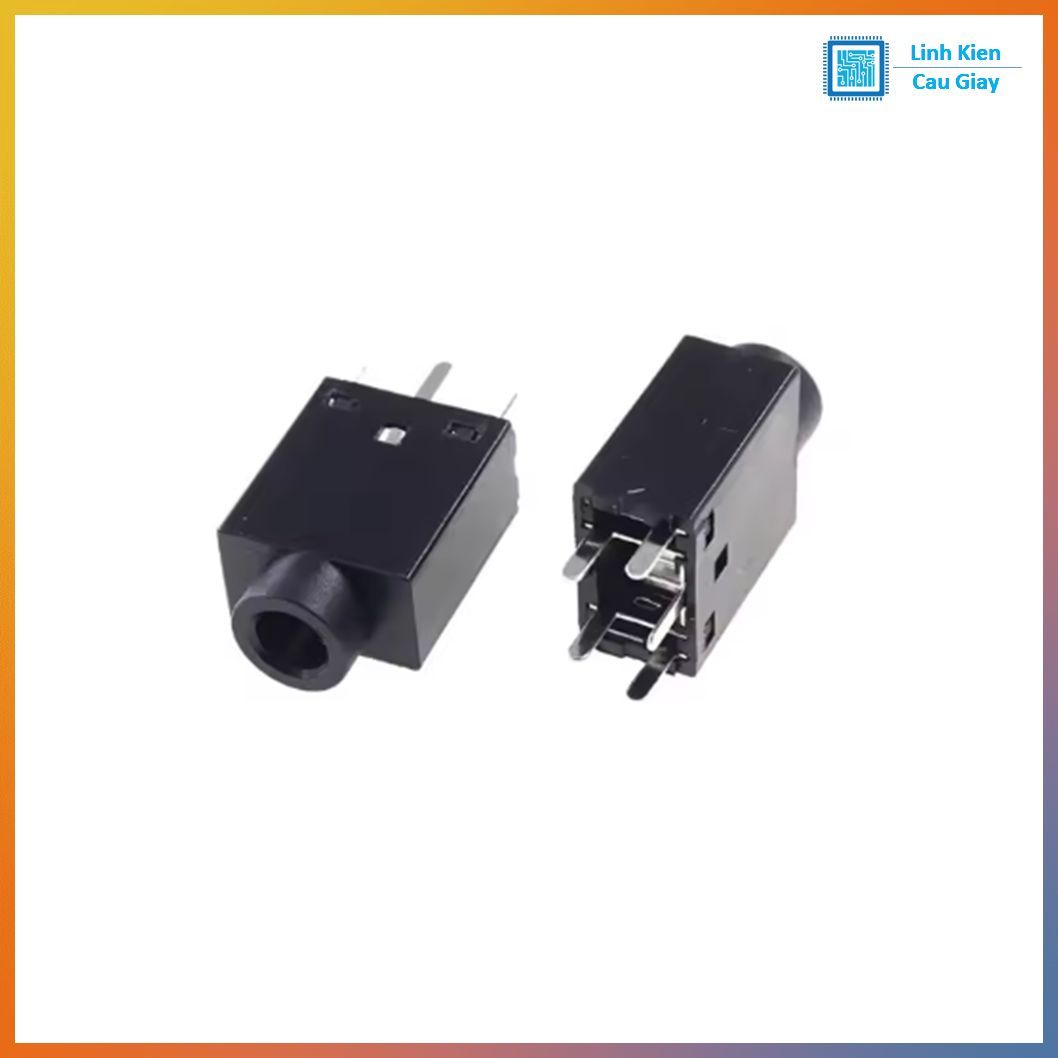

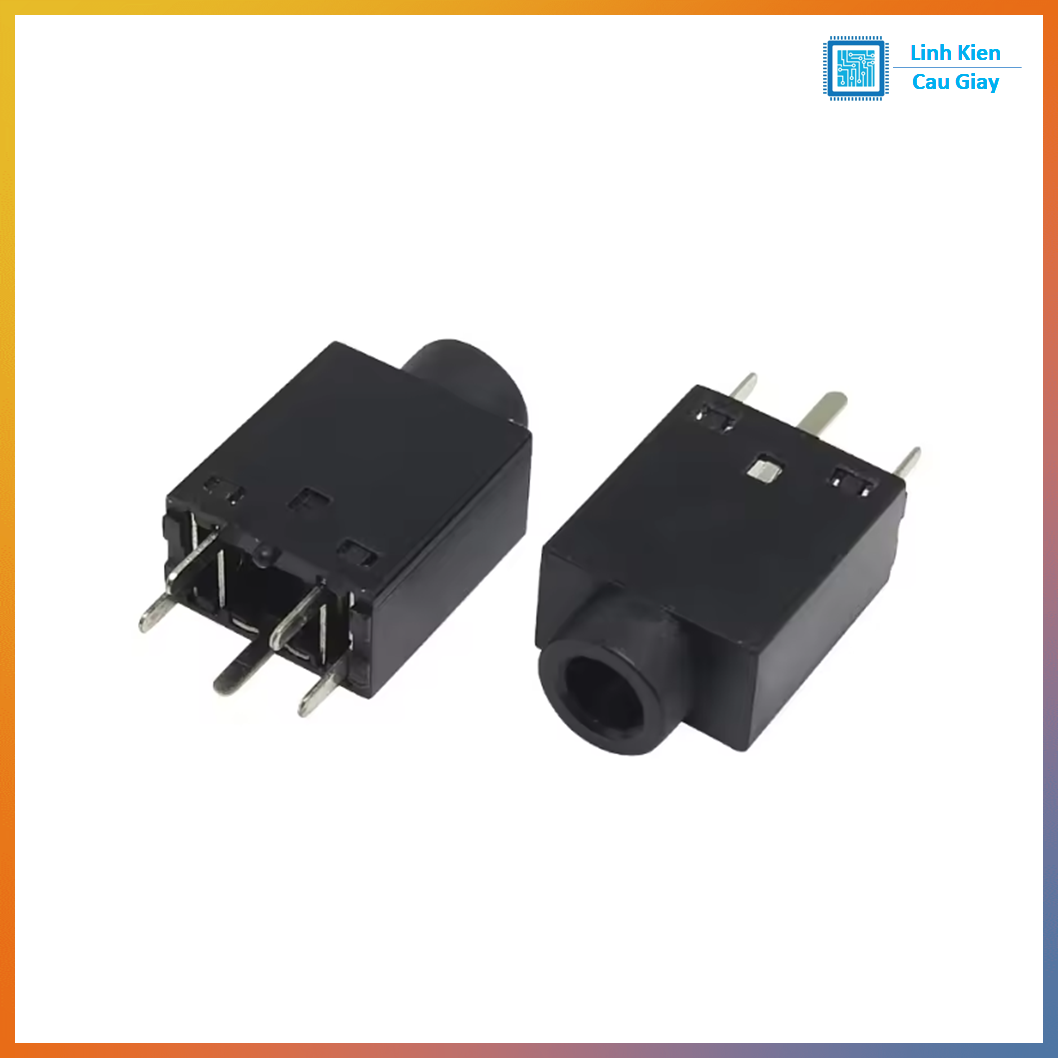

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
