(Mã SP:PVN1860)
Thương hiệu: Chưa cập nhật |
Đánh giá
:Giá
:2.000₫
5.000₫
Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...
Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"
Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD
Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

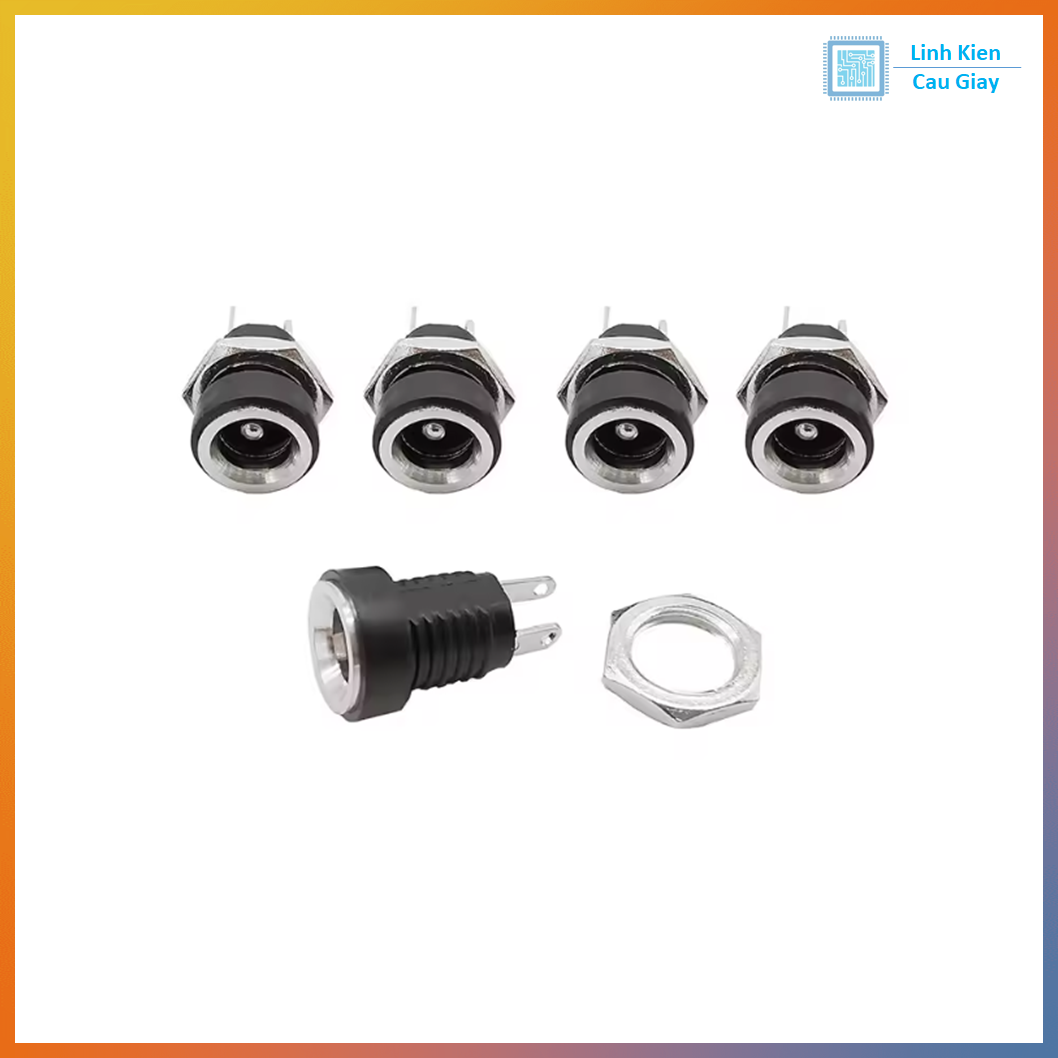

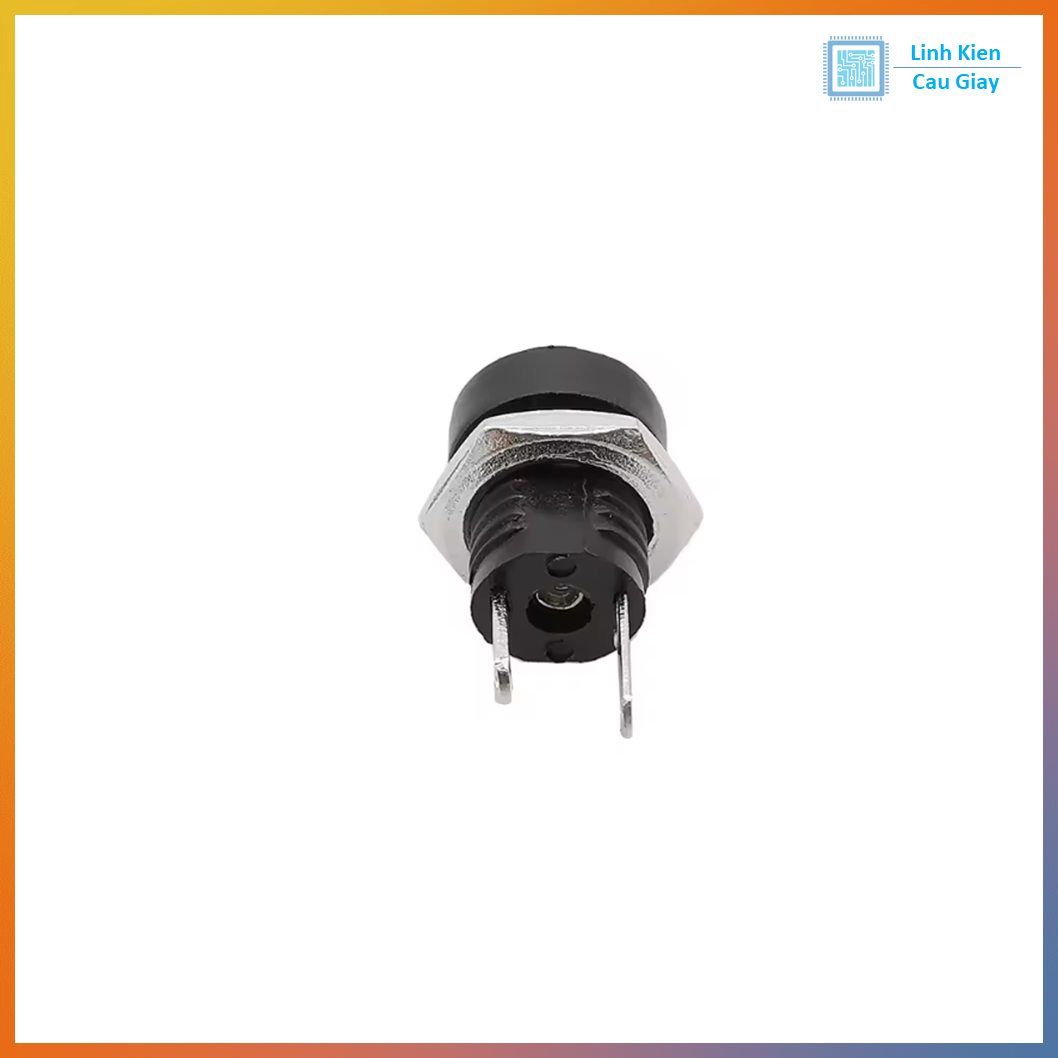

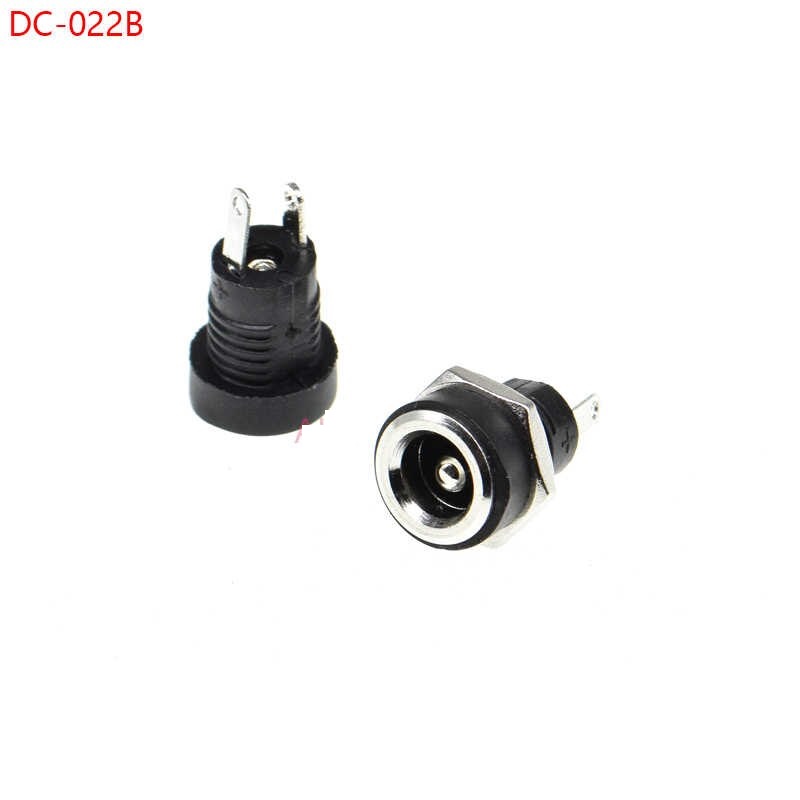

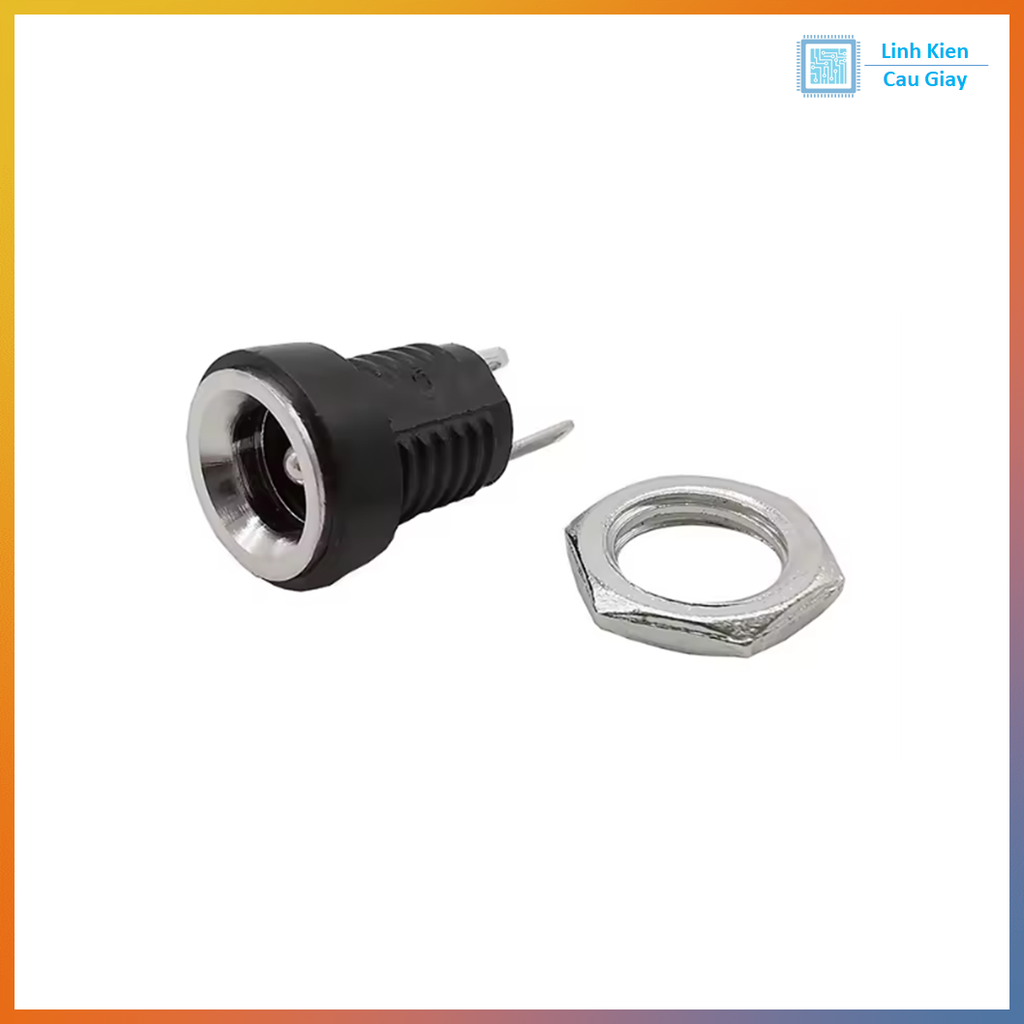

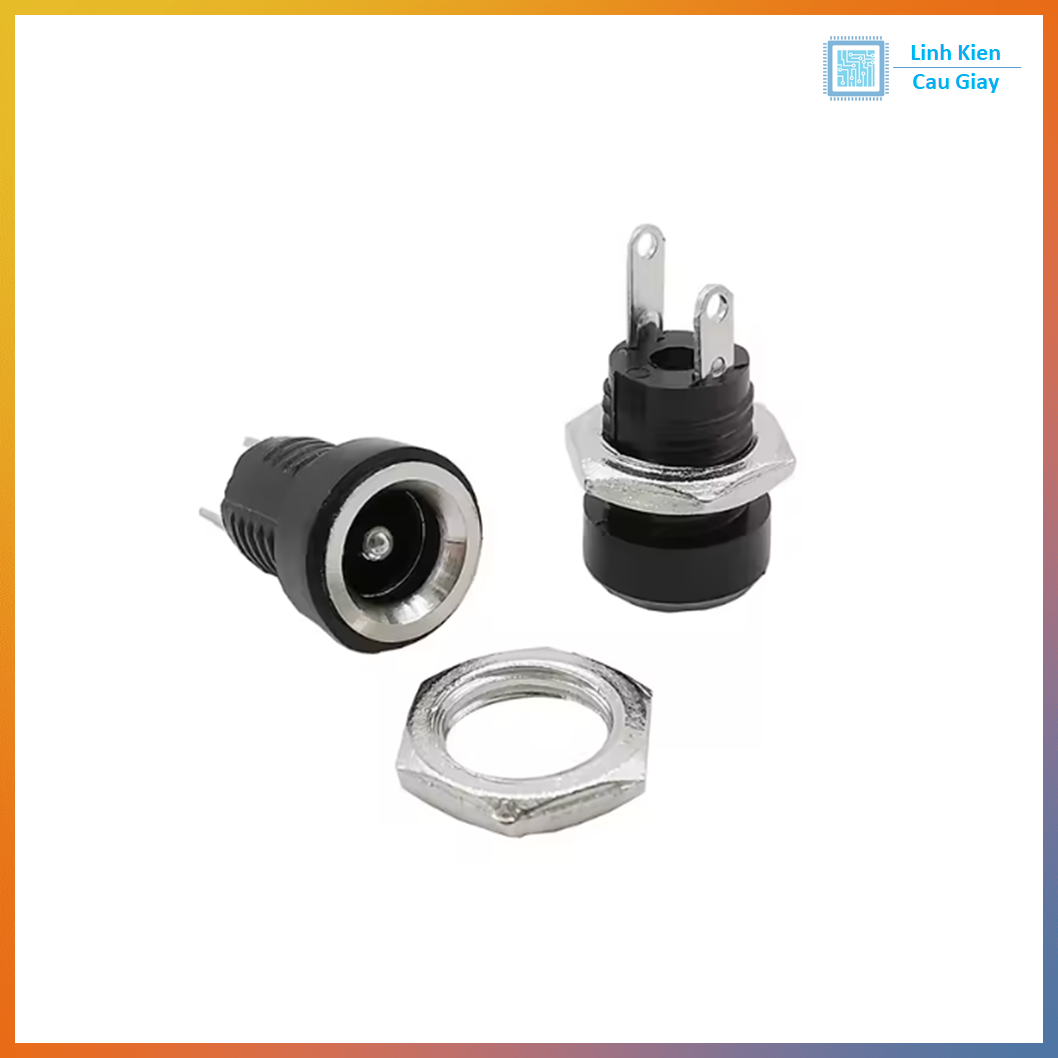

Jack DC5.5x2.5mm DC022B
Mô tả sản phẩm
Jack nguồn DC022B 5.5x2.5mm là loại ổ cắm nguồn DC cái, dùng phổ biến để gắn lên vỏ máy, hộp nhựa, tủ điện mini, mạch nguồn.
Chuẩn kích thước 5.5mm ngoài, 2.5mm trong, tương thích với hầu hết adapter DC 5–24V trên thị trường.
Jack có chân hàn chắc chắn, vỏ ren để bắt vào panel/vỏ hộp bằng ê-cu đi kèm (tùy lô), giúp việc lắp ráp gọn gàng, chuyên nghiệp. Thích hợp cho các dự án DIY, Arduino, nguồn cấp cho mạch điều khiển, đèn LED, quạt, router, camera…
Làm cổng nguồn DC cho hộp mạch DIY, Arduino, ESP32, STM32, mạch điều khiển
Gắn lên vỏ máy in 3D, hộp nguồn, tủ điện mini, loa, ampli nhỏ, thiết bị tự chế
Thay thế jack nguồn DC hỏng trên thiết bị điện tử, router, modem, mạch điều khiển
Dùng trong dự án STEM, đồ án sinh viên, sản phẩm demo, robot, nhà thông minh
Jack DC022B thường có 3 chân hàn:
Chân 1 (Lõi trong – Center Pin):
Thường là dương (+) của nguồn (đa số thiết bị dùng chuẩn này).
Chân 2 (Vỏ ngoài – Sleeve / Barrel):
Thường là âm (– / GND).
Chân 3 (Chân chuyển mạch – Switch):
Dùng cho chức năng ngắt nguồn từ mạch khác khi cắm adapter, nhiều ứng dụng không dùng đến, có thể bỏ trống.
Mã: DC022B
Loại jack: Ổ cắm nguồn DC cái, gắn panel, chân hàn
Kích thước: 5.5mm (đường kính ngoài) × 2.5mm (lõi trong)
Số chân: 3 chân hàn (Center, Sleeve, Switch)
Điện áp làm việc: DC 5–24V (tùy mạch thiết kế)
Dòng làm việc: phù hợp thiết bị công suất nhỏ và trung bình (camera, LED, mạch điều khiển…)
Cách lắp: gắn panel qua lỗ khoan, siết ê-cu giữ chắc
Chất liệu: vỏ nhựa cách điện + lõi kim loại mạ chống oxy hóa
Hướng dẫn sử dụng
Khoan lỗ trên vỏ hộp theo đúng kích thước đường kính ren của DC022B.
Luồn jack từ ngoài vào trong, siết ê-cu để cố định jack trên panel.
Hàn dây nguồn:
Dây dương (+) → hàn vào chân lõi trong (Center).
Dây âm (– / GND) → hàn vào chân vỏ ngoài (Sleeve).
Nếu không dùng chân chuyển mạch → có thể bỏ trống hoặc dùng theo thiết kế.
Sau khi hàn, kiểm tra lại bằng đồng hồ đo → đảm bảo không bị chạm chập.
Cắm adapter DC 5.5x2.5mm vào jack, cấp nguồn cho mạch và kiểm tra hoạt động.
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
