Mô tả sản phẩm

Jack DC 5.5x2.5mm (DC5525) là loại jack nguồn DC dạng đầu cái, có đường kính ngoài 5.5mm và đường kính trong 2.5mm. Đây là loại jack cắm phổ biến cho các bộ sạc, thiết bị điện tử gia dụng, đặc biệt là adapter nguồn của laptop, màn hình và máy đo chuyên dụng.

Jack có thiết kế chắc chắn, đầu tiếp xúc kim loại mạ niken chống gỉ sét, đảm bảo truyền dẫn điện tốt. Được sử dụng rộng rãi trong cả công nghiệp và dân dụng.

Ứng dụng

• Sử dụng làm cổng nguồn cho laptop, màn hình di động, camera giám sát, bộ phát wifi, thiết bị đo lường, bộ khuếch đại âm thanh,…

• Kết nối nguồn điện từ các adapter 12V, 19V, 24V vào thiết bị.

• Dùng trong các dự án DIY, máy CNC mini, bộ điều khiển LED, Arduino, Raspberry Pi (thông qua bộ chuyển đổi).

Sơ đồ chân

• OD (Outer Diameter): 5.5mm

• ID (Inner Diameter): 2.5mm

• Chiều dài chuẩn: 14mm

Thông số kĩ thuật

Hướng dẫn sử dụng

• Xác định đúng cực tính nguồn (trung tâm là V+, vỏ ngoài là GND).

• Hàn dây nguồn hoặc đấu ra mạch bằng chân của jack.

• Cắm đầu đực jack DC 5.5x2.5mm từ adapter để cấp điện.

• Đảm bảo điện áp đầu vào phù hợp với thiết bị (thường 12V – 19V – 24V).

⚠️ LƯU Ý

• KHÔNG nhầm với Jack DC 5.5x2.1mm (DC5521) – 2 jack có thể cắm vào nhau nhưng tiếp xúc sẽ không đảm bảo dẫn đến mất nguồn chập chờn.

• Đảm bảo cách điện và cố định jack chắc chắn khi gắn vào vỏ thiết bị.

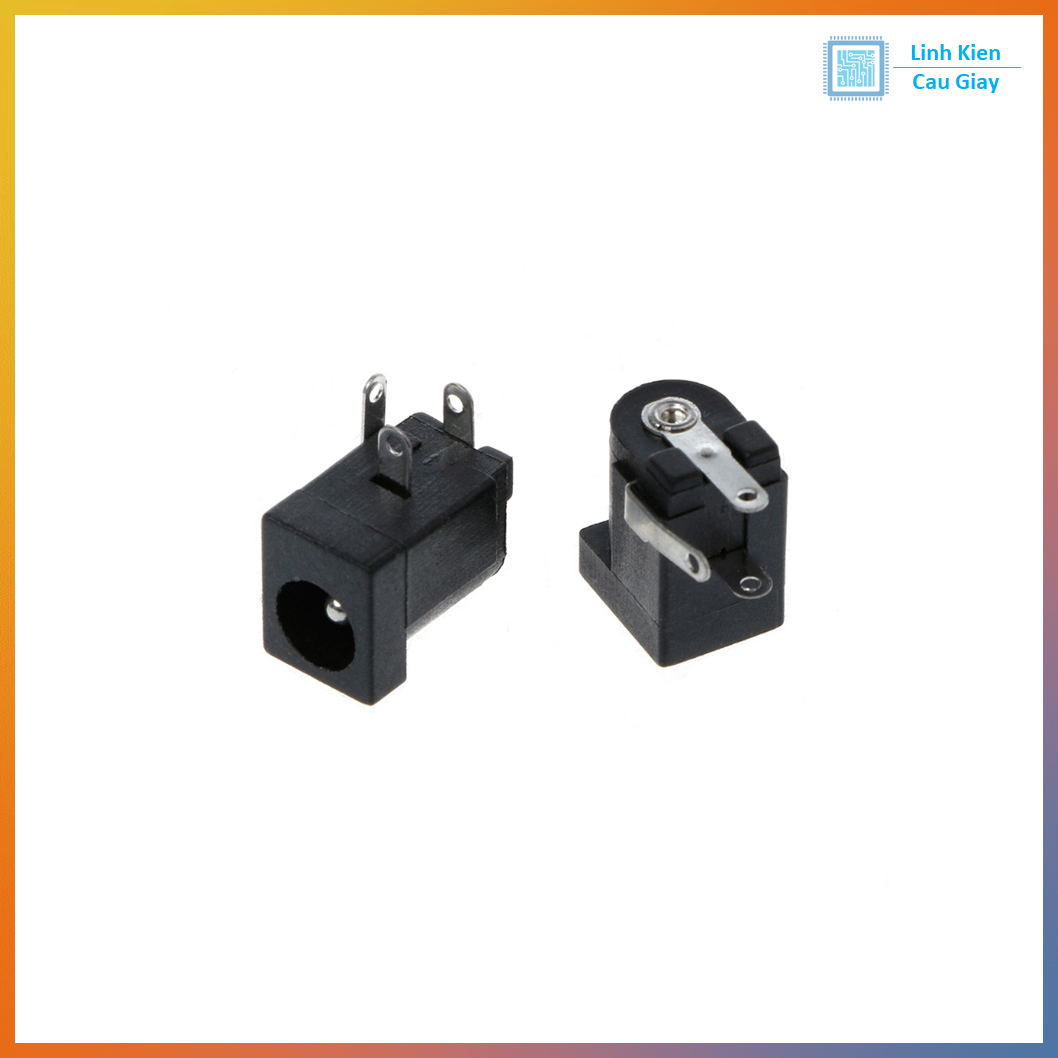

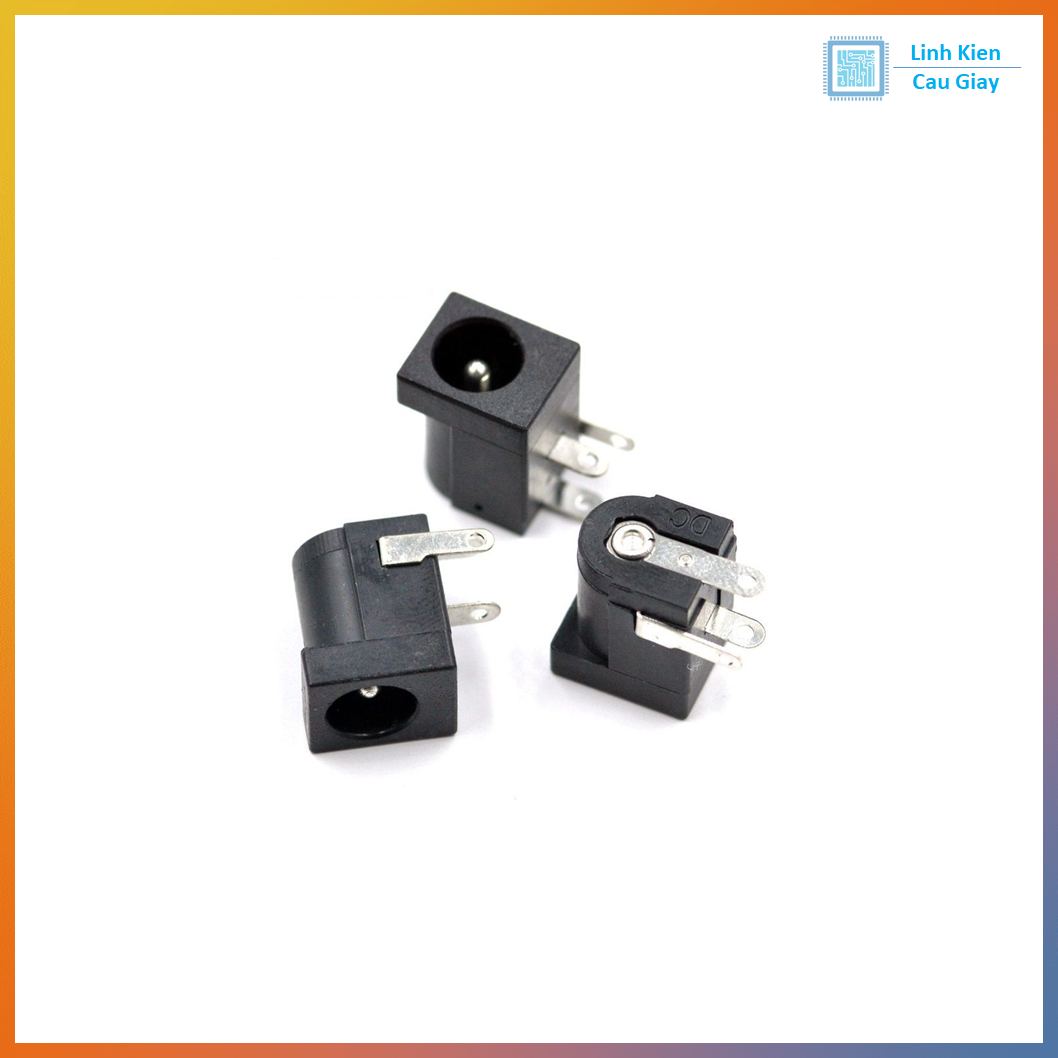

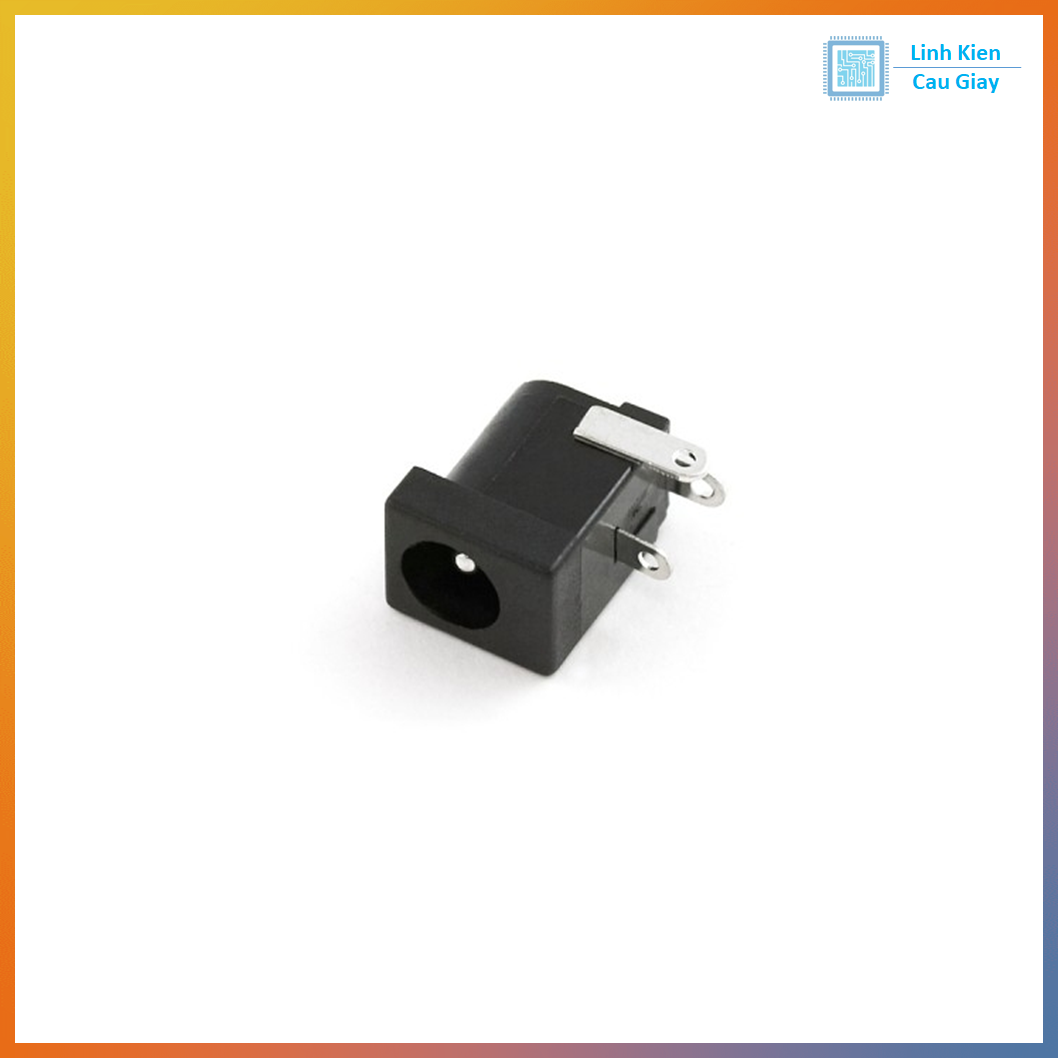

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
