Jack Nối Nguồn DC5.5x2.5MM Đầu Cái

Mô tả sản phẩm

Jack nối nguồn DC 5.5x2.5mm loại xoáy ốc dùng để chuyển đổi từ dây nguồn rời sang đầu jack DC chuẩn 5.5x2.5mm mà không cần hàn.
Một đầu là jack DC (đực hoặc cái), đầu còn lại là terminal xoáy ốc 2 cực (giống domino), chỉ cần tuốc-nơ-vít siết dây vào là dùng được ngay.

Phù hợp để tự chế dây nguồn, nối nguồn adapter, nối nguồn camera, LED, router, mạch điều khiển… rất nhanh và gọn, dễ thay thế – sửa chữa tại chỗ.

Ứng dụng

• Kết nối adapter 12V, 24V với camera, đầu ghi, modem, router.

• Nối nguồn cho dải LED, mạch Arduino, ESP32, module điều khiển, quạt DC…

• Chế dây nguồn theo chiều dài tùy ý mà không cần hàn thiếc.

• Sửa chữa, thay thế đầu nguồn DC hỏng trên các thiết bị dân dụng.

• Dùng trong dự án DIY, STEM, phòng lab, tủ điện nhỏ cần đấu nối nhanh.

Sơ đồ chân

Đầu xoáy ốc gồm 2 cực:

• Cực + (dương) → đấu với dây dương của nguồn/thiết bị.

• Cực – (âm / GND) → đấu với dây âm / mass.

Đầu jack DC 5.5x2.5mm:

• Lõi trong: thường là dương (+).

• Vỏ ngoài: thường là âm (–).

👉 Khi đấu dây, cần giữ đúng cực tính theo thiết bị sử dụng (đa số là “lõi dương – vỏ âm”).

Thông số kĩ thuật

• Loại: Đầu nối nguồn DC – Screw Terminal Connector

• Kích thước jack: 5.5mm ngoài × 2.5mm trong

• Kiểu đầu: Jack đực (plug) hoặc jack cái (socket) – tùy phân loại

• Đầu dây: Domino xoáy ốc 2 cực, kẹp dây bằng vít

• Điện áp làm việc: dùng cho nguồn DC thông dụng 5–24V

• Dòng chịu được: phù hợp tải nhỏ và trung bình (camera, LED, mạch điều khiển, router…)

• Chất liệu: nhựa ABS + lõi kim loại mạ, chống gỉ

• Kiểu lắp: cắm – siết dây, không cần hàn.

Hướng dẫn sử dụng

• Tuốt đầu dây nguồn khoảng 5–7mm.
• Nới lỏng hai vít trên phần domino xoáy ốc.
• Cho dây dương (+) vào cực có ký hiệu +, dây âm (–) vào cực còn lại, siết vít chặt.
• Cắm đầu jack DC vào thiết bị hoặc adapter tương ứng (đực ↔ cái).
• Kiểm tra lại cực tính trước khi cấp nguồn, tránh đấu ngược gây hỏng thiết bị.
• Khi cần thay dây hoặc đổi chiều dài, chỉ việc nới vít, rút dây ra, không cần hàn.

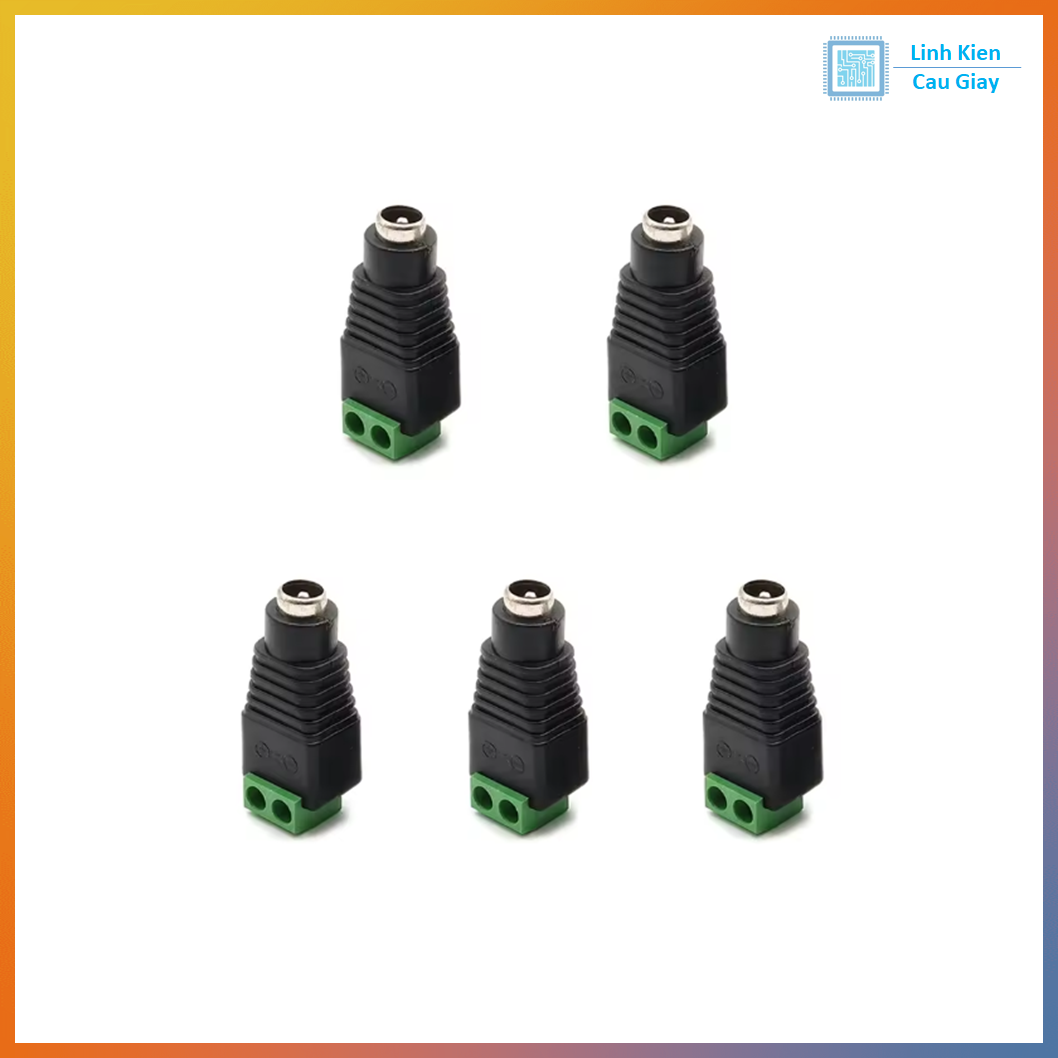

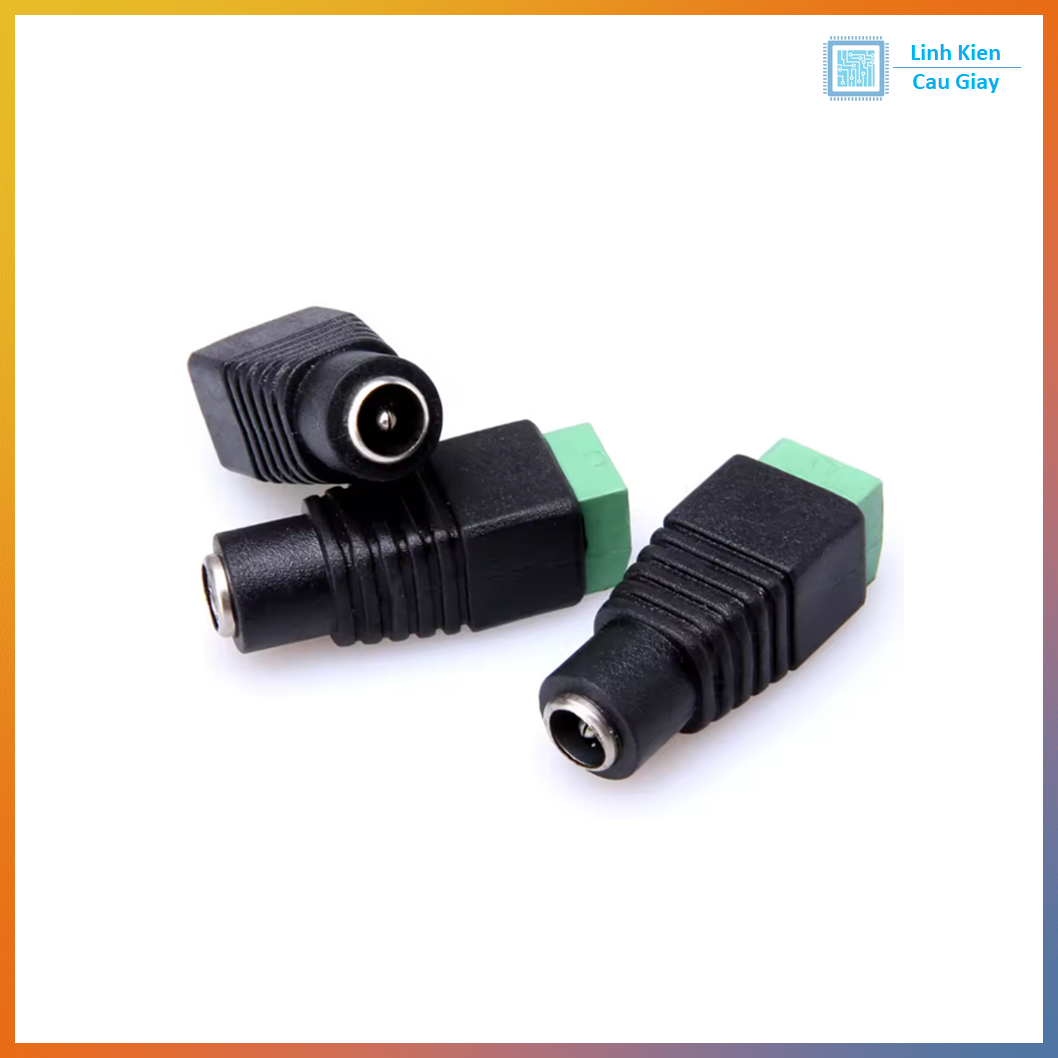

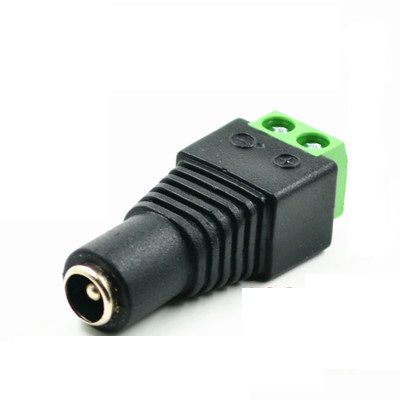

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
