Thanh chân cắm 2 hàng 2.54mm – Double Row Male Pin Header 2.54mm Through Hole

Mô tả sản phẩm

• Thanh chân cắm 2 hàng 2.54mm là loại header chân đực gắn xuyên lỗ (Through Hole) dùng để kết nối giữa mạch in – module – dây cáp.

• Khoảng cách chân tiêu chuẩn 2.54mm, tương thích với hầu hết board Arduino, module cảm biến, breadboard, bo mạch DIY.

• Chân mạ thiếc / vàng giúp tiếp xúc tốt, hạn chế oxy hóa; phần nhựa định vị chịu nhiệt, phù hợp cho hàn tay hoặc hàn nhiệt.

• Thanh có thể cắt ngắn theo số chân mong muốn, rất linh hoạt cho thiết kế mạch.

Ứng dụng

• Làm cổng cắm cho module Arduino, ESP32, STM32, cảm biến

• Kết nối bo mạch – board mở rộng – backplane

• Làm chân cắm cho mạch nạp, mạch test, jig kiểm tra

• Dùng trong mô hình STEM, robot, DIY, sản phẩm thương mại

• Làm điểm đấu nối giữa cáp IDC, jumper cable và PCB

Cấu tạo

• 2 hàng chân đực thẳng song song, bước 2.54mm

• Phần nhựa đen định vị, giữ khoảng cách hai hàng chân

• Chân hàn dài phía dưới để cắm xuyên lỗ PCB

• Đầu cắm phía trên dùng để gắn jumper, socket, đầu giắc cái

Thông số kĩ thuật

• Loại: Double Row Male Pin Header

• Kiểu chân: Thẳng, Through Hole

• Bước chân: 2.54mm (0.1 inch)

• Số hàng: 2 hàng (double row)

• Số chân: thanh tiêu chuẩn (thường 2×20 hoặc 2×40) – có thể tự cắt theo nhu cầu

• Chất liệu chân: Đồng mạ thiếc / mạ vàng

• Chất liệu thân: Nhựa chịu nhiệt (PA / PBT)

• Dòng chịu được: vài trăm mA / chân (tùy thiết kế mạch)

• Nhiệt độ làm việc: -40°C ~ +105°C

Hướng dẫn sử dụng

• Thiết kế lỗ PCB với bước 2.54mm đúng footprint 2 hàng.

• Cắm thanh header vào PCB, cố định bằng băng dính hoặc jig rồi hàn từng chân.

• Cắt thanh theo số chân mong muốn trước khi hàn (dùng kìm cắt).

• Kết nối với socket female, dây jumper, cáp IDC tùy mục đích sử dụng.

• Tránh uốn/bẻ mạnh chân để không làm lỏng hoặc gãy.

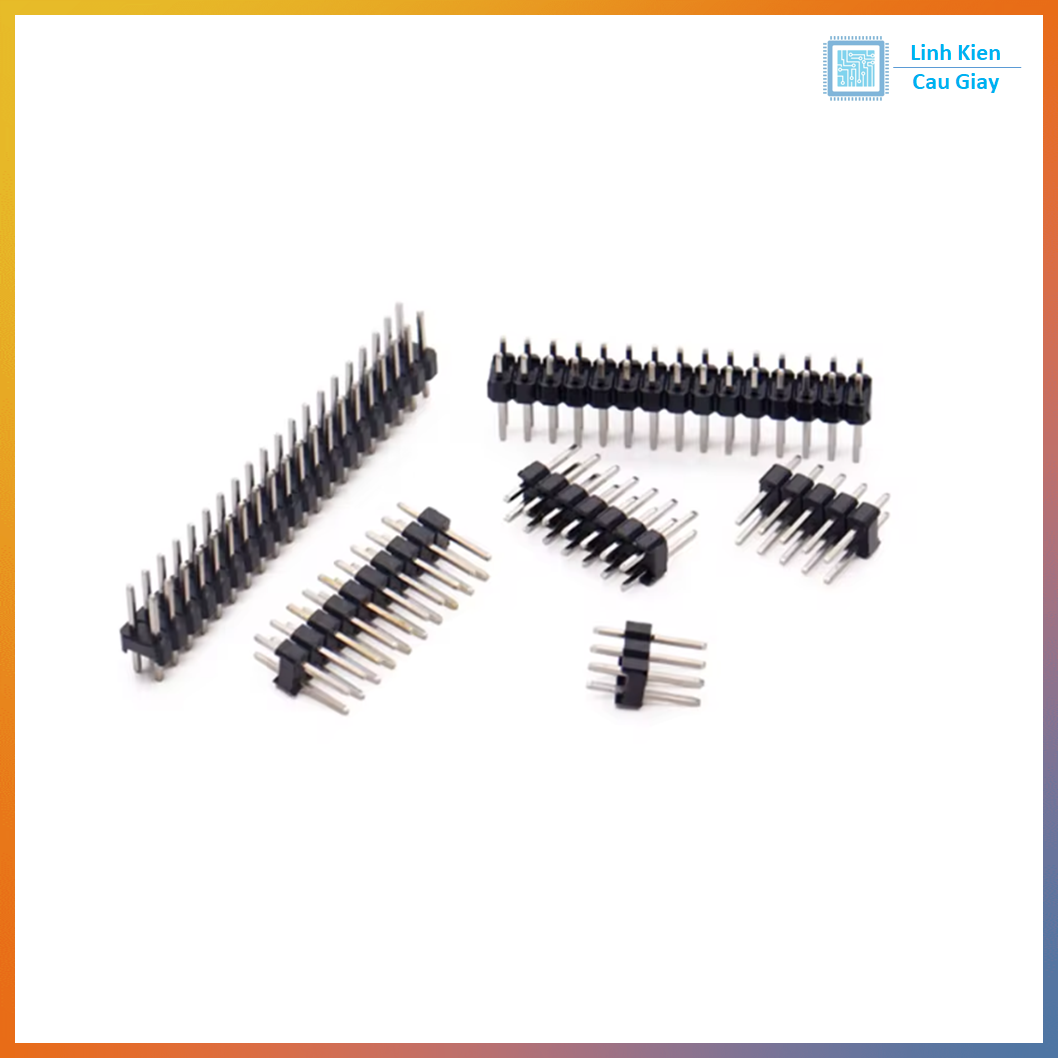

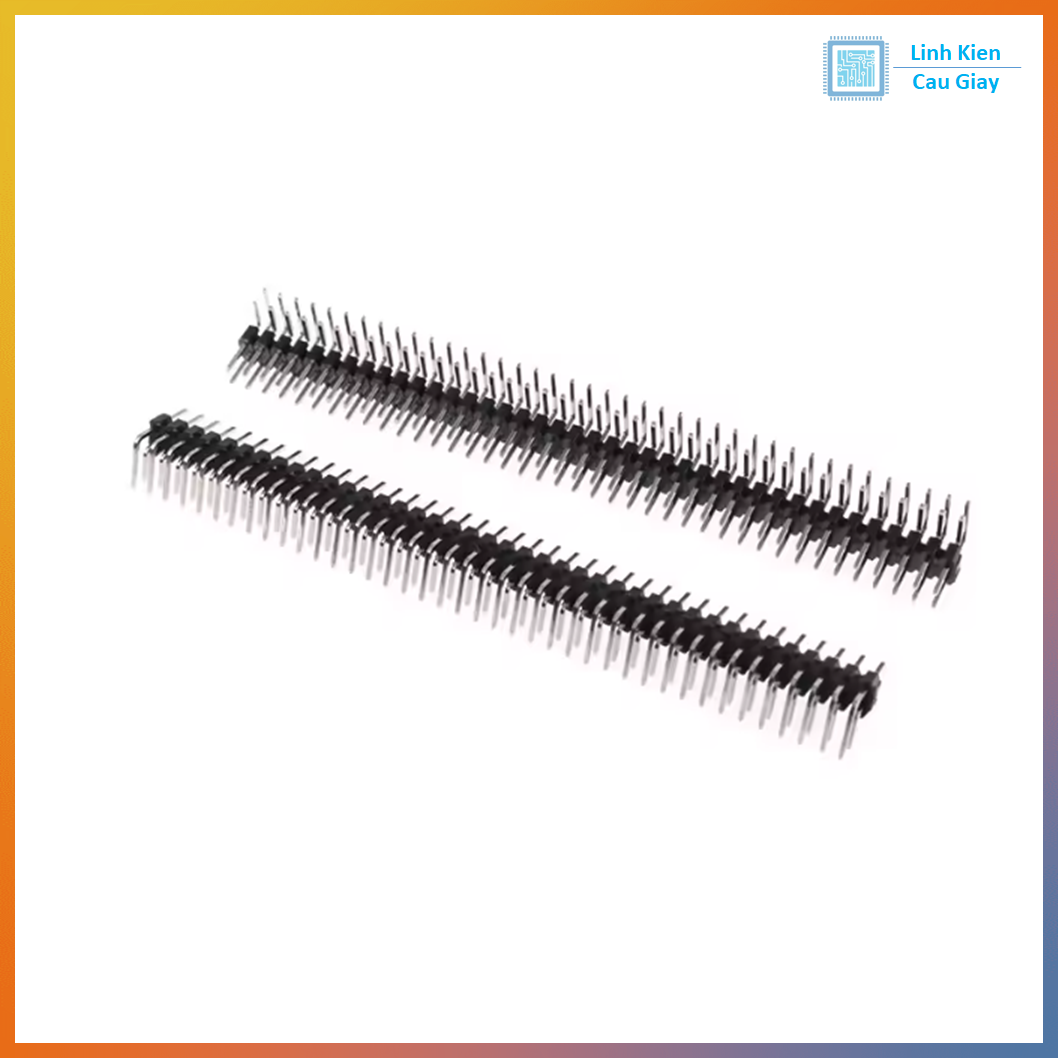

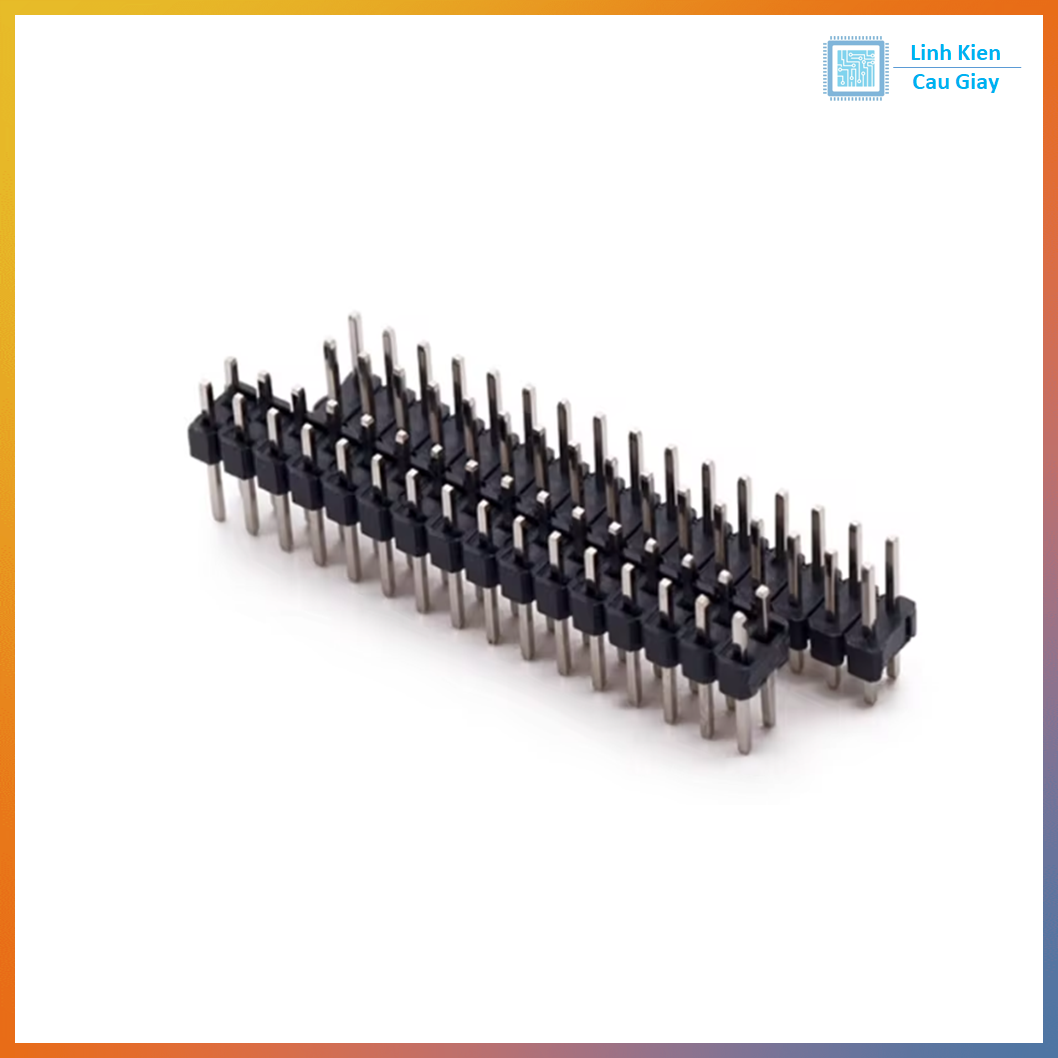

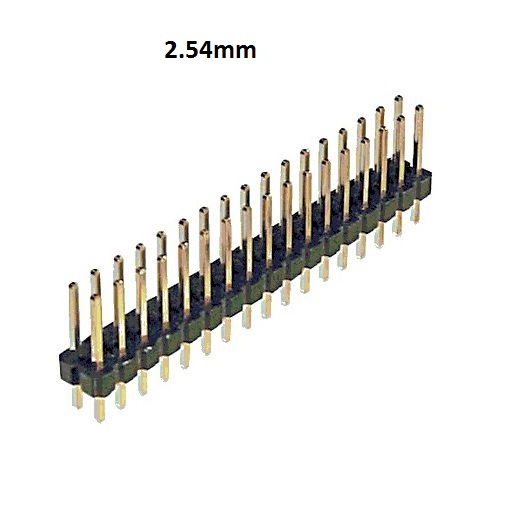

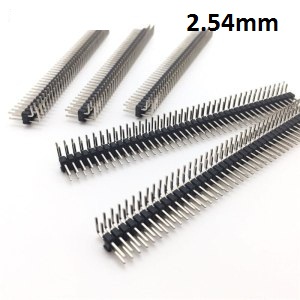

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
