Mô tả sản phẩm

Jump đơn đực 2.54mm 1x40P là loại chân cắm chuẩn 2.54mm, dùng phổ biến trong các mạch điện tử, breadboard, Arduino, Raspberry Pi, ESP32, module cảm biến và thiết bị DIY.

Sản phẩm gồm 40 chân liền nhau, có thể tách dễ dàng theo ý muốn để dùng làm đầu cắm 1 – 2 – 3 – 10 chân… tùy thiết kế.
Có 2 loại để lựa chọn:

✔ Loại thẳng (Straight) – cắm vào PCB, breadboard

✔ Loại cong (Bent / Right angle) – dùng cho kết nối ngang, góc vuông

Được mạ thiếc / mạ vàng tùy lô, cho độ dẫn điện tốt, độ bền cao, dễ hàn và phù hợp với mọi board mạch chuẩn 2.54mm.

Ứng dụng

Jump đơn đực 2.54mm dùng trong:

• ✔ Arduino, ESP8266, ESP32, Raspberry Pi

• ✔ Mạch nhúng, module cảm biến, module RF

• ✔ Breadboard, PCB DIY

• ✔ Nối tín hiệu giữa các board mạch

• ✔ Chế tạo robot, mạch điều khiển, module mở rộng

• ✔ Sửa chữa bo mạch điện tử

• ✔ Dự án DIY, STEM, giáo dục kỹ thuật

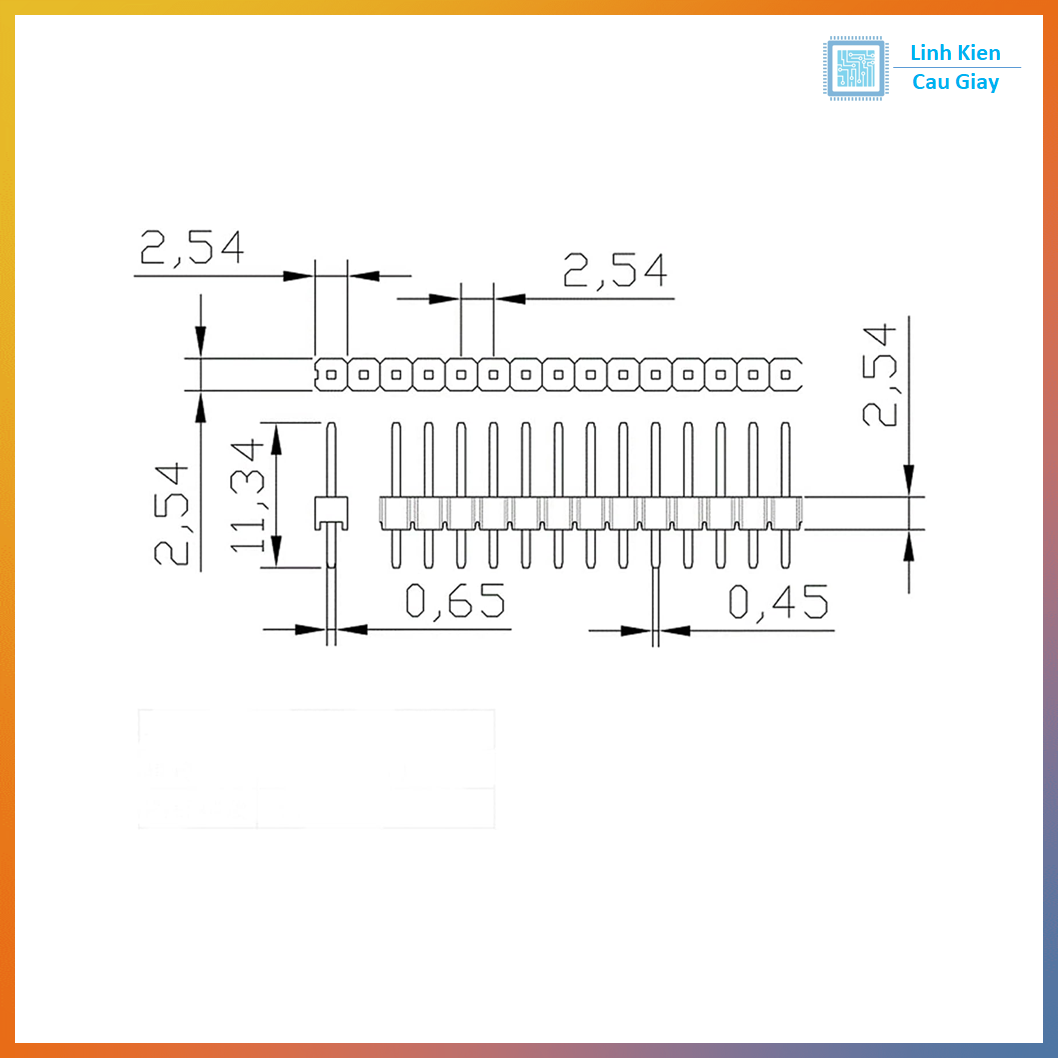

Sơ đồ chân

Jump đơn đực gồm:

• 1 hàng – 40 chân (1x40P)

• Khoảng cách chân: 2.54mm

• Phần chân kim loại: cắm xuống PCB hoặc breadboard

• Phần nhựa đen: cố định khoảng cách giữa các chân

• Loại cong có góc 90° để gắn ngang vào PCB

Không có cực tính – dùng chiều nào cũng được.

Thông số kĩ thuật

• Loại: Pin Header Male

• Số chân: 1x40P (40 chân)

• Khoảng cách chân: 2.54mm (0.1 inch)

• Kiểu: Thẳng hoặc Cong 90°

• Chất liệu: Hợp kim đồng mạ thiếc/mạ vàng

• Dòng điện chịu được: 1A – 3A (tùy lô)

• Nhiệt độ làm việc: –40°C → +105°C

•

Hướng dẫn sử dụng

✓ Cách tách chân

• Dùng kìm hoặc tay bẻ nhẹ tại vị trí cần tách

• Không bẻ mạnh tránh làm cong chân

✓ Khi hàn lên PCB

• Đặt đúng vị trí lỗ 2.54mm

• Hàn nhanh để tránh nóng chảy phần nhựa

• Kiểm tra chân thẳng và không bị chập

✓ Lưu ý

• Chọn loại thẳng khi cắm dọc xuống PCB

• Chọn loại cong nếu cần kết nối ngang hoặc tiết kiệm không gian

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
