Module cảm biến tiệm cận KY-033 TCRT-5000

(Mã SP:PVN5496)

Đánh giá

:

Giá

:

10.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

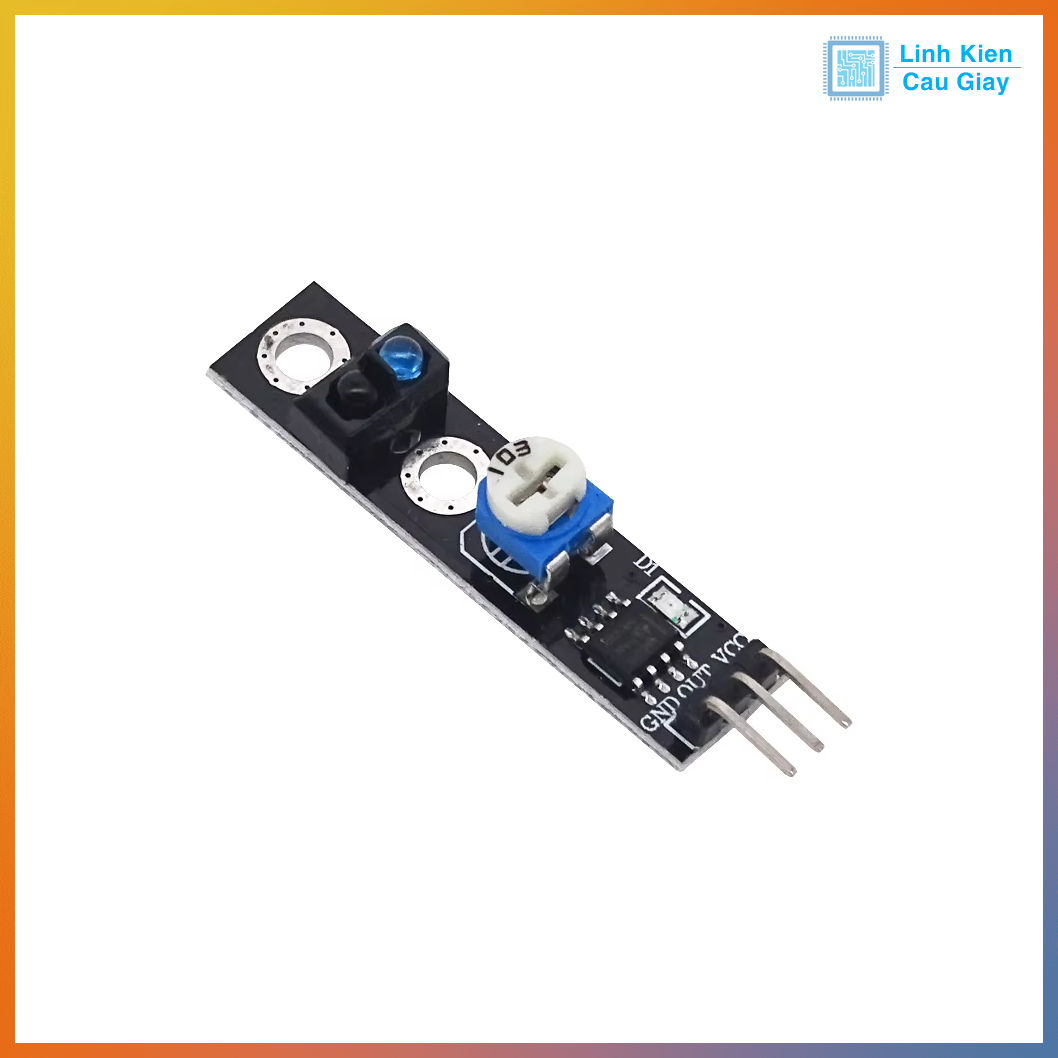

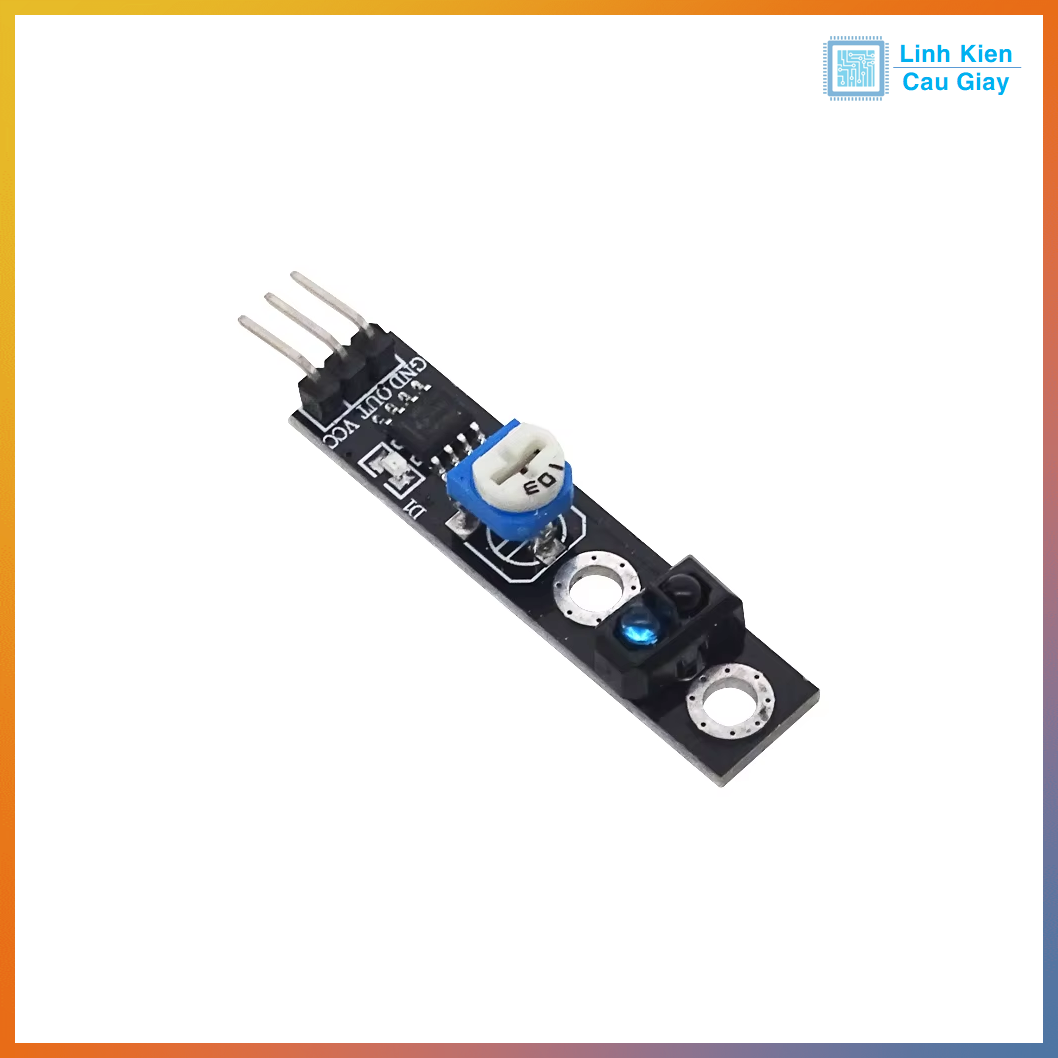

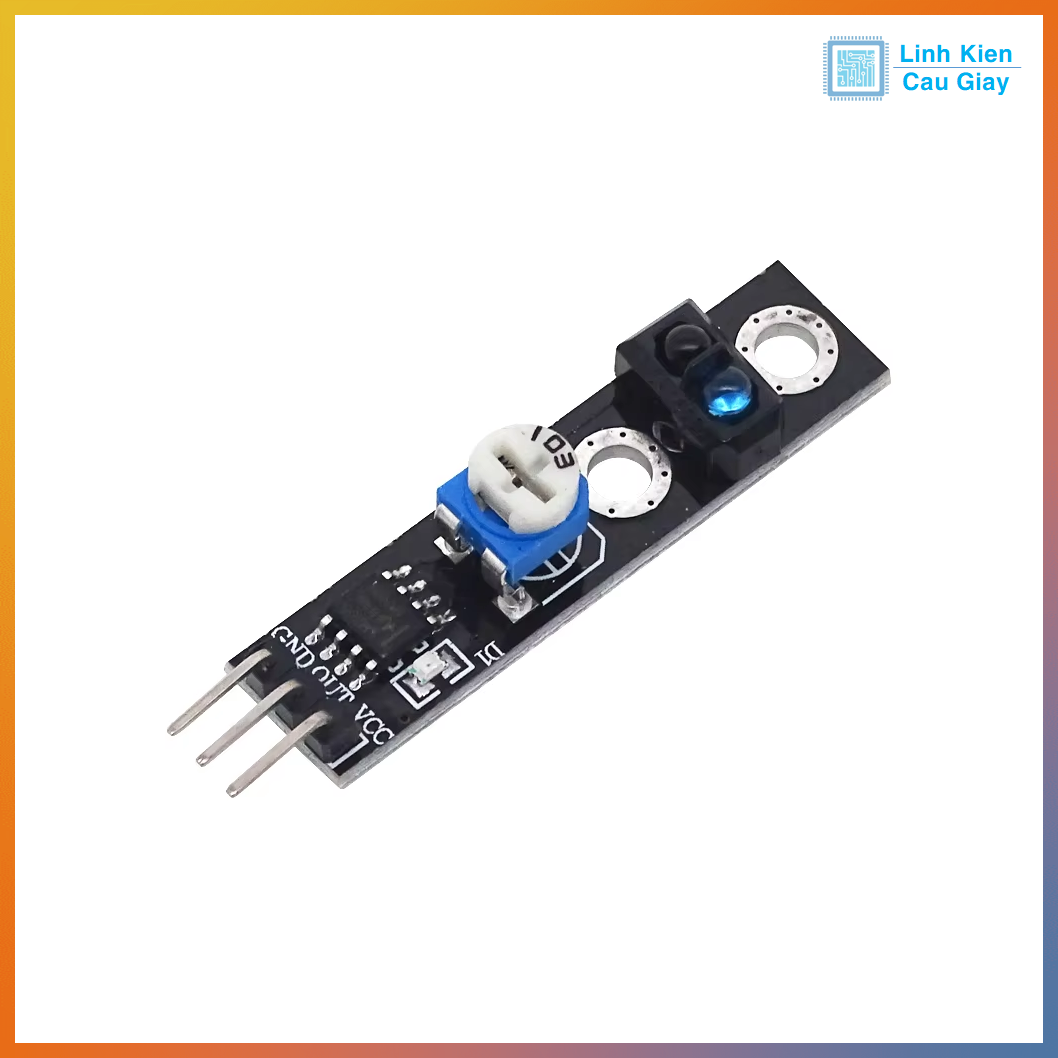

Module cảm biến tiệm cận KY-033 TCRT-5000

Mô tả sản phẩm

Module cảm biến tiệm cận KY-033 TCRT-5000 là một module cảm biến hồng ngoại (IR) nhỏ gọn, sử dụng cảm biến TCRT5000 để phát hiện vật thể hoặc đường line với độ chính xác cao. Module này tích hợp một cặp LED hồng ngoại (phát và nhận), một chiết áp để điều chỉnh độ nhạy, và đèn LED tín hiệu (màu xanh) để hiển thị trạng thái phát hiện. Sản phẩm có thiết kế đơn giản với 3 chân giao tiếp (VCC, GND, OUT), dễ dàng tích hợp với Arduino, Raspberry Pi hoặc các vi điều khiển khác. KY-033 TCRT-5000 là lựa chọn lý tưởng cho các dự án robot dò đường, phát hiện vật cản và các ứng dụng tự động hóa nhỏ.

Ứng dụng

  • Robot dò đường: Phát hiện và theo dõi đường line đen/trắng trên bề mặt.

  • Phát hiện vật cản: Sử dụng trong robot để phát hiện vật thể gần trong khoảng cách 1-2 cm.

  • Dự án DIY: Dùng trong các dự án tự chế như xe robot, hệ thống đếm vật thể.

  • Giáo dục STEM: Hỗ trợ các bài học về cảm biến, lập trình và điều khiển với Arduino hoặc Raspberry Pi.

  • Tự động hóa nhỏ: Ứng dụng trong các hệ thống đếm sản phẩm, phát hiện chuyển động trên dây chuyền.

Sơ đồ chân

Module cảm biến tiệm cận KY-033 TCRT-5000 có 3 chân giao tiếp như sau:

  • VCC: Nguồn vào (3.3V - 5V).

  • GND: Chân nối đất.

  • OUT: Chân tín hiệu đầu ra (xuất tín hiệu số HIGH/LOW, kết nối với chân GPIO trên vi điều khiển).

Lưu ý: Đảm bảo cấp nguồn đúng điện áp (3.3V - 5V) để tránh hư hỏng module. Kiểm tra datasheet để biết chính xác trạng thái tín hiệu đầu ra (HIGH/LOW) khi phát hiện vật thể.

Thông số kĩ thuật

  • Cảm biến: TCRT5000 (LED hồng ngoại phát và nhận)

  • Điện áp hoạt động: 3.3V - 5V

  • Dòng tiêu thụ: Khoảng 20mA

  • Khoảng cách phát hiện: 1mm - 20mm (tùy chỉnh bằng chiết áp)

  • Đầu ra: Tín hiệu số (HIGH/LOW)

  • Chiết áp: Điều chỉnh độ nhạy của cảm biến

  • Đèn LED tín hiệu: LED xanh (sáng khi phát hiện vật thể)

  • Kích thước: 32mm x 14mm x 8mm (ước lượng dựa trên thiết kế chuẩn)

  • Trọng lượng: Khoảng 5g

  • Nhiệt độ hoạt động: -20°C đến 70°C

Hình ảnh - Hướng dẫn sử dụng

  1. Kết nối với vi điều khiển:

    • Nối VCC và GND của module với nguồn 3.3V/5V và đất của vi điều khiển (Arduino, Raspberry Pi).

    • Nối chân OUT với một chân GPIO trên vi điều khiển (ví dụ: chân D2 trên Arduino).

  2. Điều chỉnh độ nhạy:

    • Sử dụng tua vít nhỏ để xoay chiết áp trên module, điều chỉnh độ nhạy của cảm biến.

    • Đặt một vật thể (hoặc đường line) trước cảm biến và xoay chiết áp cho đến khi đèn LED xanh sáng, xác nhận cảm biến hoạt động đúng.

  3. Lập trình:

    • Sử dụng Arduino IDE hoặc ngôn ngữ lập trình khác để đọc tín hiệu từ chân OUT.

    • Ví dụ: Nếu chân OUT trả về HIGH, cảm biến phát hiện vật thể hoặc đường line; nếu LOW, không có vật thể.

  4. Lắp ráp:

    • Gắn module vào khung robot hoặc bề mặt cần đo, đảm bảo cảm biến hướng về phía cần phát hiện.

    • Sử dụng lỗ vít trên module để cố định bằng vít M3 nếu cần.

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
